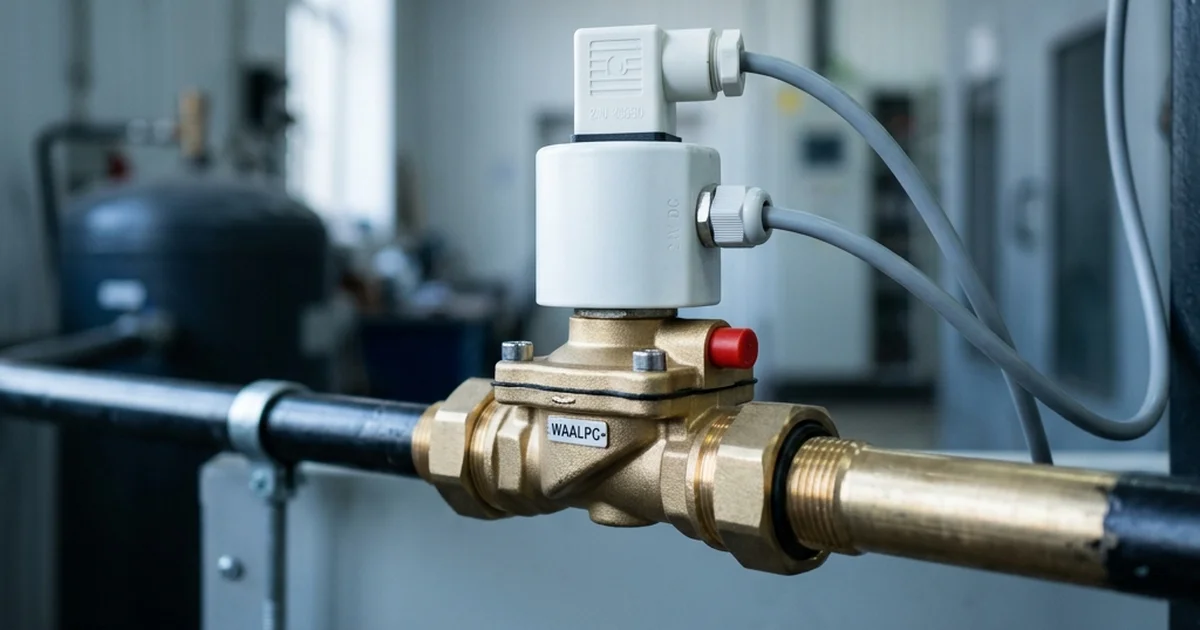

Запорный клапан с электромагнитным управлением открывает или перекрывает поток в магистрали по управляющему сигналу. В этой статье рассматривается Festo MN1H-MS 2/2: давление среды 0,5–10 бар, резьба G1/4–G1 1/2. У WAALPC 2L ряд начинается с G3/8, а 2L500-50 имеет G2. Это разные ряды присоединений: возможность подобрать совместимый аналог устанавливают по полным артикулам и паспортам, а не по названию серии.
Товары из статьи
WAALPC 2LКлапан электромагнитный латунный 2/2 (пилотный)Давление: 0,1–1,5 МПаот 8 520 ₽Поставка 3–5 недель · 2L170-10
WAALPC 2SРезьба: G1/8, G1/4, G3/8, G1/2, G3/4, G1, G1¼, G1½, G2Катушка: AC220V / AC110V / AC24V / DC24V / DC12V
Давление: воздух и газ 0–0,7 МПа; вода и масло 0–0,5 МПаот 2 750 ₽Поставка 3–5 недель · 2S025-06
WAALPC SLG5404Клапан электромагнитный латунный 2/2Давление: газ 1–50 кгс/см², жидкость 1–40 кгс/см²; газ 1–30, жидкость 1–25 кгс/см²от 6 260 ₽Поставка 3–5 недель · SLG5404-03
Содержание статьи (9 разделов)
- Что такое запорный клапан и где он стоит в пневмосистеме?
- Прямого действия или пилотный — в чём разница механики?
- MN1H и WAALPC 2L500 — что считать совместимым аналогом?
- Какие условия нужно проверить перед подбором?
- Как подобрать аналог MN1H по списку артикулов?
- Какой электромагнит, разъём и защита от ЭДС нужны?
- Какие материалы пригодятся ещё?
- Какие вопросы чаще всего задают про MN1H?
- Каким правилом руководствоваться при подборе аналога MN1H?
Что такое запорный клапан и где он стоит в пневмосистеме?
Запорный клапан — двухходовой нормально закрытый (2/2 NC) или нормально открытый (2/2 NO) клапан в магистрали сжатого воздуха. По команде ПЛК электромагнит открывает или закрывает проходное сечение. Используется в трёх сценариях.
Первый — отсечка подачи воздуха к участку пневмосистемы при останове. Клапан 2/2 перекрывает подачу, но не имеет отдельного выхода для сброса давления: воздух за ним может остаться под давлением. Безопасный останов и снятие остаточной энергии требуют отдельно рассчитанной схемы; обычный ПЛК и один запорный клапан сами по себе этого не гарантируют. Второй — управление подачей воздуха к технологическому процессу: продувка после цикла прессования, подача в окрасочную камеру, заполнение ресивера. Третий — независимое включение веток магистрали несколькими клапанами.
В отличие от распределителя 5/2 или 5/3, клапан 2/2 имеет два присоединения и два положения: проход открыт или закрыт. Для управления двусторонним цилиндром обычно нужен распределитель с рабочими и выхлопными портами. ISO 6358-1 описывает испытания расходных характеристик пневматических компонентов, в том числе звуковую проводимость C и критическое отношение давлений b; это не классификация клапанов по Kv и типу управления.
Прямого действия или пилотный — в чём разница механики?
По типу управления электромагнитные запорные клапаны делятся на два больших класса.
Клапан прямого действия
Электромагнит напрямую перемещает запорный плунжер. Его усилие должно преодолеть пружину и силы от давления на затворе. Такой клапан может переключаться при нулевом перепаде в пределах паспортного диапазона; мощность и максимальное давление зависят от конструкции и прохода. Например, собственный лист WAALPC 2V025 подтверждает прямое действие и нормально закрытую схему 2/2. В реестре есть 2V025-08-DC24V; его резьбу, расход и допустимое давление проверяют отдельно, прежде чем рассматривать для задачи MN1H.
Клапан с пилотным управлением
В клапане с пилотным управлением электромагнит открывает небольшой управляющий канал, а основное запорное устройство перемещается с участием давления среды. Для многих конструкций нужен минимальный перепад между входом и выходом; существуют и исполнения с принудительным подъёмом, работающие без него. Поэтому одно слово «пилотный» не задаёт ни минимальное давление, ни мощность, ни нагрев. У MN1H-MS каталог подтверждает пилотное мембранное устройство и давление среды 0,5–10 бар.
Для WAALPC 2L лист подтверждает ряд присоединений и рабочее давление. Подробная конструкция управляющего узла в нём не описана: утверждать по нему преимущество поршня перед мембраной нельзя. Для близких задач в каталоге есть и клапаны 2W, например 2W025-08-DC24V. Их выбирают по проходу, среде и давлению конкретного исполнения; принадлежность к 2W сама по себе не подтверждает тот же расход или совместимость с MN1H.
MN1H и WAALPC 2L500 — что считать совместимым аналогом?
листайте таблицу вбок →
| Параметр | MN1H (пилотный, мембрана) | WAALPC 2L500-50 | Соответствие |
|---|---|---|---|
| Тип | 2/2 NC (нормально закрытый) | 2/2 NC (нормально закрытый) | совпадение |
| Управление | Пилотное, мембранное | Подробная конструкция в листе не раскрыта | Требуется паспорт исполнения |
| Резьба | G1/4, G3/8, G1/2, G3/4, G1, G1 1/2 | G2 (2L500-50) | Для 2L500-50 совпадения с рядом MN1H-MS нет |
| Рабочее давление | 0,5–10 бар | 1–15 кгс/см² (примерно 0,98–14,71 бар) | Диапазоны перекрываются, но это не подтверждает совместимость |
| Напряжение катушки | 24 В DC, 110/230 В AC | DC12V/DC24V, AC24V/36V/110V/220V/380V перечислены в листе | Нужна сверка выбранной катушки; 220 и 230 В не объявлены равными |
| Потребляемая мощность | 24 В DC: 2,5 Вт; AC: 5,0 ВА при включении, 3,7 ВА при удержании | В листе 2L не указана | Мощность и ток проверяют по паспорту катушки |
Расход (Kv), тип разъёма катушки, материал уплотнений и ресурс в циклах для WAALPC 2L500 в наших источниках не подтверждены — не приводим их в сравнении, чтобы не давать недостоверный подбор. Уточняйте эти параметры по паспорту при заказе.
Главные оговорки при подборе аналога:
- Резьба и давление — разные проверки. WAALPC 2L500-50 — G2, рабочее давление 1–15 кгс/см² (WAAL Selection Manual, печ. 27). Для портов MN1H G3/8–G1 1/2 в ряду 2L есть другие модели, но совпадение резьбы ещё не подтверждает расход, габариты и условия работы.
- Чистота среды и смазка. Преимущество 2L по ресурсу на грязном воздухе не подтверждено. Festo требует для MN1H фильтрованный сжатый воздух и допускает смазку; если начата работа со смазкой, её затем продолжают. Условия фильтрации и смазки 2L проверяют по его паспорту.
Какие условия нужно проверить перед подбором?
Даже если MN1H работает при 4–6 бар в отапливаемом цехе на подготовленном воздухе, этого недостаточно для выбора 2L500-50: у него G2, которого нет в рассмотренном ряду MN1H-MS. Для другого исполнения 2L с совпадающим портом дополнительно сверяют расход, габариты, давление, температуру, среду, катушку и разъём.
При загрязнённом воздухе сначала обеспечивают требуемую производителем подготовку среды: увеличение прохода не делает пилотный канал устойчивым к частицам. Для водяной магистрали в каталоге есть WAALPC 2S, например 2S160-15; допустимость именно вашей среды, температуры и уплотнений проверяют по паспорту. Для улицы отдельно проверяют климатическое исполнение и защиту электрооборудования.
Как подобрать аналог MN1H по списку артикулов?
6 параметров, которые должны совпасть в аналоге
- 1Тип: NC или NO
У рассматриваемого MN1H-MS — 2/2 NC. Для другого клапана уточните NC/NO, условия возврата и состояние при потере давления; обесточивание не означает сброс воздуха за клапаном.
- 2Резьба магистрали
Сверьте полный размер и стандарт резьбы обоих клапанов. У 2L500-50 — G2; такого порта у рассмотренного MN1H-MS нет. Переходники меняют монтаж и сопротивление линии.
- 3Kv (пропускная способность)
Для MN1H-2-1/2-MS указан номинальный расход 3100 нл/мин по DIN 1343. Это не значение Kv. Расход сравнивают при одинаковых условиях измерения; в листе 2L он не указан.
- 4Напряжение катушки
Сверьте напряжение, AC/DC, мощность, ток, частоту для AC, разъём и схему защиты. Формат разъёма сам по себе не подтверждает наличие защиты от выбросов напряжения.
- 5Материал уплотнений
Укажите точный состав среды, концентрацию и температуру. NBR и FKM не являются универсальными разрешениями на воду, растворители или пищевой контакт; нужен допуск конкретного материала и клапана.
- 6Ручной дублёр
Возможность открыть клапан вручную (для пусконаладки или аварии при отсутствии питания). На MN1H — опция, на 2L500 — сверять отдельно.
В обозначении MN1H-2-1/2-MS: MN1H — серия под электромагнитную катушку, 2 — схема 2/2, 1/2 — порт G1/2, MS — латунный корпус. Напряжение катушки, расход, уплотнения и ручное управление не являются шестью отдельными полями этого кода: их сверяют по данным клапана и принадлежностей. Kv — коэффициент расхода, а не диаметр прохода.
Например, при подборе клапана для окрасочного процесса нельзя ограничиваться словами «воздух» или «растворитель». Нужны состав смеси, концентрация, температура и подтверждение химической стойкости всех контактирующих деталей. Неподходящее уплотнение может разбухать и терять герметичность, но универсального срока «две недели» нет; установка FKM сама по себе пригодность клапана не подтверждает.
При замене 5–30 запорных клапанов на разных участках цеха — присылайте артикулы с указанием условий: давление, температура, среда (чистый воздух / пары / агрессивная среда). Инженер вернёт таблицу: где совпадение по всем 6 параметрам и условиям эксплуатации (совместимый аналог), где аналог с оговорками (например, разные ограничения по давлению и перепаду), по каким нужно уточнение среды и температуры. Срок подбора — 1 рабочий день для типового списка. Это и есть инженерный консалтинг по подбору аналога импортной пневматики.
Какой электромагнит, разъём и защита от ЭДС нужны?
Для MN1H-MS Festo указывает разъём типа A по DIN EN 175301-803. Тип разъёма 2L500-50, расположение контактов и наличие встроенной защиты в изученном листе WAALPC не указаны. Напряжение и AC/DC нужно зафиксировать в заказе; перечень напряжений серии не подтверждает комплектацию конкретного клапана.
При отключении индуктивной катушки возникает выброс напряжения; его величина зависит от катушки и схемы коммутации. Наличие защиты в комплекте 2L500-50 не подтверждено. Защитный элемент выбирают по документации катушки и выходного модуля ПЛК, с учётом напряжения, AC/DC, полярности и времени отпускания. Способ подавления выброса влияет на время переключения клапана. Подробнее — в материале защита катушки 24 В DC от ЭДС самоиндукции.
Чем отличаются Kv и Cv — разница Kv и Cv.
Подобрать по теме
Какие материалы пригодятся ещё?
- Защита катушки 24 В DC пневмоклапана от ЭДС самоиндукции
- Диагностика отказа электромагнитного клапана: 7 типовых причин
- Серия 2W: подбор электромагнитного клапана
- Минимальное давление открытия клапана 2W и пилотных серий
- Аналог распределителя Festo CPE/VUVG — WAALPC 4V
- Каталог запорных клапанов WAALPC — 2L500 и 2W
Какие вопросы чаще всего задают про MN1H?
Формула
- Kv
- коэффициент расхода: расход воды в м³/ч при перепаде 1 бар
- Cv
- коэффициент расхода: расход воды в американских галлонах в минуту при перепаде 1 psi
- 0,865
- переводной множитель Cv → Kv
- Qn
- нормированный расход газа с указанными условиями испытаний; универсального пересчёта Qn/1000 в Cv нет
Пример: MN1H-2-1/2-MS (G1/2) — сверка исходных данных
Дано: по паспорту Festo 161728 номинальный расход MN1H-2-1/2-MS — 3100 нл/мин, нормирование по DIN 1343; давление среды 0,5–10 бар.
Проверка:
- 3100 нл/мин — нормированный расход воздуха, а не Cv или Kv.
- Если изготовитель отдельно указал Cv, его переводят: Kv = 0,865 × Cv.
- Для сравнения клапанов нужны расходные данные при одинаковых давлениях, температуре и базе нормирования.
Ответ: значение Kv ≈ 2,7 м³/ч из одного Qn = 3100 нл/мин не следует. В листе WAALPC 2L Kv не указан, поэтому численный запас расхода относительно MN1H по этим данным установить нельзя.
Чем аналог с оговорками отличается от точного соответствия
Совместимый аналог подбирают по полной спецификации и условиям работы; одно совпадение функции не обещает установку без изменений. Для MN1H-MS и 2L нужно проверить присоединения, расход и монтаж отдельно. Число «на 0,7 бар выше» неверно: для MN1H указано 0,5 бар, а нижняя граница рабочего давления 2L — 1 кгс/см², примерно 0,98 бар. Эти данные не устанавливают минимальный перепад 2L и не доказывают совместимость пары.
Может ли WAALPC 2L500 открыться при нулевом давлении
Нулевое давление на входе выходит за указанный в листе 2L диапазон 1–15 кгс/см²; работу клапана в таком режиме лист не подтверждает. Пустой ресивер на выходе — другая ситуация: при поданном давлении на входе перепад может быть достаточным. При нулевом перепаде нужно исполнение, для которого такой пуск прямо разрешён, например прямого действия или с принудительным подъёмом. Всю серию 2W относить к одному принципу действия нельзя.
Можно ли заменить MN1H с уплотнениями FKM на стандартный 2L500
Нет оснований подтверждать такой подбор одной заменой материала уплотнений. Сначала нужны паспорт исходного исполнения, точный состав среды и допустимые материалы всего клапана. FKM не подходит для любых растворителей, а наличие у WAALPC 2L500-50 исполнения с нужной смесью уплотнения должно быть подтверждено отдельно. В изученном листе 2L материалы не указаны.
Что делать, если в списке замены 20 запорных клапанов с разными условиями
Это типовая ситуация на цехе с разными участками: воздух магистрали — стандартный, окрасочная камера — пары растворителей, прессовая зона — высокое давление, упаковочная — низкое. Инженерный консалтинг возвращает таблицу с пометкой по каждой позиции: где совпадение по всем 6 параметрам и условиям эксплуатации (совместимый аналог из подходящего ряда), где аналог с оговорками, где нужна другая серия (2W подходящего исполнения или специализированный клапан; NAMUR обозначает присоединительный интерфейс и сам по себе выбор для этой среды не определяет), по каким нужно уточнение среды. Срок подбора — 1 рабочий день.
Каким правилом руководствоваться при подборе аналога MN1H?
Для MN1H-MS сначала определяют полный артикул, присоединения, функцию, расход, среду и рабочие условия. У WAALPC 2L500-50 — G2, а для меньших портов в 2L предусмотрены другие модели. Материалы, температура, расход, монтаж и электрическое подключение 2L требуют подтверждения паспортом. Низкое давление или агрессивная среда не решаются одним названием «FKM», «2W» либо «NAMUR».
Подобрать совместимый запорный клапан WAALPC под конкретный список импортных позиций можно в каталоге запорных клапанов CORNETA.TECH. Если у вас в системе 5–30 запорных клапанов MN1H с разными условиями эксплуатации — пришлите список с указанием давления, среды и температуры. В ответ получите таблицу по 3 категориям: совместимый аналог, аналог с оговорками, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики, а не отправка коробки.
Есть ли в ряду MN1H-MS клапан G2 для сравнения с 2L500-50
В проверенном каталоге Festo MN1H-MS перечислены порты G1/4, G3/8, G1/2, G3/4, G1 и G1 1/2; кода MN1H-2-G2 в этом ряду нет. У 2L500-50 по листу WAALPC — G2, проход 50 мм и давление 1–15 кгс/см². Поэтому считать их готовой парой нельзя. Если же исходный MN1H оказался распределителем 5/2 или 5/3, а не клапаном MN1H-MS 2/2, подбирают распределитель: например, в каталоге есть WAALPC 4V. Его функция, расход, способ монтажа и состояние при отказе требуют отдельной проверки.
Подходят ли уплотнения NBR для сжатого воздуха с маслом и для воды
Пригодность NBR зависит от конкретной резиновой смеси, состава среды и температуры. Нельзя переносить общие свойства эластомера на весь клапан: в листе 2L500-50 не установлены ни материал уплотнений, ни допуск для воды, пара, химической или пищевой среды. Для пищевого контакта нужны соответствующие документы на материалы и изделие; названия EPDM или FKM такого допуска не дают.
Какая пропускная способность у 2L500-50 на магистрали DN50
По листу WAALPC у 2L500-50 порт G2 и проход 50 мм. Kv, Cv, расход пилотного узла и мощность катушки там не приведены. Из диаметра нельзя получить Kv ≈ 34 м³/ч или гарантировать наполнение без заметного падения давления. Для расчёта нужны паспортная расходная характеристика, входное и выходное давление, среда и требуемый расход.
Можно ли поставить 2L500-50 на вертикальный участок трубы
Допустимое монтажное положение 2L500-50 в изученном листе не указано. Возможность вертикального монтажа и положение катушки нужно получить из инструкции именно этого исполнения. Указанное Festo для MN1H-MS произвольное положение нельзя автоматически переносить на 2L; направление потока и требования к подготовке среды также сверяют с его инструкцией.
Сколько служит 2L500-50 на типовой линии
Ресурс зависит от среды и условий эксплуатации; численного ресурса и времени переключения в изученном листе 2L нет. Материалы и допустимые утечки проверяют по паспорту исполнения. Рост утечки или замедление переключения требуют диагностики; ссылаться на «паспортные десятки-сотни миллисекунд» без такого паспорта нельзя.
Какие сроки поставки 2L500-50 и есть ли наличие
Для 2L500-50 G2 наличие и срок смотрят в карточке и подтверждают при заказе. Напряжение катушки, материал корпуса и уплотнений фиксируют в спецификации: перечень напряжений в листе не подтверждает наличие FKM/EPDM или нержавеющего исполнения. При заказе списком 10+ позиций инженер вернёт сводную таблицу за 1 рабочий день: какие позиции подходят, какие требуют оговорок, по каким нужно уточнение спецификации.
