Кратко: как понять, что электромагнитный клапан неисправен
Электромагнитный (соленоидный) клапан считается неисправным, если при подаче питания он не переключается, гудит или вибрирует, не держит давление, перегревает катушку либо травит воздух в атмосферу. Первое, что проверяют, — целостность катушки мультиметром: её сопротивление считается по формуле R = U² / P, где U — напряжение питания, P — мощность из паспорта. Для катушки 24 В DC мощностью 3 Вт норма составляет R = 24² / 3 = 192 Ом (реально 190–230 Ом). Показание около нуля — короткое замыкание, «бесконечность» (обрыв) — сгоревшая обмотка.
Ходовой миф «норма катушки 50–150 Ом» неверен: сопротивление зависит от напряжения и мощности. Festo CPE10 даёт ≈ 450 Ом, SMC SY3120 — ≈ 1100–1650 Ом. Ориентироваться нужно только на расчёт R = U²/P от паспортных данных конкретного клапана.
Что происходит внутри клапана и почему он отказывает
Большинство промышленных распределителей 5/2 и 3/2 (серии AirTAC 4V, SMC SY, Festo CPE, аналог WAALPC 4V) — это клапаны непрямого действия с пилотным управлением. Катушка двигает не основной золотник, а маленький пилотный клапан. Пилот стравливает или подаёт давление на торец золотника, и уже сжатый воздух перекидывает золотник в рабочее положение. Отсюда два независимых контура отказа:
- Электрический — катушка, разъём, питание. Обрыв или межвитковое замыкание обмотки, окисление контактов, просадка напряжения.
- Пневмо-механический — золотник, уплотнения, пилот. Загрязнение маслом и окалиной, износ манжет, залипание золотника, нехватка пилотного давления.
Клапан непрямого действия физически не переключится, если давление на входе ниже минимального пилотного. Для внутреннего пилота серий 4V это обычно 1,5–2 бар (0,15–0,2 МПа) — точное значение всегда сверяют с паспортом. Именно поэтому «мёртвый» клапан на стенде при 6 бар может отлично работать, а на линии с падающим давлением — нет.
Ключевые параметры для диагностики
| Параметр | Типовое значение | Как проверить |
|---|---|---|
| Сопротивление катушки | R = U²/P (24 В/3 Вт ≈ 192 Ом) | Мультиметр, режим Ω, питание снято |
| Напряжение на разъёме | Не ниже −10% от номинала | Мультиметр, режим V, под нагрузкой |
| Минимальное давление пилота | 1,5–2 бар (0,15–0,2 МПа), сверять с паспортом | Манометр на входе клапана |
| Рабочий диапазон давления | Обычно 1,5–8 бар (0,15–0,8 МПа) | Манометр |
| Температура катушки | Тёплая допустима; «руку не удержать» — перегрев | На ощупь / пирометр |
| Класс защиты разъёма | IP65 и выше для влажной среды | Осмотр уплотнения разъёма |
Главная таблица: симптом → причина → действие
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Клапан не переключается, щелчка нет | Обрыв катушки, нет питания, окисленный разъём | Замерить R катушки (сравнить с U²/P) и напряжение на разъёме; при обрыве — заменить катушку |
| Клапан не переключается, щелчок есть | Залип золотник, нехватка пилотного давления, засорение пилота | Поднять давление до рабочего, продуть/разобрать, проверить фильтрацию воздуха |
| Катушка гудит, вибрирует (AC) | Заклинивший якорь, загрязнение сердечника, просадка напряжения | Проверить напряжение, очистить сердечник; для стабильности рассмотреть катушку DC |
| Катушка сильно греется, вплоть до запаха | Межвитковое КЗ, залип якорь (постоянный ток удержания), не то напряжение/частота | Обесточить, замерить R (заниженное = КЗ), сверить маркировку катушки с сетью |
| Не держит давление, воздух травит в выхлоп | Износ манжет золотника, задир по золотнику, посторонняя частица под уплотнением | Разобрать, заменить ремкомплект уплотнений или клапан целиком |
| Утечка по стыку разъёма / корпуса | Разрушенное уплотнение разъёма, трещина корпуса, слабая затяжка | Заменить прокладку разъёма, проверить момент затяжки, осмотреть корпус |
| Переключается с задержкой, «вяло» | Загрязнение, вязкое масло на золотнике, низкое давление | Проверить блок подготовки воздуха (ФРЛ), продуть, поднять давление |
| Срабатывает через раз, нестабильно | Плохой контакт разъёма, просадка напряжения, конденсат в пилоте | Пропаять/обжать контакт, проверить питание под нагрузкой, установить осушку |
Порядок диагностики по шагам
- Разделите электрику и пневматику. Снимите с клапана пневмолинию (или обесточьте) и определите, в каком контуре отказ. Если катушка щёлкает, но воздух не идёт — проблема механическая; щелчка нет — электрическая.

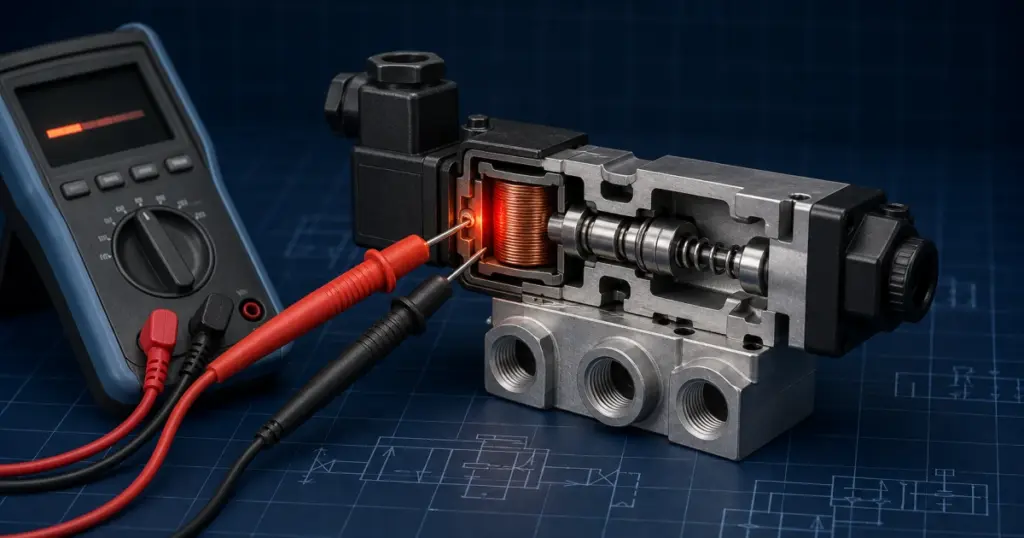

- Проверьте катушку мультиметром. Снимите питание, замерьте сопротивление обмотки и сравните с расчётом R = U²/P. Подробный алгоритм — в отдельной статье как проверить электромагнитный клапан мультиметром.
- Замерьте напряжение на разъёме под нагрузкой. Просадка ниже −10% от номинала — частая причина «клапан не дотягивает». Ищите слабый источник питания или окисленный контакт.
- Проверьте давление на входе. Убедитесь, что оно выше минимального пилотного (обычно ≥ 1,5–2 бар / 0,15–0,2 МПа). Клапан непрямого действия при низком давлении не переключится, даже если катушка исправна.
Нужна замена импортного клапана? Пришлите артикул или спецификацию — подберём совместимый аналог WAALPC по ISO и рассчитаем стоимость за 1 рабочий день.
Электромагнитные клапаны · Диагностика отказа клапана · Подбор замены импорта
Частые вопросы
Какое сопротивление у исправной катушки электромагнитного клапана?
Единой нормы нет — оно считается по формуле R = U²/P от паспортных данных. Для катушки 24 В DC мощностью 3 Вт это R = 576/3 ≈ 192 Ом (реально 190–230 Ом). У Festo CPE10 — около 450 Ом, у SMC SY3120 — 1100–1650 Ом. Распространённое «правило 50–150 Ом» неверно.
Клапан щёлкает, но воздух не переключается — в чём причина?
Электрика исправна, отказ механический или пневматический. Чаще всего это залипший золотник, нехватка пилотного давления (ниже минимального для клапанов непрямого действия) или засорение пилота грязным воздухом. Поднимите давление до рабочего и проверьте золотник.
Почему катушка клапана гудит или сильно греется?
Лёгкий гул у катушек переменного тока нормален. Сильная вибрация и гул — признак заклинившего якоря или загрязнённого сердечника. Сильный нагрев с запахом — это межвитковое короткое замыкание (сопротивление занижено) или неправильное напряжение. Обесточьте и замерьте R.
Клапан не держит давление и травит воздух — что делать?
Обычно виноват износ или задир уплотнений золотника либо посторонняя частица под манжетой. Разберите клапан, осмотрите золотник и замените ремкомплект уплотнений. Если корпус или золотник изношены — меняйте клапан целиком.
Как отличить электрический отказ от механического?
Используйте ручной дублёр (винт ручного взвода на клапане). Если по ручному взводу клапан переключается, а от катушки нет — дефект в электрике (катушка, разъём, питание). Если и ручной взвод не срабатывает — проблема в золотнике или давлении.
Может ли исправный клапан не переключаться из-за низкого давления?
Да. Распределители непрямого действия (серии 4V, SY, CPE) не переключатся, если давление на входе ниже минимального пилотного — обычно 1,5–2 бар (0,15–0,2 МПа). Точное значение смотрите в паспорте. Проверьте манометр на входе перед разборкой клапана.
Можно ли поставить аналог WAALPC вместо импортного клапана?
Да, если он совпадает по присоединению, напряжению катушки, типу управления и функции (3/2, 5/2, 5/3). Серия WAALPC 4V — совместимый по посадке аналог AirTAC 4V. Пришлите артикул вышедшего из строя клапана — инженер CORNETA подберёт замену за 1 рабочий день.
