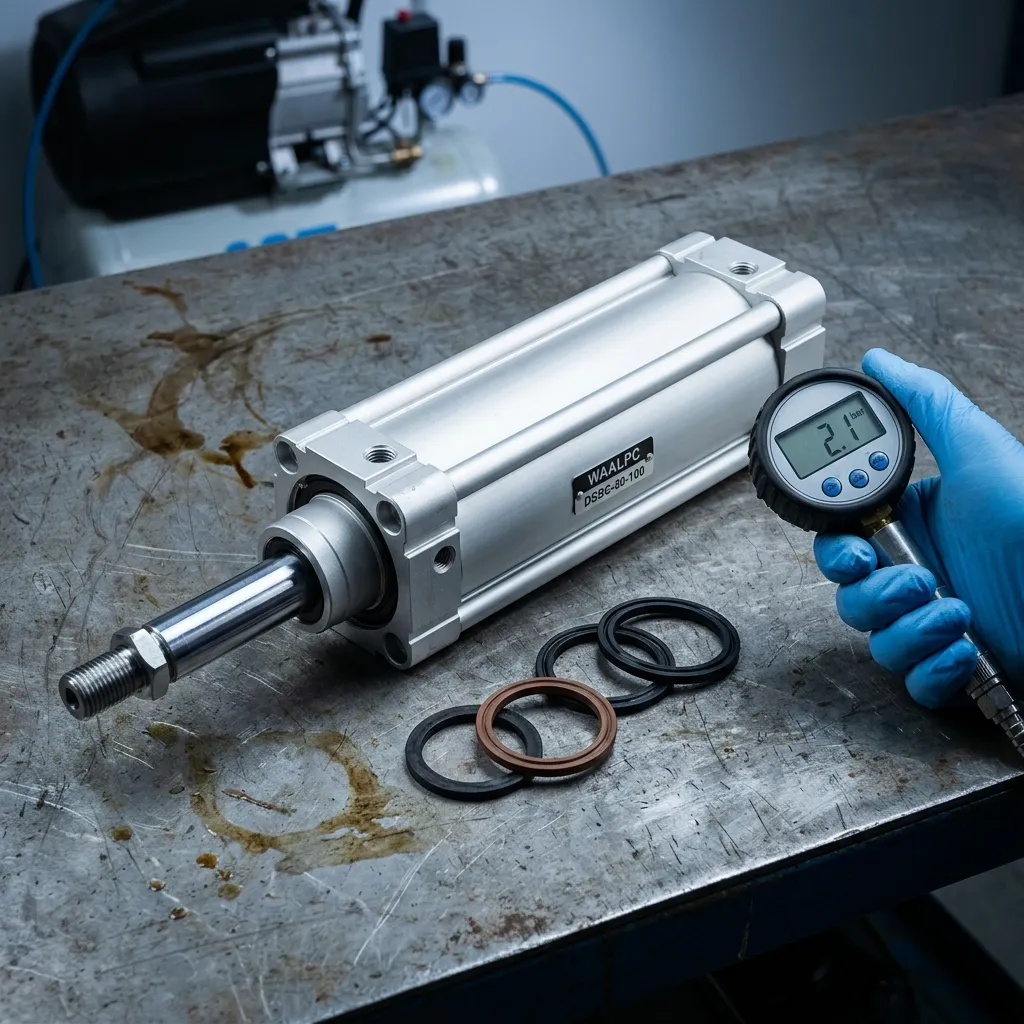

Пневмоцилиндр не работает: причины и диагностика

Пневмоцилиндр не работает: причины и диагностика

Кратко: если пневмоцилиндр не работает, последовательно проверяют давление в обеих полостях во время хода, управляющий сигнал и распределитель, проходимость линий, утечки, нагрузку и механику. Один симптом не устанавливает причину. Перед разборкой изолируют источники энергии, проверяют сброс остаточного давления и механически закрепляют нагрузку; проверки с подачей воздуха выполняют только по безопасной процедуре оборудования.

Порядок проверки — 7 шагов:

  1. давления в обеих полостях
  2. команда и электрическая часть
  3. переключение распределителя
  4. проходимость линий
  5. пути утечки
  6. механика
  7. сравнение рабочего цикла с исходным

Каждый шаг расписан в разделе «Как продиагностировать пневмоцилиндр за 7 шагов»; причины по симптомам — в таблице.

Ремкомплект уплотнений WAALPC DSBC Ø32–Ø125 — от 230 ₽ за комплект

Если причина — изношенные уплотнения и утечки воздуха, цилиндр восстанавливает ремкомплект. Выберите диаметр поршня — число в обозначении цилиндра (DSBC-63-… → Ø63).

Позвонить: 8-800-350-01-08 · Всё о ремкомплекте DSBC

Подобрать и купить пневмоцилиндры в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
WAALPC DSNUWAALPC DSNUот 1 110 ₽DSNU-10-10-P
WAALPC DSBGWAALPC DSBGот 3 310 ₽DSBG-32-25-P
WAALPC DNCWAALPC DNCот 3 140 ₽DNC-32-25-P-A
WAALPC SIWAALPC SIот 2 950 ₽SI-32-25-P-A
Совместимые аналоги (7)

Нужны запчасти или замена: цилиндры DSBC — от 2 970 ₽, цилиндры MAL — от 920 ₽, распределители 4V — от 820 ₽, дроссели SL — от 110 ₽, фильтры AF — от 560 ₽. Ремкомплекты и датчики — в принадлежностях цилиндров.

Нужно заменить уплотнения или отремонтировать цилиндр — смотрите статью ремонт пневмоцилиндров: замена уплотнений; здесь — диагностика, почему цилиндр не работает.

Если нужно подобрать совместимый аналог Festo / SMC / AirTAC — пришлите список артикулов, инженер подберёт аналог за 1 рабочий день: инженерный подбор аналога импортной пневматики.

Содержание статьи (14 разделов)
  1. Что проверить перед диагностикой ради безопасности?
  2. Как быстро определить неисправность по таблице симптомов?
  3. Причина 1 — не изношены ли уплотнения и есть ли утечки воздуха?
  4. Причина 2 — не упало ли давление в системе?
  5. Причина 3 — нет ли загрязнения и засорения?
  6. Причина 4 — исправен ли распределитель?
  7. Причина 5 — нет ли механических повреждений?
  8. Причина 6 — верно ли настроены нагрузка, демпфирование и порты?
  9. Как продиагностировать пневмоцилиндр за 7 шагов?
  10. Когда ремонтировать, а когда менять цилиндр?
  11. Какие запчасти нужны и где их купить?
  12. Какие вопросы чаще всего задают, если пневмоцилиндр не работает?
  13. Какие материалы пригодятся ещё?
  14. На какие данные опирается диагностика?

Что проверить перед диагностикой ради безопасности?

  • Перед отсоединением трубок и разборкой остановите оборудование, изолируйте пневматическую и электрическую энергию по процедуре машины и исключите повторное включение. Закрытие крана само по себе не подтверждает сброс давления: отдельно проверьте его отсутствие в обеих камерах и участках, отсечённых обратными клапанами или распределителем. Для блокировки применяют предусмотренное для этого устройство; бирка не заменяет механическую блокировку.
  • До сброса давления механически закрепите груз и связанные подвижные части предусмотренными опорами. Под действием тяжести, пружин или внешней нагрузки механизм может переместиться при снятии давления. Закрытый центр распределителя не является подтверждением безопасного удержания.
  • Для проверок с подачей воздуха предусмотрите ограждение зоны перемещения и исключите доступ к ней. Подача давления или ручной дублёр могут вызвать неожиданный ход. Не проверяйте поток свободно болтающимся шлангом и не подносите руки к местам утечки.
  • Электрические замеры на катушке — только персоналу с допуском; питание перед отсоединением проводов отключают.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

Производственная линия встала. Оператор смотрит на пневмоцилиндр, который не выдвигается, не держит позицию или работает рывками. Каждая минута простоя — реальные деньги. В этой статье — системный подход: шесть групп причин отказа пневмоцилиндра, пошаговая диагностика за 7 шагов и критерий «ремонтировать или менять».

Ниже рассматривается типичный цилиндр двустороннего действия с одним штоком. У других конструкций, пружинного возврата, специальных приводов и схем удержания порядок проверки отличается. Полный код и руководство конкретного исполнения важнее внешнего сходства серий. Одной принадлежности к стандарту монтажных размеров недостаточно, чтобы определить допустимую утечку, момент затяжки, ресурс уплотнений или безопасный способ удержания груза.

Как быстро определить неисправность по таблице симптомов?

Таблица показывает возможные направления поиска, а не готовый диагноз или рейтинг частоты. Давление измеряют у потребителя при движении; показание на блоке подготовки воздуха в покое недостаточно.

Если изготовитель предусматривает подачу масла, проверьте её настройки и совместимость состава: как работает маслораспылитель для пневмоинструмента. Лубрикатор не обязателен для любой пневмосистемы: например, лист WAALPC 4V200 допускает работу без дополнительной смазки; после её введения требует продолжать смазывание. Эти условия клапана нельзя автоматически переносить на цилиндр.

СимптомВозможные причины для проверкиРаздел
Шток не выдвигается при подаче сигнала Нет давления / неисправен распределитель / нагрузка больше усилия цилиндра Причины 2, 4, 6
Шток выдвигается, но медленно Недостаточное давление / засорение дросселя или глушителя / перетечка через поршень Причины 1, 2, 3
Шток выдвигается рывками Загрязнение направляющих / повышенное трение / перекос нагрузки Причины 3, 5
Слышен свист / шипение у цилиндра Утечка через уплотнения или фитинг Причина 1
Цилиндр не держит позицию под нагрузкойПеретечка цилиндра, утечки обвязки или распределителя, сжимаемость воздуха, изменение нагрузки; выбранная схема может не обеспечивать удержаниеПричины 1, 4, 6
Давление на манометре скачет Утечки в системе / компрессор не справляется Причина 2
Масло или капли на штоке, у портовПроверить источник жидкости, режим смазки и состояние уплотнения; одна плёнка не доказывает износПричина 1
Шток движется в одну сторону, не возвращается Нет управляющего сигнала на возврат / залип золотник / сломана пружина возврата распределителя Причина 4
Вялый или неполный ход в конце Закрыты винты демпфирования / перекос / нагрузка на пределе усилия Причина 6

Как разобрать цилиндр и заменить уплотнения — в статье ремонт пневмоцилиндра. В каталоге есть разделы ремкомплектов DNC и ADN; совместимость определяют по полному коду, изготовителю и документации, а не только по диаметру или стандарту монтажа.

Причина 1 — не изношены ли уплотнения и есть ли утечки воздуха?

Износ или повреждение уплотнений — одно из направлений проверки при утечке и дрейфе. Частоту отказов определяют по статистике конкретного оборудования; универсального рейтинга причин здесь нет.

Типы уплотнений и признаки их износа

В типовом пневмоцилиндре три зоны уплотнения:

  • Поршневое уплотнение разделяет рабочие камеры. Его повреждение может дать перетечку и снижение полезного усилия. Дрейф сам по себе не отделяет утечку цилиндра от утечки распределителя и обвязки.
  • Уплотнение штока герметизирует выход штока. Проверяют источник жидкости, наружную утечку и состояние поверхности по руководству. Плёнка смазки или капли сами по себе не подтверждают, что уплотнение необходимо заменить.
  • Статические уплотнения крышек проверяют на наружную утечку и повреждения. При разборке соблюдают инструкцию и моменты затяжки конкретного исполнения; универсальной частоты их отказа нет.

Ремкомплекты ищут в разделах DSBC и DSNU. Полного обозначения цилиндра, диаметра и хода недостаточно для автоматического выбора: сверяют также изготовителя, исполнение, состав комплекта и ремонтопригодность. Обозначение DSBC50 без такой сверки не подтверждает совместимость.

Как определить источник утечки

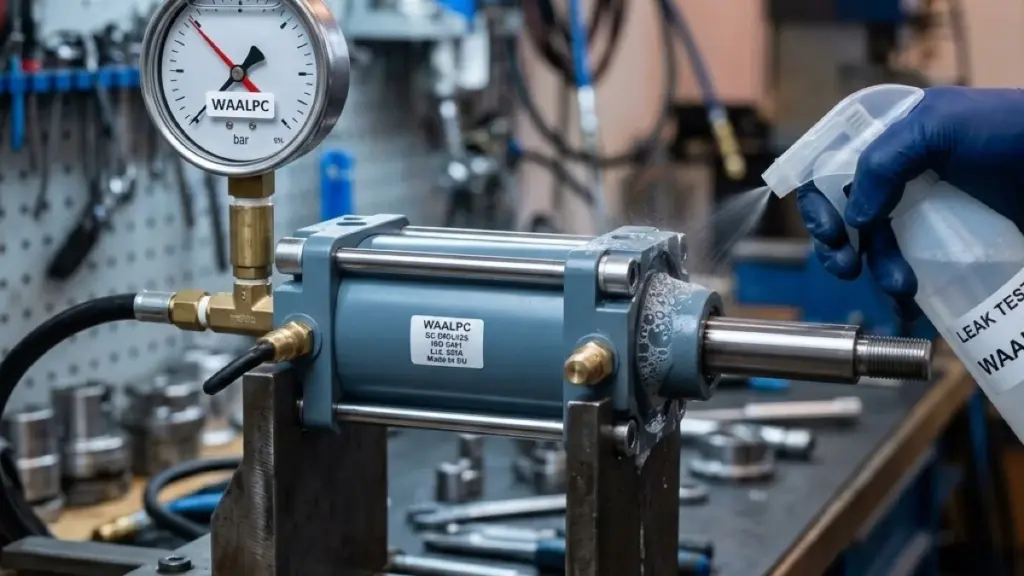

Наружные утечки ищут подходящим для материалов составом для обнаружения утечек либо прибором по безопасной процедуре оборудования. Пузырьки показывают место выхода воздуха, но не всегда его исходную причину. Ультразвуковой поиск утечек также требует доступа и условий, разрешённых на данной машине; он не гарантирует возможность работать без остановки линии.

Расход утечки зависит от геометрии повреждения, давления с обеих сторон, температуры и выбранных опорных условий. Без этих данных переводить шипение, плёнку или капли в нл/мин нельзя. Измеряют утечку по согласованной методике, а решение о замене принимают после проверки допустимых значений и источника.

Допустимую перетечку и состояние поверхности штока оценивают по руководству конкретного исполнения. Сравнение с исправным цилиндром полезно только при одинаковых давлении, температуре, положении и схеме измерения; оно не заменяет допустимые значения изготовителя.

Причина 2 — не упало ли давление в системе?

Для цилиндра с одним штоком идеальный баланс сил при выдвижении: F = p₁·A − p₂·(A − Aшт), где A = πD²/4, Aшт = πd²/4; p₁ и p₂ — избыточные давления в поршневой и штоковой полостях относительно одной атмосферы. При МПа и мм² результат получается в Н. Трение уменьшает полезную силу; для движения дополнительно учитывают нагрузку и ускорение. Упрощение F = p·A верно при пренебрежимо малом противодавлении и без потерь. Рабочий диапазон давления проверяют отдельно для каждого цилиндра, распределителя и другого элемента.

Причины падения давления

  • Утечки в магистрали увеличивают потребление воздуха. Давление у потребителя может снижаться, если подача и пропускная способность линии недостаточны для суммарного расхода.
  • Засорение или неправильная настройка блока ФРЛ (фильтр-регулятор-маслораспылитель) — редуктор давления занижает выход.
  • Недостаточная производительность компрессора при одновременном включении нескольких потребителей.
  • Длинные или зауженные пневмолинии, фитинги и местные сопротивления создают перепад давления при расходе. Потери рассчитывают с учётом внутреннего диаметра, длины, шероховатости, арматуры, расхода, абсолютного давления и температуры; одинаковый расход в нл/мин не задаёт потерю без опорных условий.

✓ Проверка: через предусмотренные точки измерьте давления у блока подготовки и в обеих полостях во время хода. При остановке или отсутствии расхода перепад в подводящей линии может быть небольшим даже при её недостаточной пропускной способности. Измерения сопоставляют с нагрузкой, настройками дросселей и режимом распределителя.

Для предварительного расчёта усилия и требуемого давления используют площадь поршня и направление хода. Формула P = F/A описывает идеализированный случай без противодавления и трения. Поправку на потери нельзя считать универсальным КПД 0,9: её задают как обоснованное допущение или берут из документации и проверяют на механизме.

Причина 3 — нет ли загрязнения и засорения?

Твёрдые частицы, вода и неподходящее масло могут нарушать работу уплотнений и направляющих. Проверяют воздух по требованиям всех элементов: цилиндра, распределителя и блока подготовки. Значения фильтрации и точки росы одного исполнения не переносят на остальные серии. Источниками загрязнений могут быть трубопроводы, монтажные материалы и компрессор.

Точки засорения

  • Дроссель с обратным клапаном проверяют на настройку, направление свободного прохода и загрязнение. Малый проход может ограничить скорость; изменение скорости в одном направлении также требует проверки других элементов этой ветви. Если винт не держит настройку или корпус повреждён, ставят регулируемый дроссель того же присоединения с тем же направлением свободного прохода.
  • Загрязнённый глушитель на выпуске может создавать дополнительное сопротивление и менять скорость. Проверяют его состояние и перепад по методике; отсутствие шипения не исключает засорение.
  • Фильтрующий элемент проверяют по перепаду давления при сопоставимом расходе и по регламенту изготовителя. Универсальный порог замены 0,5 бар здесь не применяется.
  • Повышенное трение, шум и заедание требуют проверки направляющих, крепления, штока и гильзы после безопасной остановки. По звуку одному нельзя установить внутреннее повреждение.

✓ Профилактика: предусмотренная изготовителем подготовка воздуха, контроль конденсата и регламентное обслуживание фильтра. Более тонкая фильтрация требует проверки пропускной способности и перепада давления; она не автоматически допустима для любого узла.

Причина 4 — исправен ли распределитель?

Если давление на входе есть, а цилиндр не движется, проверяют управляющий сигнал, распределитель и давления в обеих полостях. Наличие давления в сети не исключает противодавление, недостаточную подачу, превышение нагрузки или механическое заедание.

Типовые отказы распределителей

Тип отказа Признак Причина
Золотник не переключается Нет движения цилиндра при подаче сигнала Сгорела катушка соленоида / механическая блокировка загрязнением / залипший ручной дублёр
Переключение отсутствует или неполноеЦилиндр не движется либо не завершает ходПроверяют электрическое питание и обмотку, условия пилотного управления, загрязнение и механику по руководству распределителя; его минимальное давление зависит от исполнения
Подозрение на внутреннюю утечку распределителяДрейф или выход воздуха из выпускного порта в неподвижном состоянииПроверяют выбранное состояние портов, цилиндр, распределитель и обвязку: эти признаки не доказывают, что повреждены именно уплотнения золотника
Ожидаемый возврат не происходитЦилиндр остаётся в текущем положенииСверяют тип управления: у моностабильного распределителя возможен пружинный возврат, у бистабильного нужен второй сигнал; дополнительно проверяют дублёр, питание и механику

Полная методика — в статье Диагностика отказа электромагнитного клапана. Квалифицированный специалист сверяет напряжение, род тока и допуски с шильдиком при команде управления. Наличие напряжения на клеммах не доказывает исправность обмотки или достаточный ток: далее проверяют катушку, пилотное управление и механику по инструкции. Сопротивление само по себе также не устанавливает межвитковое замыкание.

Что заменить: Пятилинейные распределители 4V — от 550 ₽ · есть в наличии

Причина 5 — нет ли механических повреждений?

Повреждения штока, направляющих и гильзы оценивают после устранения внешней нагрузки и безопасного снятия энергии. Возможность восстановления зависит от конструкции и допустимых дефектов изготовителя.

Повреждения штока

Риски, задиры и изгиб штока могут ускорять износ уплотнений. Прямолинейность, биение и пригодность поверхности проверяют по методике и допускам конкретного изготовителя. Шток не оценивают произвольным качением собранного цилиндра по плите; способ установки на измерительные опоры должен соответствовать проверяемой детали.

Повреждения гильзы

После разрешённой руководством разборки проверяют гильзу на загрязнение и повреждения. Риски могут нарушать герметичность, но глубина, расположение и допустимость дефекта определяют решение о ремонте. Не всякая видимая отметина означает брак; восстановление и замену выполняют по документации исполнения.

Пружина возврата — у распределителя и у цилиндров одностороннего действия

У цилиндра двустороннего действия возврат обычно создаётся подачей воздуха в другую полость. Пружинный возврат проверяют только у исполнения, где он предусмотрен; серия сама по себе не заменяет полный код. При отсутствии возврата сверяют схему распределителя, команду, давление и проходимость обеих ветвей, а затем нагрузку и механику.

Причина 6 — верно ли настроены нагрузка, демпфирование и порты?

  • Нагрузка превышает доступное усилие. Сравните нагрузку с балансом давлений обеих полостей, учитывая направление, трение, ускорение и внешние силы. Коэффициент 0,9 не является паспортной гарантией движения.
  • Настройка демпфирования. Если у конкретного цилиндра есть регулируемое пневматическое демпфирование, проверьте настройки по руководству; чрезмерное ограничение может менять конец хода. Обозначения P и PPV сверяют для изготовителя и полного кода. Не выкручивайте регулировочные элементы под давлением и не переносите обозначения Festo на любое изделие.
  • Подключение портов. Сверьте маркировку цилиндра и распределителя со схемой машины. Перед изменением трубок изолируйте энергию и проверьте её отсутствие; простая перестановка линий может изменить поведение при снятии сигнала и положение механизма.

Как продиагностировать пневмоцилиндр за 7 шагов?

Алгоритм помогает сузить поиск; ни один отдельный шаг не исключает все остальные причины. Подключение приборов и любые вмешательства выполняют после безопасной остановки и проверки отсутствия энергии; испытания под давлением — по отдельной процедуре оборудования.

  1. Проверьте давления. Используйте штатные или заранее подготовленные точки измерения в обеих полостях и у подачи. Сопоставьте показания во время хода с нагрузкой и допустимыми диапазонами всех элементов. Универсального рабочего давления 4–6 бар для любой машины нет.
  2. Проверьте команду и электрическую часть. Квалифицированный специалист сверяет команду, напряжение и род тока с документацией катушки и управления. Отсутствие напряжения направляет поиск к цепи питания; его наличие не исключает неисправность катушки, пилота или механики.
  3. Проверьте переключение распределителя. Если руководство допускает ручной дублёр, его используют только с ограждённой зоной и закреплённой нагрузкой. Движение от дублёра помогает сузить поиск, но не доказывает, что вся пневматическая часть исправна. Возвратите дублёр в предусмотренное рабочее состояние.
  4. Проверьте проходимость линий. После остановки и сброса остаточного давления осмотрите трубки, фитинги, дроссели и глушители; сверяйте направления и настройки со схемой. При необходимости применяйте измерение расхода или перепада по инструкции. Не подавайте воздух в отсоединённую незакреплённую трубку; универсального безопасного давления продувки 2 бар нет.
  5. Разделите пути утечки. Наружную утечку, перетечку между полостями и утечку распределителя проверяют раздельно по методике изготовителя. Испытание с одной нагруженной полостью и открытым вторым портом возможно только с рассчитанным креплением и разрешённой схемой: утечка другой арматуры может искажать результат. Для замера по падению давления нужны неподвижный поршень, известный полный изолированный объём, постоянная температура и отсутствие притока. Ни дрейф, ни одно падение давления не доказывают дефект поршневого уплотнения.
  6. Проверьте механику. После снятия энергии, проверки остаточного давления и закрепления нагрузки проверяют крепление, соосность, направляющие и состояние поверхностей. Вручную перемещать шток можно только если это разрешено конструкцией и процедурой; внешняя нагрузка, пружина или механизм могут сохранять энергию.
  7. Сопоставьте рабочий цикл с исходным. После устранения дефектов выполните предусмотренное испытание, запишите время хода, нагрузку, давления и настройки. Изменение времени — повод искать причину, а не самостоятельное доказательство износа; универсального порога деградации 20 % нет.

Лист проверки на 7 шагов — распечатайте и возьмите к цилиндру; нужен цилиндр взамен — пришлите список артикулов.

Когда ремонтировать, а когда менять цилиндр?

Решение зависит от характера дефекта, допустимых значений, ремонтопригодности исполнения и полной стоимости работ. Допуски поверхности, люфта, утечки и моменты затяжки берут из руководства изготовителя; статья не устанавливает их вместо документации.

Дефект Решение Обоснование
Подтверждённый дефект уплотненияЗамена совместимого комплекта, если предусмотренаПроверить полный код, ремонтопригодность, комплект, состояние деталей и стоимость работ
Повреждения зеркала гильзыОценка ремонта или заменыСопоставить характер дефекта с допусками и способом восстановления изготовителя
Изгиб штокаОценка замены штока или цилиндраПроверить допуски, возможность ремонта и причину внешней нагрузки
Риски на штокеПроверка поверхности по допускамПри недопустимом дефекте — восстановление или замена по документации
Излом пружины в исполнении, где она предусмотренаРемонт или замена узла по руководствуОтдельная поставка пружины сама по себе не подтверждает разрешённый способ ремонта
Повторный отказ после замены уплотненийПовторная диагностика причины; затем ремонт или заменаПроверить загрязнение, боковую нагрузку, совместимость деталей и режим; новый цилиндр не устранит внешнюю причину
Износ направляющих втулокОценка ремонта или замены по допускамПроверить люфт, нагрузку, соосность и ремонтопригодность; допустимый зазор зависит от исполнения

Сравнивайте полную стоимость: детали, работы, простой, проверку после ремонта и устранение исходной причины. Универсального экономического порога «треть цены нового» нет; решение зависит от конкретного узла и требований оборудования.

Если решили менять — подходящие позиции в наличии и под заказ:

Пневмоцилиндр DSBC-80-100-PPV-A Ø80 ход 100Пневмоцилиндр DSBC-80-100-PPV-A Ø80 ход 1009 910 ₽Поставка 3–5 недель
Пневмоцилиндр DSBC-32-100-PPV-A Ø32 ход 100Пневмоцилиндр DSBC-32-100-PPV-A Ø32 ход 1003 940 ₽В наличии
Пневмоцилиндр DSBC-125-500-PPV-A Ø125 ход 500Пневмоцилиндр DSBC-125-500-PPV-A Ø125 ход 50029 800 ₽Поставка 3–5 недель

Какие запчасти нужны и где их купить?

Для эффективного обслуживания держите под рукой минимальный запас (ЗИП):

  • Ремкомплекты, совместимость которых подтверждена по полному обозначению и документации: раздел ремкомплектов DSBC; наличие и состав для остальных серий уточняют до планирования ремонта.
  • Запасные дроссели типоразмеров, применяемых в вашей системе
  • Фильтроэлементы для блоков подготовки воздуха
  • Запасной цилиндр для наиболее критичных позиций (для немедленной замены при аварийном отказе)

В каталоге пневмоцилиндров corneta.tech подбирают полный код по монтажу, ходу, нагрузке, портам и условиям работы. Ниже — пять реальных позиций каталога для идентификации узлов при диагностике. Они не образуют готовый совместимый комплект и не заменяют проверку схемы.

Полный код и карточкаЧто проверять
MAL-20-50-CAМини-цилиндр: сверяют монтаж, ход, порты и условия применения.
DSBC-63-200-PPV-AПрофильный цилиндр: пример расчёта идеального усилия ниже.
AF2000-02Фильтр: проверяют элемент, конденсат и перепад при расходе.
AR2000-02Регулятор: сопоставляют настройку с давлением при движении.
AC2010-02Блок подготовки воздуха: сверяют состав и требования к обслуживанию.

Пример усилия на DSBC-63-200-PPV-A

У этого кода диаметр поршня 63 мм, ход 200 мм. В учебном расчёте выдвижения принимаем давление в поршневой полости 0,6 МПа избыточного, противодавлением и трением пренебрегаем. A = π·63²/4 = 3117,25 мм²; Fидеал = 0,6·3117,25 ≈ 1870 Н. При 0,4 МПа на тех же допущениях получается ≈1247 Н. Это расчётные силы, не паспортная допустимая нагрузка и не гарантия движения: фактические потери, ускорение, боковую нагрузку и демпфирование проверяют отдельно. Ход 200 мм не меняет площадь поршня. Для втягивания нужна кольцевая площадь и диаметр штока конкретного исполнения.

Пересчёт усилия — в калькуляторе цилиндра; список полных обозначений можно отправить на инженерный подбор.

Что означает замер утечки по падению давления?

Для сухого идеального газа при неподвижном поршне, постоянном полном объёме V и постоянной температуре T средний расход, приведённый к выбранным условиям pоп и Tоп: Qоп = V·Δp/(pоп·t)·Tоп/T. Давления используют в одинаковых единицах, температуры — в кельвинах; Δp — уменьшение абсолютного давления за время t. При постоянном атмосферном давлении разность избыточных показаний даёт то же Δp. В V включают полость, соединённые трубки и приборы.

Учебный пример: полный измеренный объём V = 0,200 л, T = 293,15 K, Δp = 0,30 бар за 5 мин; для выбранной сухой опорной атмосферы 273,15 K и 1,01325 бар абсолютного Qоп = 0,200·0,30/(1,01325·5)·273,15/293,15 ≈ 0,0110 л/мин при этих опорных условиях (≈11,0 мл/мин). Это суммарная потеря газа из изолированного объёма при допущениях, а не автоматическое измерение одной манжеты. При изменении температуры, движении поршня, притоке или неизвестном объёме такой пересчёт неприменим. Допустимую утечку задаёт изготовитель и методика испытания.

При заказе запчастей передайте полный код и изготовителя цилиндра, обозначение исполнения, диаметр, ход и документацию. Совпадение внешнего вида, серии, диаметра или стандарта монтажных размеров не подтверждает совместимость уплотнений.


Цанговые фитинги WAALPC — в разделе цанговых фитингов.

Какие вопросы чаще всего задают, если пневмоцилиндр не работает?

Почему пневмоцилиндр не выдвигается при нормальном давлении?

При нормальном давлении на подаче проверяют команду и распределитель, давления обеих полостей во время хода, проходимость ветвей, нагрузку и механику. Напряжение на катушке не подтверждает её исправность. Идеальную силу определяют по разности сил давлений; F = p·A — только упрощение без противодавления и трения. Один симптом не устанавливает причину.

Как определить, что пневмоцилиндр не держит давление?

Утечки наружу, между полостями и через распределитель проверяют раздельно по безопасной методике изготовителя. Дрейф и падение давления сами по себе не доказывают дефект поршневой манжеты. Для сухого газа при фиксированном полном объёме и постоянной температуре средний расход Qоп = V·Δp/(pоп·t)·Tоп/T. Нужны заданные опорные условия, отсутствие притока и учёт трубок и приборов; допустимое значение берут из документации.

Можно ли отремонтировать пневмоцилиндр самостоятельно?

Только если изготовитель допускает ремонт данного исполнения и есть необходимая квалификация, инструкция, совместимые детали и средства безопасного закрепления механизма. Перед разборкой изолируют энергию, проверяют остаточное давление и закрепляют нагрузку. Смазку, инструмент, сборку и контроль после ремонта выбирают по руководству; наличие ремкомплекта не делает любой цилиндр разборным.

Как часто менять уплотнения пневмоцилиндра?

Интервал и допустимые признаки задаёт изготовитель и регламент оборудования. Утечка, дрейф или изменение времени хода — основания для диагностики, но не доказательство износа манжеты. Одна плёнка смазки или капли на штоке не задают срок замены: проверяют источник жидкости, состояние поверхностей и допустимые значения.

Чем отличается медленный ход от заедания пневмоцилиндра?

Медленный ход — сниженная скорость, заедание — локальные остановки или рывки. В обоих случаях возможны ограничения расхода, противодавление, трение, перекос или изменение нагрузки. По характеру движения нельзя однозначно отделить пневматическую причину от механической; проверяют давления, схему, настройки и механику.

Что делать, если новый пневмоцилиндр не работает сразу после установки?

После безопасной остановки сверяют полный код и схему, маркировку портов, трубки и фитинги, направление дросселей, настройки подготовки воздуха, команду распределителя, крепление и демпфирование. Дросселирование на выпуске часто применяют, но оно не является единственной допустимой схемой; нужное направление задают проектом. Заводской дефект нельзя исключить по одному признаку.


Подойдёт ли WAALPC как совместимый аналог моему импортному пневмоприбору?

Передайте список артикулов Festo, SMC или AirTAC на инженерный подбор. Сверяют полный код, монтаж, порты, направление и усилие, ход, демпфирование, датчики и условия работы; одинаковый стандарт не гарантирует совместимость. Срок подбора — 1 рабочий день; в таблице указывают оговорки по каждой позиции. Отправить данные →

Подобрать по теме

Какие материалы пригодятся ещё?

Если ремонт не окупается — замена цилиндра

При недопустимом дефекте или нецелесообразном ремонте подбирают замену по полному обозначению, установочным размерам, резьбам, ходу, усилию, демпфированию, датчикам и условиям работы. Стандарт монтажных размеров не подтверждает совместимость внутренних деталей и безопасное поведение всей машины. Повторный отказ после ремонта требует устранения исходной причины; одна замена цилиндра не решает загрязнение или перекос. По списку артикулов инженер возвращает таблицу с оговорками по каждой строке за 1 рабочий день.

→ Подобрать цилиндр-аналог по артикулу

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-50-175, DSBC-50-100, DSBC-63-700, DSBC-63-350.

На какие данные опирается диагностика?

Параметры конкретных исполнений проверяют по WAALPC Selection Manual 2025 и руководству оборудования. Баланс сил следует из давления на рабочие площади; пересчёт объёма газа — из уравнения состояния при явно заданных допущениях. Общие предостережения по снятию энергии и осмотру привода приведены в руководстве SMC MWP, страницы 7 и 12; ограничения закрытого центра описаны в предостережениях SMC SYJ. Эти данные не являются паспортными характеристиками WAALPC. Основы расчёта газа — Atlas Copco, Compressed Air Manual, 9-е издание, разделы 1.2.6 и 1.3.2. Статья не задаёт допустимых утечек, моментов затяжки или ресурса без документации выбранного исполнения.
