В этой статье разберём типы 2W-клапанов, формулы выбора по DN и Cv, отличия NC/NO, материалы корпуса и уплотнений, типичные ошибки монтажа и совместимый аналог Festo VZWM / SMC серии VX.

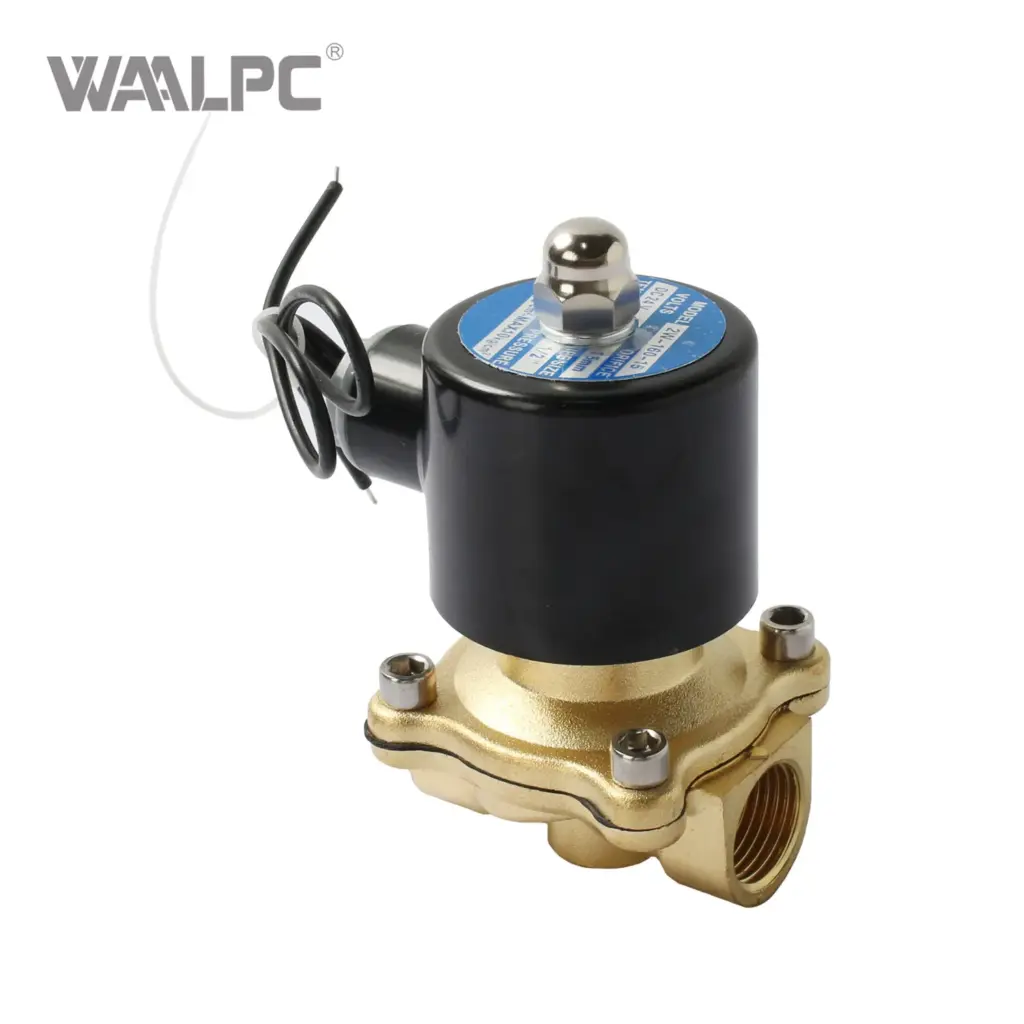

Товары из статьи

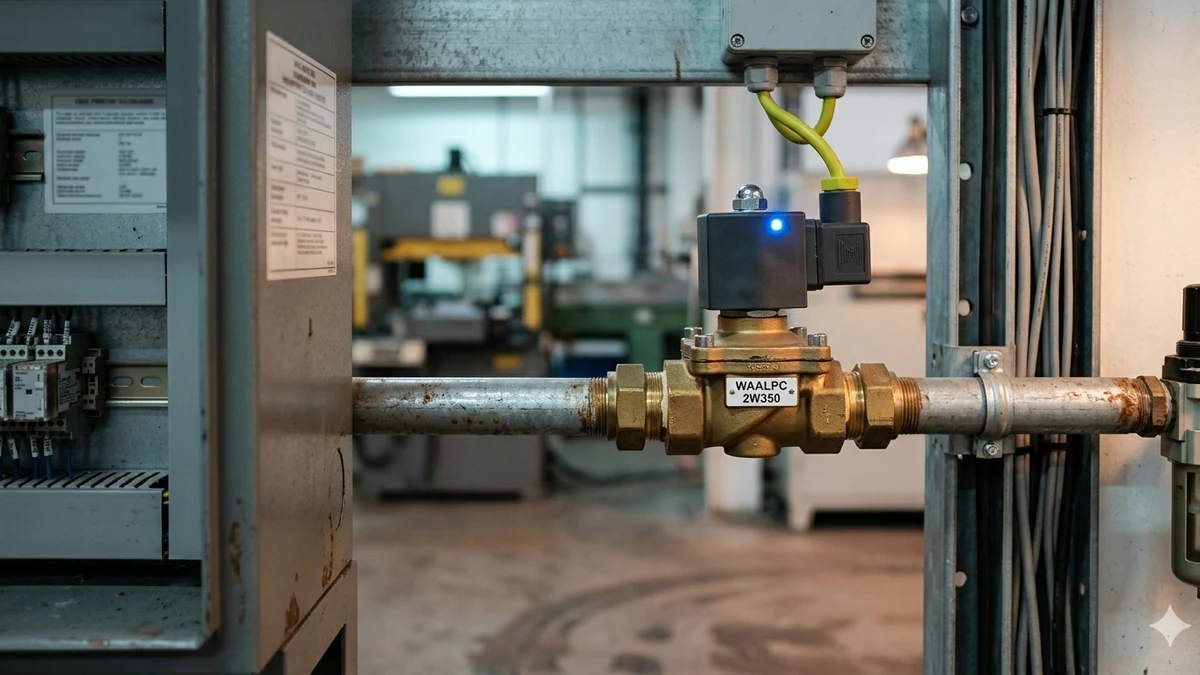

Типичный пример: цех ЖБИ, магистраль воздуха 2″, давление 7 бар. На входе в линию формовки стоял шаровой кран — закрывали вручную каждый раз в начале/конце смены. Через полгода кран развалился — клин, протечки. Поставили вместо него 2W500 на DC 24V с подключением к ПЛК. Цикл «открыть-закрыть» теперь автоматический, плюс блокировка в случае аварийной разгерметизации. Это и есть смысл соленоидных клапанов на магистрали — заменить ручной труд автоматикой, причём не «когда-то», а конкретно завтра.
Если нужен шаровой проход, кран можно автоматизировать: подробно — шаровой кран с пневмоприводом и подбор актуатора.
1. Что такое 2W клапан и зачем он нужен?
2W — это электромагнитный клапан с двумя портами (вход и выход) и двумя положениями (открыт или закрыт). Используется как «электрический кран» в магистрали: подал напряжение на катушку — поток пошёл, снял — перекрылся. Никаких промежуточных положений нет.
Типичные применения:
- Перекрытие магистрали сжатого воздуха на входе в пневмосистему станка (по сигналу аварийной кнопки)
- Управление подачей воды на технологическое оборудование (моечные станки, печатные машины)
- Сброс конденсата из ресивера по таймеру или датчику уровня
- Дозирование в линиях розлива и упаковки
- Подача газов в технологических процессах (азот, пропан, CO₂)
Отличие от пневмораспределителя: распределитель (3/2, 5/2) переключает поток между несколькими направлениями. 2W-клапан только перекрывает один поток. Это разные устройства, для разных задач.
2. Какие бывают типы 2W — прямого действия или пилотные?
По принципу работы 2W клапаны делятся на два класса:
2W прямого действия
Катушка напрямую втягивает плунжер, открывающий клапанный канал. Не требует разности давлений на входе и выходе для срабатывания — может работать при нулевом давлении.
- Плюсы: работает при любом давлении 0-1.6 МПа, надёжен, не залипает
- Минусы: ограничен размером (обычно до DN 15), требует большой катушки для больших DN
- Где применяется: малые DN (2.5-15 мм), низкое давление, вакуумные системы
- Серии WAALPC: 2W025, 2W160 (частично)
2W пилотные (с пилотным управлением)
Катушка открывает маленький пилотный канал. Давление с входа поступает в надмембранную полость, и под действием рабочего давления мембрана прижимается или открывается. Используется давление среды для управления.
- Плюсы: компактная катушка для большого DN (до 50 мм и больше), низкое энергопотребление
- Минусы: требует минимального перепада давления 0.5 бар (0.05 МПа) — не работает на нуле
- Где применяется: большие DN (16+ мм), магистральные линии
- Серии WAALPC: 2W200, 2W250, 2W350, 2W400, 2W500
Как выбрать: для DN ≤ 15 мм с переменным давлением — берите прямого действия. Для DN ≥ 16 мм или больших расходов — пилотные. На станках с нестабильным давлением (часто бывает 0) — только прямого действия.
🔧 Что внутри клапана — анатомия 2W
Понимание устройства = понимание, почему пилотные клапаны компактнее, а прямого действия — надёжнее на малых давлениях.
Плунжер напрямую перекрывает поток. Работает с 0 бар, но катушка большая и греется. Серии: 2W025, маленькие 2W160.
Катушка открывает мини-канал, а основной поток давит на мембрану — она открывает большое сечение. Меньше расход тока, но нужен минимальный перепад 0.5 бар (0.05 МПа). Серии: 2W160-2W500.
3. Чем отличаются NC и NO — нормально закрытый и нормально открытый?
2W клапаны имеют два варианта исходного состояния:
NC — Normally Closed (нормально закрытый)
Без напряжения на катушке клапан ЗАКРЫТ, поток не идёт. При подаче напряжения — открывается. Это самый распространённый вариант в промышленности.
Логика: «по умолчанию поток перекрыт, нужно явно подать команду чтобы открыть». Это безопасно — при сбое питания подача автоматически прекращается.
NO — Normally Open (нормально открытый)
Без напряжения клапан ОТКРЫТ, поток идёт. При подаче напряжения — закрывается. Применяется реже:
- Аварийный сброс воздуха из системы при отключении питания
- Поддержание циркуляции жидкости с возможностью кратковременного перекрытия
- Системы где «по умолчанию открыто» важнее «по умолчанию закрыто»
Важно: у NO-клапана при длительном включённом состоянии катушка постоянно греется (она постоянно под током для удержания «закрыто»). Срок службы катушки сокращается в 2-3 раза по сравнению с NC, где катушка работает только при кратковременных открытиях. К портам трубку подключают цанговым фитингом — фитинг PC, от 10 ₽.
📊 Как работает NC и NO — на пальцах
Картинка стоит тысячи слов. Вот две схемы, после которых вы больше никогда не перепутаете:
Это 90% всех 2W в промышленной автоматике. Безопасно «по умолчанию» — нет питания, поток перекрыт.
Только для аварийных систем сброса, циркуляции, особых случаев. Минус: катушка греется постоянно — ресурс в 2-3× короче.
4. Какие материалы корпуса и уплотнений бывают?
От правильного выбора материала зависит совместимость с рабочей средой и срок службы клапана.
Корпус
| Материал | Применение | Ограничения |
|---|---|---|
| Латунь (Hpb59-1, никелированная) | Воздух, вода (нейтральная), масло, инертные газы | Не подходит для кислот, щёлочей, морской воды |
| Нержавеющая сталь (AISI 304/316) | Агрессивные среды, пищевая, фармацевтика | Цена в 2-3× выше латуни |
| Пластик (POM, PA) | Низкое давление до 0.6 МПа, малые DN | Не для высоких температур > 60 °C |
Для большинства промышленных задач (воздух 6-10 бар, вода, нейтральные газы) — латунь Hpb59-1 оптимальна по цене и характеристикам.
Уплотнения (мембрана / седло)
| Материал | Совместимость | Температурный диапазон |
|---|---|---|
| NBR (нитрильный) | Воздух, минеральные масла, нефтепродукты | −10…+80 °C |
| EPDM | Вода, пар, тормозные жидкости | −30…+120 °C |
| VITON (FKM) | Агрессивные среды, кислоты, высокие температуры | −20…+180 °C |
| PTFE (тефлон) | Универсал — почти все среды | −40…+200 °C |
Стандарт WAALPC: латунный корпус Hpb59-1 + мембрана NBR — подходит для большинства задач промышленной пневматики. Версии с EPDM (для воды) и Viton (для агрессии) доступны.
5. Как рассчитать DN и Cv — какой клапан нужен под какую магистраль?
Главный параметр выбора — пропускная способность Cv (от англ. «Valve Coefficient») или Kv (метрический эквивалент, Kv = Cv / 1.156).
Формула расчёта Cv для воздуха
Qn ≈ 440 × Kv × √(ΔP × p₂), Kv = Cv / 1,156 Qn — расход, нл/мин (нормальные литры в минуту) p₂ — абсолютное давление за клапаном, бар (P_абс − ΔP) ΔP — допустимый перепад давления на клапане, бар Формула для докритического течения (ΔP меньше половины P_абс)
Формула для воды
Cv = Q × √(SG / ΔP) где: Q — расход в галлонах США в минуту (USGPM) SG — относительная плотность жидкости (для воды = 1.0) ΔP — перепад давления в psi
Готовая таблица — Cv серий WAALPC 2W
| Серия | DN, мм | Резьба порта | Cv (ориентир) | Kv (м³/ч, ориентир) | Расход воздуха при ΔP 1 бар, нл/мин | Max расход воды, л/мин |
|---|---|---|---|---|---|---|
| 2W025 | 2.5 | Rc1/8″ – Rc1/4″ | 0.18 | 0.16 | ≈ 170 | 2.5 |
| 2W160-10 | 10 | Rc3/8″ | 2.5 | 2.2 | ≈ 2 370 | 35 |
| 2W160-15 | 15 | Rc1/2″ | 4.2 | 3.6 | ≈ 3 880 | 60 |
| 2W200 | 20 | Rc3/4″ | 7.0 | 6.0 | ≈ 6 470 | 100 |
| 2W250 | 25 | Rc1″ | 10.5 | 9.0 | ≈ 9 700 | 150 |
| 2W350 | 35 | Rc1¼» | 22.0 | 19.0 | ≈ 20 500 | 320 |
| 2W400 | 40 | Rc1½» | 30.0 | 26.0 | ≈ 28 000 | 440 |
| 2W500 | 50 | Rc2″ | 50.0 | 43.0 | ≈ 46 400 | 720 |
Расходы — по Kv для типовых условий: ΔP = 0,1 МПа, давление на входе 0,6 МПа для воздуха (Qn ≈ 1078 × Kv) / 0,3 МПа для воды. Cv и Kv — ориентир, в листе WAAL для 2W не указаны: сверяйте по паспорту.
Практический пример выбора
Задача: перекрытие магистрали сжатого воздуха к пневмостанку с расходом 800 SLPM при давлении 6 бар.
- P_абс = 6 + 1,013 = 7,013 бар; допустимый ΔP = 0,1 бар → p₂ = 6,913 бар
- Kv = 800 / (440 × √(0,1 × 6,913)) = 800 / 366 = 2,19 (Cv ≈ 2,5)
- С запасом 30%: Kv ≥ 2,85 (Cv ≥ 3,3) → 2W160-15 (Cv 4,2 по ориентиру) с запасом
- Если допустим ΔP = 0,5 бар: Kv = 800 / (440 × √(0,5 × 6,513)) ≈ 1,0 — хватает и 2W160-10
Используйте онлайн калькулятор подбора клапана — он сделает расчёт автоматически.
6. Какое напряжение катушки выбрать?
В российской промышленности используются три варианта:
AC 220V (50 Гц)
- Питание от обычной розетки, силовых линий
- Минус: катушка гудит (вибрация 100 Гц), нагревается, потребляет 5-12 ВА в режиме удержания
- Плюс: простой монтаж — без блока питания
- Где применять: устаревшие установки, ручные стенды, простая автоматика
DC 24V
- Постоянный ток 24В, стандарт промышленной автоматики (ПЛК Mitsubishi, Siemens, ОВЕН, КИП Реле)
- Не гудит, тихий, греется меньше
- Потребление 2-5 Вт
- Безопаснее для оператора (низковольтная цепь)
- Это 90% современных систем
- Минус: нужен отдельный блок питания 24В
DC 12V
- Мобильные установки (автомобильное, аккумуляторное питание)
- Реже встречается в стационарной автоматике
Рекомендация: для нового проектирования — DC24V. Для подбора аналога в существующих установках — то напряжение, которое уже есть.
7. Какие серии WAALPC 2W входят в ряд?
Полный модельный ряд из 7 серий:
| Серия | DN, мм | Резьба | Где брать |
|---|---|---|---|
| 2W025 | 2.5 | Rc1/8″ – Rc1/4″ | Прецизионная автоматика, лабораторная |
| 2W160 | 10-15 | Rc3/8″ – Rc1/2″ | Стандарт средней магистрали — самая ходовая |
| 2W200 | 20 | Rc3/4″ | Большая магистраль воздуха или воды |
| 2W250 | 25 | Rc1″ | Центральные магистрали цеха |
| 2W350 | 35 | Rc1¼» | Крупные системы, групповое подключение |
| 2W400 | 40 | Rc1½» | Магистрали с расходом до 1450 л/мин |
| 2W500 | 50 | Rc2″ | Магистральная сеть завода — самый крупный |
Все серии латунные, NBR-уплотнения по умолчанию, AC220V / DC24V (DC12V по запросу).
8. Как подобрать совместимый аналог для Festo VZW и SMC VX?
Подтверждённые пары по полному коду оригинала (присоединительные размеры и характеристики сверяйте по чертежу; напряжение катушки в коде чужого клапана проверяйте отдельно):
| Оригинал | WAALPC | Цена |
|---|---|---|
| Camozzi CFB-A25P-R1 | 2W200-20-AC220V | 2 910 ₽ |
| Festo VZWM-L-M22C-G112-F5-R1 | 2W400-40-AC220V | 8 290 ₽ |
Подобрать совместимый аналог по артикулу оригинала: инженерный подбор аналога импортной пневматики.
Чем 2W отличается от клапана 2V?
2V — тоже двухходовой электромагнитный клапан, но с меньшим рядом: три размера прохода — 2,3, 13 и 25 мм, тогда как у 2W восемь типоразмеров. По листу WAALPC у 2V025 порты G1/8 и G1/4 при проходе 2,3 мм и давлении до 0,7 МПа; у 2V130 порты G3/8 и G1/2 при проходе 13 мм, у 2V250 — G3/4 и G1 при проходе 25 мм, давление 0,05–0,7 МПа. Код читается так же, как у 2W: 2V130-10-AC220V — серия, проход 13,0 мм, порт G3/8, напряжение катушки. В каталоге серия 2V — 4 шт., цена от 690 ₽, например 2V025-08-DC24V — 700 ₽. Для AirTAC подтверждены пары в написании нашего каталога 2V025-06 и 2V025-08 с катушками AC220V и DC24V; пар для 2V130 и 2V250 нет. Среду, температуру и материал клапанов 2V сверяйте по карточке.
9. Какие частые ошибки бывают при монтаже?
❌ Установка клапана в неправильном направлении
На корпусе обычно есть стрелка указывающая направление потока. Установка против стрелки приводит к утечке (клапан не герметизируется обратно) или к преждевременному износу мембраны. Всегда сверяйтесь со стрелкой.
❌ Игнорирование фильтра перед клапаном
Любой 2W клапан очень чувствителен к загрязнениям в среде — окалина, конденсат, стружка попадают на седло и нарушают герметичность. Обязательно ставьте фильтр (для воздуха — QSL циклонный или AW) перед клапаном.
❌ Превышение максимального давления
Серии WAALPC рассчитаны на 0-1.0 МПа (10 бар) для пневматики и 0-0.6 МПа (6 бар) для жидкостей. Превышение приводит к разрушению мембраны или корпуса.
❌ Неправильная резьба порта
Если клапан с G-резьбой (цилиндрической) ставить в R-резьбу (коническую) — будет утечка. Подробнее: резьбы G/R/NPT — таблица совместимости.
❌ Чрезмерный момент затяжки
Перетяжка ломает резьбу или деформирует корпус. Норма для G1/2″: 20-30 Нм. Для G1¼»-G2″: 40-60 Нм. Используйте динамометрический ключ.

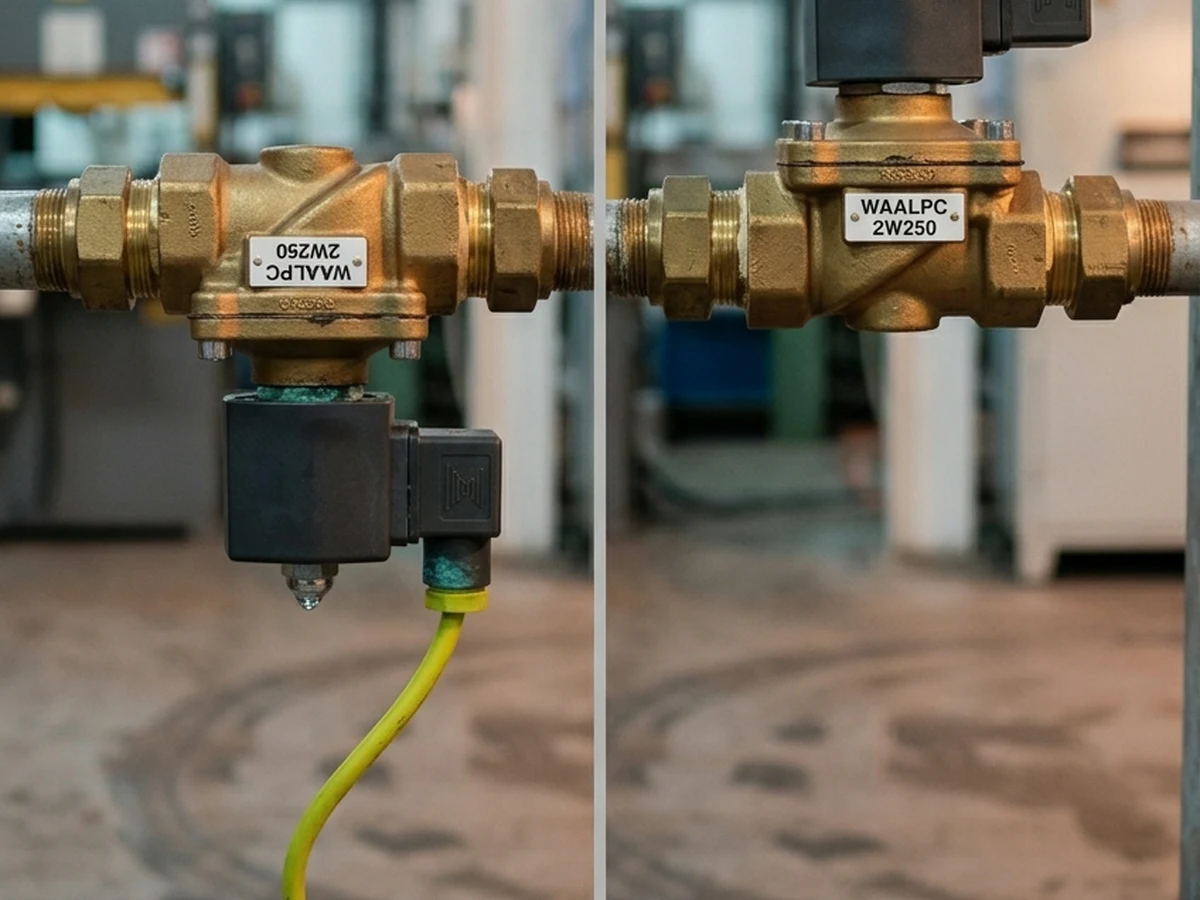

❌ Установка в горизонтали с катушкой вниз
Катушка должна быть направлена ВВЕРХ или горизонтально. Установка катушкой ВНИЗ приводит к попаданию конденсата в обмотку — короткое замыкание.
10. Как диагностировать отказы?
Подробная инструкция в отдельной статье: проверка катушки клапана мультиметром за 6 шагов. Краткие признаки:
- Клапан не открывается при подаче напряжения: проверьте катушку мультиметром (сопротивление 30-150 Ом — норма; 0 Ом — короткое замыкание; бесконечность — обрыв).
- Клапан открывается, но не закрывается: загрязнение седла — снимите, прочистите, замените мембрану.
- Клапан гудит, но не переключается: низкое напряжение питания (упало < 90% от номинала) или подкисший плунжер.
- Утечка через закрытый клапан: износ мембраны (после 50-100 тыс. циклов) — замена ремкомплектом или новый клапан.
Для коротких импульсов воздуха, например продувки, есть другой тип клапана — электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.
Как защитить катушку 24 В от выбросов напряжения — защита катушки 24 В DC.
Чем отличаются Kv и Cv — разница Kv и Cv.
11. Какие вопросы чаще всего задают про клапаны 2W?
Какой ресурс у соленоидного клапана?
При работе в чистой среде (фильтрованный воздух или вода) — 1-2 миллиона циклов или 5-8 лет эксплуатации. Без фильтра — в 3-5 раз меньше. Электромагнитная часть (катушка) обычно живёт дольше механики (мембраны).
Можно ли использовать 2W клапан для управления цилиндром?
Нет, для цилиндра нужен распределитель 3/2 (в каталоге WAALPC — серия 3V, для одностороннего) или 5/2 (серия 4V, для двустороннего). 2W только перекрывает поток — не переключает направление. Цилиндр останется в текущей позиции.
Подходит ли 2W для пара?
Только специальные паровые версии с уплотнением EPDM или PTFE и латунным/нержавеющим корпусом. Стандартный 2W с NBR быстро деградирует от пара (NBR температурный диапазон до 80°C). Наша серия 2W для пара не предназначена: рабочая температура −5…+80 °C.
Что такое «прямого действия» и «пилотный» — простыми словами?
Прямого действия: катушка сама дёргает клапан — работает при любом давлении. Пилотный: катушка открывает маленький канал, через который давление само открывает большой клапан — экономия энергии, но нужен минимальный перепад 0.5 бар (0.05 МПа) в системе. Для DN до 15 мм — прямого действия; для DN 20+ — пилотный.
Как часто включать клапан без вреда?
2W клапаны рассчитаны на частоту 5-10 переключений в секунду максимум. Для высокочастотной работы (тысячи раз в минуту) берите специальные high-speed серии или поршневые клапаны. Стандартная промышленная нагрузка — 100-1 000 переключений в час. Давление контролируют манометром — манометр серии W, от 310 ₽.
Можно ли использовать WAALPC для пищевой промышленности?
Для контакта со средой непосредственно — нет, нужна нержавеющая сталь и сертификат FDA/3-A. Для технических контуров (вода в систему охлаждения пищевого оборудования, без прямого контакта) — подходит. Серии в нержавейке (SS-2W) — срок в карточке.
Какой клапан лучше — латунный или пластиковый?
Латунь — для серьёзных промышленных задач (давление до 10 бар, температура до 80°C, любые масла). Пластик — для лабораторных установок, систем низкого давления (до 6 бар), холодной воды. Цена пластикового на 30-40% ниже, но ресурс в 2-3 раза меньше.
По теме:
- Пневмоостров что это такое — где ставят распределители в системе
- PNP и NPN датчики — отличия — как контролировать положение клапана/цилиндра
⚠️ Какие 5 ошибок при выборе и монтаже 2W мы видим у заказчиков?
Эти ошибки приводят к гарантийным отказам в первые 2-6 месяцев. Все 5 — реальные случаи, не теоретические:
❌ Ошибка №1: Поставили пилотный 2W на магистраль с 0 бар
Пилотный клапан открывается за счёт перепада давления — ему нужен минимальный перепад 0.5 бар (0.05 МПа) на входе. На «висящей» линии (компрессор выключен, или магистраль перекрыта снаружи) клапан физически не откроется, даже если катушка тянет. Решение: для линий, где давление может падать до нуля — берите серию прямого действия (2W025, малые 2W160). Их меньше в каталоге, и они дороже, но это единственный вариант для нулевого входного давления.
❌ Ошибка №2: Катушка установлена вниз
Идеальная установка катушки — вверх или вбок. Вниз — конденсат от магистрали будет копиться в катушке, провоцируя коррозию обмотки и КЗ. Катушки 2W не герметичны на 100% (стандарт IP65, но не IP68). В цехах с влажным воздухом катушка вниз — это +1 отказ в год гарантировано. Симптом: на катушке белый налёт окалины, измеренное сопротивление падает (КЗ витков).
❌ Ошибка №3: Поставили без фильтра перед клапаном
Окалина из старых стальных труб, влага, частицы масла — всё это летит в седло клапана и подклинивает плунжер. Через 2-3 месяца клапан перестаёт переключаться. Решение: всегда ставьте перед 2W фильтр-влагоотделитель 5 мкм или меньше. Это не «опция», это базовая часть линии.
❌ Ошибка №4: Перепутали стрелку направления потока
На корпусе 2W есть стрелка направления потока. Если воздух идёт против стрелки — клапан в большинстве случаев не закроется (мембрану «выдавит»). Симптом: на индикации «закрыт», но воздух идёт. Решение: перед монтажом найдите стрелку (обычно отлита прямо на корпусе) и поставьте по ходу потока. Стрелка не «декоративная».
❌ Ошибка №5: Превышение давления Pmax
У нашей серии 2W: 0,7 МПа для воздуха и газа, 0,5 МПа для воды (по листу серии). Превышение → мембрана рвётся, седло деформируется, утечка. Это не выдумано: летом 2023 один цех поставил 2W160 на линию 12 бар — через 2 недели в линии разрыв. Всегда проверяйте паспортный Pmax + сравнивайте с вашей системой. Запас не помешает: давление 8 бар → берите клапан до 10-12 бар.
Нужна помощь с выбором конкретной серии?
Поставляем все 7 серий 2W025-2W500 на воздух/воду/пар. Если не знаете, какая нужна — отправьте параметры магистрали (диаметр, давление, среда), подберём за 5 минут.
📱 Также можно скинуть фото клапана на WhatsApp +7 909 934-23-68 — определим серию по корпусу за минуту.
По теме: Как проверить электромагнитный клапан мультиметром — прозвонка катушки, нормы сопротивления по напряжению, калькулятор исправности.
