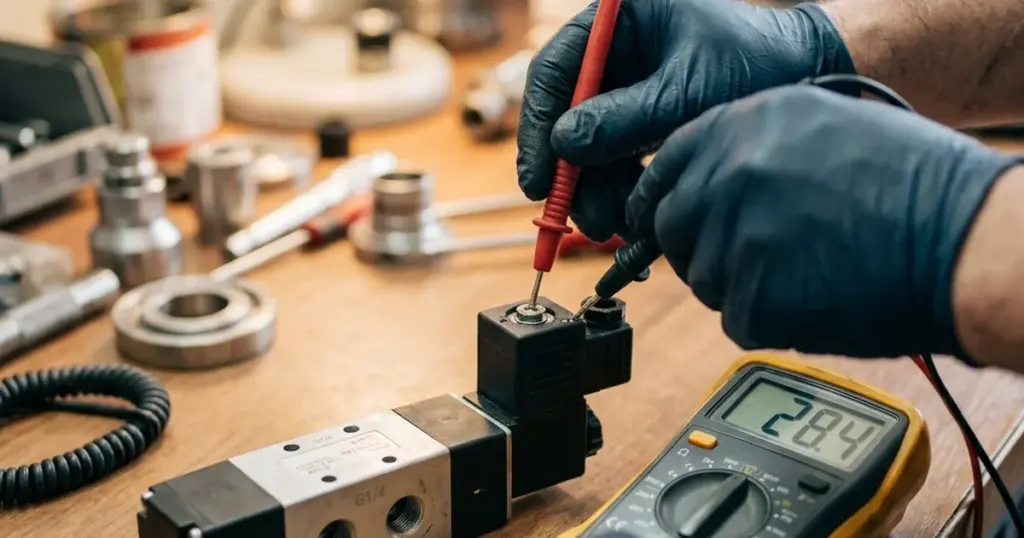

Как проверить электромагнитный клапан мультиметром

Краткий ответ: электромагнитный клапан проверяют мультиметром в двух точках. Первое — сопротивление обмотки катушки в режиме измерения Ом: обесточить клапан, снять разъём и приложить щупы к контактам катушки. Исправная катушка показывает конечное сопротивление в характерном для своего напряжения диапазоне (24 В DC — обычно десятки–сотни ом, 220 В AC — примерно 1000–2500 Ом); «OL» (бесконечность) означает обрыв обмотки, а сопротивление заметно ниже нормы — межвитковое замыкание. Второе — напряжение питания в режиме V (DC или AC): проверить, что на разъём при команде реально приходит номинал катушки. Если катушка «звонится» нормально и питание есть, а клапан не срабатывает — причина механическая (залипание золотника, засор пилота), и её ищут по методике из статьи о диагностике отказа электромагнитного клапана. Совместимые распределители с катушками на любое напряжение — в каталоге распределителей CORNETA.

Что именно меряет мультиметр в электромагнитном клапане

Электромагнитный (соленоидный) клапан — это катушка и подвижный сердечник. Подали на катушку номинальное напряжение — сердечник втянулся и переключил золотник или открыл седло; сняли — пружина вернула всё обратно. Мультиметром напрямую проверяют только электрическую часть, и делают это в двух режимах:

Эти два измерения отвечают на два разных вопроса. Сопротивление обмотки отвечает «жива ли катушка сама по себе». Напряжение на разъёме отвечает «приходит ли на неё питание из шкафа». Клапан переключается только когда оба ответа положительные: катушка цела и на неё подан номинал. Поэтому диагностику всегда ведут в этом порядке — сначала звонят катушку, потом проверяют питание.

Важно сразу оговорить границу метода. Мультиметр проверяет электрику, но ничего не говорит о механике и пневматике: залип ли золотник, засорился ли пилотный канал, есть ли управляющее давление. Если катушка звонится нормально и питание в норме, а клапан молчит — причина не электрическая, и дальше идут по механической методике из отдельного разбора диагностики отказа электромагнитного клапана.

Сопротивление обмотки и мощность катушки: формула связи

Чтобы понять, какое сопротивление считать «нормальным», надо помнить, откуда оно берётся. Для катушки постоянного тока в установившемся режиме работает закон Ома: ток ограничен только омическим сопротивлением медной обмотки. Отсюда прямая связь сопротивления, напряжения и мощности катушки:

Из формулы видно главное правило: при одном напряжении чем мощнее катушка, тем ниже её сопротивление. Маломощная пилотная катушка распределителя (типичная мощность 1,5–5 Вт) на 24 В даёт сотни ом, мощная катушка прямого действия того же напряжения — десятки ом. Поэтому «нормальное» сопротивление — это всегда диапазон, а не одно число: точное значение задаёт мощность конкретной катушки.

Расчёт на реальном артикуле. Возьмём пилотную катушку распределителя 3V210-10-DC24V (напряжение 24 В DC, цена 660 ₽) с типовой для этого класса мощностью около 4,5 Вт:

• Ожидаемое сопротивление обмотки: R = U² / P = 24² / 4,5 = 576 / 4,5 ≈ 128 Ом.
• Если бы та же катушка была мощнее, 8 Вт: R = 576 / 8 = 72 Ом.
• Если бы менее мощной, 2 Вт: R = 576 / 2 = 288 Ом.

Вывод по числу: для пилотной катушки 24 В DC мультиметр в норме покажет что-то в коридоре примерно от нескольких десятков до двух-трёх сотен ом — конкретика зависит от мощности. Замерили и получили, скажем, 130 Ом — обмотка цела. Получили «OL» — обрыв. Получили 5 Ом вместо ожидаемых 130 — межвитковое замыкание, часть обмотки закорочена. Именно поэтому перед выводами полезно прикинуть по формуле, что вообще ждать: паспортную мощность катушки берут из описания серии, и тогда любое резкое отклонение замера сразу читается как дефект.

Как измерить сопротивление катушки мультиметром: по шагам

Прозвонка катушки — операция на пару минут, но порядок важен: измерение под напряжением испортит и результат, и прибор.

Отдельно про «звонок» в режиме прозвонки со звуковым сигналом (значок диода/зуммера): он удобен как экспресс-тест обрыва — если пищит, цепь есть, если молчит, обрыв. Но точное сопротивление зуммер не покажет и межвитковое замыкание не поймает, поэтому для катушки правильнее режим Ом с числовым значением, а не только звуковой прозвон.

Нормальные значения сопротивления по напряжению катушки

Напряжение катушки у распределителей WAALPC зашито в суффикс артикула: DC12V, DC24V, DC36V, AC36V, AC110V, AC220V. По этому суффиксу и подбирают ожидаемый диапазон сопротивления. Значения ниже — ориентировочные коридоры для распространённых катушек; точное число внутри коридора задаёт мощность (см. формулу выше).

Напряжение катушки	Род тока	Типовое сопротивление обмотки (холодной)	Обрыв	Межвитковое КЗ
12 В DC	постоянный	≈ 10–120 Ом	OL (∞)	≪ нормы, близко к 0
24 В DC	постоянный	≈ 30–300 Ом	OL (∞)	≪ нормы
36 В DC	постоянный	≈ 80–600 Ом	OL (∞)	≪ нормы
36 В AC	переменный	≈ 60–300 Ом	OL (∞)	≪ нормы
110 В AC	переменный	≈ 250–800 Ом	OL (∞)	≪ нормы
220 В AC	переменный	≈ 1000–2500 Ом	OL (∞)	≪ нормы

Как пользоваться таблицей: смотрим суффикс артикула, находим строку, сравниваем замер. Например, катушка 24 В DC показала 140 Ом — это середина коридора 30–300, обмотка исправна. Та же катушка показала 12 Ом — сильно ниже коридора, значит межвитковое замыкание. Показала «OL» — обрыв. Логика одинакова для любого напряжения; меняются только числа диапазона.

Важная оговорка про переменный ток. У AC-катушек мультиметр в режиме Ом меряет омическое сопротивление медной обмотки. В работе ток такой катушки ограничивается не только этим сопротивлением, но и индуктивным сопротивлением (реактансом) — поэтому рабочий импеданс катушки в разы больше, чем показывает мультиметр на постоянном токе. Не пугайтесь, что «омическое» сопротивление AC-катушки 220 В (1000–2500 Ом) выглядит маленьким для такого напряжения: это нормально, полное сопротивление под переменным током значительно выше.

Обрыв обмотки и межвитковое замыкание: как различить

Два самых частых электрических дефекта катушки дают противоположные показания мультиметра. Их важно не перепутать, потому что вывод один — замена, но причина и сопутствующие симптомы разные.

Обрыв

Обмотка порвана

OL (∞)

Цепи нет — прибор показывает бесконечность, зуммер молчит

оба = замена

КЗ витков

Часть витков замкнута

≪ нормы

Сопротивление в разы ниже ожидаемого, катушка греется и гудит

Обрыв — обмотка физически разорвана (перегрев, вибрация, коррозия вывода). Мультиметр показывает «OL», клапан не срабатывает вообще, ни звука, ни движения. Диагноз однозначный: цепи нет.

Межвитковое замыкание — соседние витки закоротились сквозь повреждённую эмалевую изоляцию (чаще из-за перегрева). Работающих витков остаётся меньше, сопротивление падает, ток растёт. Симптомы коварнее обрыва: катушка может ещё как-то тянуть сердечник, но сильно греется, гудит, а в цепи с защитой — выбивает предохранитель или автомат. Чтобы поймать межвитковое, и нужен именно числовой замер сопротивления: сравнить с ожидаемым по формуле или таблице. Просадка в разы — приговор. Кстати, частая первопричина деградации изоляции DC-катушки — коммутационные броски напряжения при отключении; как их гасить, разобрано в статье о защите катушки 24 В DC от ЭДС самоиндукции.

Как проверить питание катушки без разборки

Если катушка звонится нормально, а клапан не срабатывает — вторая половина проверки — убедиться, что на катушку вообще приходит питание. Это делается без снятия клапана, прямо на месте, на разъёме под напряжением.

Такая двухходовка — сопротивление обмотки обесточенной катушки плюс напряжение на разъёме под командой — закрывает всю электрическую часть диагностики без единого разбора клапана. Если оба измерения в норме, электрика исправна, и клапан снимают для проверки механики и пневмопилота. Перевести замеренные величины между единицами (например, потери на проводке в процентах и вольтах) удобно в конвертере единиц.

Что мультиметр не покажет: граница метода

Мультиметр — инструмент для электрики, и на этом его возможности заканчиваются. Даже когда обе электрические проверки пройдены, клапан может не работать по причинам, которые прибором не ловятся:

Признак, что дело не в электрике, простой: катушка при команде отчётливо щёлкает (сердечник втягивается), сопротивление и питание в норме, но пневматического переключения нет. Тогда мультиметр откладывают и переходят к механической и пневматической диагностике — по звуку, по управляющему давлению, по разбору золотниковой группы. Полная методика поиска механического отказа собрана в статье о диагностике отказа электромагнитного клапана; там же — что делать, если щелчка нет вовсе.

Как проверить срабатывание электромагнитного клапана

Прозвонка отвечает за электрику, но живая катушка ещё не значит, что клапан переключает воздух. Срабатывание проверяют иначе: подают на клапан давление и команду и смотрят, идёт ли поток по рабочему каналу. Делают это на стенде или прямо в линии.

Про ручной дублёр — честно. У пилотных распределителей WAALPC 3V, 4V и MVSC на головке пилота есть ручной дублёр: им переключают золотник без подачи напряжения на катушку. Он бывает двух видов — кнопочный без фиксации (нажал отвёрткой, сработало, отпустил — вернулось) и винтовой с фиксацией (нажал и повернул — осталось включённым). Это сильный диагностический приём: переключается дублёром, но молчит под напряжением — неисправность электрическая (катушка или питание), её ищут мультиметром; не переключается и дублёром — причина механическая или пневматическая (залипание золотника, засор пилота, нет управляющего давления). У мембранных клапанов серии 2W ручного дублёра часто нет: они сервоуправляемые — катушка открывает лишь пилотное отверстие, а основной проход открывает само входное давление через мембрану, внешнего механического дублёра на них ставят не всегда. Прямоходовые исполнения (2WA, 2L) двигают седло напрямую. Наличие дублёра всегда смотрят по конкретному артикулу — в каталоге электромагнитных клапанов или распределителей 3V/4V/MVSC.

Как проверить герметичность и засорение клапана

Механически исправный клапан обязан не только переключаться, но и держать среду: в закрытом состоянии не пропускать, в открытом — давать свободный проход. Это две противоположные проверки, и обе делаются под давлением.

Первопричина и пропуска, и засора чаще всего одна — загрязнённый или влажный сжатый воздух: окалина и конденсат садятся на седло и в узкие пилотные каналы. Поэтому перед клапаном ставят фильтр-влагоотделитель, а при повторяющемся залипании клапан промывают или меняют. Полная методика поиска механического отказа — по звуку, управляющему давлению и разбору золотниковой группы — в статье о диагностике отказа электромагнитного клапана.

Как проверить электромагнитный клапан без мультиметра

Мультиметр под рукой не всегда, а работоспособность клапана можно грубо оценить и без него — по четырём косвенным признакам.

Эти признаки дают быстрый ответ «живой или нет», но не различают обрыв и межвитковое замыкание и не измеряют питание. Для точного диагноза катушку всё же прозванивают мультиметром в режиме Ом, как описано выше. А чтобы понять, электрика виновата или механика, надёжнее всего связка «ручной дублёр плюс щелчок»: переключается дублёром, но молчит под напряжением — ищите электрику; молчит и под дублёром — механику.

Напряжения катушек распределителей WAALPC: 3V, 4V, MVSC

Чтобы знать, какое питание и какое сопротивление ждать, надо прочитать напряжение катушки из артикула. В каталоге CORNETA распределители идут сериями 3V, 4V и MVSC (плюс трёхпозиционные варианты 4V-5-3 и MVSC-5-3), каждая — с катушкой на выбранное напряжение. Суффикс напряжения ставится в конце артикула и на цену внутри серии не влияет.

Серия	Тип	Напряжения катушки	SKU	Цены, ₽
3V	Распределитель 3/2, пилотный	DC12V, DC24V, DC36V, AC36V, AC110V, AC220V	228	660–2300
4V	Распределитель 5/2, пилотный	DC12V, DC24V, DC36V, AC36V, AC110V, AC220V	280	900–2300
4V-5-3	Распределитель 5/3, трёхпозиционный	DC24V, AC220V и др.	84	1630–3220
MVSC	Распределитель 5/2, увеличенный расход	DC12V, DC24V, DC36V, AC110V, AC220V	72	1200–17050
MVSC-5-3	Распределитель 5/3, увеличенный расход	DC24V, AC220V и др.	72	2520–4600

Разбор суффикса на примере: в артикуле 3V210-10-DC24V хвост DC24V означает катушку постоянного тока 24 В — при прозвонке ждём десятки–сотни ом, при проверке питания на разъёме ждём около 24 В постоянного. У 4V210-08-AC220V суффикс AC220V — катушка переменного тока 220 В: омическое сопротивление обмотки порядка 1000–2500 Ом, напряжение питания около 220 В переменного. Цена от напряжения не зависит: базовый 3V210-10 стоит 660 ₽ и с катушкой DC12V, и с DC24V, и с AC220V — меняется только катушка. Если под рукой нет исправного образца для сравнения, ожидаемое сопротивление всегда можно прикинуть по формуле R = U²/P, зная мощность катушки из паспорта серии. Подобрать распределитель под нужное напряжение и присоединение помогает онлайн-подборщик распределителя, а найти совместимый аналог импортного клапана по артикулу оригинала — поиск аналога.

Симптом → причина → что делать (шпаргалка)

Симптом	Вероятная причина	Что делать
Катушка не звонится — «OL» / ∞	Обрыв обмотки	Заменить катушку
Сопротивление ≈ 0 или в разы ниже нормы	Межвитковое замыкание	Заменить катушку
Катушка звонится, но нет щелчка при команде	Нет питания на разъёме (предохранитель, выход ПЛК, обрыв провода)	Проверить напряжение (режим V) на разъёме под командой
Щёлкает, но воздух не переключается	Залипание золотника / засор пилота / давление ниже минимального	Поднять давление до рабочего, продуть или разобрать золотниковую группу
Катушка греется и гудит (переменный ток)	Заклинил сердечник или межвитковое КЗ	Снять, проверить ход сердечника; заменить катушку при КЗ
Срабатывает через раз	Влага и загрязнение воздуха, слабое давление	Поставить фильтр-влагоотделитель, поднять давление
Питание есть, катушка цела, а клапан молчит	Механический отказ (пилот, мембрана, пружина)	Перейти к диагностике отказа клапана

Часто задаваемые вопросы

Какое сопротивление у исправной катушки электромагнитного клапана 24 В

Для катушки 24 В постоянного тока мультиметр в норме показывает конечное сопротивление в коридоре примерно от нескольких десятков до двух-трёх сотен ом (ориентир 30–300 Ом). Точное значение задаёт мощность катушки по формуле R = U²/P: маломощная пилотная катушка 2–3 Вт даёт 200–300 Ом, мощная катушка прямого действия — десятки ом. Для типовой пилотной катушки 4,5 Вт расчёт даёт около 128 Ом. «OL» (бесконечность) — обрыв обмотки; значение в разы ниже ожидаемого — межвитковое замыкание.

Как прозвонить катушку клапана мультиметром

Обесточить клапан, снять с катушки разъём, поставить мультиметр в режим Ом (предел 200–2000 Ом). Приложить щупы к двум силовым контактам катушки — полярность не важна. Конечное сопротивление в диапазоне для своего напряжения означает, что обмотка цела. Затем проверить изоляцию: щуп на контакт, второй на металлический корпус — в норме «OL». Измерять сопротивление под напряжением нельзя: показания будут ложными, а прибор можно повредить.

Как отличить обрыв обмотки от межвиткового замыкания

По значению сопротивления. Обрыв — мультиметр показывает «OL» (бесконечность), цепи нет, клапан не реагирует вообще. Межвитковое замыкание — сопротивление заметно ниже нормы (часть витков закорочена), при этом катушка может ещё частично тянуть, но перегревается, гудит и выбивает защиту по току. Чтобы поймать межвитковое, нужен числовой замер и сравнение с ожидаемым сопротивлением по таблице или формуле — просто «звонок» зуммером его не выявит. В обоих случаях катушку меняют.

Можно ли проверить электромагнитный клапан не снимая его

Частично да. Напряжение питания меряют прямо на разъёме под командой, не снимая клапан: режим V (DC или AC по типу катушки), щупы на контакты — должен быть номинал катушки. А вот сопротивление обмотки корректно мерить только на обесточенной катушке со снятым разъёмом, иначе показания ложные. То есть проверка питания — на месте, прозвонка катушки — с отключением. Механику (залипание золотника, засор пилота) без разбора мультиметром не проверить.

Почему у катушки 220 В переменного тока маленькое сопротивление

Потому что мультиметр меряет только омическое сопротивление медной обмотки (порядка 1000–2500 Ом), а в работе ток AC-катушки ограничивается ещё и индуктивным сопротивлением (реактансом). Полный рабочий импеданс катушки под переменным током в разы выше её омического сопротивления, поэтому при 220 В она потребляет умеренный ток. Низкое «омическое» сопротивление AC-катушки — это норма, а не дефект; сравнивать замер надо именно с диапазоном для переменного тока, а не пересчитывать через закон Ома как для постоянного.

Катушка звонится нормально и питание есть, а клапан не работает — почему

Значит неисправность не электрическая, а механическая или пневматическая. Самое частое: залипание золотника от загрязнённого или влажного воздуха, засор пилотного канала у распределителей с пилотным управлением (4V, MVSC), недостаток управляющего давления на входе. Признак — катушка при команде щёлкает (сердечник втягивается), но пневматического переключения нет. Мультиметр тут бессилен; дальше идут по механической методике из статьи о диагностике отказа электромагнитного клапана: проверяют управляющее давление, чистят или разбирают золотниковую группу.

Как проверить, работает ли электромагнитный клапан

Полная проверка идёт в три уровня. Первый — электрика: прозвонить катушку мультиметром в режиме Ом (конечное сопротивление в диапазоне для своего напряжения — обмотка цела) и проверить питание на разъёме. Второй — срабатывание: подать на клапан рабочее давление и номинал на катушку, при команде должен быть слышен щелчок сердечника, а на рабочем выходе (порт 2 или 4) появиться поток; снятие команды — сброс в выхлоп. Третий — герметичность: в закрытом состоянии клапан не должен пропускать (мыльный раствор или слух), в открытом — давать полный проход. У пилотных распределителей 3V, 4V, MVSC есть ручной дублёр: если под ним клапан переключается, а под напряжением нет — виновата электрика.

Как проверить электромагнитный клапан без мультиметра

По четырём косвенным признакам. По щелчку — при команде исправная катушка втягивает сердечник с отчётливым звуком, тишина означает нет питания или обрыв. По продувке — под давлением и командой на рабочем выходе появляется поток, при снятии команды поток сбрасывается. Ручным дублёром — на пилотных 3V, 4V, MVSC нажать дублёр без напряжения: переключается механически, значит золотник и пневматика целы. По нагреву — рабочая катушка под напряжением ощутимо нагревается (идёт ток), холодная при поданном питании указывает на обрыв. Способы дают грубый ответ «живой или нет», но не различают обрыв и межвитковое замыкание — для этого нужен числовой замер сопротивления мультиметром.

Как проверить катушку электромагнитного клапана, не снимая его

Снимать сам клапан с линии не нужно. Для прозвонки достаточно обесточить его и снять с катушки разъём (обычно DIN 43650): щупы мультиметра в режиме Ом на два силовых контакта — конечное сопротивление в диапазоне для своего напряжения означает исправную обмотку, «OL» — обрыв, значение в разы ниже нормы — межвитковое замыкание. Питание проверяют вообще не разбирая ничего — на разъёме под командой в режиме V (постоянного или переменного тока по типу катушки), там должен быть номинал. Косвенно, без приборов, катушку оценивают по щелчку сердечника и по нагреву под напряжением. Измерять сопротивление на подключённой к питанию катушке нельзя — показания будут ложными, а прибор можно повредить.
