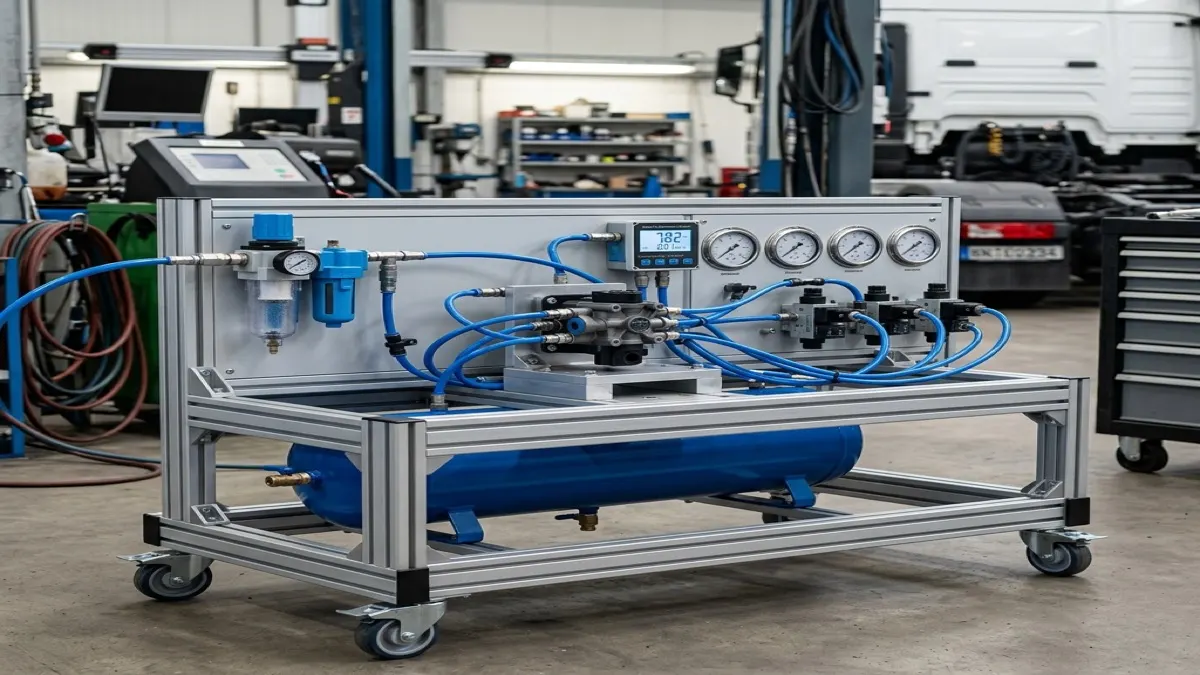

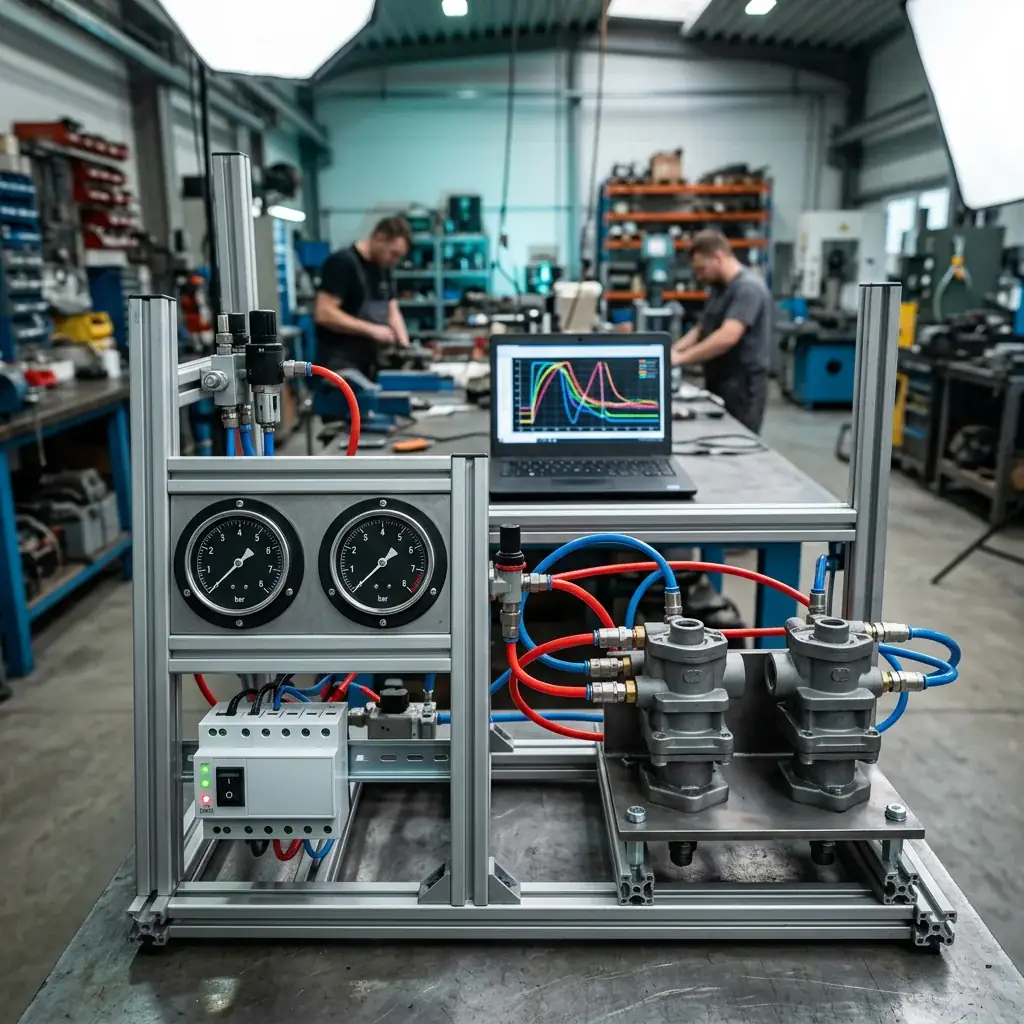

Пневматический испытательный стенд для тормозных клапанов грузовиков: схема, BOM и подбор компонентов

Тормозные клапаны WABCO, Knorr-Bremse и Haldex — сердце пневматической тормозной системы грузовика. После ремонта или дефектовки каждый клапан необходимо проверить: убедиться в правильном срабатывании, отсутствии утечек и точности давления настройки. Без испытательного стенда эту проверку провести невозможно — установить непроверенный клапан на транспортное средство категорически недопустимо.

Промышленные испытательные стенды — например, Jaltest PTB — решают задачу полностью: до 20 бар, CAN-интерфейс, диагностическое ПО. Но стоят они от 8 000 € и рассчитаны на крупные сервисные дилерские центры. Для 90% сервисов, занимающихся ремонтом тормозных клапанов, достаточно стенда до 0,8 МПа (8 бар), собранного из промышленных китайских компонентов. Такой стенд покрывает стандартные тормозные клапаны, ускорительные клапаны, EBS-клапаны WABCO/Knorr и клапаны управления прицепом.

В этой статье — типовая схема такого стенда, полная спецификация (BOM) с компонентами WAALPC, XCPC и E.MC, сравнение с готовыми решениями и реальный кейс сборки стенда для испытания двухконтурных клапанов Scania.

Зачем нужен испытательный стенд тормозных клапанов

Испытательный стенд для тормозных клапанов решает три принципиально разные задачи, и все три критически важны для безопасности:

• Функциональная проверка — проверяется срабатывание клапана: момент открытия и закрытия, ход штока, плавность нарастания давления на выходе. Клапан с залипающим золотником или деформированной диафрагмой будет работать нестабильно на транспортном средстве.
• Проверка на утечки — стенд удерживает статическое давление в закрытом положении клапана, и технический специалист контролирует, нет ли падения давления на манометре или пузырьков при обмыливании. Допустимая утечка нормируется производителем — обычно не более 5 см³/мин.
• Настройка давления срабатывания — многие клапаны имеют регулировочный винт, которым задаётся точка срабатывания. Без стенда с контрольным манометром выставить давление с точностью ±0,02 МПа невозможно.

Потребители испытательных стендов — это прежде всего сервисные центры по ремонту тормозных систем грузовиков и прицепов, предприятия грузовых перевозок с собственной ремонтной базой (парк от 30–50 единиц техники), а также заводы-изготовители прицепов, которым необходимо проводить выходной контроль тормозных узлов перед отгрузкой.

Важно: стандартные испытательные стенды до 0,8 МПа совместимы с тормозными клапанами всех трёх ключевых производителей — WABCO, Knorr-Bremse и Haldex. Все они рассчитаны на рабочее давление в диапазоне 6–8,5 бар, что укладывается в параметры стандартного стенда. Различаются только типы присоединения — резьба G, метрическая или фланец, под которые изготавливаются сменные монтажные адаптеры.

Требования к пневматике стенда

Перед выбором компонентов необходимо определить ключевые параметры пневматической части стенда. Они жёстко регламентированы — отклонения могут привести как к некорректным результатам испытания, так и к повреждению испытываемого клапана.

Почему 0,8 МПа достаточно для большинства задач? Сервисные центры проводят функциональные испытания — проверку срабатывания и герметичности клапана при его номинальном рабочем давлении. Это не опрессовка на прочность (которую делает производитель на заводе), а именно функциональная проверка. Большинство стандартных тормозных клапанов европейских грузовиков (WABCO, Knorr-Bremse, Haldex) рассчитаны на рабочее давление системы 6,2–7,5 бар — и стенд до 0,8 МПа покрывает этот диапазон полностью. Для клапанов с рабочим давлением 8–8,5 бар (верхняя граница некоторых систем) рекомендуется стенд до 1,0 МПа — это следует учитывать при выборе компонентов через конфигуратор. Пружинные тормоза и HP-контуры специальных систем (WABCO/Scania) требуют давления от 1,0 МПа и выше.

Типовая схема пневматического стенда

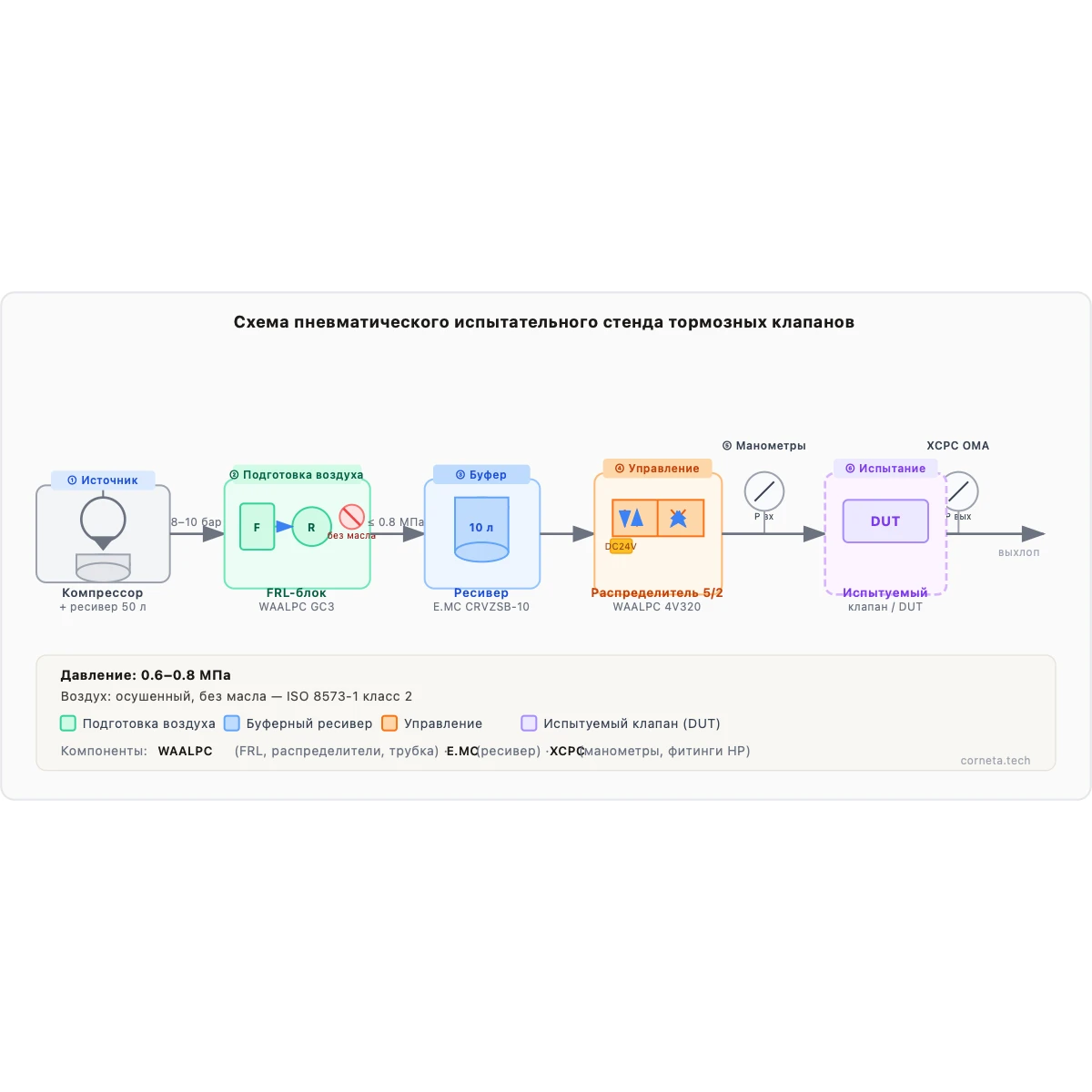

Типовая схема пневматического испытательного стенда с буферным ресивером, FRL-блоком и управляющим распределителем 5/2

Стенд состоит из шести последовательно соединённых функциональных узлов. Порядок монтажа принципиален — каждый узел выполняет свою задачу, и перестановка нарушает логику работы.

1. Источник давления — компрессор 8–10 бар, ресивер ≥ 50 л. Компрессор должен обеспечивать рабочее давление не менее 8–10 бар — с запасом относительно максимального испытательного давления стенда. Ресивер объёмом от 50 литров обязателен: он демпфирует пульсации компрессора и обеспечивает стабильный расход воздуха в момент срабатывания клапана. Без ресивера давление в магистрали просядет при каждом цикле испытания.
2. FRL-блок без лубрикатора — осушение + фильтрация 5 мкм. Блок подготовки воздуха включает только фильтр и регулятор давления — без лубрикатора (маслёнки). Это принципиально: масло, попавшее в тормозной клапан, разрушает резиновые уплотнения NBR и EPDM, что делает клапан непригодным. Фильтр с тонкостью фильтрации 5 мкм задерживает частицы, которые могут повредить рабочие поверхности клапана. Регулятор обеспечивает точную установку испытательного давления с точностью ±0,02 МПа.
3. Буферный ресивер — E.MC CRVZSB-10 (10 л, нержавеющая сталь). Буферный ресивер на 10 литров, установленный после FRL-блока, сглаживает пульсации давления непосредственно перед испытываемым клапаном. В момент резкого открытия клапана в испытательном контуре происходит быстрое истечение воздуха — без буферного ресивера давление упадёт ниже заданного, и результат испытания окажется некорректным. Нержавеющая сталь корпуса гарантирует отсутствие коррозии и загрязнения воздуха ржавчиной.
4. Управляющий распределитель 5/2 — WAALPC 4V320, DC24V или ручной. Электромагнитный или ручной распределитель 5/2 управляет подачей сжатого воздуха к испытываемому клапану. В автоматизированном варианте стенда используется электромагнитное управление DC24V для циклических испытаний с заданным числом циклов. В ручном варианте — ручной переключатель. Размер G 3/8 обеспечивает достаточный проходной сечение для расходов до 500 Нл/мин.
5. Манометры (2 шт.) — на входе и выходе испытываемого клапана, класс 1.6. Два контрольных манометра — ключевые измерительные элементы стенда. Входной манометр фиксирует давление питания, подаваемое на испытываемый клапан. Выходной манометр показывает давление на выходе клапана в момент его срабатывания. Класс точности 1.6 означает погрешность не более 1,6% от верхнего предела шкалы — для шкалы 0–1,0 МПа это ±0,016 МПа, что достаточно для большинства испытаний.
6. Испытываемый клапан (DUT) — монтируется на сменный стенд-адаптер. Device Under Test (DUT) — испытываемый клапан — крепится на сменный монтажный адаптер, который изготавливается под конкретный тип присоединения. Сменные адаптеры под резьбу G, DIN и фланец позволяют испытывать клапаны разных производителей на одном стенде без переделки трубопроводов.

BOM — спецификация компонентов для стенда до 0,8 МПа

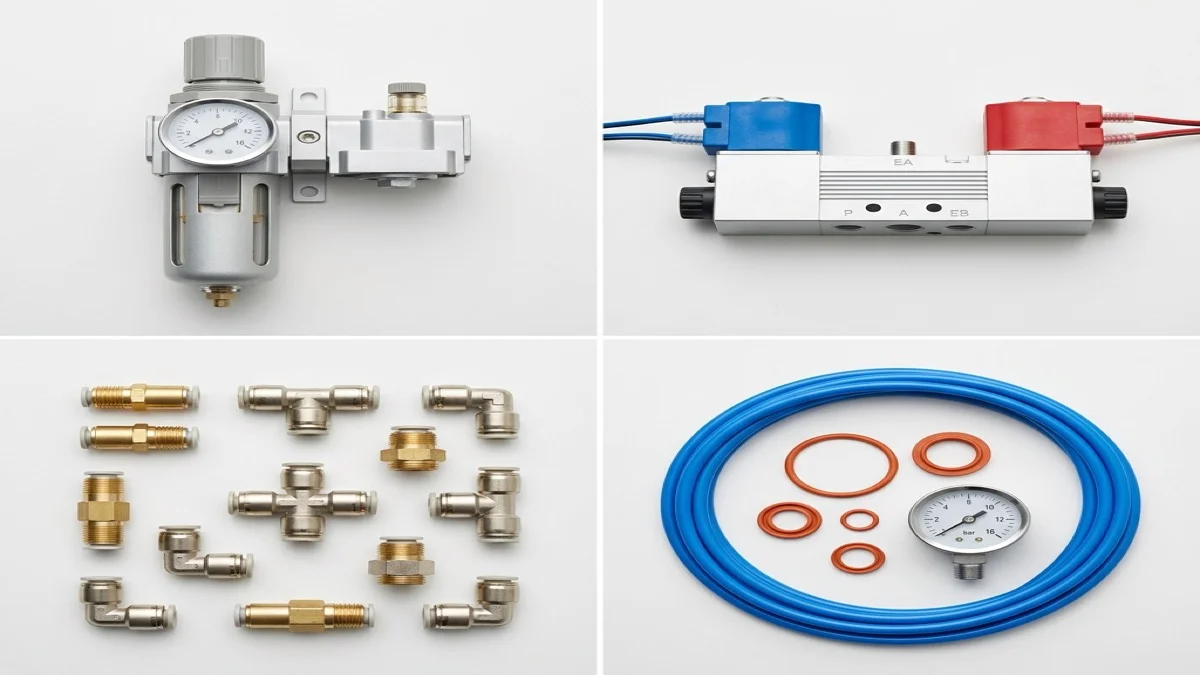

Компоненты для самосборного испытательного стенда — китайские аналоги уровня AirTAC/Festo

Все компоненты из таблицы ниже — китайские аналоги уровня AirTAC/Festo, проверенные в промышленной эксплуатации. Бренды WAALPC, XCPC и E.MC поставляются с сертификатами ISO 9001 и успешно применяются на производственных линиях в России с 2015 года. Общая стоимость комплекта составляет 25 000–40 000 руб., что примерно в 15–20 раз дешевле готового стенда Jaltest PTB (от 600 000 руб. в российских ценах).

Несколько комментариев к BOM. Позиция 1 — FRL-блок — заказывается в исполнении без лубрикатора: только фильтр-регулятор (FR), без маслёнки (L). Позиция 3 — два распределителя — необходимы для стенда с двухконтурной схемой испытания (подача и управляющий сигнал). Для одноконтурного стенда достаточно одного. Позиция 9 — предохранительный клапан настраивается на 0,9 МПа и защищает схему от превышения давления при ошибке оператора.

Как выбрать давление испытания

Давление испытания определяется типом испытываемого клапана и нормативными документами производителя. Существует три принципиально разных режима испытания, каждый из которых требует разной конфигурации стенда:

• 0,6 МПа — обкатка и регулировка после ремонта. Используется на первом этапе проверки только что отремонтированного клапана. При пониженном давлении выявляются грубые дефекты сборки, не правильно установленные уплотнения, перекос золотника. Только после нормальной работы при 0,6 МПа давление поднимается до рабочего.
• 0,8 МПа — стандартное функциональное испытание. Рабочий режим для большинства тормозных клапанов грузовиков. При этом давлении проверяется точность срабатывания, герметичность в закрытом положении и стабильность выходного давления. Стенд из нашего BOM рассчитан именно на этот режим.
• 1,0+ МПа — испытание пружинных тормозов и HP-контуров. Пружинные тормозные камеры требуют давления сброса от 0,75 до 1,2 МПа. Специальные высокодавленные контуры (WABCO/Scania) работают при 2,2 МПа. Для этих испытаний стандартный BOM не подходит — требуются компоненты с повышенным давлением.

В таблице ниже — соответствие типов клапанов и режимов испытания. Для автоматического подбора BOM под конкретный тип клапана используйте конфигуратор испытательного стенда.

Готовые решения vs самосборный стенд

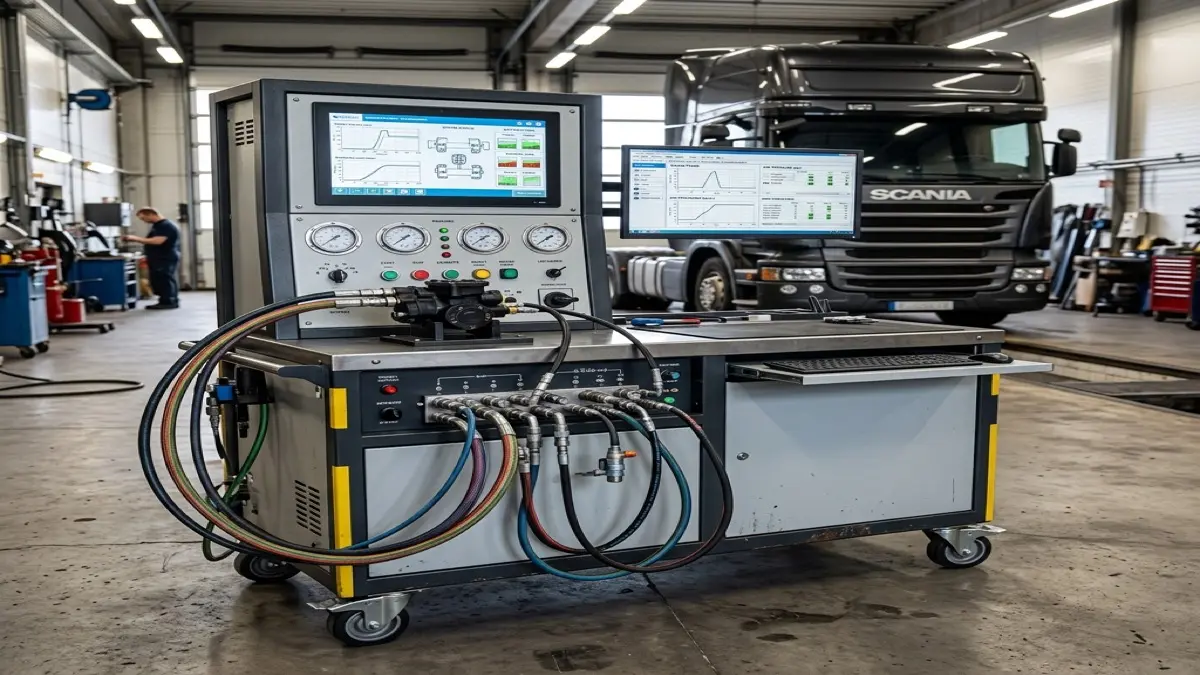

Jaltest PTB — единственный серийный стенд с HP-краном 20 бар и встроенным диагностическим ПО

При выборе между готовым коммерческим стендом и самосборным решением принципиально понять, какие задачи стоят перед сервисом. Это не вопрос бюджета — это вопрос функциональности.

Вывод: Jaltest PTB необходим для официальных дилерских сервисов, которым нужна полная диагностика всех марок грузовиков, включая считывание кодов неисправностей EBS через CAN-интерфейс. Самосборный стенд из промышленных компонентов WAALPC/XCPC/E.MC — оптимальное решение для специализированного сервиса по тормозным клапанам конкретного типа, предприятия с собственным ТО и заводов-изготовителей прицепов. Он полностью покрывает функциональные испытания и настройку, не требует лицензии на ПО и обслуживается силами собственных слесарей-пневматиков.

Реальный кейс: стенд для испытания клапанов WABCO/Scania

К нам обратился клиент с нестандартной задачей: собрать аналог стенда WABCO 435 197 000 0 для испытания двухконтурных тормозных клапанов Scania — системы с раздельными контурами высокого (HP, до 22 бар) и низкого давления (LP, до 8,5 бар). Стандартные компоненты из базового BOM для этой задачи не подошли: ни регулятор давления WAALPC GC3-10, ни распределитель 4V320 не рассчитаны на давление выше 10 бар. Для HP-контура потребовались компоненты с принципиально другими характеристиками: регулятор WAALPC LT23JD (рабочее давление до 2,4 МПа) и фильтр-регулятор XCPC QFRH (до 4,0 МПа). LP-контур собирался по стандартному BOM. Итоговый комплект — 95% китайских компонентов, стоимость в 4–5 раз ниже оригинального стенда WABCO. Стенд прошёл пуско-наладку с первого раза и был введён в эксплуатацию через два рабочих дня после получения компонентов.

Для автоматического подбора BOM под ваш тип клапана — включая нестандартные конфигурации HP+LP — используйте конфигуратор пневматического испытательного стенда. Укажите тип клапана, максимальное давление и количество контуров — конфигуратор сформирует полный список компонентов с артикулами.
