Кратко: пневматический обратный клапан пропускает сжатый воздух только в одну сторону, а в другую запирает проход: в прямом направлении поток отжимает запорный элемент, в обратном давление прижимает его к седлу. Рядом с ним в пневматике работают родственные устройства: пилотный клапан (пневмозамок) удерживает воздух в цилиндре, клапан быстрого выхлопа ускоряет сброс воздуха, дроссель с обратным клапаном регулирует скорость в одну сторону, челночный клапан объединяет два сигнала.
Подобрать и купить пневмоклапаны в каталоге →
Товары из статьи
Поставка всех позиций — 3–5 недель.
WAALPC PCVКлапан обратный пилотный (пневмозамок)Резьба: G1/8–G1/2
Давление: 0,5–1,0 МПаот 1 140 ₽PCV-06
Совместимые аналоги (5)

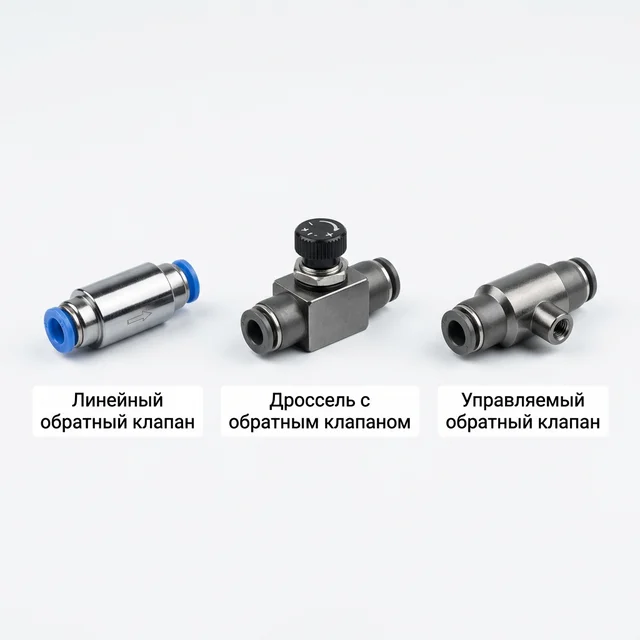

Какие бывают пневматические обратные клапаны: виды
листайте таблицу вбок →
| Вид | Что делает | Где ставят | Серия WAALPC |
|---|---|---|---|
| Линейный (стандартный) | Пропускает воздух в одну сторону, обратный ход запирает | Выход компрессора, ресивер, разделение контуров | CV |
| Пилотный (пневмозамок) | Запирает обратный путь, пока на пилотный порт не подан сигнал; удерживает воздух в полости цилиндра | На портах цилиндра, вертикальные нагрузки | PCV |
| Быстрого выхлопа | Сбрасывает воздух из цилиндра прямо в атмосферу, минуя трубку и распределитель | На порту цилиндра, у быстрых циклов | QE |
| Дроссель с обратным клапаном | Ограничивает поток в одном направлении, в обратном пропускает свободно | В порту цилиндра, регулировка скорости хода | SL |
| Челночный («ИЛИ») | Два входа, один выход: пропускает сигнал с любого входа и запирает второй | Управление из двух мест | уточняйте в разделе обратных клапанов |
Полный раздел с типоразмерами и ценами: обратные клапаны и клапаны быстрого выхлопа WAALPC.
Как работает обратный клапан: принцип и устройство

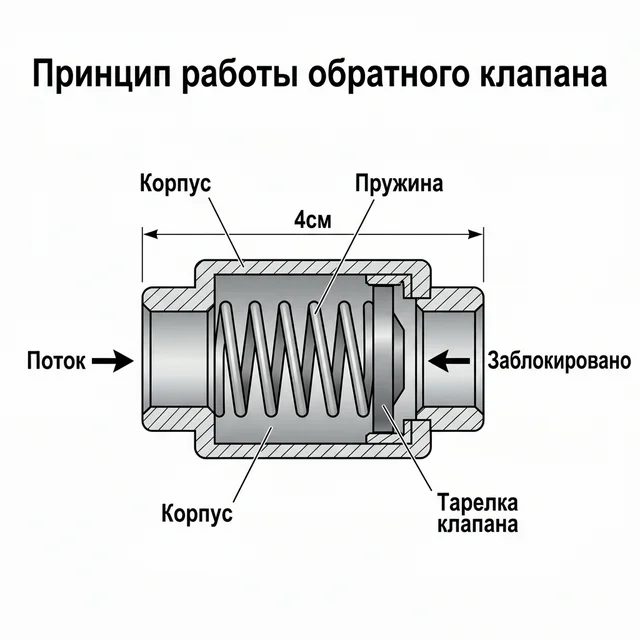

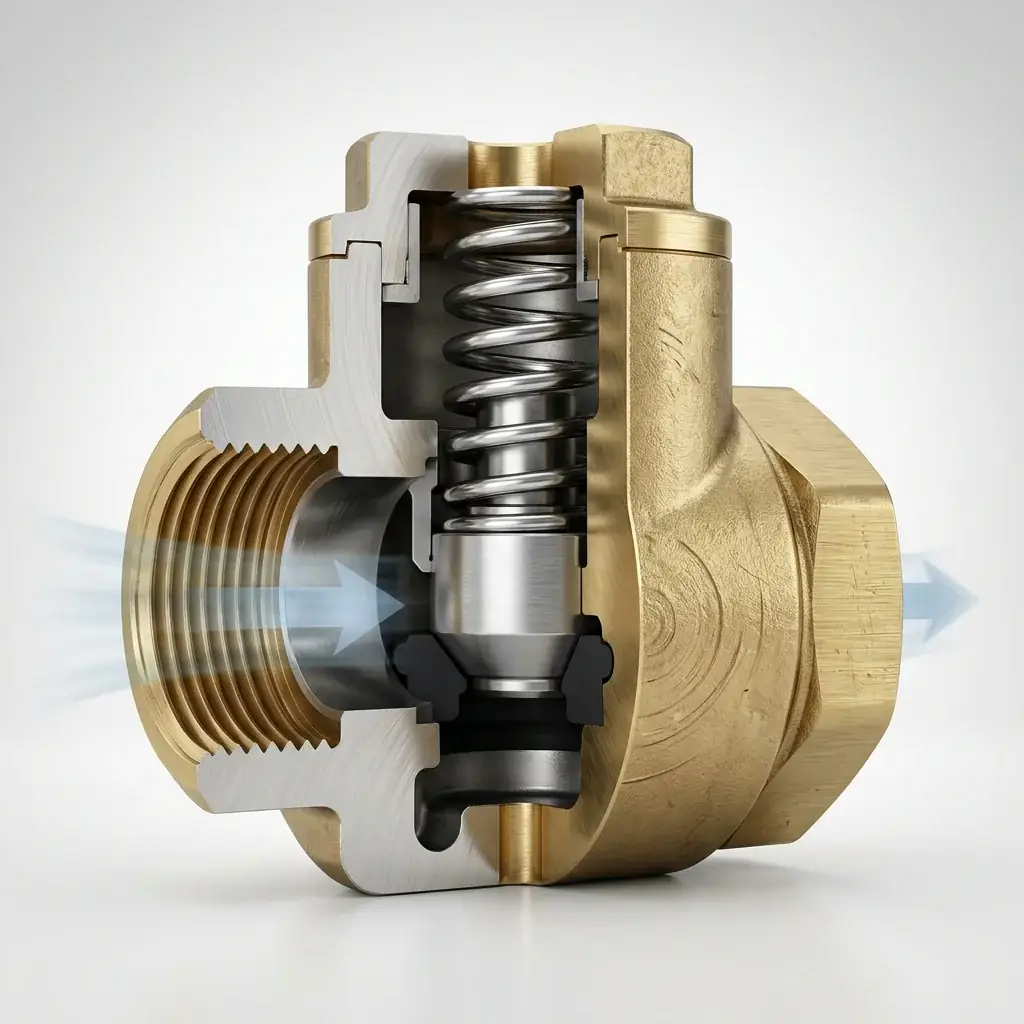

Внутри корпуса находится запорный элемент (шарик, тарелка или диск), седло и, как правило, пружина. Воздух в прямом направлении преодолевает усилие пружины и открывает проход. При обратном потоке давление и пружина прижимают элемент к седлу, и клапан закрывается. Наименьшая разность давлений на входе и выходе, при которой клапан начинает пропускать воздух, называют давлением открытия; его в основном задаёт пружина. У клапана есть стрелка на корпусе: она показывает направление свободного потока, и ставить его нужно строго по ней. На схемах по ISO 1219 обратный клапан рисуют как шарик у седла; пружину показывают в исполнении с пружиной.
Типы по запорному элементу
| Запорный элемент | Как закрывается | Где встречается |
|---|---|---|
| Шариковый | Шарик садится на седло; его поджимает пружина, в беспружинном исполнении обратный поток прижимает шарик сам | Малые линейные клапаны, компактные узлы |
| Тарельчатый (конус или диск) | Конус или диск садится на седло, уплотнение обычно эластомерное, как правило с пружиной | Линейные обратные клапаны |
| Лепестковый | Гибкая пластина закрывает отверстие; давление открытия очень малое | Компрессоры; в линейной пневмоарматуре редко |
| Мембранный | Гибкая мембрана перекрывает проход; нормально закрыт или нормально открыт | Специальные исполнения |
Тип запорного элемента и давление открытия берут из документации конкретной модели: общая таблица их не заменяет.
Линейный обратный клапан: для чего нужен и как ставить
Без обратного клапана воздух движется в обе стороны. Три типичные ситуации, где это мешает:
- Компрессор: при остановке двигателя воздух из ресивера идёт обратно через головку компрессора. Обратный клапан ставят между компрессором и ресивером, стрелкой к ресиверу.
- Разделение контуров: клапан не даёт давлению из одного контура уйти в другой.
- Вертикальный цилиндр: при отключении подачи воздух уходит назад через распределитель, шток опускается. Для удержания одного линейного клапана мало: нужен пилотный (см. ниже).
В каталоге стандартные обратные клапаны — серия CV: 5 позиций, цена от 530 ₽. По карточке серии: присоединение Ø10–25 мм, давление до 1,0 МПа, среда — сжатый воздух. Давление открытия и расход в карточке серии не заявлены, их смотрят в данных конкретной модели.
Пневмозамок: как работает управляемый обратный клапан
Пилотный обратный клапан в обычном состоянии пропускает воздух в одну сторону, а в обратную запирает. Когда на пилотный порт подано давление, внутренний поршень отжимает запорный элемент от седла, и запертое направление открывается. У серии PCV по карточке: резьба G1/8–G1/2, пилотный порт M5×0,8, давление 0,5–1,0 МПа, частота срабатывания до 60 циклов в минуту. Цена: от 1 140 ₽.
| Параметр | Линейный | Пилотный (пневмозамок) |
|---|---|---|
| Прямое направление | Открыт | Открыт |
| Обратное направление | Закрыт всегда | Закрыт, пока нет пилотного сигнала |
| С пилотным сигналом | — | Открыт в обе стороны |
| Удержание позиции цилиндра | Нет | Да, запирает воздух в полости (не абсолютно: через утечки нагрузка может медленно смещаться) |
| Цена | от 530 ₽ до 1 520 ₽ | от 1 140 ₽ до 2 850 ₽ |
Схема удержания вертикального цилиндра
Два пневмозамка ставят у портов цилиндра, пилотные линии подключают перекрёстно: пилот клапана на линии A питается от линии B, и наоборот. Управляют таким узлом распределителем 5/3 с центром «на выхлоп» (E), например исполнение 4V330E-10-DC24V серии 4V (цена 2 780 ₽). Распределитель с закрытым центром (C) не подходит: в пилотных линиях остаётся давление, и замки остаются открытыми. У 5/2-распределителя с пружинным возвратом нейтрали нет: замки удержат шток только при пропадании давления или обрыве шланга, остановки посередине хода не будет.
⚠ Безопасность: для людей под грузом одного пневмозамка недостаточно. Нужны механический фиксатор штока и оценка риска. Условия закрытия замков и удержание нагрузки проверяют по фактической схеме.
Клапан быстрого выхлопа: для чего нужен
Когда цилиндру нужно двигаться быстрее, мешает сам выхлоп: отработанный воздух идёт по трубке до распределителя. Клапан быстрого выхлопа ставят прямо на порт цилиндра. Давление от распределителя прижимает его внутренний уплотнительный элемент к выхлопному отверстию, и воздух идёт в цилиндр. Когда давление сбрасывается, выход открывается, и воздух из цилиндра уходит сразу в атмосферу, минуя трубку. Выигрыш по времени зависит от длины трубки, диаметра и нагрузки, поэтому обещать его заранее нельзя: считайте по калькулятору скорости цилиндра и проверяйте на стенде.
Серия QE: корпус из алюминиевого сплава, давление 0,1–0,85 МПа, присоединение 1/8, 1/4, 3/8 и 1/2 дюйма (QE-01 … QE-04), резьба внутренняя G. Цена: от 280 ₽. У чужого изделия с резьбой Rc, PT или NPT нужен переходник. Подробный разбор: клапан быстрого выхлопа QE: как работает.
⚠ Шум: выхлоп идёт в атмосферу напрямую, без глушителя распределителя. Ставьте на выхлопной порт клапана глушитель, например регулируемый BESL (рабочий элемент из спечённой бронзы, цена от 150 ₽); резьбу выхлопного порта клапана и глушителя сверяйте по документации модели; подробнее: снижение шума пневматики.
Дроссель с обратным клапаном

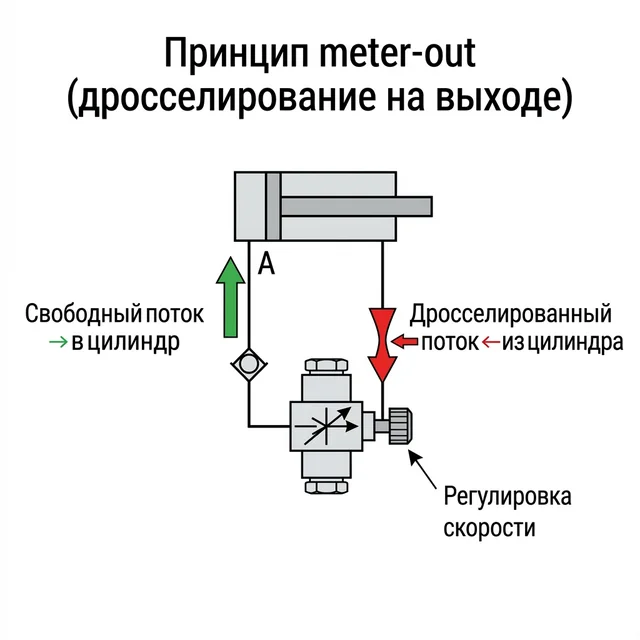

В таком узле обратный клапан открывает свободный проход в одну сторону, а в другую воздух идёт через регулируемое дроссельное отверстие. Один такой узел настраивает скорость хода в одном направлении; чтобы настроить оба хода, ставят по узлу на каждый порт цилиндра. В каталоге — цанговые дроссели с обратным клапаном SL (например, SL06-01 под трубку Ø6, цена 160 ₽); по карточке серии резьба наружная коническая R1/8–R1/2, подсоединение цанговое, под трубку ПУ/ПА. Выбор схемы дросселирования, на входе или на выходе, разобран в статьях «Дроссель в пневматике» и «Дросселирование пневмоцилиндра».
Какой обратный клапан выбрать под задачу
| Задача | Вид клапана | На что смотреть при выборе |
|---|---|---|
| Защита компрессора от обратного потока | Линейный | Присоединение, давление, расход по модели |
| Удержание вертикального цилиндра | Два пневмозамка и 5/3 с центром «на выхлоп» | Резьба порта цилиндра, пилотный порт, рабочее давление |
| Защита при обрыве трубки | Пневмозамок у порта цилиндра | Расстояние до цилиндра: чем короче, тем жёстче удержание |
| Ускорение хода цилиндра | Быстрого выхлопа | Резьба порта цилиндра, глушитель на выхлоп |
| Регулировка скорости в одну сторону | Дроссель с обратным клапаном | Диаметр трубки, резьба |
| Два источника сигнала на один вход | Челночный | Присоединение, давление по документации |
Присоединение к трубке чаще всего решают цанговые фитинги PL. Если схема вам не знакома, соберите её в конструкторе пневмосхем. Нужна замена чужого клапана: пришлите полный артикул через форму подбора аналога; совместимый аналог подбирают по коду и присоединению, а пилотные клапаны и клапаны быстрого выхлопа других брендов сверяют отдельно по страницам аналогов клапанов Festo и аналогов клапанов SMC.
Типичные ошибки при установке
- Клапан поставлен против стрелки. Воздух не проходит или идёт мимо рабочей линии. Направление проверяют до затяжки.
- Не учтено давление открытия. На низком рабочем давлении пружина клапана забирает заметную долю перепада: берите модель с минимальным давлением открытия по документации.
- Пневмозамок с распределителем с закрытым центром. Замки остаются открытыми, груз не удерживается.
- Длинная трубка между пневмозамком и цилиндром. Воздух в трубке сжимается под нагрузкой, удержание становится мягче.
- Клапан быстрого выхлопа без глушителя. Шум выхлопа резко вырастает.
- Грязный воздух. Частицы на седле не дают клапану закрыться; подготовка воздуха перед клапаном обязательна.
Проверка герметичности: подайте давление со стороны запирания и смочите свободный порт мыльным раствором. Пузырьки означают износ седла или пружины. Единого норматива на интервал проверки нет, он зависит от условий.
Частые вопросы
Чем обратный клапан отличается от дросселя?
Обратный клапан свободно пропускает поток в одну сторону и запирает в другую. Дроссель регулирует расход и обычно не предназначен для полного перекрытия. Их совмещают в дросселе с обратным клапаном.
Как отличить пневмозамок от обычного обратного клапана?
У пневмозамка есть пилотный порт, на который подают сигнал, открывающий запертое направление. У линейного клапана такого порта нет.
Можно ли заменить пневмозамок дросселем для удержания цилиндра?
Нет. Дроссель замедлит движение, но не удержит груз: цилиндр будет медленно опускаться. Воздух в полости запирает только пилотный клапан.
Нужен ли обратный клапан на каждый цилиндр?
Нет, только если задача этого требует: удержание позиции, ускорение хода или защита от обратного потока. Горизонтальному цилиндру без удержания клапан не нужен.
Пневмозамки и распределитель 5/3 — это избыточно?
Нет. Распределитель с закрытым центром запирает обе полости, но через зазоры золотника давление медленно уходит, и нагрузка смещается. Пневмозамки у портов держат лучше, но работают только с центром «на выхлоп»: при закрытом центре давление остаётся в пилотных линиях и держит клапаны открытыми.
Почему после установки клапана быстрого выхлопа стало шумно?
Воздух уходит в атмосферу напрямую, минуя глушитель распределителя. Поставьте глушитель на выхлопной порт клапана.
Что такое давление открытия обратного клапана?
Это наименьшая разность давлений на входе и выходе клапана, при которой он начинает пропускать воздух. Её в основном задаёт пружина.
