Фильтр-регулятор AW
Фильтр-регулятор WAALPC AW.
8 (800) 350-01-08 · бесплатно по РФ · Telegram

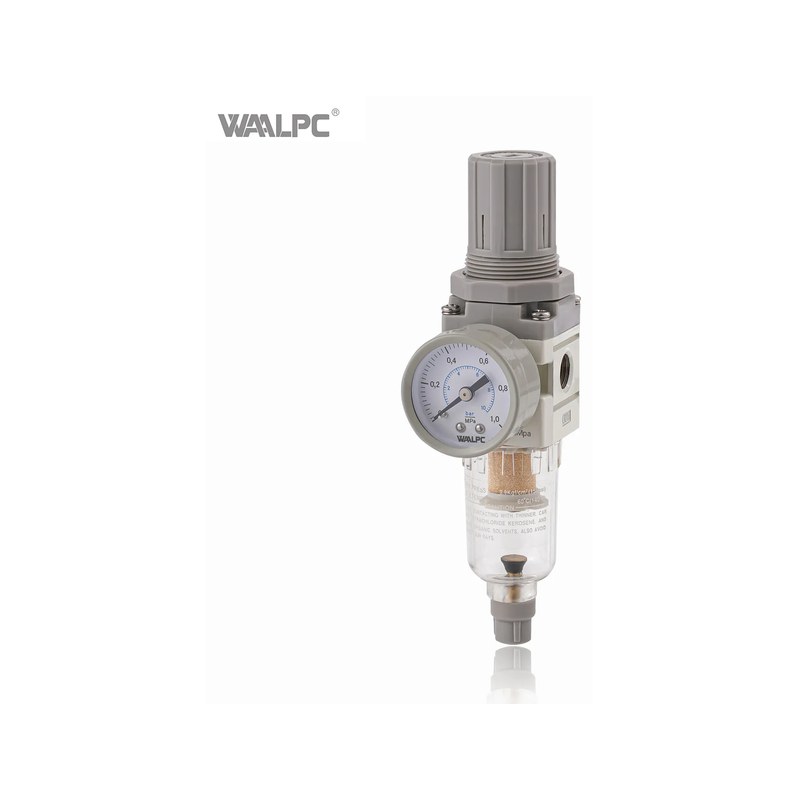

Блок подготовки воздуха WAALPC AW — комбинированный F+R (фильтр + регулятор давления) для подготовки сжатого воздуха перед пневмо-устройствами. Удаляет конденсат + механические частицы + регулирует давление 0.05-0.85 МПа.
Варианты по типоразмеру
- AW2000-02 — G1/4″
- AW3000-03 — G3/8″
- AW4000-04 — G1/2″
Технические характеристики
- Тип: F+R (filter + regulator)
- Рабочее давление: 0…1.0 МПа на входе
- Регулировка выхода: 0.05…0.85 МПа
- Фильтрация: 25 мкм
- Резьба манометра: G1/8″
- Дренаж: полуавтоматический
- Материал стакана: поликарбонат
Какие технические характеристики и где применяется?

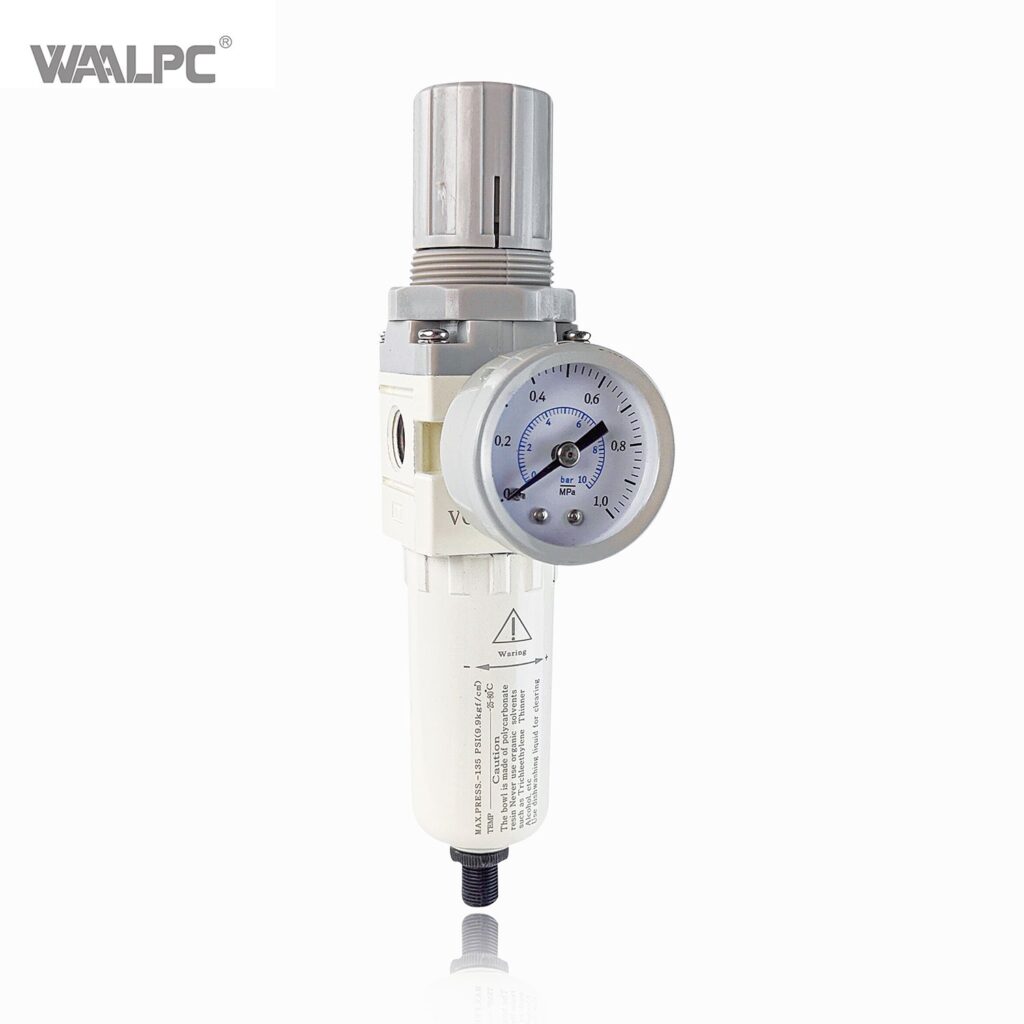

Фильтр-регулятор Waalpc (Порт G1/4″)
Блок подготовки воздуха объединяет в одном корпусе фильтр-влагоотделитель и регулятор давления. Устройство очищает сжатый воздух от конденсата и твердых частиц (25 мкм), а также поддерживает заданное рабочее давление в системе.
Особенности модели:
- Функция 2-в-1: экономия монтажного пространства и фитингов.
- Дренаж: Полуавтоматический.
- Стакан: ударопрочный поликарбонат.
- Сброс давления: механизм сброса избыточного давления (Relieving type).
Технические параметры:
- Диапазон регулировки: 0.05 – 0.85 МПа
- Тонкость фильтрации: 25 мкм
- Материал корпуса: Алюминиевое литье
Рекомендации по эксплуатации:
- Устанавливать вертикально, стаканом вниз.
- Соблюдать направление потока (по стрелке на корпусе).
- Не протирать поликарбонатный стакан растворителями.

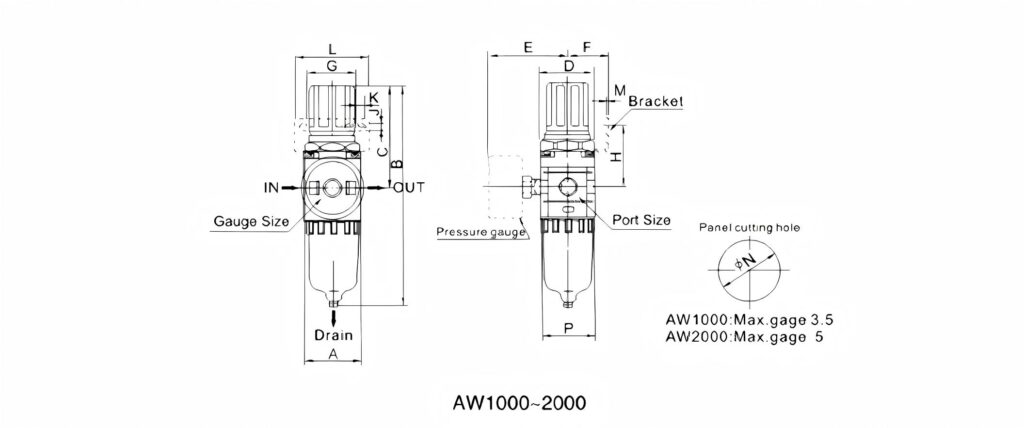

Технические чертежи
Схемы подключения
Какие характеристики у серии?
Фильтр-регулятор с манометром — очищает и редуцирует сжатый воздух перед подачей на пневматическое оборудование. Применяется там, где маслораспылитель не нужен (PTFE-манжеты, пищевое оборудование, окраска).
| Параметр | Значение |
|---|---|
| Присоединение | G1/4″ |
| Расход (номинал) | 900 л/мин |
| Степень фильтрации | 5 мкм |
| Автослив конденсата | Да |
| Диапазон регулировки | 0,05–0,85 МПа |
| Рабочее давление (вход) | макс. 1,0 МПа |
| Температура | −5…+60 °C |
Отличие AW от BFR
Оба — фильтр-регуляторы с портом манометра: у AW порт манометра G1/8, у BFR — G1/4. Выбирают по резьбе присоединения, расходу и формату уже стоящего оборудования.
Замена фильтрующего элемента
Фильтрующий элемент 5 мкм меняйте раз в 6–12 месяцев или при падении давления на фильтре более 0,05 МПа. Перед заменой стравите давление кнопкой сброса.
Какие исполнения входят в серию AW?
В серии 8 исполнений. Обозначения ряда: AW2000-01, AW2000-02 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение AW?
Резьба присоединения и расход воздуха через линию — базовые параметры подбора; для фильтра добавляется тонкость очистки. Присоединительный размер указан в самом обозначении узла. Собирая блок из нескольких модулей, держат единый типоразмер — переходник иначе не обойти.
Что входит в комплект?
В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Есть ли зарубежный аналог AW?
В нашем ряду ему отвечает AW2000-02. Пара проверена по каталогам: совпадают класс изделия, форма и присоединение; типоразмер подбирают по диаметру и резьбе.
Совместимость с импортными аналогами
Совместимый аналог — Aignep T030 103 131 000 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Aignep до 15 бар; Camozzi MX2-3/8-FR0004 — отличие: исполнение по суффиксу (диапазон, сброс, манометр) и расход у Camozzi — сравните с нашей карточкой; Festo MS4-LFR-1/4-D6-CRM-AS — отличие: опции кода (манометр, слив, кронштейн, диапазон давления) выберите в нашей карточке; Metal Work 5612B142 — отличие: опции кода (манометр, слив, кронштейн, диапазон давления) выберите в нашей карточке; Mindman MAFR400-10A-5u-G — отличие: опции кода (манометр, слив, кронштейн, диапазон давления) выберите в нашей карточке; Norgren B72G-2GK-QD1-RMN — отличие: опции кода (манометр, слив, кронштейн, диапазон давления) выберите в нашей карточке; Pneumax 17204-A-A-C — отличие: исполнение — сравните с нашей карточкой; SMC AW20-F02BG-B — отличие: буквы опций SMC после порта (слив, кронштейн, манометр, исполнение) выберите в нашей карточке AW2000; Univer HZE05B10GM — отличие: опции кода Univer (манометр, кронштейн, слив) и расход сравните с нашей карточкой (совпадают присоединительные и установочные размеры, серия AW).
Как расшифровать артикул AW?
Формат: AW{типоразмер aw}-{присоединение (резьба)}
- AW — серия
- Типоразмер AW: 1000 / 2000 / 300 / 3000 / 4000 / 5000
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / G1
- Исполнения: DW / J
Пример: AW2000-01
