По щелчку, шипению или гулу можно выбрать направление проверки пневмораспределителя, но нельзя достоверно определить неисправную деталь. Щелчок электромагнита не подтверждает переключение главного золотника, а шипение на выхлопе бывает связано как с клапаном, так и с подключённым цилиндром. Ниже разобраны шесть звуковых признаков на примере 4V210 и проверки, которыми нужно подтвердить предположение.
Подобрать и купить пневмораспределители в каталоге →
Товары из статьи
Поставка всех позиций — 3–5 недель.
WAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПаот 820 ₽4V210-06-AC110V
WAALPC 3VРезьба: G1/8, G1/4, G3/8, G1/2, M5Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПаот 550 ₽3V210-M5-AC36V
WAALPC 4MРезьба: G1/8, G1/4, G3/8Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПаот 950 ₽4M210-06-AC220V
WAALPC VFРезьба: G1/4, G3/8Катушка: AC220V / AC110V / AC24V / DC24V / DC12V
Давление: 0,15–0,8 МПаот 1 620 ₽VF3130-08-AC110V
Совместимые аналоги (5)
Перед проверкой обеспечьте безопасность оборудования. Прослушивать штатный цикл можно только из безопасной зоны, при действующих ограждениях. Не приближайтесь к движущимся механизмам и не касайтесь горячей катушки или электрических контактов. Перед снятием клапана, отсоединением трубок или разборкой закрепите груз и исполнительные механизмы, отключите и заблокируйте электрическое питание и подачу воздуха, сбросьте и проверьте остаточное давление во всех обслуживаемых полостях. Снятие напряжения с 4V210 или 4V220 само по себе не гарантирует остановки или удержания цилиндра. После сборки исключите неожиданный пуск.
Содержание статьи (14 разделов)
- Какие звуки бывают у пневмораспределителя — как выглядит таблица?
- Что подтверждает резкий чёткий щелчок?
- Почему щелчок есть, а шток не движется?
- Почему шипение в покое требует проверки всей цепи?
- Почему гудит катушка — недотянутый якорь или неверный род тока?
- Почему дребезжит металлический якорь?
- Что значит тихий глухой щелчок без воздуха в системе?
- Как по звуку определить причину, инструмент и действие — как выглядит сводная таблица?
- Что делать, если распределитель решено менять, а не ремонтировать?
- Какие типичные ошибки бывают при звуковой диагностике?
- Что из каталога пригодится при замене распределителя?
- Какие материалы пригодятся ещё?
- Какие разделы и серии подходят к теме?
- Какие вопросы чаще всего задают про звуковую диагностику распределителя?

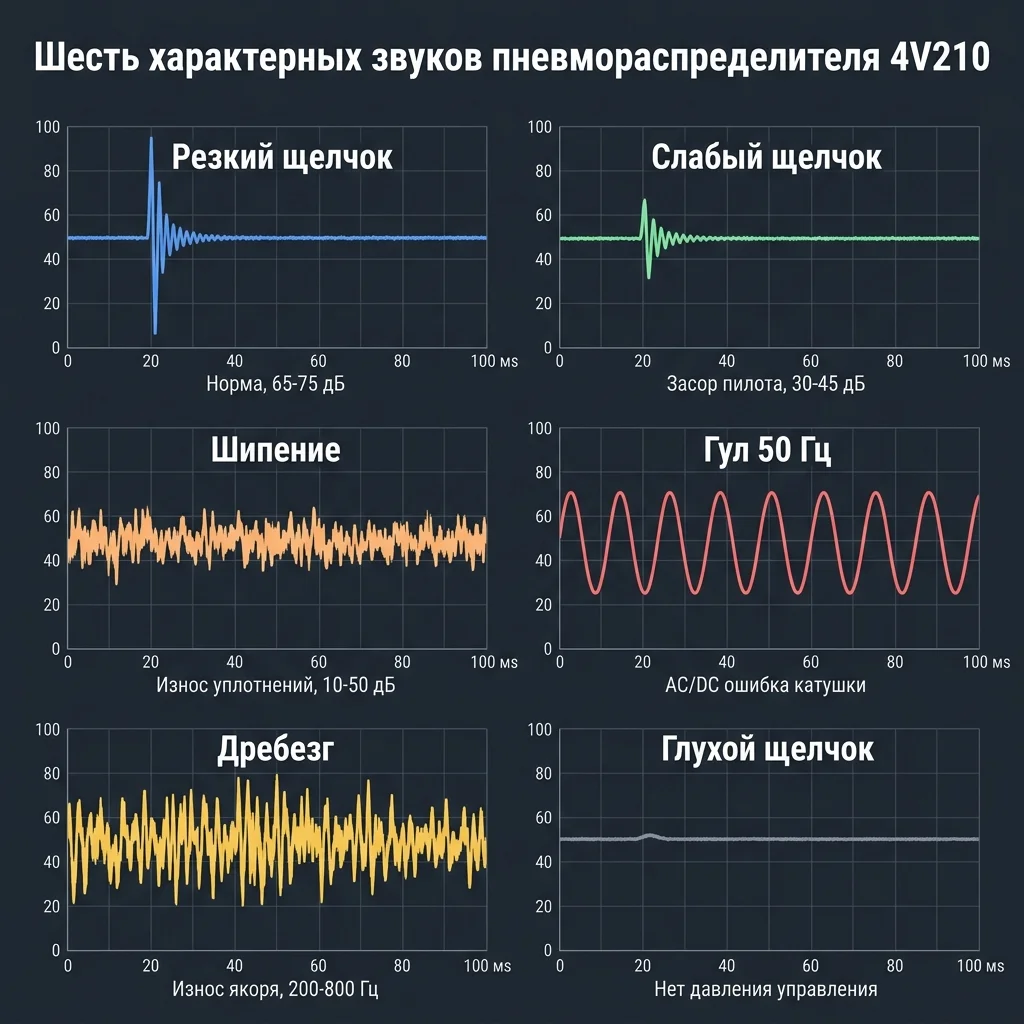

Какие звуки бывают у пневмораспределителя — как выглядит таблица?
листайте таблицу вбок →
| Звук | Громкость | Характер | Что проверить |
|---|---|---|---|
| Резкий чёткий щелчок | Зависит от исполнения | Короткий импульс | Сработал электромагнит; переключение золотника и движение привода проверить отдельно |
| Слабый щелчок без хода | Тише обычного | Короткий импульс | Питание катушки, давление пилота, загрязнение или заедание |
| Шипение в покое | Зависит от утечки | Непрерывный шум | Утечки клапана, цилиндра и соединений; штатный расход по схеме |
| Гул низкочастотный | Сравнить с исправным узлом | Возможна составляющая 100 Гц при сети 50 Гц | Род тока, напряжение, посадку якоря и состояние магнитной системы |
| Дребезг металлический | Сравнить с обычной работой | Повторяющиеся удары | Питание, крепление, загрязнение или повреждение электромагнита |
| Тихий глухой щелчок | Тише обычного | Короткий импульс | Источник звука и фактическое давление управления; звук не задаёт диагноз |
Шесть звуковых признаков и возможные причины. Это ориентиры для проверки, а не акустический паспорт серии 4V210.
| Звук | Что означает | Срочность |
|---|---|---|
| Резкий чёткий щелчок | Сработал электромагнит; проверить выходы и привод | При штатной работе — наблюдение |
| Слабый щелчок, хода штока нет | Возможны недостаток питания или давления, загрязнение, заедание | Остановить неисправный узел и проверить |
| Шипение в покое | Возможна утечка клапана или цилиндра | При новой или растущей утечке — остановить и проверить |
| Гул при подаче питания | Для AC возможен рабочий гул; усиление шума требует проверки | При перегреве или нарушении работы — безопасно отключить |
| Дребезг металлический | Проверить питание и электромагнитный узел | Остановить неисправный узел и проверить |
| Тихий глухой щелчок без движения | Проверить электропилот, давление и главный клапан | До повторного пуска |
Сначала сравните звук со штатной работой того же узла, не входя в опасную зону. Снижение фонового шума допустимо только по регламенту оборудования. В шумном цехе механический стетоскоп или направленный микрофон помогают локализовать источник, но не заменяют измерения. Контактный щуп применяют лишь там, где исключены ожог, контакт с токоведущими частями и захват движущимися деталями. Универсального расстояния прослушивания для диагностики нет. В материале о ремонте распределителей дальше — общая методика разборки и замены деталей.
Что подтверждает резкий чёткий щелчок?
У распределителя 4V210-08 на 24 В DC щелчок может сопровождать движение якоря электромагнита. Электропилот управляет воздухом, который перемещает главный золотник. В заводском листе WAALPC 4V200 указано время срабатывания не более 0,05 с (50 мс); это не время полного хода подключённого цилиндра. Громкость щелчка сама по себе не показывает, дошёл ли воздух до рабочих портов.
У моностабильного 4V210 звук возможен и при подаче, и при снятии питания, но слышимость обоих щелчков не является обязательным признаком исправности. У двухкатушечного 4V220 управляющий сигнал подают на соответствующую катушку; заводской лист указывает функцию памяти. Необычную разницу звуков проверяют вместе с питанием и фактическим переключением, а не объявляют нормой автоматически.
Исправность оценивают по переключению рабочих выходов, утечкам и выполнению штатного цикла. Время хода цилиндра зависит от его размера, нагрузки, расхода, трубок и дросселей: универсального норматива 0,3–0,8 секунды нет. Обслуживание выполняют по регламенту изготовителя оборудования. О деталях проверки — в материале диагностика отказа электромагнитного клапана.
Почему щелчок есть, а шток не движется?
Если электромагнит щёлкает, а пневмоцилиндр не движется, возможны недостаточное напряжение, недостаток давления управления, загрязнение пилота, заедание главного золотника или неисправность привода. Засор пилотного канала — только одна из версий. У 4V210 главный золотник перемещается пилотным воздухом; заводской лист предусматривает внутреннее или внешнее пилотирование в зависимости от исполнения. Проверяют схему конкретного клапана, давление на нём при переключении и электрический сигнал.
Не проверяйте клапан ударами по корпусу: внезапное переключение может запустить привод. Если узел не выполняет команду, остановите его по безопасной процедуре и выясните причину до повторного пуска. По звуку нельзя предсказать, через сколько смен или дней произойдёт полный отказ.
Продувка под произвольным давлением 6–8 бар и промывка керосином или спиртом не являются универсальной процедурой ремонта 4V210. В доступном заводском листе нет инструкции по такой разборке, числа винтов, состава уплотнений или перечня допустимых растворителей. Применяйте только процедуру и детали изготовителя; при отсутствии подтверждённого ремонта заменяют неисправный узел целиком. Для защиты от загрязнений перед клапаном применяют фильтр-регулятор AW; исполнение AW2000-02 — 1 260 ₽. Фильтр обслуживают по его регламенту.
Почему шипение в покое требует проверки всей цепи?
Постоянное шипение из выпускных портов 3 или 5 может быть вызвано внутренней утечкой распределителя, загрязнением его уплотнений или перетечкой через поршневое уплотнение цилиндра: воздух возвращается в распределитель по рабочей линии и выходит через глушитель PSLB. У 4V210-08 вход и рабочие порты — G1/4, выпускные — G1/8, поэтому непосредственно на выхлоп подходит PSLB-01, 20 ₽, а не PSLB-02 с G1/4. Число и материал внутренних манжет нельзя определять по звуку.
Громкость зависит от величины утечки и фонового шума; универсальной дальности, с которой её обязательно слышно, нет. Для локализации специалист раздельно проверяет клапан, цилиндр и соединения по регламенту, предварительно закрепив привод и сняв давление перед отсоединением линий. При оценке учитывают предусмотренный схемой постоянный расход воздуха. Утечки увеличивают расход сжатого воздуха и нагрузку на компрессор. Подробнее — в материале пневмосистема работает медленно.
Ремонт или замену выбирают после локализации утечки. Наличие и совместимость ремкомплекта проверяют по точному коду распределителя. WAALPC 4V200 допускает работу без дополнительной смазки. Если система уже работала со смазкой, лист требует продолжать применять тот же смазочный материал и рекомендует ISO VG 32 или эквивалент. Это не универсальная инструкция смазывать новые манжеты или добавлять масло в ранее несмазываемый клапан.
Почему гудит катушка — недотянутый якорь или неверный род тока?
У обычного электромагнита переменного тока возможна составляющая гула с удвоенной частотой питания: около 100 Гц при сети 50 Гц, около 120 Гц при 60 Гц. Сам по себе такой звук не доказывает поломку. Усиление гула может сопровождать неполное прилегание якоря, загрязнение, повреждение магнитной системы или неправильное питание. Род тока и напряжение подтверждают измерением и маркировкой, а не слухом.
Сценарий 1: катушка AC в DC-цепи. У обычной AC-катушки ток ограничивают активное сопротивление обмотки и индуктивное сопротивление, зависящее от положения якоря. При подаче постоянного напряжения индуктивное сопротивление в установившемся режиме отсутствует; при неподходящем питании возможен перегрев. Однако утверждать, что катушка 220 В AC обязательно быстро сгорит от 24 В DC, нельзя: ток определяется её сопротивлением, а пониженное напряжение может привести к несрабатыванию. Выпрямитель преобразует AC в DC, но не делает выход 24 В DC подходящим питанием для катушки 220 В AC.
Сценарий 2: катушка DC в AC-цепи. Для катушки с маркировкой DC 24 В подача 24 В AC не является допустимой заменой питания. Возможны вибрация, ненадёжное срабатывание и перегрев; безопасного времени работы при ошибке питания нет. Конструкцию сердечника и число витков нельзя определять только по надписи AC или DC. При несоответствии отключите питание по безопасной процедуре и устраните ошибку.
При усилении гула проверьте напряжение на подключённой катушке, род тока и для AC — частоту питания. Измерения в электрической цепи выполняет квалифицированный специалист. Менять исправную катушку до проверки питания не требуется. Если замена нужна, подбирайте её по точному исполнению и монтажным размерам; катушка WAAL-200C в исполнении WAAL-200C-24V — 190 ₽, её применимость к установленному клапану сверяют отдельно. Маркировка DC 24 В означает постоянное напряжение, AC 220 В — переменное. Не подключайте катушку к питанию, отличному от её маркировки.
Почему дребезжит металлический якорь?
Металлический дребезг может быть связан с загрязнением, износом или повреждением электромагнитного узла, неплотным креплением либо нестабильным питанием. По звуку нельзя установить материал направляющей втулки и величину её зазора. Для AC особенно важно проверить, полностью ли притягивается якорь: при неполном прилегании ток может оставаться повышенным.
Частицы в пилотном узле способны мешать движению и прилеганию якоря. Но дребезг не доказывает наличие стружки и не задаёт точную частоту или характер вибрации. Сначала проверяют питание, крепление и чистоту воздуха; внутренний осмотр выполняют только по инструкции изготовителя после снятия энергии.
Не снимайте катушку под напряжением и не применяйте универсальную промывку керосином. Порядок разборки, крепёж, очищающее средство и ремонтные детали должны быть разрешены изготовителем. Если подтверждённого ремонта нет, выбирают замену узла. 4V210-08-DC24V — 840 ₽; стоимость и целесообразность ремонта оценивают для конкретной неисправности.
Что значит тихий глухой щелчок без воздуха в системе?
Тихий щелчок не определяет причину отказа: у 4V210 проверяют электропилот, давление и главный золотник; у 4A — внешний пневматический сигнал. До повторной подачи воздуха обеспечьте безопасность привода. Нумерация портов ниже помогает сверить подключение со схемой.
Порты 4V210 (схема 5/2, числовые обозначения по ISO 11727)
ISO 11727 задаёт числовые обозначения: 1 — питание, 2 и 4 — рабочие порты, 3 и 5 — выпуск. Буквенные обозначения сверяют по маркировке конкретного клапана. Щелчок электромагнита, дребезг и шипение помогают локализовать проверку, но не определяют неисправную деталь.
Тихий щелчок не является специфическим признаком недостаточного давления. У электромагнитного 4V210 электропилот может щёлкнуть и без достаточного воздуха для перемещения главного золотника. У чисто пневмоуправляемой серии 4A, например 4A210-08, катушки нет: состояние проверяют по сигналу внешнего пилота и рабочим выходам, а не по обязательному электрическому щелчку. Проверьте также, не ограничивает ли подачу засорённый фильтр БПВ.
Сверьте давление с листом конкретного исполнения и требованиями привода. Для WAALPC 4V200 рабочий диапазон — 0,15–0,8 МПа (1,5–8 бар); универсальных требований «6,0–6,3 бар» и порога отказа «4,5 бар» нет. Давление проверяют у клапана, в том числе при переключении: манометр до ограничивающего участка может не показывать местную просадку. Для настройки давления используют регулятор AR; исполнение AR2000-02 — 860 ₽. Настройку выбирают по всей системе, а не по громкости щелчка.
При внутреннем пилотировании управляющий воздух подводится внутри клапана; внешняя перемычка между портами 1 и 14 не является обязательной. Для внешнего пилота подключение выполняют по схеме изготовителя. Не устанавливайте такую перемычку наугад. Проверьте штатное положение запорной арматуры, фильтр, трубки и фактический управляющий сигнал. Звонкий щелчок не доказывает исправность электропилота, а два глухих щелчка не доказывают нехватку давления.

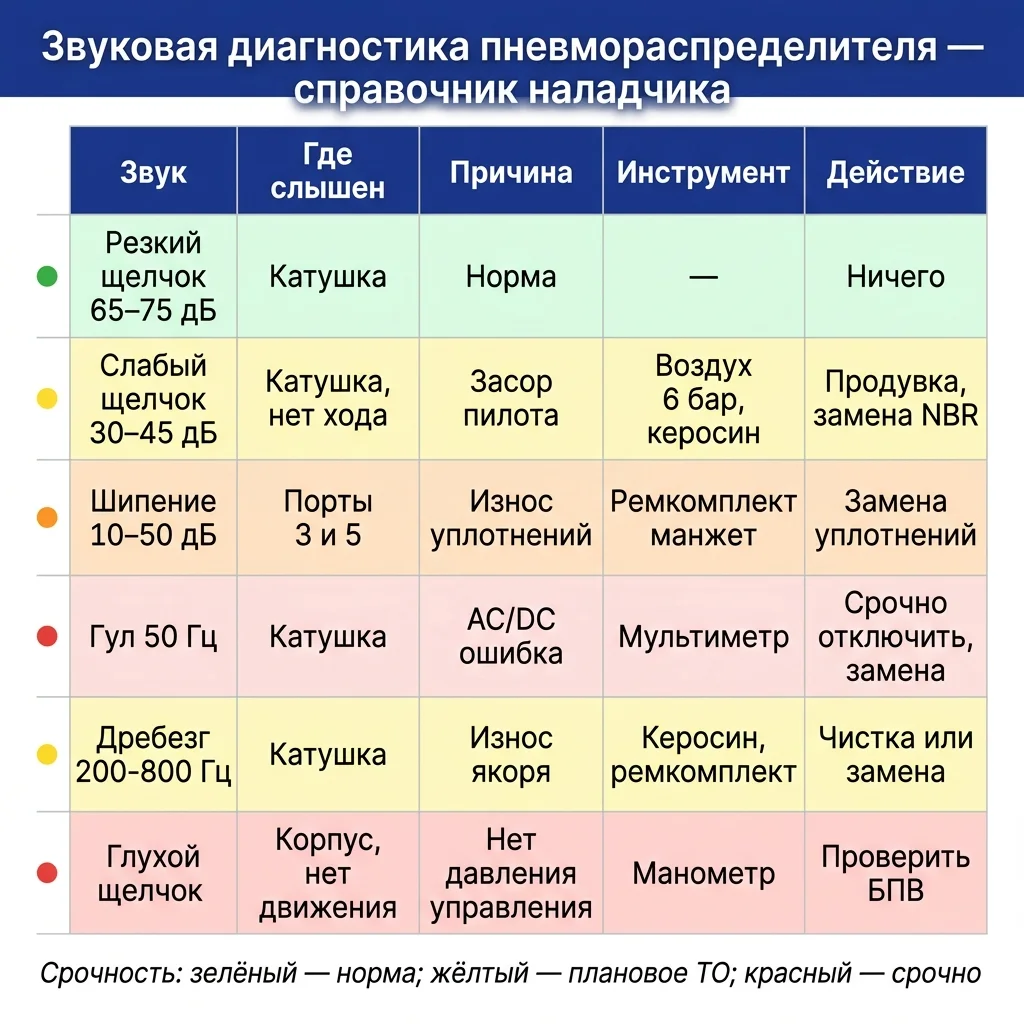

Как по звуку определить причину, инструмент и действие — как выглядит сводная таблица?
Таблица перечисляет возможные причины, которые подтверждают измерениями. При щелчке без движения проверяют питание и давление, при шипении — клапан, цилиндр и соединения, при гуле и дребезге — питание и электромагнит. Неисправный узел останавливают по безопасной процедуре; универсального срока работы до ремонта нет.
Что проверить при изменении звука
Резкий щелчок
Подтвердить штатное переключение и отсутствие утечек
Слабый щелчок
Питание, давление, электропилот и главный клапан
Шипение
Локализовать утечку: клапан, цилиндр или соединение
Усилившийся гул
Проверить напряжение, род тока и посадку якоря
Дребезг
Остановить неисправный узел, проверить электромагнит
Глухой щелчок
Проверить сигнал, подачу воздуха и переключение
листайте таблицу вбок →
| Звук | Где слышен | Причина | Инструмент | Действие |
|---|---|---|---|---|
| Резкий щелчок | Электромагнит | Срабатывание электромагнита | Штатные средства контроля | Подтвердить переключение и штатный цикл |
| Слабый щелчок | Электромагнит, нет хода штока | Питание, давление, загрязнение или заедание | Мультиметр, манометр | Безопасно остановить и проверить; ремонт по инструкции |
| Шипение | Порты 3 и 5, соединения | Утечка клапана или цилиндра; расход по схеме | Средства поиска и измерения утечек | Локализовать источник; ремонт по регламенту |
| Гул | Электромагнит | Рабочий гул AC либо нарушение питания/посадки якоря | Мультиметр, паспорт катушки | При перегреве или нарушении работы отключить и проверить |
| Металлический дребезг | Электромагнитный узел | Питание, крепление, загрязнение или повреждение | Мультиметр, инструкция изготовителя | Безопасно остановить; проверить и обслужить по инструкции |
| Тихий глухой щелчок | Источник локализуют отдельно | По звуку не определяется | Манометр, проверка управляющего сигнала | Сверить давление и схему пилотирования до пуска |
Что делать, если распределитель решено менять, а не ремонтировать?
Описанные симптомы проявляются у распределителей разных производителей; отличаются конструкция пилотного узла и доступность ремкомплекта. Если оригинальных уплотнений нет, а линия стоит, имеет смысл рассмотреть замену корпуса целиком на совместимый аналог с тем же присоединением. Для конкретного импортного кода (Festo и других) пару называем только по полному артикулу.
Серии WAALPC 3V и 4V включают разные исполнения: у 3V1 есть прямое действие с рабочим диапазоном 0–0,8 МПа, у пилотных 3V и 4V200 — 0,15–0,8 МПа по соответствующим листам. Поэтому общий минимум давления для всей группы указывать нельзя. Размер порта зависит от полного кода; у 4V210-08 рабочие порты G1/4, выхлоп G1/8. Нумерация портов по ISO 11727 не означает совпадения монтажных размеров с чужим распределителем. При подборе сверяют схему, управление, давление, расход в сопоставимых условиях, резьбу, монтаж и напряжение катушки. Неподходящую резьбу нельзя соединять силой; допустимость переходника проверяют для конкретного монтажа. Для наших 4V предлагаются катушки DC 12/24 В и AC 110/220 В; выбирают исполнение по маркировке цепи.
Если по результатам прослушивания распределитель действительно надо менять, а не ремонтировать — пришлите перечень артикулов на инженерный подбор, срок для типового списка — один рабочий день; форма и регламент описаны на странице подбор аналога импортной пневматики.
Какие типичные ошибки бывают при звуковой диагностике?
- Приняли рабочий гул AC-катушки за поломку. У обычной AC-катушки возможен слабый рабочий гул. Оценивайте изменение звука, температуру, питание и переключение вместе. Отсутствие перегрева само по себе не доказывает исправность, а для проверки нового сильного гула не нужно ждать перегрева.
- Поторопились со разборкой при шипении. Шипение может быть и от соседнего распределителя или от глушителя на порте 3-5 — проверьте, что шум идёт именно от корпуса этого распределителя, приложив стетоскоп.
- Слушают распределитель в шумном цеху без стетоскопа. При сильном фоновом шуме тихие звуки распределителя не слышны. Применяйте механический стетоскоп или направленный микрофон.
- Подмена щелчка от другого узла. На многоместной плите распределителей звук от соседнего узла слышен почти так же, как от диагностируемого. Локализуйте источник прикладыванием стетоскопа к каждому распределителю по очереди.
- Игнорируют новый дребезг. Его причиной могут быть питание, загрязнение, крепление или повреждение. По одному звуку нельзя объявить механический износ, но неисправный узел нельзя оставлять в работе до произвольно назначенного срока.
- Подключают катушку 220 В AC «попробовать» к 24 В DC. Питание не соответствует маркировке, поэтому такая проверка непригодна. Несрабатывание вероятно при недостаточном усилии; гарантировать быстрое сгорание от 24 В DC без параметров обмотки нельзя. Проверяйте катушку только штатным питанием.
- Не учитывают температуру. При перегреве распределителя уплотнения деградируют и начинают пропускать. Если шипение появилось после повышения нагрузки — может быть локальный перегрев, не износ как таковой.
По теме: Как проверить электромагнитный клапан мультиметром — прозвонка катушки, нормы сопротивления по напряжению, калькулятор исправности.
Как защитить катушку 24 В от выбросов напряжения — защита катушки 24 В DC.
Что из каталога пригодится при замене распределителя?
- 4V210-08-DC24V — 840 ₽, распределитель 5/2 с одной катушкой 24 В DC. Исполнение сверяют со схемой оборудования.
- 4V220-08-DC24V — 1 280 ₽, двухкатушечный вариант 5/2 с памятью. Он требует соответствующей схемы управления.
- AW2000-02 — 1 260 ₽, фильтр-регулятор для подготовки воздуха перед распределителем; расход и настройку подбирают по системе.
- AR2000-02 — 860 ₽, регулятор давления; фильтрацию сам по себе не выполняет.
- PSLB-01 — 20 ₽, глушитель G1/8 для выпускных портов 3 и 5 распределителя 4V210-08. Актуальное наличие изделий смотрите в карточках.
Подобрать по теме
Какие материалы пригодятся ещё?
- Ремонт пневмораспределителя 5/2 и 3/2
- Диагностика отказа электромагнитного клапана
- Типы пневмораспределителей — что выбрать
- Пневмосистема работает медленно — 7 шагов
- Перепады давления в пневмосистеме
- Распределитель 2/2 и соленоид 2W
- Распределители 5/2 в каталоге
Какие разделы и серии подходят к теме?
Разделы каталога и страницы серий по теме статьи: Пневматические распределители, 4V220-08.
Какие вопросы чаще всего задают про звуковую диагностику распределителя?
Почему пневмораспределитель свистит, когда катушка не запитана?
Непрерывный шум из выхлопа может указывать на утечку в распределителе, загрязнение его уплотнений или перетечку через поршневое уплотнение цилиндра. Учитывайте и предусмотренный схемой расход. Одно шипение не доказывает износ золотника: источник локализуют проверкой клапана, цилиндра и соединений. При новой или растущей утечке неисправный узел останавливают по безопасной процедуре и проверяют.
Гул катушки распределителя — норма или поломка?
У обычной AC-катушки возможен рабочий гул с составляющей около 100 Гц при питании 50 Гц. Усиление гула требует проверки напряжения, частоты, посадки якоря и состояния электромагнита. Катушка на постоянном токе обычно работает без устойчивого электромагнитного гула, но услышанный шум не доказывает, что на неё подан AC: нужно проверить питание и источник вибрации. При неправильном питании или нарушении работы безопасно отключите узел.
Какие звуки распределителя — повод срочно остановить линию?
Неожиданное движение, невыполнение команды, новая или растущая утечка, сильный необычный шум, перегрев, запах гари или дым требуют безопасной остановки и проверки. По громкости нельзя установить, что именно заклинило или сгорело, и нельзя разрешить работу «до ближайшего ТО» для всех остальных звуков. Действуйте по регламенту оборудования; перед отключением воздуха обеспечьте удержание груза, перед ремонтом снимите питание и остаточное давление.
Можно ли использовать обычный стетоскоп врача для диагностики распределителя?
Контактный стетоскоп может помочь услышать вибрации корпуса, но результат зависит от прибора и фонового шума. Для локализации механических звуков обычно используют инструментальный стетоскоп с контактным щупом или направленный микрофон. Универсального преимущества прибора под названием «пневматический стетоскоп» для этой задачи не установлено. Прибор применяют только при безопасном доступе к корпусу.
Что значит, если распределитель щёлкает, а воздух не идёт совсем?
Проверьте наличие и давление воздуха у клапана, запорную арматуру, фильтр, трубки, питание катушки и схему пилотирования. Возможны также загрязнение, заедание главного золотника или неисправность привода. Внешнее питание пилота подключают только там, где оно предусмотрено изготовителем; обязательной перемычки 1–14 у внутреннего пилота нет. Для пилотного 4V210 электрический щелчок не гарантирует переключение без достаточного давления. Не подавайте воздух и не открывайте кран, пока возможное движение механизма не сделано безопасным.
