Примеры применения пневмоавтоматики: 30+ реальных кейсов из промышленности

Примеры применения пневмоавтоматики: 30+ реальных кейсов из промышленности

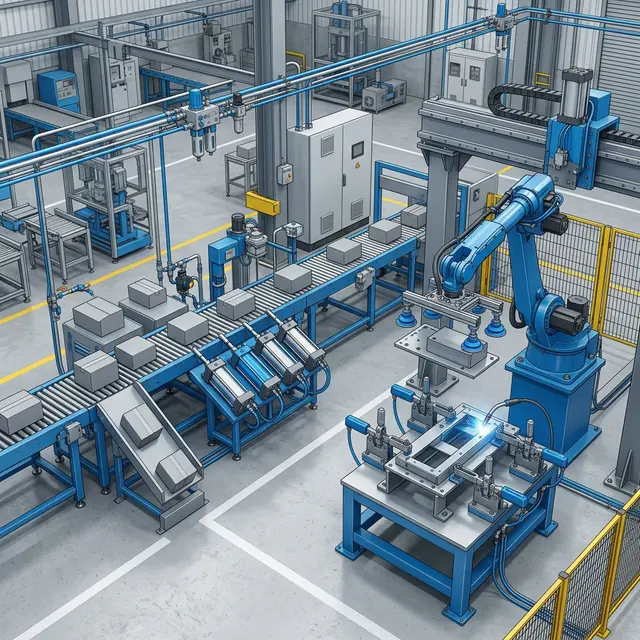

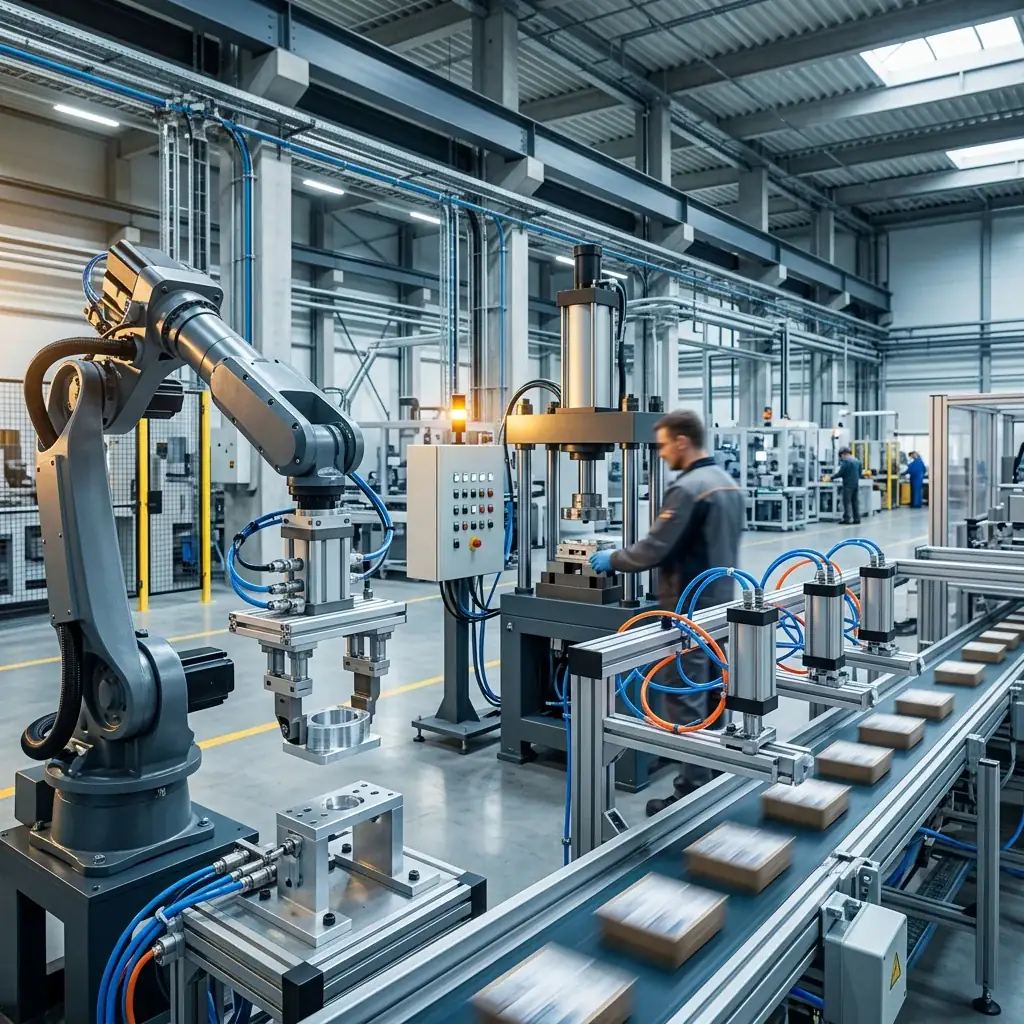

Примеры применения пневмоавтоматики в промышленности — от упаковки до сварки

Пневмоавтоматика управляет конвейерами, зажимами, захватами и клапанами на множестве промышленных предприятий. Но когда инженер впервые проектирует линию, он сталкивается с вопросом: «Какие компоненты выбрать именно под мою задачу?»

Товары из статьи

WAALPC DSBCWAALPC DSBCот 2 970 ₽Поставка 3–5 недель · DSBC-32-25-P
WAALPC 4VWAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПа
от 820 ₽Поставка 3–5 недель · 4V210-06-AC110V
WAALPC AFRWAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000
WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽Поставка 3–5 недель · PC04-M5
WAALPC PU-TUBEWAALPC PU-TUBEот 15 ₽В наличии · PU0850-T

В этой статье — 40 типовых примеров из упаковки, сварки, пищевого производства, деревообработки, логистики и фармацевтики. Для примеров указаны компоненты и, где применимо, тип управления и ориентировочный такт: фактический такт зависит от массы, хода и схемы. Используйте её как справочник при проектировании.

⚠ Важно: все примеры предполагают рабочее давление 5–6 бар и наличие блока подготовки воздуха ФРЛ на входе в систему.

Содержание статьи (14 разделов)
  1. 1. Чем отличаются моностабильная и бистабильная логика?
  2. 2. Какие 6 примеров есть в упаковке и фасовке?
  3. 3. Какие 6 примеров есть в металлообработке и сварке?
  4. 4. Какие 5 примеров есть в пищевом производстве?
  5. 5. Какие 4 примера есть в деревообработке?
  6. 6. Какие 4 примера есть в робототехнике и захвате?
  7. 7. Какие 3 примера есть в складской логистике?
  8. 8. Какие 3 примера есть в фармацевтике, медицине и косметике?
  9. 9. Какие 4 примера есть в автомобильной промышленности?
  10. 10. Какие ещё 5 примеров есть в текстиле, стекле, электронике?
  11. 11. Как выглядит сводная таблица «задача → тип распределителя»?
  12. 12. Как выбрать пневмосхему под свою задачу?
  13. 13. Какие вопросы чаще всего задают про выбор распределителя?
  14. Что в заключение?

1. Чем отличаются моностабильная и бистабильная логика?

Выбор типа пневмораспределителя 5/2 определяется тем, что должно произойти с цилиндром при пропадании сигнала.

ПараметрМоностабильный (пружинный возврат)Бистабильный (два импульса)
Золотник после снятия электрического сигналаВозврат пружиной в условиях исполненияСохраняет последнее положение; положение штока проверяют отдельно
Снятие электрического сигналаВозврат золотника пружиной в условиях исполненияПамять положения золотника; удержание привода проверяют по схеме
Типичное применениеПодача, толкание, отсечкаЗажим, фиксация, блокировка
Расход воздуха и катушкиВоздух на цикл тот же (его тратит цилиндр); катушка запитана всё время включенияВоздух на цикл тот же; катушка запитана только на импульс

✓ Совет: бистабильный распределитель сохраняет положение золотника после снятия электрического сигнала. Сохранение зажима проверяют по фактической схеме с учётом подачи воздуха, нагрузки и утечек; одна память золотника или установка пневмозамка не подтверждает безопасное удержание. Логику управления выбирают по требованиям процесса.

📌 Смотрите в каталоге: Пневмораспределители 5/2 и 5/3 — моностабильные и бистабильные, резьба G1/8–G1/2.

2. Какие 6 примеров есть в упаковке и фасовке?

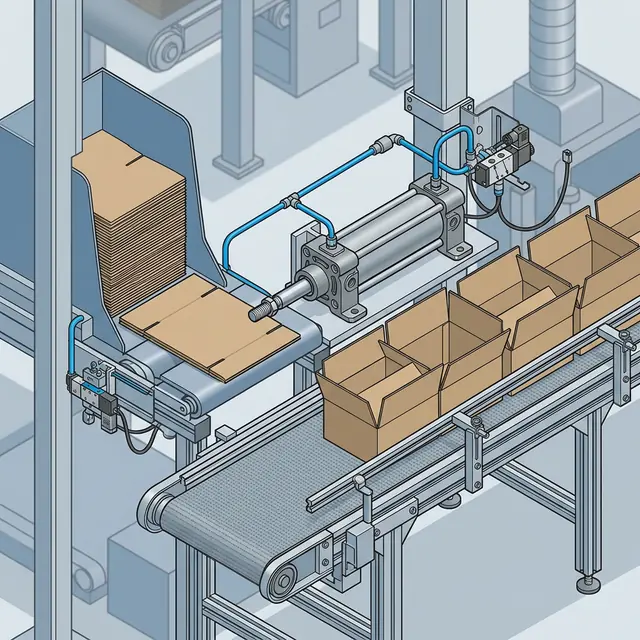

Пневматика на упаковочной линии — подача заготовок и запечатывание

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
1Подача картонной заготовки на конвейерЦилиндр двустороннего действия с 5/2 моностабильным: подал → после пружинного возврата золотника вернулся пневматически при подаче воздуха и достаточном усилии → ждёт следующую заготовкуЦилиндр ISO 15552 ∅32, распределитель 5/2, дроссель с обратным клапаном0,5–2 сек
2Запечатывание пакета термосваркойЦилиндр прижимает нагретую планку, моностабильный: прижал → выдержка → отвёлЦилиндр ∅40, таймер пневматический, распределитель 5/2 с соленоидом 24VDC1–3 сек
3Отсечка потока продукции на конвейереСтопор: цилиндр выдвигается поперёк ленты, моностабильныйКомпактный цилиндр ISO 21287 ∅25, датчик положения для подтверждения0,3–0,5 сек
4Укладка готового изделия в тару2-осевой портал: горизонтальный + вертикальный цилиндры, вакуумная присоска для захвата2× цилиндр, эжектор + присоска, 2× распределитель 5/22–4 сек
5Нанесение этикетки (аппликатор)Цилиндр прижимает этикетку к продукту, моностабильный, ход 30–50 ммЦилиндр ∅20, 5/2 моностабильный, регулятор давления0,5–1 сек
6Подача гофрокороба на паллетайзерТолкатель с длинноходовым цилиндром, ход до 500 ммЦилиндр ∅63, ход 500, 5/2 с электромагнитом, дроссели на обе линии2–5 сек

3. Какие 6 примеров есть в металлообработке и сварке?

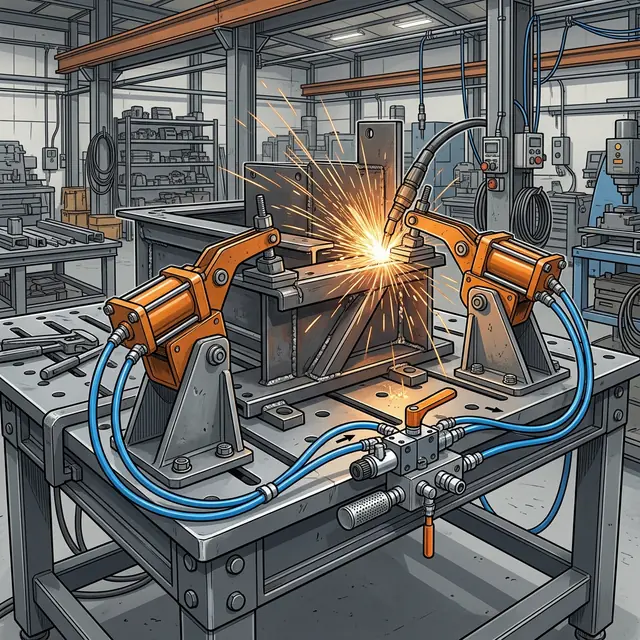

Пневматические зажимы на сварочном кондукторе

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
7Зажим детали в сварочном кондукторе5/2 бистабильный: переключение зажима и разжима управляющими импульсами. Положение золотника сохраняется после снятия сигнала; сохранение усилия зажима проверяют по схеме, подаче воздуха, нагрузке и утечкамСиловой цилиндр ∅80, 5/2 бистабильный, расчёт усилия под массу детали1–2 сек (зажим)
8Подъём заготовки на штамповочный прессЦилиндр-подъёмник с клапаном плавного пуска для плавного набора давления при пуске; опускание заготовки при потере воздуха этот клапан не исключает — нужны пневмозамки или механический упорЦилиндр ∅100, плавного пуска, 5/2, предохранительный клапан3–5 сек
9Отрезка прутка на автоматеБыстрый рез: моностабильный 5/2, ход 20 мм примерно за 0,2 секЦилиндр ∅50 с ножом, клапан быстрого выхлопа, датчик0,2–0,5 сек
10Позиционирование детали для лазерной резки2 цилиндра на взаимно перпендикулярных осях выставляют заготовку по координатам; точность ограничена сжимаемостью воздуха и зависит от контура обратной связи2× цилиндр с позиционером, линейный датчик обратной связи на каждой оси, датчики положения на концах хода1–3 сек
11Выдув стружки из зоны обработкиИмпульсная продувка через распределитель 3/2 по команде ЧПУ3/2 клапан с соленоидом, сопло-раструб, глушитель0,5–1 сек
12Привод поворотного стола на 90°Пневматический поворотный привод (rack&pinion) с демпферами на концах ходаПоворотный привод, 5/2, дроссели, демпферы1–2 сек
🔧 Рассчитайте усилие зажима: Воспользуйтесь нашим онлайн-калькулятором усилия пневмоцилиндра — введите массу нагрузки, давление, ориентацию и режим движения; инструмент предварительно подберёт диаметр по нагрузке. Дополнительное усилие и трение задают соответствующими полями; выбранное исполнение проверяют по паспорту.

4. Какие 5 примеров есть в пищевом производстве?

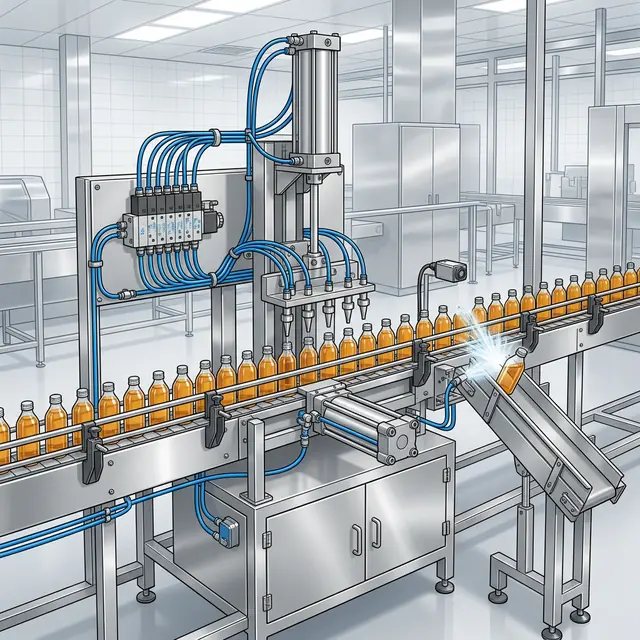

Пневмоавтоматика в пищевом производстве — нержавеющие цилиндры и система отбраковки

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
13Разделительный клапан на линии подачи жидкого продуктаСедельный клапан продукта из нержавеющей стали с пневмоприводом; 5/2 стоит вне зоны продукта и управляет приводом. Уплотнения — EPDM или FKM по продукту и составу мойки CIP: FKM хуже переносит горячую щёлочь и парКлапан продукта AISI 316 с пневмоприводом, распределитель 5/2, присоединения с молочной резьбой DIN 11851—
14Дозирование сыпучего продукта (мука, сахар)Сегментный затвор с пневмоприводом, управление по весовому сигналуПоворотный привод, 5/2, весовой контроллер2–5 сек
15Формовка тестовых заготовокЦилиндр опускает матрицу-пресс, моностабильныйЦилиндр ∅80 из нерж., дроссели, 5/2 24VDC1–2 сек
16Отбраковка на конвейере (reject-система)Воздушный выстрел через сопло сдувает бракованное изделие, 3/2 моностабильный3/2 быстродействующий, сопло, фильтр AF на 5 мкм (исполнение W), маслоотделитель, блок подготовки без лубрикатора: воздух попадает на изделие50–100 мс
17Мойка оборудования: пневматическая заслонка на сливеЦилиндр ISO 15552 открывает/закрывает заслонку, уплотнения EPDMЦилиндр из нерж. стали, 5/2, концевые датчики3–5 сек

⚠ Внимание: в зоне контакта с продуктом и агрессивной мойки пищевых и фармацевтических производств берут цилиндры и фитинги из нержавеющей стали AISI 304/316 и уплотнения, стойкие к моющим средствам (FKM, EPDM — EPDM только без масла в воздухе); требования к исполнению задаёт оценка риска и нормы пищевой безопасности.

5. Какие 4 примера есть в деревообработке?

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
18Прижим заготовки на форматно-раскроечном станкеВертикальный цилиндр прижимает лист; 5/2 бистабильный управляет прижимом, а сохранение усилия и безопасное удержание проверяют по всей схемеЦилиндр ∅50, 5/2 бистабильный, датчик0,5–1 сек
19Толкатель готовой доски на штабелёрДлинноходовый цилиндр (ход 800 мм), моностабильныйЦилиндр ∅63, 5/2, дроссели, направляющие3–6 сек
20Пневматический упор для автоматической системы раскрояКомпактный цилиндр выдвигает упор на программируемую позициюЦилиндр ISO 21287, позиционер, ПЛК1–2 сек
21Отсос древесной пыли через пневмозаслонкуЗаслонка на вытяжном патрубке открывается только при работе станкаЦилиндр ∅40 одностороннего действия, 3/2 моностабильный, реле от станка0,5 сек

6. Какие 4 примера есть в робототехнике и захвате?

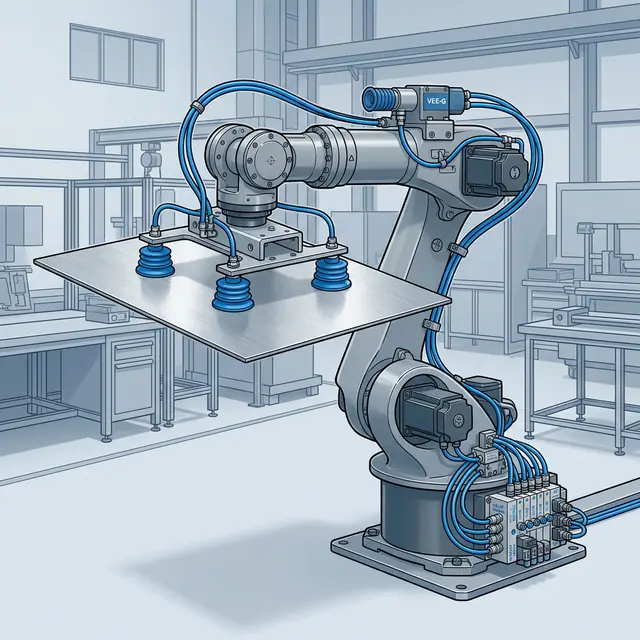

Пневматический захват робота с вакуумными присосками — управление через ПЛК

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
22Захват детали промышленным роботом (вакуум)5/2 + вакуумный эжектор через 3/2 — работают синхронно по программе ПЛКЭжектор, присоска (NBR/силикон), 5/2 + 3/2, пневмоостров0,5–2 сек
23Пневматический схват (параллельные губки)Пневмозахват с параллельным перемещением губок, 5/2 моностабильныйПневмосхват, 5/2, датчики «схвачено / пусто»0,3–0,8 сек
24Поворот детали на 180° (кантователь)Поворотный привод с двумя фиксированными позициямиПривод rack&pinion, 5/2 бистабильный, демпферы0,5–1,5 сек
25Смена захватного органа (quick-change)Пневматический замок на фланце робота: разблокировал → сменил → заблокировалПневмозамок, 5/2 бистабильный, датчики блокировки2–3 сек
🔎 Вакуумные захваты: Подберите эжектор и присоски в нашем каталоге: вакуумная техника.

7. Какие 3 примера есть в складской логистике?

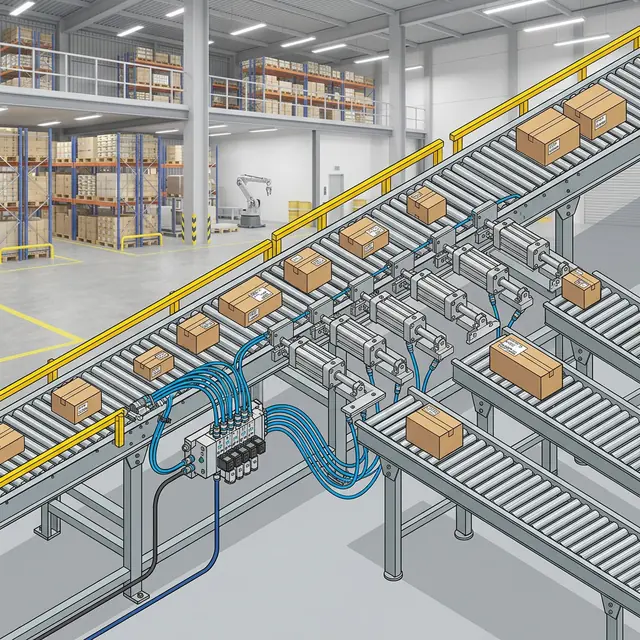

Пневматическая сортировка посылок на складском конвейере с пневмоостровом

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
26Сортировка посылок по направлениям (Sorter)Линейка цилиндров-толкателей по бокам конвейера, каждый с 5/2 моностабильнымКомпактные цилиндры ∅25, пневмоостров на 8–16 станций0,3–0,5 сек
27Подъём груза на второй ярус стеллажаПневматический подъёмник (цилиндр ∅200, ход 1200 мм). При потере воздуха груз опускается: на верхней позиции нужен механический упор или ловитель, людям под грузом находиться нельзяСиловой цилиндр, механический упор, плавного пуска, расчёт усилия, дроссели5–10 сек
28Фиксация паллеты на роликовом конвейереПневмостоп выдвигается снизу, блокирует ролик, моностабильныйСтопорный цилиндр ∅32, 5/2, фотодатчик0,3 сек

8. Какие 3 примера есть в фармацевтике, медицине и косметике?

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
29Дозирование жидкости в ампулуМикроцилиндр приводит дозирующий поршень; точность дозы задаёт объём дозатора, а не цилиндрЦилиндр ∅16 из AISI 316, пропорциональный регулятор0,5–1 сек
30Закручивание крышки на флаконПневматический шпиндель с настраиваемым крутящим моментомПоворотный модуль, 5/2, регулятор давления, датчик момента1–2 сек
31Прижим таблетки для нанесения маркировкиМикроцилиндр фиксирует таблетку, лазер наносит код, моностабильныйМиницилиндр ∅10 одностороннего действия, 3/2, вакуумная фиксация через эжектор0,3–0,5 сек

9. Какие 4 примера есть в автомобильной промышленности?

листайте таблицу вбок →

№ЗадачаРешениеКлючевые компонентыТакт
32Установка ветрового стекла с вакуумным захватомПортальный робот с вакуумной рамой (8 присосок), управление через пневмоостров8× присоска, 2× эжектор, пневмоостров, ПЛК10–15 сек
33Затяжка болтов подвески (пневматический гайковёрт)Ударный пневмоинструмент с подачей через ФРЛ с лубрикаторомГайковёрт 1/2″, ФРЛ с масляным туманом, шланг ∅103–5 сек/болт
34Контроль герметичности картера двигателяПневматическое уплотнение прижимается к детали, подаётся давление, измеряется утечкаЦилиндры зажима, регулятор, датчик перепада давления15–30 сек
35Клеевое нанесение герметика на кузовПневматический пистолет-аппликатор с пропорциональным управлением расходомПневмопривод дозатора, пропорциональный клапан, роботнепрерывно
⚠ Проверьте трубопроводы: Даже небольшая утечка ежегодно обходится предприятию в заметную сумму. Читайте: как найти и устранить утечки.

10. Какие ещё 5 примеров есть в текстиле, стекле, электронике?

листайте таблицу вбок →

№ОтрасльЗадачаРешение и компоненты
36ТекстильОбрезка нити на ткацком станкеМиницилиндр ∅12 одностороннего действия с ножом, 3/2 от ПЛК, такт 100 мс
37ТекстильНатяжение рулона тканиТанцующий ролик на цилиндре, пропорциональный регулятор давления
38СтеклоПеремещение стеклянного листа вакуумомБольшие присоски (∅120), эжекторы высокой производительности, вакуумная техника
39ЭлектроникаУстановка чипа на плату (pick&place)Миницилиндр ∅8 одностороннего действия, микроприсоска, прецизионный 3/2, такт 200 мс
40ЭлектроникаТестирование PCB (bed-of-nails)Большой цилиндр опускает плату на контактную матрицу, 5/2 бистабильный

11. Как выглядит сводная таблица «задача → тип распределителя»?

Быстрая шпаргалка для проектировщика:

Тип задачиРекомендуемый распределительПочему
Подача / толкание / отсечка5/2 моностабильныйПружина возвращает золотник; пневматический возврат цилиндра зависит от подачи воздуха и нагрузки
Зажим / фиксация / блокировка5/2 бистабильный как вариант управленияПамять золотника без постоянного сигнала; удержание нагрузки проверяют отдельно
Вакуумный захват (ON/OFF)3/2 моностабильныйПростое включение/отключение эжектора. При потере сигнала или воздуха вакуум пропадает и деталь отпускается: если падение недопустимо, удержание проверяют отдельно
Продувка / обдув3/2 моностабильныйИмпульс воздуха по команде
Точное позиционированиеПозиционер или пропорциональный распределитель с датчиком положенияОбратная связь держит заданную точку; 5/3 с закрытым центром только останавливает шток в промежуточной точке, и эта остановка неточна из-за сжимаемости воздуха
Сброс остаточного давления и плавный пускКлапан плавного пуска со сбросом на вводеСброс остаточного давления и плавный пуск; функцией безопасности клапан не является, если это не заявлено изготовителем
Многостанционное управление (от 6–8 цилиндров)ПневмоостровЭкономия проводки и монтажа

12. Как выбрать пневмосхему под свою задачу?

  1. Определите тип движения: линейное (цилиндр), вращательное (поворотный привод) или захват (схват/вакуум).
  2. Рассчитайте усилие: нагрузка с запасом 1,5–2: при вертикальном подъёме это вес (m×g), при горизонтальном перемещении — трение и разгон, при зажиме — требуемое усилие прижима. Онлайн-калькулятор.
  3. Выберите логику: моно- или бистабильная (см. таблицу выше).
  4. Подберите ход цилиндра: длина перемещения + 10 мм запас.
  5. Учтите среду: пищевое производство → нержавейка + EPDM или FKM по продукту и мойке; агрессивная химия → PTFE; обычный цех → стандарт.
  6. Добавьте подготовку воздуха: блок подготовки на входе — обязательно; лубрикатор — только для потребителей, которым нужна смазка, а где масло недопустимо (пищевое производство, фармацевтика) — без него.
  7. Установите дроссели: дросселирование на выхлопе для плавности хода.
  8. Предусмотрите датчики: датчики положения для обратной связи в ПЛК.

✓ Совет: при числе цилиндров более 6 рассмотрите установку пневмоострова — проводка и монтаж заметно сокращаются.

📚 Читайте также: Как читать пневматические схемы ISO 1219 — полное руководство по символам и обозначениям.

Как устроено сопло Вентури — принцип работы сопла Вентури.

13. Какие вопросы чаще всего задают про выбор распределителя?

Какой пневмоцилиндр выбрать для упаковочной линии?

Для стандартных упаковочных операций (подача, нанесение этикетки, отсечка) оптимален компактный цилиндр ISO 21287 диаметром 20–32 мм с моностабильным распределителем 5/2. Такт — от 0,3 до 2 секунд.

Почему на сварочном кондукторе используют бистабильный распределитель?

Бистабильный 5/2 сохраняет положение золотника после снятия электрического сигнала. Сохранение зажима при отключении электричества зависит от подачи воздуха, нагрузки, утечек и фактической схемы. Удержание детали и безопасное состояние проверяют для всего узла; память золотника сама по себе их не гарантирует.

Можно ли использовать стандартные пневмокомпоненты в пищевой промышленности?

Вне зоны продукта — можно. В зоне контакта с продуктом и мойки CIP берут исполнения из нержавеющей стали AISI 304/316 и уплотнения, стойкие к моющим средствам (FKM; EPDM — только при воздухе без масла); стандартные алюминиевые и латунные детали агрессивную мойку не переносят. Требования задают оценка риска и нормы пищевой безопасности.

Сколько пневмоцилиндров можно подключить к одному пневмоострову?

Плита пневмоострова 200M из нашего каталога выпускается на 2–20 станций; у других изготовителей число станций зависит от серии. Каждая станция управляет одним цилиндром или группой. Выбирайте с запасом 20–30% на будущее расширение.

Как уменьшить шум пневматики в цехе?

Установите пневматические глушители на выхлопные порты распределителей. Глушитель из спечённой бронзы или пористого пластика заметно снижает шум выхлопа; величину снижения и влияние на скорость смотрите в паспорте глушителя.

Какой тип управления распределителем выбрать: электромагнитный или пневматический?

Электромагнитный (соленоидный) 24VDC — самый распространённый вариант в промышленной автоматизации. Во взрывоопасных зонах применяют либо пневматическое управление, либо катушки во взрывозащищённом исполнении; выбор определяют класс зоны и документы на изделие.

Что в заключение?

Пневмоавтоматика — универсальный инструмент, который работает везде: от высокоскоростной упаковки на 50 циклов в минуту до дозирования в фармацевтике. Ключ к надёжной работе — правильный выбор компонентов под конкретную задачу.

Используйте примеры из этой статьи как отправную точку: определите отрасль, тип движения и логику управления. Затем рассчитайте усилие, подберите трубки и фитинги, предусмотрите подготовку воздуха.

🚀 Готовы собрать свою пневмосистему? Многие компоненты из статьи есть в каталоге corneta.tech — цилиндры, распределители, ФРЛ, датчики и вакуумная техника; наличие позиций под конкретный пример уточняйте при подборе.
