Пневматика для пищёвки, медицины и роботов — особенности применения

Коротко: Пневматика для пищевой промышленности — это компоненты с материалами и исполнением, подтверждёнными для конкретной зоны контакта и условий мойки; NBR без подтверждённого пищевого допуска для контакта с продуктом не подходит; конкретную смесь выбирают по продукту и мойке (FKM или NBR: что лучше). Класс воздуха по ISO 8573-1 задают по зоне контакта и оценке рисков; он не подтверждает микробиологическую чистоту. Для контактирующих материалов проверяют применимые требования и документы производителя; ТР ТС 005/2011 относится к упаковке и укупорочным средствам. Совместимые аналоги WAALPC для Festo и SMC подбираем по паспортам и чертежам — пришлите спецификацию, ответим за 1 рабочий день.

Товары из статьи

WAALPC DSBCот 2 970 ₽Поставка 3–5 недель · DSBC-32-25-P

В корзину

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 ммот 40 ₽Поставка 3–5 недель · PC04-M5

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

Введите код вашего изделияНайти

Узел	Требование
Корпус клапана / цилиндр	Материал и поверхность — по зоне контакта, мойке и документации производителя
Уплотнения	Конкретная смесь NBR, EPDM или FKM с подтверждённым допуском и совместимостью с продуктом и мойкой
Сжатый воздух	Класс по частицам, воде и общему маслу — по назначению; дополнительно задают микробиологические требования
Сертификация	Документы на конкретные материалы и применение; ТР ТС 005/2011 — упаковка, EU 10/2011 — пластмассы в пределах области действия

Пневматика в специальных отраслях имеет жёсткие требования к чистоте воздуха, материалам и сертификации. Разберём три ниши: пищевая и медицинская промышленность плюс роботизированные системы.

Какая пневматика нужна в пищевой промышленности?

Главное требование — безопасность контакта с продуктом

Воздух или масло, попавшие в продукт, могут вызвать загрязнение и отзыв партии. Поэтому стандарты пищевой пневматики строже общепромышленных.

Требования к воздуху

• Класс качества по ISO 8573-1 — задают для конкретной зоны и продукта; рекомендации поставщиков не являются единым отраслевым минимумом.
• Безмасляный компрессор — оптимально. Альтернатива: масляный + коалесцентный фильтр 0.01 мкм + угольный фильтр
• Осушка — до заданной точки росы под давлением; тип осушителя выбирают по требованиям процесса и температуре линии.
• Микробиологический контроль — методы и периодичность определяют по оценке рисков и процедурам производства.

Требования к материалам оборудования

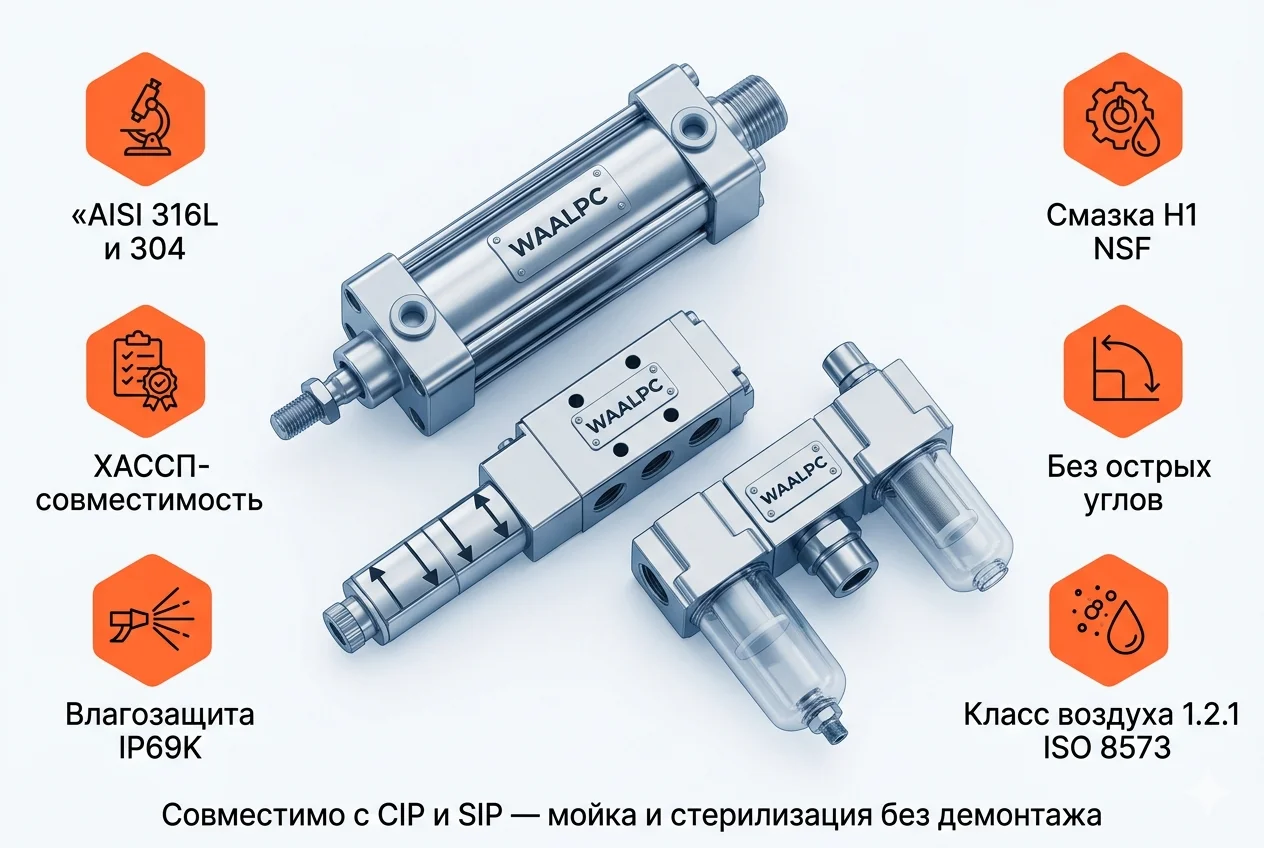

• Корпус клапанов — материал и покрытие выбирают по условиям мойки и зоне контакта; пищевое применение подтверждают документацией конкретного исполнения. Универсального запрета латуни для всей пищевой пневматики нет.
• Уплотнения — EPDM (для воды, молочной продукции) или FKM Viton (для растворителей и масел). Обычный NBR без подтверждённого пищевого допуска не применяют; существуют пищевые смеси NBR
• Цилиндры — исполнение для нужной зоны, с подтверждёнными материалами, уплотнениями, смазкой и стойкостью к мойке.
• Трубопроводы — нержавейка или пищевой ПУ (особые серии трубок)

Типовые задачи в пищёвке

• Розлив жидкостей (молоко, соки, вода) — клапаны 2W нержавейка + EPDM, цилиндры дозаторы
• Фасовка сыпучих (сахар, мука, специи) — пневматические шиберы и дозаторы
• Упаковка в коробки, плёнку, пакеты — захваты, прижимы, нагревательные плашки
• Маркировка и нанесение этикеток — пневмоцилиндры подачи

Подробнее: Пневматика для упаковочных линий.

Какая пневматика нужна в медицине и фармацевтике?

Самые жёсткие требования

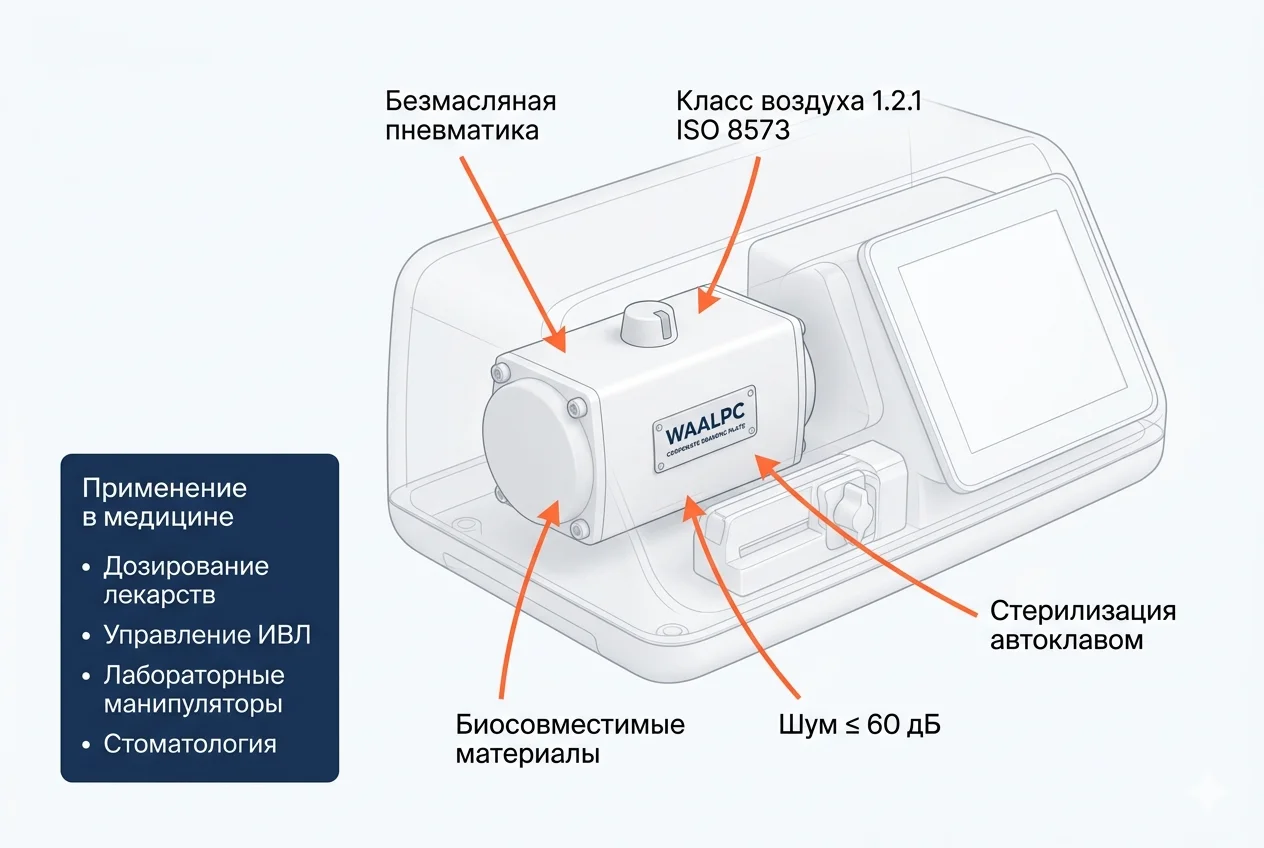

Требования различаются для медицинского воздуха для дыхания, воздуха для хирургического инструмента и технологического воздуха фармацевтического производства. Для каждого назначения отдельно задают качество, контроль и непрерывность подачи.

• Класс качества: задают по назначению и применимым требованиям; ISO 8573-1 описывает частицы, воду и общее масло.
• Точка росы: по требованиям выбранного медицинского или технологического процесса.
• Масло: допустимое содержание и систему очистки задают проектом; безмасляная конструкция сама не подтверждает качество воздуха.
• Микробиология: метод и периодичность контроля — по процедурам конкретного процесса.
• Применимые документы: ISO 7396-1 относится к медицинским газопроводным системам в своей области; фармацевтический технологический воздух оценивают по требованиям процесса и GMP.

Особенности медицинских систем

• Резервирование — количество и производительность источников, переключение, контроль и аварийный запас определяют по проекту системы и применимым требованиям.
• Раздельные линии — медицинский воздух (для дыхания), технический (для оборудования). Никаких пересечений
• Фильтры для стерильного процесса — подбирают и валидируют по назначению; обозначение 0,2 мкм само по себе не доказывает стерильность.
• Постоянный мониторинг точки росы и качества воздуха

Типовые применения

• Стоматологические дрели на пневмодвигателе
• Аппараты ИВЛ (искусственная вентиляция лёгких) — пневматические клапаны
• Пневматические шприцы для точного дозирования
• Робототехника в лабораториях — автоматическая обработка проб
• Фармацевтическое производство — пневматические транспортёры таблеток, фасовка

Какая пневматика нужна в роботизированных системах?

Главный плюс — простота интеграции с роботами

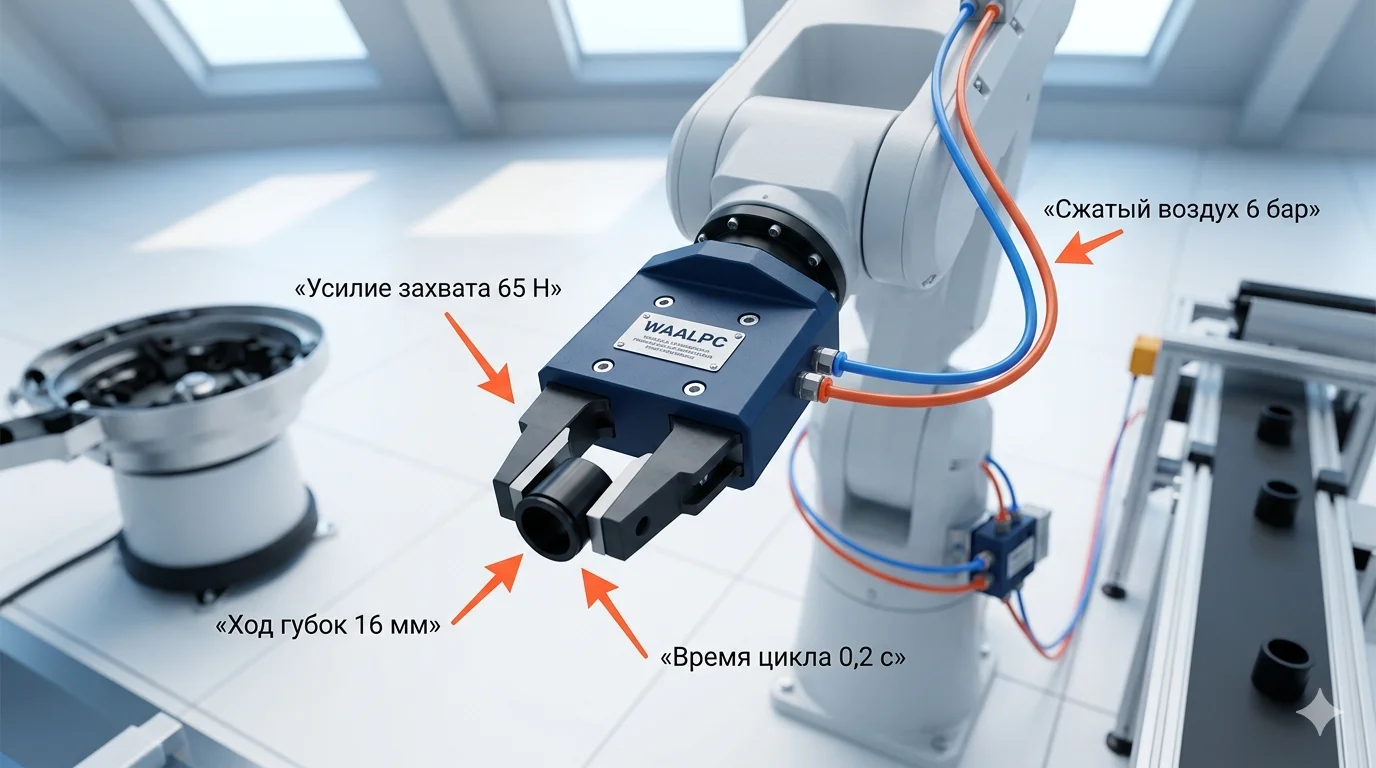

Возможность подключения пневматики у роботов ABB, KUKA, Universal Robots и Fanuc зависит от модели и комплектации; воздух может подводиться отдельной внешней линией. Захват, поворот, прижим — типовые «руки» робота на пневматике.
