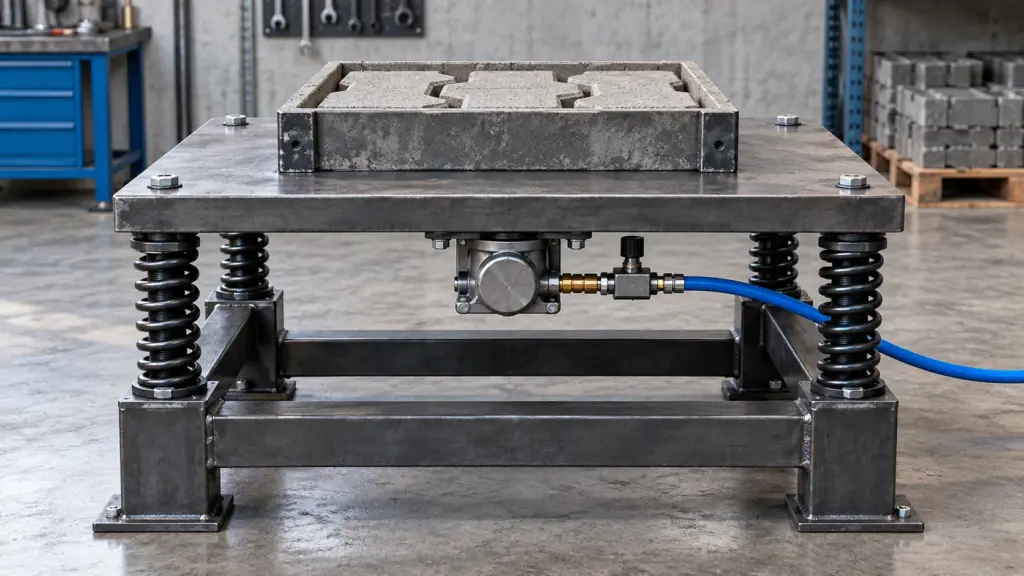

Вибростол своими руками: пневмовибратор или электродвигатель

Краткий ответ

Вибростол для тротуарной плитки и бетонных изделий обычно собирают на электродвигателе с эксцентриком на валу — это привычный путь, и он рабочий. Пневматический шаровой вибратор — возможная альтернатива: вместо мотора на раму крепят компактную головку, которая вибрирует от сжатого воздуха без обмотки и искрящего контакта. Регулировать интенсивность можно давлением на подводе — но для стола под бетон применимость серии K не подтверждена (см. оговорку ниже).

Оговорка по применению. Карточка серии WAALPC K называет её назначением ворошение сыпучего против зависания и сводообразования в бункерах, течках и силосах; крепление — на стенку ёмкости. Как привод формовочного стола для бетона серия карточкой не подтверждена. Всё, что ниже про стол, — расчёт-допущение автора; проверка амплитуды (раздел «Расчёт») показывает, что для тяжёлого стола такой вибратор может не дать нужного размаха. Перед покупкой запросите у изготовителя подтверждение для вашей задачи.

Возмущающая сила вибратора считается по формуле F = m·ω²·r (масса вращающегося элемента × квадрат угловой скорости × радиус вращения), а для прикидки под вибростол применяют практическое правило: сила в 1,5-2 раза больше веса вибрируемой системы — стола, формы и бетона в ней (источник правила не подтверждён). Ниже — обе методики, сравнение с электровибратором, расчёт на артикуле WAALPC и проверка амплитуды.

Как работает пневматический вибратор: шариковый и роликовый

У пневматического вибратора нет ни обмотки, ни щёток, ни вала с подшипниками в привычном для электродвигателя смысле. Рабочий орган — сам вращающийся элемент, смещённый от геометрического центра корпуса. Сжатый воздух через тангенциальные сопла раскручивает этот элемент внутри закалённой дорожки на огромной скорости — тысячи оборотов в минуту, — и именно его несбалансированное вращение создаёт вибрацию, которая передаётся через корпус на то, к чему вибратор прикручен.

Шариковый пневмовибратор (формат K, наша серия WAALPC) использует закалённый стальной шар, который катится по круговой дорожке внутри корпуса. Конструкция предельно простая: корпус, дорожка, шар, воздушные каналы — почти нечему ломаться, а изнашивается по сути одна пара деталей (шар и дорожка).

Роликовый пневмовибратор устроен похоже, но вместо шара по дорожке катится цилиндрический ролик. Соотношение силы и частоты у роликовых и турбинных моделей другое (по общей практике их чаще ставят на бункеры и силоса; источника нет). В каталоге таких моделей нет, поэтому дальше речь только о шаровых.

В нашем каталоге сейчас есть только шариковые вибраторы серии K (8 типоразмеров, WAALPC — карточка на сайте) — они и есть герой расчёта ниже. Роликовых и турбинных моделей мы не продаём, поэтому дальше в статье все цифры и подбор — по шаровому типу.

Формула возмущающей силы F = m·ω²·r и что она значит для стола

Любой вращающийся элемент, смещённый от оси вращения, создаёт центробежную силу по классической формуле:

F = m · ω² · r

Обозначение	Что это
F	Возмущающая (центробежная) сила, Н
m	Масса вращающегося элемента — шара или ролика, кг
ω	Угловая скорость, рад/с: ω = 2πn/60, где n — частота вращения, об/мин
r	Радиус вращения элемента (радиус дорожки), м

Ключевое наблюдение — сила растёт с частотой квадратично, а не линейно. Иллюстрация на общих цифрах (условный пример, не характеристики конкретной модели серии K — реальные числа для K08-K36 в таблице ниже другие): элемент массой 80 г, вращающийся на радиусе 15 мм при 9 000 об/мин, — это ω = 2π×9 000/60 ≈ 942 рад/с, и F = 0,08×942²×0,015 ≈ 1 066 Н. Подними частоту всего на 20 % (до 10 800 об/мин) — сила вырастет не на 20, а почти на 44 % (до 1 535 Н), потому что она зависит от квадрата ω. Отсюда и практический вывод следующего раздела: небольшая прибавка давления воздуха ощутимо добавляет силу удара по бетону.

На карточках WAALPC K производитель уже даёт готовую центробежную силу для каждого типоразмера при 6 бар — эти числа и есть результат формулы выше для конкретной геометрии шара и дорожки данной модели. Разбирать m и r по каждой модели вручную не нужно и нельзя: точные внутренние размеры дорожки в открытом доступе не публикуются, а угадывать их — плохая идея. Для подбора вибратора достаточно готовой силы из таблицы ниже.

Как подобрать вибратор под вибростол по массе

Слабый вибратор не уплотнит бетон — в плитке останутся раковины и воздушные поры. Избыточный — быстрее разболтает крепления, разобьёт форму и просто съест лишние деньги на воздух. Подбирают вибратор не «на глазок», а по массе того, что должно вибрировать.

Инженерное правило для их подбора выражается формулой:

Fc = K × (Mt + M + 0,2B) — форма жёстко закреплена на столе (обычный случай для вибростола под плитку)
Fc = K × (Mt + 0,2M + 0,2B) — форма стоит свободно, не прижата

Обозначение	Что это
Fc	Требуемая возмущающая сила, Н
Mt	Масса вибрирующей части стола — рама, настил, сам вибратор, кг
M	Масса формы (матрицы), кг
B	Масса бетонной смеси в форме, кг
K	Коэффициент 20-40 (по смыслу — ускорение, м/с², то есть Н на кг; ≈2-4 g), зависит от жёсткости формы и подвижности бетонной смеси; источник значений не подтверждён

Формула — практика подбора виброоборудования, ссылки на ГОСТ или ISO у автора нет, значения не сверены с первоисточником, поэтому берите диапазон 20-40 как ориентир, а не догму: густая жёсткая смесь и жёсткая стальная форма — ближе к 20, подвижная смесь и лёгкая форма — ближе к 40.

Есть и более грубая прикидка, которой пользуются на практике для самодельных столов: возмущающая сила берётся в 1,5-2 раза больше суммарной массы вибрируемого (стол + форма + бетон, в переводе кг → Н через g≈9,81 м/с²). Это упрощение, не инженерный расчёт; в примере ниже оба метода дают одно окно по силе, но сила — не единственный критерий (см. проверку амплитуды).

Частота вибрации: её задаёт давление, а не редуктор

У электровибратора частота вращения эксцентрика жёстко привязана к частоте питающей сети и числу полюсов двигателя: типовой асинхронный мотор на 50 Гц даёт около 2 800-3 000 об/мин на двух полюсах или около 1 400-1 500 об/мин на четырёх. Чтобы получить промежуточную частоту, нужен либо другой мотор, либо частотный преобразователь — отдельный узел со своей ценой и электроникой.

У шарового пневмовибратора редуктора и шкивов вообще нет — шар раскручивает напрямую поток сжатого воздуха через сопла. Частота вращения шара, а вместе с ней и сила, зависят от давления на входе: больше давление — выше частота (по общим принципам работы; количественной зависимости в карточке нет — в ней даны значения только при 6 бар). Регулировка бесступенчатая: регулятор давления на подводе воздуха. Рабочий диапазон серии K по карточке — 0,2-0,6 МПа (2-6 бар); значения силы при других давлениях изготовитель не приводит.

Таблица: пневмовибраторы WAALPC K — частота, сила, расход

Данные с карточки серии, три типоразмера с полными характеристиками при 6 бар; для остальных пяти (K08, K10, K13, K20, K30) полных данных в карточке нет. Расход в карточке указан в л/мин без базы приведения — в расчётах ниже принят как расход свободного воздуха.

Модель	Частота, об/мин	Сила, Н	Расход, л/мин	Присоединение	Вес, кг	Цена
K16	19 500	1 110	285	G1/4	0,68	2 200 ₽
K25	14 100	2 100	420	G3/8	1,4	4 050 ₽
K36	10 100	4 100	678	G3/8	1,4	6 650 ₽

Видно общую закономерность: чем крупнее шар, тем ниже частота, но выше сила и расход воздуха — прямое следствие формулы F=mω²r, где рост массы m перевешивает падение ω. Полный ряд из 8 типоразмеров (K08-K36) — на карточке серии.

Расчёт вибростола для тротуарной плитки на реальном артикуле

Стол для заливки тротуарной плитки, форма жёстко прижата к столу зажимами (значит, считаем по первой формуле). Исходные массы:

1. Масса вибрирующей части стола (рама из уголка, стальной настил, сам вибратор): Mt = 45 кг.
2. Масса формы (металлическая матрица под несколько плиток): M = 25 кг.
3. Масса свежего бетона в форме за один цикл заливки: B = 60 кг.
4. По инженерной формуле (закреплённая форма): Fc = K×(45+25+0,2×60) = K×82. При K=20: Fc = 1 640 Н. При K=40: Fc = 3 280 Н. Диапазон: 1 640-3 280 Н.
5. По упрощённому правилу (1,5-2× общей массы): суммарная масса 45+25+60=130 кг, F = 1,5×130×9,81 = 1 912 Н до 2×130×9,81 = 2 551 Н. Диапазон: 1 912-2 551 Н.
6. Пересечение обоих диапазонов — примерно 1 900-2 550 Н. Из таблицы выше в это окно попадает ровно одна модель: Vibrator K25 — 2 100 Н при 6 бар. K16 (1 110 Н) слабоват, K36 (4 100 Н) избыточен для стола такого размера.

По силе в окно попадает Vibrator K25 — 4 050 ₽, частота 14 100 об/мин, расход воздуха 420 л/мин при 6 бар, присоединение G3/8. Эти числа используются в расчёте расхода ниже — при условии, что вибратор годится для стола (проверка ниже).

Проверка амплитуды (допущение: стол — жёсткая масса на мягких опорах). Амплитуда стола A = F / (M·ω²). K25: ω = 2π·14 100/60 ≈ 1 477 рад/с; при M = 130 кг A = 2 100 / (130·1 477²) ≈ 0,007 мм, ускорение F/M ≈ 16 м/с² (≈1,7 g). Для сравнения: то же ускорение при 3 000 об/мин электровибратора даёт размах порядка 0,2 мм. Типичные амплитуды формовочных столов — десятые доли миллиметра (значение по памяти, не сверено). То есть по силе K25 в окно попадает, а по размаху колебаний — на порядки ниже; серия K, скорее всего, не рассчитана на такую задачу. Без испытаний на вашем столе или подтверждения изготовителя покупать под стол не рекомендуем.

Расход воздуха и подбор компрессора

Вот здесь чаще всего и ошибаются с пневмовибратором. У пневмоцилиндра расход — импульсный, воздух идёт короткими порциями на каждый ход штока, между которыми пауза. У вибратора расход непрерывный: пока вибратор работает, он тянет воздух постоянным потоком все секунды без исключения. Калькулятор расхода воздуха на сайте посчитан именно под цикличный расход цилиндра (объём × частота циклов) — для вибратора его напрямую не применить, нужный расход уже дан в таблице выше как есть, без пересчёта на циклы.

K25 тянет 420 л/мин при 6 бар непрерывно. Если вибрировать стол круглые сутки без пауз, ровно столько и нужен компрессор — но так столы не работают: вибратор включают на форму, дают ей уплотниться и выключают, пока форму меняют или замешивают следующую порцию бетона.

Пример цикла: 30 с вибрации на одну заливку, 90 с пауза на распалубку и подготовку следующей формы. Доля времени под нагрузкой — 30/(30+90) = 25 %.

1. Средний расход по циклу: 420×0,25 = 105 л/мин.
2. Нужная отдача компрессора (запас 25 % на утечки и другие потребители — тот же принцип, что советует калькулятор расхода на сайте): 105×1,25 ≈ 131 л/мин непрерывной подачи. Это уже по силам обычному одно-двухсменному поршневому компрессору, а не только промышленному винтовому.
3. Ресивер под пиковый расход. В момент включения вибратор всё равно тянет полные 420 л/мин, а компрессор непрерывно даёт только 131 л/мин — разницу 30 секунд компенсирует запасённый в ресивере воздух. Формула объёма: V = T × C × Pa / (P1−P2), где T — длительность импульса (мин), C — дефицит подачи (л/мин), Pa — атмосферное давление (≈1 бар абс.), P1−P2 — допустимая просадка давления (бар). Подставляем: T=30 с=0,5 мин, C=420−131=289 л/мин, допустимая просадка 1 бар (с 6 до 5 бар — ещё в диапазоне 2-6 бар по карточке, но сила при этом падает — сколько именно, изготовитель не приводит): V = 0,5×289×1/1 ≈ 145 л. Берём ресивер от 150 л — точный подбор под свой цикл проверьте калькулятором объёма ресивера.

Если цикл на вашем столе интенсивнее (пауза короче 90 с или форм несколько подряд без остановки) — доля нагрузки растёт, а с ней и нужная непрерывная отдача компрессора. Пересчитать по тем же трём шагам под свои секунды несложно.

Для сравнения общий порядок эффективности: по общедоступным оценкам до полезной работы на конце магистрали доходит порядка 10-15 % электроэнергии компрессора (число без ссылки на источник, по памяти), остальное теряется на сжатие, охлаждение и потери в сети. Это не повод отказываться от пневматики — но при выборе между пневмо- и электровибратором для конкретной задачи стоит держать в голове, что воздух всегда обходится дороже той же механической работы электромотором.

Крепление вибратора к вибростолу: рама, косынка, виброопоры

Вибратор крепят жёстко к раме через косынку — стальную косынку 4-6 мм, приваренную к силовому элементу рамы (уголок или швеллер), а не к тонкому листу настила. Причина простая: тонкий лист (обычно 3-4 мм) сам прогибается под вибрацией, гасит часть энергии локальным изгибом вместо передачи её всей конструкции, а в точке крепления рано или поздно даёт усталостную трещину от циклической нагрузки — вибратор делает тысячи циклов в минуту, металл в этой зоне работает на пределе.

Раму варят из уголка от 40×40 мм или швеллера — она должна быть жёсткой сама по себе: если рама «играет» под нагрузкой, часть энергии вибратора уходит на изгиб рамы, а не на уплотнение бетона. Лист настила варят или прикручивают к раме, форму на нём фиксируют зажимами или бортиком, а не приклеивают и не ставят просто «на трение».

Стол в сборе — раму с настилом и формой — ставят не прямо на бетонный пол, а на пружины или резинометаллические виброопоры под каждой ногой рамы. Без них энергия вибрации частично уходит в пол здания вместо того, чтобы остаться в системе стол-форма-бетон, а вибрация ощутимо передаётся оператору и соседним конструкциям. Опоры дополнительно снижают шум и продлевают жизнь сварным швам рамы, которые иначе работают на удар о жёсткий пол при каждом цикле.

Пневмовибратор или электровибратор: честное сравнение

Оба варианта рабочие, и выбор зависит от условий цеха, а не от того, что «современнее». Пневматика не продаётся здесь как решение на все случаи.

Критерий	Пневматический шаровой вибратор	Электрический вибромотор
Искрение и электробезопасность	Обмоток и контактов нет, искрения в самом вибраторе нет; в карточке серии K сказано «взрывобезопасное решение для запылённых зон», но сертификат взрывозащиты в карточке не приведён	Требует влаго- и пылезащищённого исполнения (IP), во взрывоопасной зоне — отдельного сертифицированного мотора
Регулировка частоты	Плавно, краном или регулятором давления, без доп. оборудования	Ступенчато — сменой числа полюсов мотора или отдельным частотным преобразователем
Сырость, цементная пыль	Электрической части нет; воздух должен быть чистым — по карточке фильтрация не хуже указанной в паспорте	Влага и цементная пыль — главная угроза для обмотки и подшипников без надёжного IP
Ремонт	По сути одна изнашиваемая пара — шар и дорожка	Обмотка, подшипники, при поломке чаще проще заменить мотор целиком
Нужна инфраструктура	Компрессор и подготовка воздуха — если их ещё нет, это отдельная статья расходов	Обычная розетка 220 В или подключение к щитку
Расход энергии на единицу работы	Выше, из-за потерь в компрессоре (см. раздел про расход выше)	Ниже — меньше промежуточных потерь энергии
Шум	75-95 дБА по паспорту серии K — заметно громко, нужна защита слуха	Обычно тише, конкретное значение зависит от модели мотора

Короткий вывод: если на площадке уже есть компрессор нужной производительности (например, для пескоструя или другого пневмоинструмента) — пневмовибратор экономит на электрике, проще переживает сырость и цементную пыль, и его удобно тонко регулировать под разные смеси. Если компрессора нет и заводить его только под один стол невыгодно — обычный электровибратор с розеткой 220 В будет и дешевле по железу, и без разговоров про расход воздуха и ресивер.

Спецификация комплекта

Комплект под расчёт выше, только для случая, если применимость вибратора подтверждена (см. оговорку). Порты подобраны по резьбе G3/8 вибратора K25; пропускная способность блока в карточке не указана — сверьте с паспортом. Каждый артикул ведёт на карточку. Цены реестра.

Артикул	Наименование	Кол-во	Цена
Vibrator K25	Пневмовибратор шаровой WAALPC K25, G3/8	1	4 050 ₽
QFRH-10	Фильтр-регулятор большого расхода QFRH, порт G3/8	1	6 925 ₽
HSV10	Ручной шиберный кран HSV, G3/8 — отсечка подачи (сбрасывает ли он воздух за собой, в карточке не указано)	1	519 ₽

Компрессор, ресивер и рукав в спецификацию не входят. Рукав от крана до вибратора (резьба G3/8) в каталоге не заложен: цанговая трубка Ø10×6,5 (внутренний канал 6,5 мм) при 420 л/мин даёт скорость около 30 м/с и потерю ≈0,35 бар уже на 3 м (уравнение Дарси—Вейсбаха, гладкая труба, допущение); для K36 (678 л/мин) значение ещё выше. Нужен рукав с внутренним диаметром не менее 10-13 мм: при 13 мм потеря на 3 м — сотые доли бара. Подбирается отдельно под резьбу G3/8 порта.

Безопасность

• Шум. По карточке серии K 75-95 дБА — нужна защита слуха; выхлоп вибратора в рабочей зоне лучше отвести или заглушить (глушитель не должен перекрывать выхлоп — сверьте с паспортом).
• Вибрация и пыль. Оператор у вибростола получает вибрацию и цементную пыль: виброопоры, перчатки, респиратор; в закрытом помещении — вытяжка.
• Пропажа воздуха и возврат давления. Без воздуха вибратор останавливается — состояние безопасное. При возврате давления он запустится сам, если кран открыт: перед работой в зоне стола кран закрывают, у крана — блокировка (табличка/замок); для повторяемого включения ставят отдельный пусковой клапан.
• Защемление. Форма прижата зажимами: между формой, рамой и опорами есть зоны защемления рук; при движении стола руки не держат в этой зоне, зажимы фиксируют форму механически.
• Крепление вибратора. Вибратор весит 0,7-1,4 кг и совершает тысячи циклов в минуту: усталостная трещина в косынке и ослабший крепёж приводят к падению вибратора — дублируйте страховочным тросом и проверяйте крепёж.
• Шланг. Оторванный под давлением рукав бьёт хлыстом; ресивер — сосуд под давлением: предохранительный клапан, слив конденсата, учёт по ФНП (по памяти, не сверено).

Типичные ошибки при сборке вибростола на пневматике

• Вибратор крепят на тонкий лист, а не на раму. Лист гасит вибрацию собственным прогибом и трескается в точке крепления — см. раздел про крепление выше.
• Рама слишком лёгкая или «играет». Часть энергии вибратора уходит на изгиб рамы вместо уплотнения бетона — сварной уголок должен быть жёстким сам по себе.
• Вибратор берут «на глазок», без расчёта по массе. Слабый не уплотняет бетон (раковины, поры), избыточный разбалтывает крепления и форму и просто пережигает воздух.
• Подключают тонкую цанговую трубку к вибратору с большим расходом. Как в разделе спецификации — у Ø10×6,5 канал 6,5 мм, потеря на 3 м уже ≈0,35 бар, сила падает ниже расчётной.
• Компрессор подбирают по мощности мотора, а не по факту нагнетания. Цифра «кВт» на корпусе ничего не говорит о литрах в минуту — важна паспортная отдача при рабочем давлении, а не мощность электромотора.
• Не ставят фильтр-регулятор перед вибратором. Влага и пыль из магистрали попадают прямо в дорожку шара, ускоряя износ пары шар-дорожка (по общим соображениям; в карточке требование — очищенный сжатый воздух).
• Стол стоит прямо на бетонном полу без виброопор. Энергия уходит в пол, сварные швы работают на удар, вибрация передаётся оператору.

Вопросы и ответы

Чем шариковый пневмовибратор лучше роликового для вибростола?

Оба работают на одном принципе — несбалансированный элемент, раскрученный воздухом. Оба работают на одном принципе — несбалансированный элемент, раскрученный воздухом; шаровой при том же корпусе обычно даёт более высокую частоту. Что лучше для стола под бетон, карточка серии K не подтверждает — она рассчитана на бункеры. В нашем каталоге сейчас есть только шаровые модели серии K.

Как подобрать пневмовибратор под вибростол по массе?

Сложите массу вибрирующей части стола, формы и бетона в ней, подставьте в формулу Fc=K×(Mt+M+0,2B) для жёстко закреплённой формы (K=20-40), сравните результат с готовой центробежной силой из таблицы характеристик серии K и проверьте амплитуду (A = F/(M·ω²)) — по силе одной модели мало. Подробный пример — в разделе расчёта выше.

Какой компрессор нужен для пневматического вибратора?

Считать нужно не по паспортному непрерывному расходу вибратора, а по среднему расходу за рабочий цикл (вибрация + пауза), плюс запас около 25 % (в статье используется именно эта цифра, на практике достаточно 20-30 %). Пиковый расход в момент включения компенсирует ресивер, подобранный отдельно по формуле или калькулятором объёма.

Почему нельзя крепить вибратор прямо на лист стола?

Тонкий лист настила прогибается под вибрацией сам, гасит часть энергии локальным изгибом и со временем даёт усталостную трещину в точке крепления. Вибратор варят через стальную косынку к жёсткому элементу рамы — уголку или швеллеру.

Пневмовибратор или электровибратор — что лучше для вибростола?

Если компрессор на площадке уже есть — пневматика выигрывает по отсутствию искрения в самом вибраторе и плавной регулировке давлением; для стола под бетон применимость серии K не подтверждена карточкой. Если компрессора нет и заводить его ради одного стола невыгодно — обычный электровибратор с розеткой 220 В проще и дешевле по совокупным вложениям.

Почему обычная трубка от блока подготовки воздуха плохо тянет на вибратор?

У вибратора расход воздуха непрерывный, а не импульсный, как у цилиндра. У цанговой трубки (у нас в каталоге — максимум Ø10 мм, внутренний просвет 6,5 мм) потеря при 420 л/мин уже ≈0,35 бар на 3 м — на последнем участке до вибратора нужен рукав с внутренним диаметром 10-13 мм под резьбу порта.

Можно ли регулировать частоту вибрации без замены вибратора?

Да, это одно из преимуществ пневматики перед электровибратором: частота шарового вибратора зависит от давления воздуха на входе, а не от редуктора или числа полюсов мотора. Регулятором давления в пределах рабочего диапазона серии (0,2-0,6 МПа) можно менять интенсивность вибрации; значения при давлении ниже 6 бар изготовитель не приводит.

---
