Пневматика для линии flow-pack 60 уп./мин: BOM, схема, бюджет (инженерный кейс)

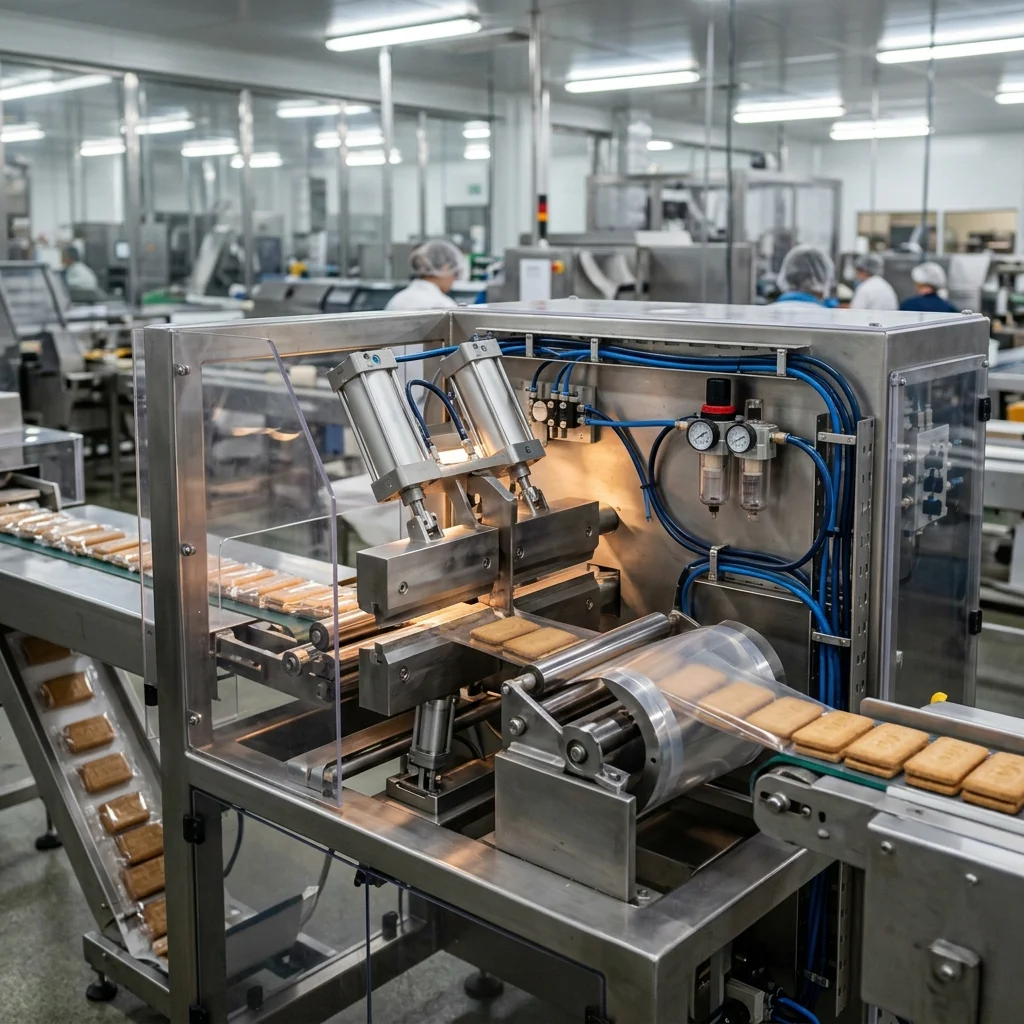

Конструктор линии fp45-60 проектирует пневмосистему горизонтального упаковщика flow-pack производительностью 60 упаковок в минуту — стандарт для шоколадных батончиков, снеков, замороженных полуфабрикатов. Цикл одной упаковки укладывается в 1.0 секунду: за это время нужно сформировать рукав из плёнки, протянуть его, выполнить продольную сварку, толкнуть продукт в подушку, сделать поперечную сварку, отрезать ножом, отвести готовую упаковку и при необходимости отбраковать дефект.

Вступление полностью

Десять позиций — десять пневмоцилиндров, тремя группами через распределители на пневмоострове. Всё это вместе должно потреблять около 400 нормальных литров в минуту сжатого воздуха (расчёт ниже даёт 407 нл/мин в среднем), чтобы не перегружать заводскую магистраль 7 бар. В статье — полный BOM (Bill of Materials) с артикулами WAALPC, P&ID схема, расчёт суммарного Qn, обоснование выбора пневмоострова вместо отдельных распределителей, бюджет в рублях, готовый комплект под сборку.

Содержание статьи (10 разделов)

1. Какие ключевые компоненты и бюджет нужны?
2. Как выглядит спецификация 10 пневмоцилиндров по позициям?
3. Пневмоостров или отдельные распределители — что выбрать?
4. Как выглядит P&ID схема разводки?
5. Как рассчитать суммарный расход воздуха Qn?
6. Какой бюджет в рублях нужен?
7. Что входит в готовый комплект от corneta.tech?
8. Какие типичные ошибки бывают при проектировании?
9. Какие материалы пригодятся ещё?
10. Какие вопросы чаще всего задают про flow-pack упаковщик?

Какие ключевые компоненты и бюджет нужны?

Для линии flow-pack 60 уп/мин в минимальной комплектации нужно: 10 пневмоцилиндров (DSBC и MGPM серий для разных позиций), 1 пневмоостров на 10 каналов 5/2 с электрическим управлением 24 В DC, фильтр-регулятор без лубрикатора AFR2000-02 (фильтр 25 мкм) — для пищевой линии масло в воздух не подмешивают, набор цанговых фитингов PC и PL под трубку 8×6 и магистраль 12×10, 50 м полиуретановой трубки PU 8×6 для разводки и 15 м PU 12×10 для главной магистрали. Дополнительные позиции — глушители выхлопа PSLB-01, дроссели с обратным клапаном SL08-02 для регулировки скорости цилиндров продольной и поперечной сварки, концевые датчики М5×5 для контроля положения штока с цифровыми сигналами в АСУ ТП.

Цены позиций комплекта — в карточках и в таблице ниже (там, где у позиции есть наш артикул). Срок поставки от corneta.tech указан в карточке. Если рассматривать pole-mounted сборку на единой панели с предмонтажом пневмоострова, прокладкой трубок и подписями — экономится 8-12 часов наладки на месте монтажа. Подробное разделение по позициям и обоснование выбора каждого артикула — в следующих разделах.

Как выглядит спецификация 10 пневмоцилиндров по позициям?

Каждая позиция flow-pack требует своего типоразмера цилиндра. Размер подбирается исходя из требуемого усилия и хода, тип — исходя из условий монтажа и среды. Для зон контакта с пищевыми продуктами используются цилиндры с уплотнениями FKM (вместо стандартного NBR) и нержавеющими штоками. Для зоны термосварки цилиндр отделяют от горячей колодки теплоизоляцией или берут исполнение с уплотнениями FKM — по запросу. Все цилиндры рассчитаны на работу при 6 бар номинального давления.

листайте таблицу вбок →

Цилиндры серии DSBC (Ø32-125 мм по ISO 15552, бывший ISO 6431) используются для позиций 1, 3-5; для позиций с диаметром менее Ø32 (6, 8-10) — мини-цилиндры DSNU по ISO 6432. Серии MGPM — компактные цилиндры с интегрированными направляющими (guided): тело укорочено, а шток разгружен от боковых нагрузок встроенными направляющими валами. Стандарт компактных цилиндров — ISO 21287 (у SMC ему соответствует серия C55); MGPM к нему не относится — это фирменный формат SMC. Подробнее про выбор типа цилиндра — в статье как выбрать пневмоцилиндр для задачи. Если требуется расчёт усилия под конкретный груз — используйте калькулятор усилия пневмоцилиндра.

Другие страницы нашего каталога по сериям, упомянутым в статье: MGPM-25-20, MGPM-25-25, MGPM-25-40, MGPM-40-25.

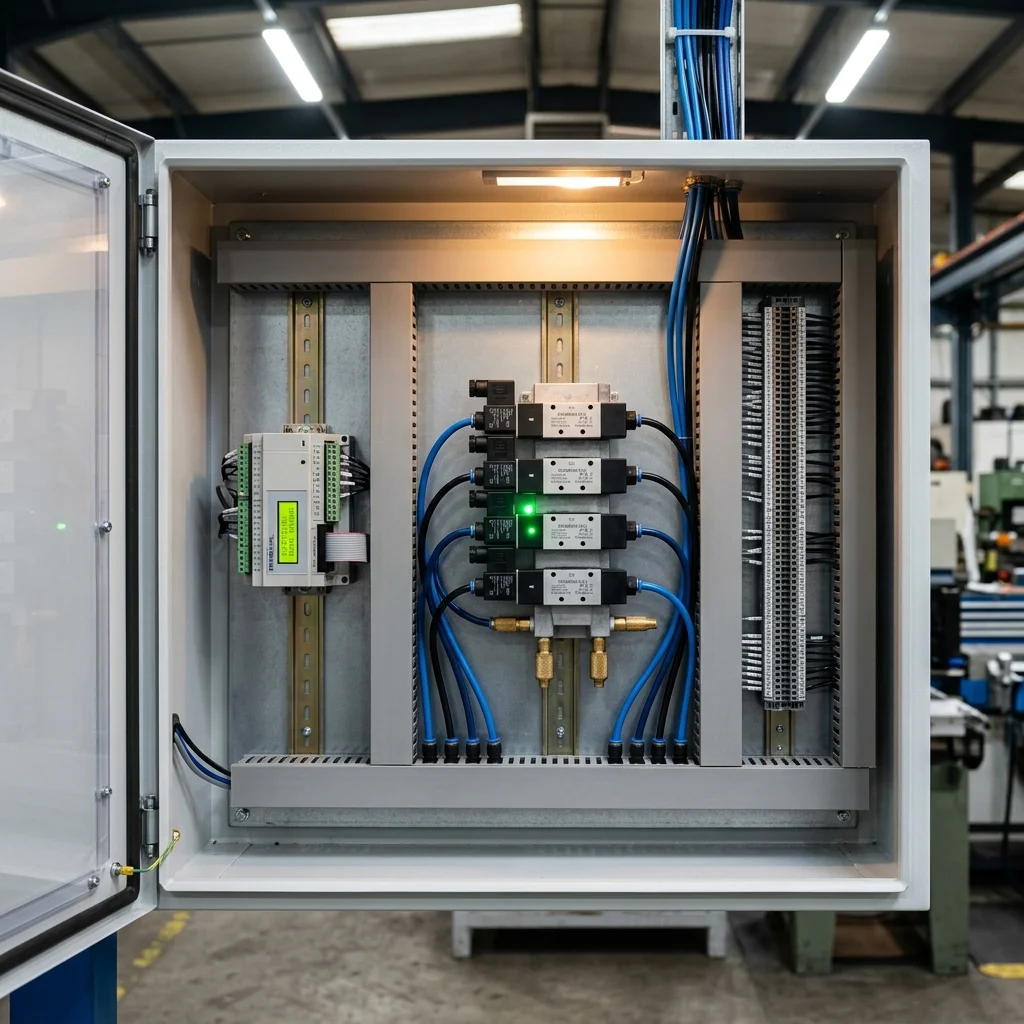

Пневмоостров или отдельные распределители — что выбрать?

Для управления десятью цилиндрами есть два варианта: (a) поставить 10 отдельных распределителей 5/2 серии 4V210 на DIN-рейке с отдельной разводкой каждого, либо (b) одна моноблочная плита пневмоострова на 10 каналов с общим питанием воздуха и общим электрическим разъёмом (Sub-D 25-pin или Multipol). Для flow-pack однозначно выбираем пневмоостров. Оговорка: плита WAALPC 200M — коллектор без общего разъёма и шины, поэтому остров с общим разъёмом Sub-D подбирают отдельно (в таблице бюджета у него нет артикула). Аргументы.

Габариты. 10 отдельных распределителей 4V210 на рейке = блок 350×80 мм, пневмоостров на 10 каналов = 220×60 мм. Экономия около половины места в шкафу управления (28 000 против 13 200 мм²), важно для компактных упаковочных линий с боковым доступом для обслуживания. Электрика. 10 распределителей = 10 разъёмов 24 В DC по 2 провода = 20 проводов на полевой щит, итого ~5 м кабеля и 20 точек подключения. Пневмоостров с разъёмом Sub-D на 25 контактов = один кабель плоской ленты на щит, 5 минут монтажа. Пневматика. Отдельные распределители — 10 присоединений к магистрали, 10 шансов на утечку. Пневмоостров — одно общее присоединение, минимум резьбовых соединений. Стоимость. Отдельные распределители 4V210 требуют DIN-рейки и соединительной платы; пневмоостров на 10 каналов такой набор заменяет одним узлом, а разница в цене окупается экономией времени на монтаже.

Когда отдельные распределители всё-таки лучше — если катушки разнесены пространственно (один цилиндр на входе линии, второй на выходе через 5 м), и тянуть единый кабель Sub-D неудобно. Или если требуются разные типы катушек (часть 24 В DC, часть 220 В AC, часть с ручным дублёром). На flow-pack 60 уп/мин все катушки одного типа 24 В DC и сосредоточены в одном шкафу — пневмоостров подходит идеально.

Как выглядит P&ID схема разводки?

Схема построена по принципу: компрессор → ресивер → ФРЛ → главная магистраль 12×10 → пневмоостров распределителей → пневмолинии 8×6 к цилиндрам. Главная магистраль идёт по длинной стороне линии fp45-60 (длина около 4 м), от неё отводы по 1.5-2 м к каждой группе цилиндров. Дроссели с обратным клапаном SL08-02 устанавливаются на выхлопных портах цилиндров продольной и поперечной сварки — там нужна регулируемая медленная подача для качественной сварки шва. На остальных цилиндрах дроссели не ставятся, чтобы не терять скорость отработки.

листайте таблицу вбок →

Как рассчитать суммарный расход воздуха Qn?

Чтобы выбрать ФРЛ и проверить, потянет ли заводская магистраль, рассчитываем суммарный расход воздуха в нормальных литрах в минуту. Формула для одного двухстороннего цилиндра при цикле «вперёд + назад»: Qn = 2 × π × D² / 4 × S × n × (P_раб + 1,013) / 1,013, где D — диаметр поршня в дм, S — ход в дм, n — циклов в минуту, P_раб — рабочее давление в бар (здесь 6), множитель 2 — ход вперёд и назад; результат в нл/мин (без вычета площади штока, с небольшим запасом). Считаем по каждой позиции отдельно (за основу — все 10 цилиндров работают синхронно 60 циклов в минуту, по факту часть позиций срабатывает реже).

листайте таблицу вбок →

Это средний расход за минуту при работе всех позиций по 60 циклов; реально часть позиций срабатывает реже, и средний расход ниже. Пик — отдельный расчёт по мгновенному расходу при одновременном срабатывании нескольких цилиндров. Заводская магистраль 7 бар обычно даёт 1000-1500 нл/мин на цех — по среднему расходу нашей линии хватит с запасом примерно в 2,5–3,5 раза. Если же на одну сеть включена ещё одна-две линии — нужно проверить, что компрессор справится. Подробно про методику расчёта расхода — в статье расчёт расхода воздуха пневмосистемы.

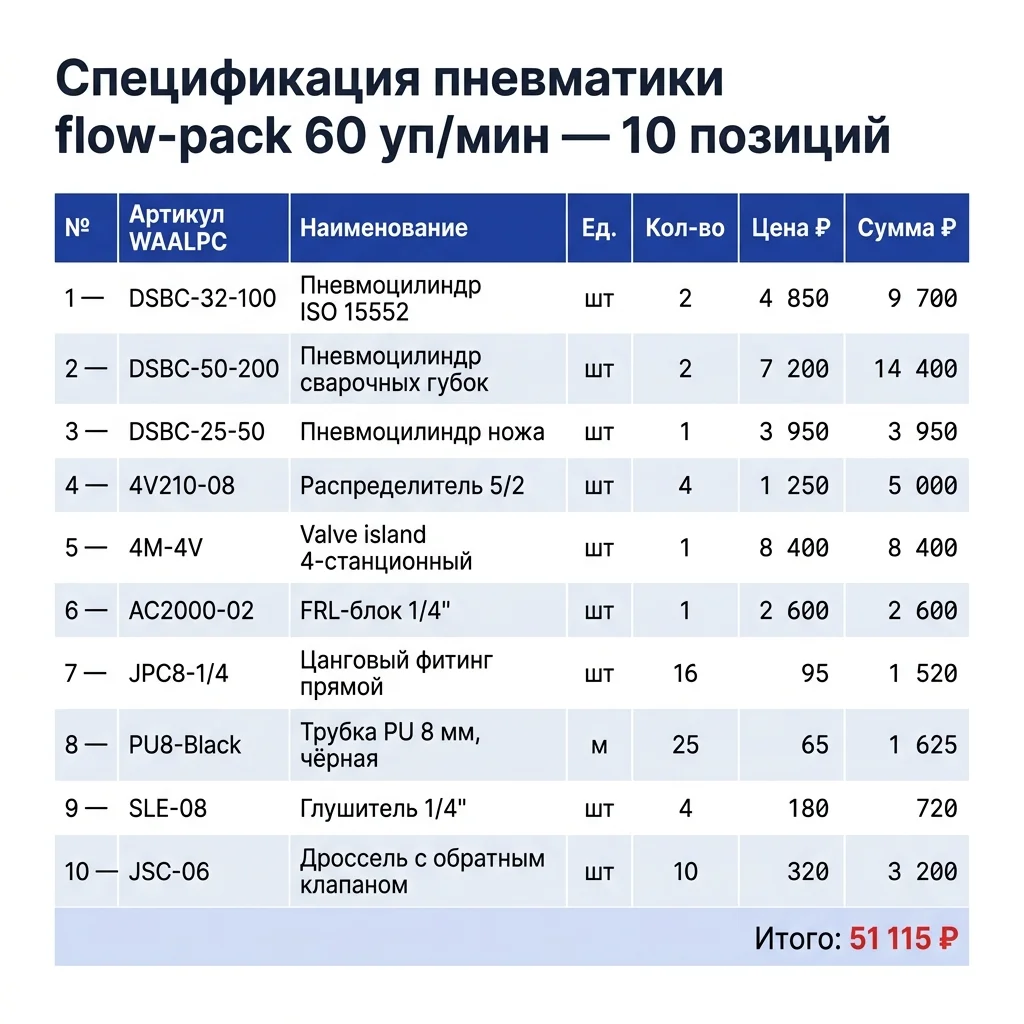

Какой бюджет в рублях нужен?

Группа	Кол-во	Цена шт.
Цилиндры DSBC + MGPM + DSNU	10	пример: DSBC-32-50-PPV-A — 3 660 ₽
Пневмоостров 10×5/2 + кабель Sub-D	1	—
Фильтр-регулятор AFR2000-02 (без лубрикатора)	1	—
Цанговые фитинги PC и PL	50	PC08-02 — 50 ₽; PL08-02 — 70 ₽
Трубка PU 12×10	15 м	—
Трубка PU 8×6	50 м	—
Дроссели SL08-02 (4 шт на сварку)	4	230 ₽
Глушители PSLB-01	10	20 ₽
Концевые датчики М5	20	—

Цены указаны кодами каталога там, где у позиции есть наш артикул; для остальных позиций цена не приводится. Опции сверху: цилиндры с амортизацией (CS), сварочные позиции с увеличенным усилием (Ø80), датчики положения с цифровым выходом IO-Link, пневмоостров с FieldBus (Profinet, EtherCAT), коллектор пневматический предмонтажный. Расскажем подробно про коллектор пневматический в отдельной статье. Также для проектирования полного пресса смотрите пневматический пресс настольный.

Что входит в готовый комплект от corneta.tech?

Если конструктор не хочет тратить 4-6 часов на составление спецификации и поиск артикулов, можно заказать комплект для flow-pack 60 уп/мин по готовому BOM. В комплект входит всё перечисленное выше, упаковано в три коробки (цилиндры, пневмоостров и КИПиА, фитинги и трубка), помечено по позициям с привязкой к P&ID схеме. Срок поставки указан в карточке, доставка по России транспортными компаниями. Гарантия — 12 месяцев.

Какие типичные ошибки бывают при проектировании?

• Выбрали узкую главную магистраль. Если поставить PU 8×6 вместо 12×10 — при расходе около 400 нл/мин потеря давления на 12 м магистрали будет 1.2-1.5 бар, цилиндры будут получать 4.5-5 бар вместо 6, скорость упадёт на 20-25%. Главная магистраль для линии fp45-60 — только 12×10 или больше.
• Сэкономили на ФРЛ и поставили только фильтр. Без регулятора давление на входе пневмоострова будет «гулять» вместе с заводской магистралью (от 5.5 до 7.5 бар), цилиндры будут работать с переменной скоростью, появится визуальный брак на длине сварного шва. ФРЛ с регулятором — обязательно.
• Поставили дроссели на все цилиндры. Дроссели нужны только на сварочных позициях (3, 4, 5), где требуется плавная подача. На остальных позициях дроссели замедляют цикл и снижают производительность линии. На толкателе и ноже скорость должна быть максимальной.
• Не учли температурный режим сварочных позиций. Стандартные цилиндры DSBC с уплотнениями NBR работают до +80 °C, а сварочные колодки в flow-pack нагреваются до +120-140 °C, тепло передаётся на цилиндр через шток. Решение: отделить цилиндр от колодки теплоизоляцией или взять исполнение с уплотнениями FKM (по запросу) — иначе уплотнения «спекутся» за 200-500 часов работы.
• Поставили пневмоостров без запасных каналов. При наладке часто возникает потребность добавить функцию (дополнительный прижим, отбраковщик, контрольный датчик). Пневмоостров на 10 каналов нужно брать как минимум на 12-14 каналов с запасом 2-4 свободных позиций.
• Не предусмотрели визуальный контроль давления. Установите манометр на ФРЛ и манометр на входе пневмоострова — наладчик должен видеть, что давление в системе стабильное. Без манометров диагностика проблем превращается в догадки.

Подобрать по теме

Какие материалы пригодятся ещё?

• Автоматизация процессов с помощью пневматики
• Пневматический пресс настольный — проектирование
• Коллектор пневматический — выбор и монтаж
• Расчёт расхода воздуха пневмосистемы
• Как выбрать пневмоцилиндр для задачи
• Калькулятор усилия пневмоцилиндра
• Калькулятор скорости пневмоцилиндра
• Мешкозашивочная машина: пневмоотсечка нити
• Стрейч-упаковщик паллет: пневмопривод прижима и обрезки

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, MGPM-25-50, MGPM-100-200, MGPM-32-50.

Какие вопросы чаще всего задают про flow-pack упаковщик?

Сколько воздуха потребляет линия flow-pack 60 уп/мин?

Средний расход при работе всех позиций по 60 циклов — около 400 нормальных литров в минуту при рабочем давлении 6 бар. Если линия одна на заводе и компрессор 1000+ нл/мин — запас примерно 2,5-кратный. Если на сеть подключены 3-4 таких линии — нужно проверить мощность компрессорной станции и при необходимости добавить ресивер 500 л перед ФРЛ.

Можно ли вместо пневмоострова использовать отдельные распределители 4V210?

Можно технически, но это менее компактно (350×80 мм против 220×60 мм для island), требует прокладки 20 проводов вместо 1 кабеля Sub-D и даёт больше точек утечки воздуха. Экономия на цене не окупает дополнительные 8-12 часов монтажа и наладки. Пневмоостров рекомендуется для всех линий, где >=6 цилиндров сосредоточены в одном шкафу.

Нужны ли цилиндры с пищевым исполнением?

Стандарт «Food grade» (полностью пищевой контакт) нужен только для позиций, которые касаются продукта напрямую — обычно это формирователь рукава и протяжка плёнки внутри пищевой зоны. Остальные позиции (сварка, нож, толкатель, маркировка) работают с упакованным или ещё не контактирующим с продуктом материалом, и стандартные DSBC с уплотнениями NBR подходят. Уточняйте требования вашего отдела технологии и санэпидем по типу продукта.

Какой компрессор нужен для линии fp45-60?

Минимум — винтовой 5.5 кВт с производительностью 750 нл/мин и ресивером 270 л. Оптимально — винтовой 7.5 кВт, 1100 нл/мин с ресивером 500 л. Если на заводе уже есть центральная компрессорная станция 15+ кВт, отдельный компрессор не нужен — линия подключается к общей магистрали через ФРЛ.

Сколько стоит пневматика для одной линии flow-pack?

Базовая комплектация — 10 цилиндров, пневмоостров, ФРЛ, фитинги, трубки, дроссели, глушители и датчики; цены позиций с нашим артикулом — в таблице выше и в карточках. С опциями (амортизация, пищевое исполнение, IO-Link, FieldBus) комплектация дороже.

Можно ли заказать готовый собранный комплект под линию?

Да. Corneta.tech собирает готовые комплекты под BOM с привязкой к P&ID, упаковывает в три отдельных короба (цилиндры, пневмоостров и КИПиА, трубки и фитинги), помечает по позициям. Срок зависит от наличия позиций и сообщается при подборе. Доставка по России транспортными компаниями.
