Дроссели с обратным клапаном SL — цанговые, Ø4-12 мм, резьба R1/8″-R1/2″
Дроссели пневматические с обратным клапаном SL — цанговое подсоединение трубки + наружная коническая резьба R. Регулируют скорость пневмоцилиндров и приводов. Ø трубки 4-12 мм, резьба R1/8″ — R1/2″. Поставка 2–4 недели, гарантия 12 месяцев.
Серия WAALPC SL — пневматические дроссели с обратным клапаном, цанговое подсоединение для пластиковых трубок ПУ/ПА + наружная коническая резьба R (BSPT). Регулируют скорость движения поршня пневмоцилиндра в одну сторону, обеспечивая свободный возврат в другую через встроенный обратный клапан. Установка непосредственно в порт цилиндра — meter-out (на выпуске) или meter-in (на впуске).
Где применяется серия SL
- Регулировка скорости пневмоцилиндров. Стандартный способ управления скоростью DSBC, DSNU, MAL, SC, ADVU и других цилиндров. Винтом регулировки задаётся скорость от 0 до максимальной.
- Управление приводами заслонок и клапанов. Замедление поворота на 90° для предотвращения гидроударов.
- Сборочные роботы pick & place. Точная настройка скорости подъёма/опускания захвата.
- Прижим в технологических операциях. Регулировка скорости подвода прижима для повторяемости.
Принцип meter-in vs meter-out
Meter-out (на выпуске, рекомендуется) — дроссель установлен на возвратной линии (выходе из цилиндра). Воздух свободно входит в полость, медленно выходит. Стабильная скорость даже при переменной нагрузке. Применяется для 95% задач.
Meter-in (на впуске) — дроссель на впуске воздуха в цилиндр. Скорость зависит от нагрузки. Применяется для очень малых нагрузок или вертикального подъёма с противодавлением.

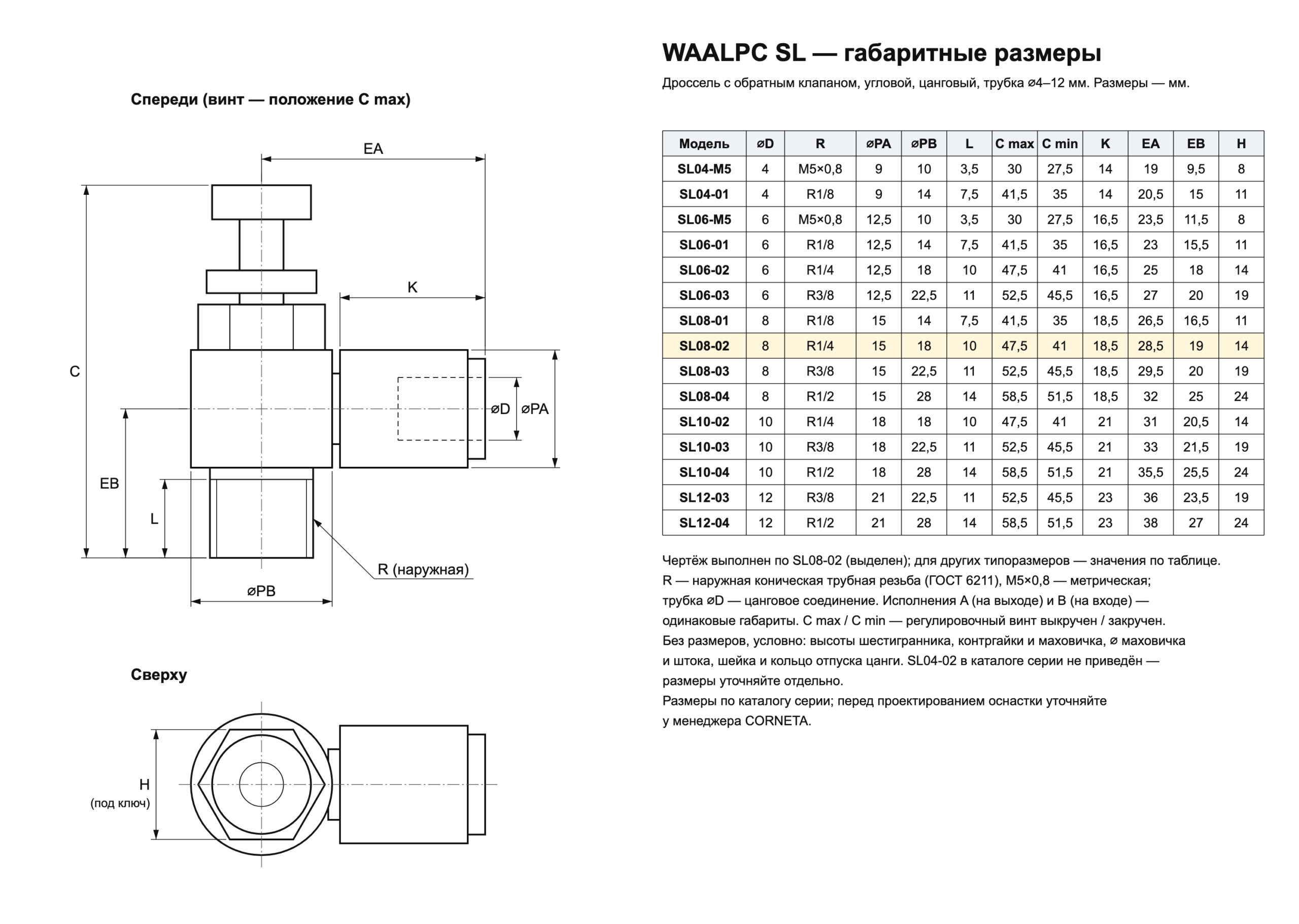

Линейка размеров
| SKU | Ø трубки | Резьба | Цена |
|---|---|---|---|
| SL04-01 | 4 мм | R1/8″ | 130 ₽ |
| SL04-02 | 4 мм | R1/4″ | 170 ₽ |
| SL06-01 | 6 мм | R1/8″ | 140 ₽ |
| SL06-02 | 6 мм | R1/4″ | 170 ₽ |
| SL08-01 | 8 мм | R1/8″ | 140 ₽ |
| SL08-02 | 8 мм | R1/4″ | 180 ₽ |
| SL08-03 | 8 мм | R3/8″ | 250 ₽ |
| SL10-02 | 10 мм | R1/4″ | 190 ₽ |
| SL10-03 | 10 мм | R3/8″ | 310 ₽ |
| SL12-04 | 12 мм | R1/2″ | 400 ₽ |
Монтаж
Резьба R (BSPT) — герметизация конусом, без подмотки. Момент затяжки 5-8 Н·м. Трубка вставляется в цангу до упора, фиксация автоматическая. Для извлечения — нажать на цанговое кольцо и потянуть трубку. Винт регулировки шестигранный, диапазон 5 оборотов от полного закрытия до полного открытия.
Артикулы и кодировка SKU
Формат: SL{ØØ}-{резьба}, где Ø = диаметр трубки (04/06/08/10/12 мм), резьба = 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Пример: SL08-02 = Ø8 мм трубка × R1/4″ резьба.
Поставка
Наличие и срок поставки — у каждой позиции серии SL свои, обычно поставка 2–4 недели.
Какие исполнения входят в серию SL?
В серии 105 исполнений. Обозначения ряда: SL04-01, SL04-01A, SL04-01B, SL04-02, SL04-02A, SL04-02B, SL04-03, SL04-03A и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение SL?
Дроссель подбирают по резьбе присоединения и диаметру трубки. Регулировка задаёт скорость движения штока: дросселирование на выхлопе даёт более плавный ход, чем на подаче. Встроенный обратный клапан пропускает воздух свободно в одну сторону и через регулируемое сечение в другую.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — Festo SL04-M5 (совпадают присоединительные и установочные размеры, серия SL).
Как расшифровать артикул SL?
Формат: SL{диаметр трубки}-{резьба}
- SL — серия
- Диаметр трубки: 4 мм / 6 мм / 8 мм / 10 мм / 12 мм / 14 мм / 16 мм
- Резьба: G1/8 / G1/4 / G3/8 / G1/2 / M5
Пример: SL04-01
