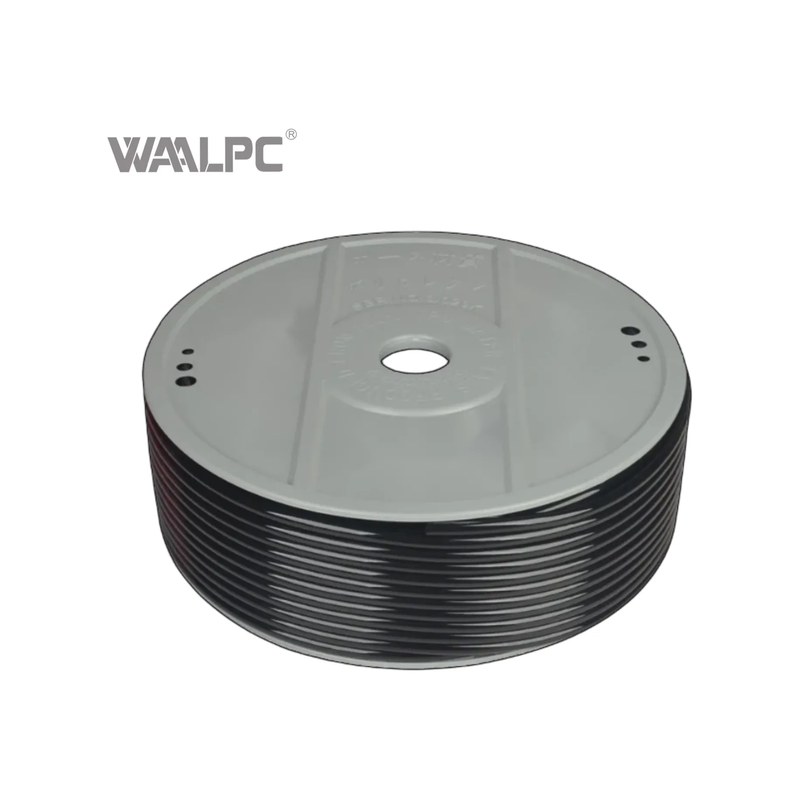

Трубка пневматическая полиуретановая (PU)

Полиуретановая пневматическая трубка WAALPC серии PU

Серия PU — стандарт для промышленной пневмоавтоматики: подача сжатого воздуха к цилиндрам, распределителям, фитингам в производственных линиях, упаковочных машинах, станках ЧПУ и тестовых стендах. WAALPC PU — это термопластичный полиуретан (TPU) калиброванного диаметра с гладкой внутренней поверхностью — низкое сопротивление потоку, минимальный износ уплотнений фитингов, ресурс 5+ млн циклов.

совместимый аналог PUN, серии TU и других

Трубка WAALPC PU — совместимый аналог следующих серий мировых производителей:

• серии PUN-H, PUN-V0 — стандартные полиуретановые трубки 4-16 мм
• серии TU, TIUB, TPU — серии полиуретановых пневматических трубок
• TPU, TPC — полиуретан общего назначения
• серии PU, JPU — китайский премиум-бренд
• Pisco UB, US — японский стандарт пневмотрубок
• MAC, Numatics — американские аналоги

WAALPC PU использует тот же материал (TPU 95A/98A по Шору), те же стандарты допусков (±0.1 мм) и тот же диапазон давлений (рабочее 10 бар, разрывное 30 бар), что и оригиналы — но при этом в 4-7 раз дешевле европейский аналог и европейский аналог.

Типоразмеры

Стандарт WAALPC PU: внешний диаметр × толщина стенки (мм). Внутренний диаметр = внешний − 2 × толщина стенки.

Цвета и их применение

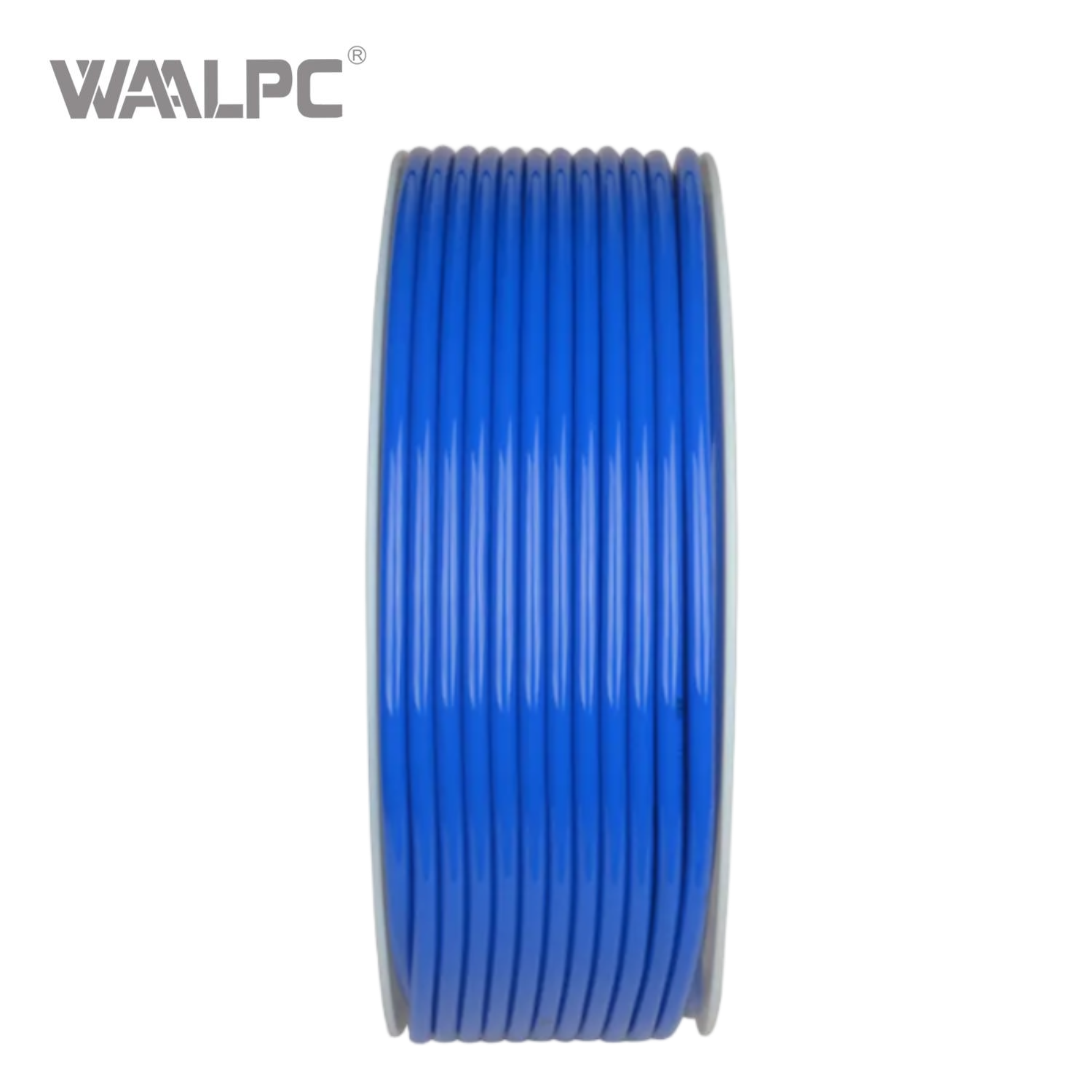

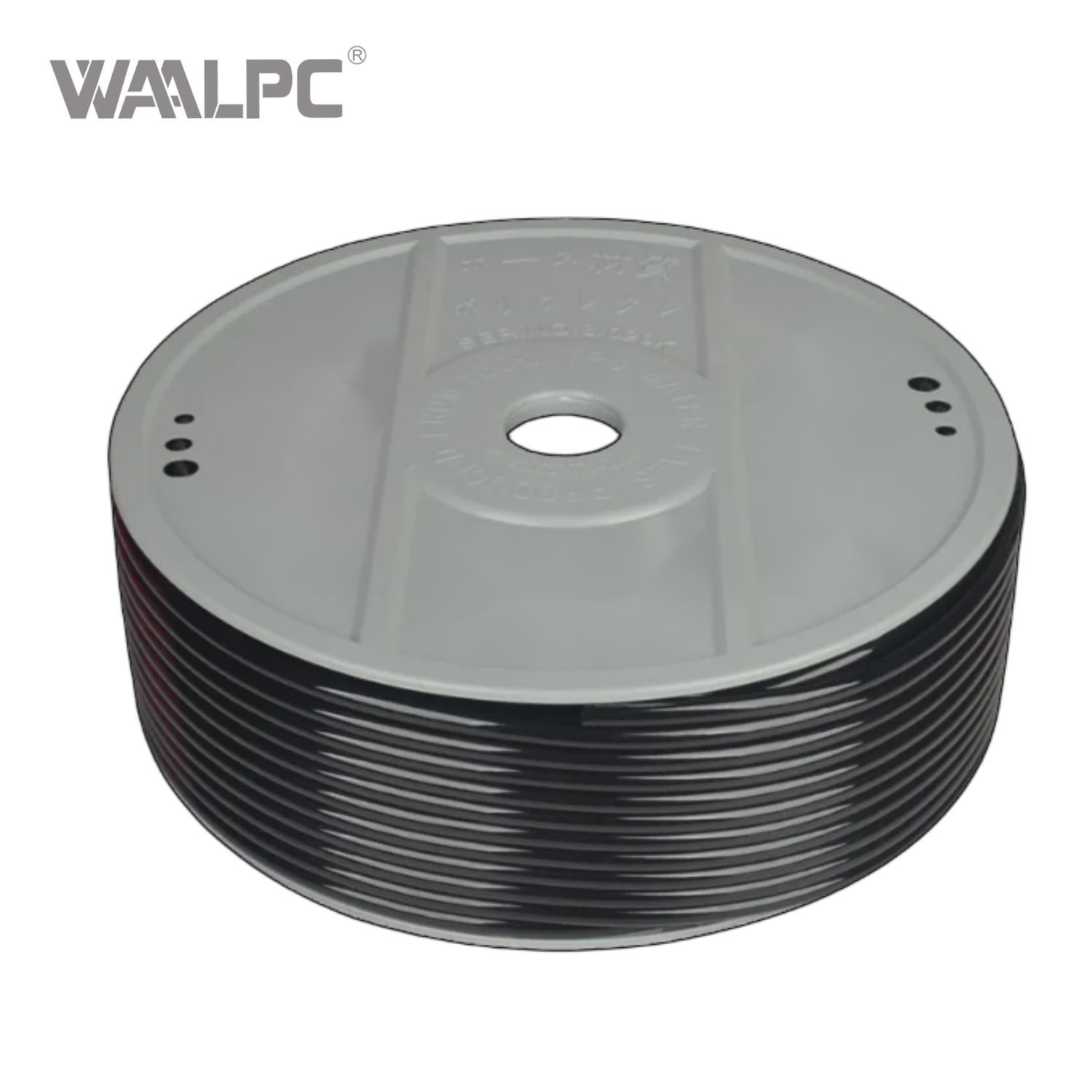

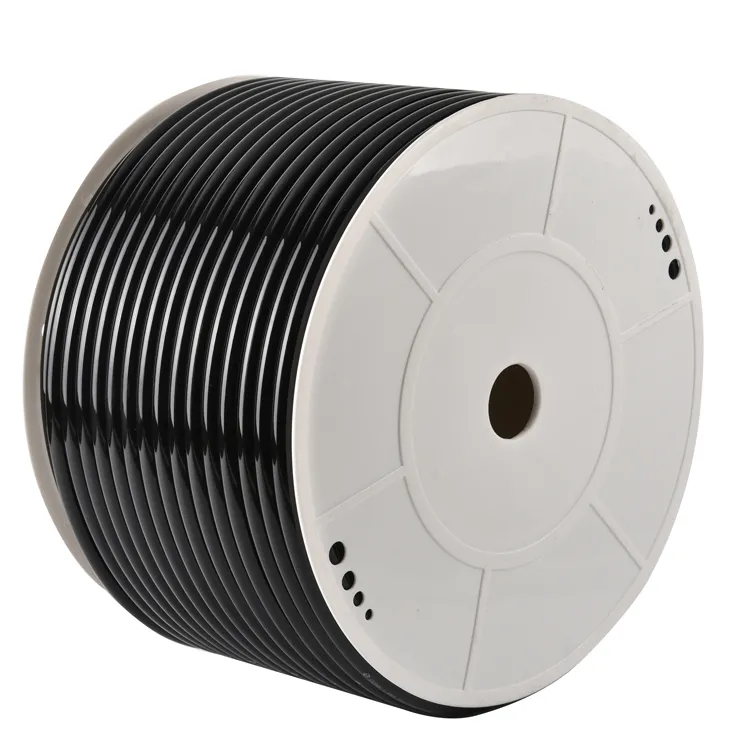

• Чёрный — стандарт для большинства задач. Стойкий к ультрафиолету. Применение: общая пневмоавтоматика, цеха.

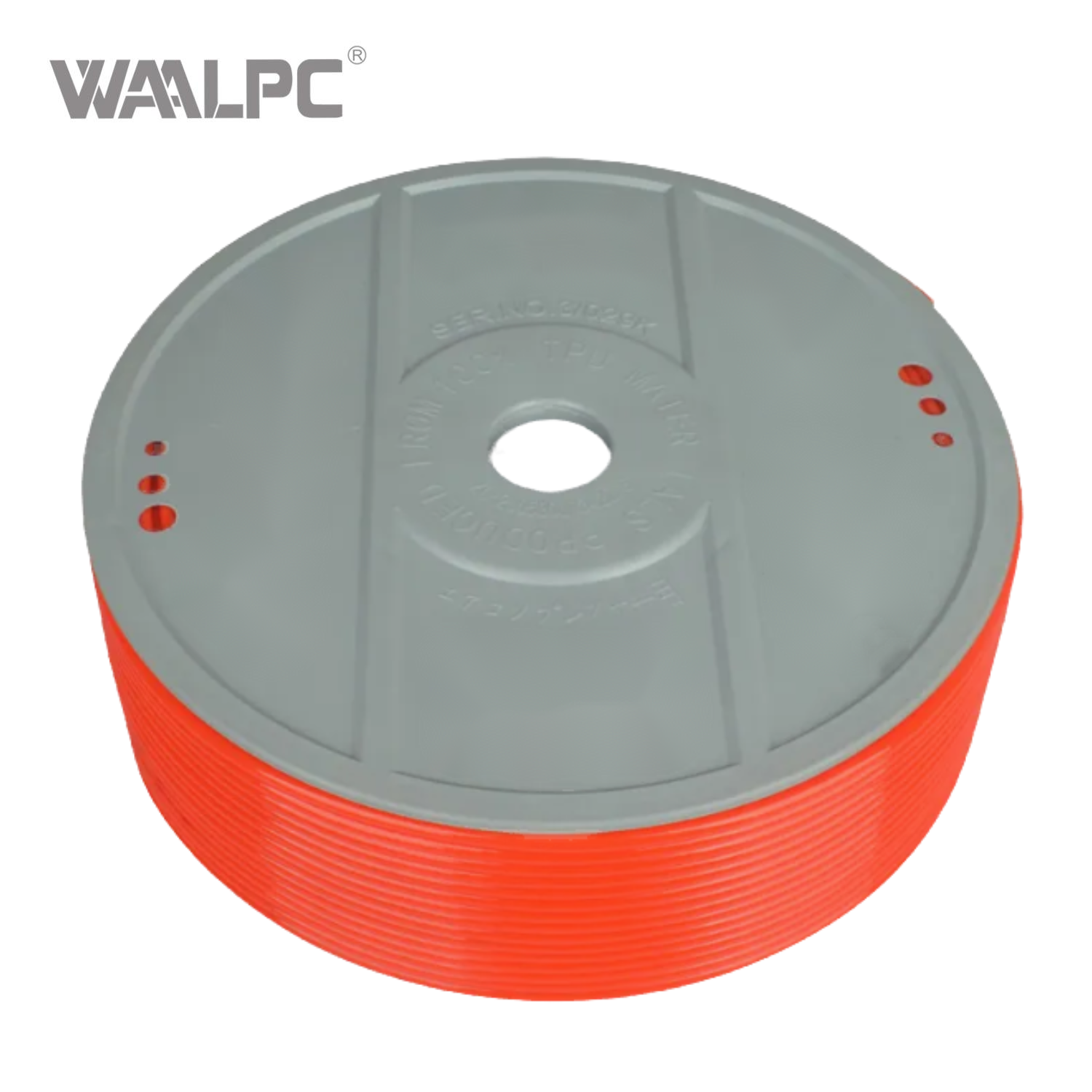

• Красный — маркировка горячих линий или линий безопасности (аварийный сброс). Регламент: всегда красный для линии аварийного отключения.

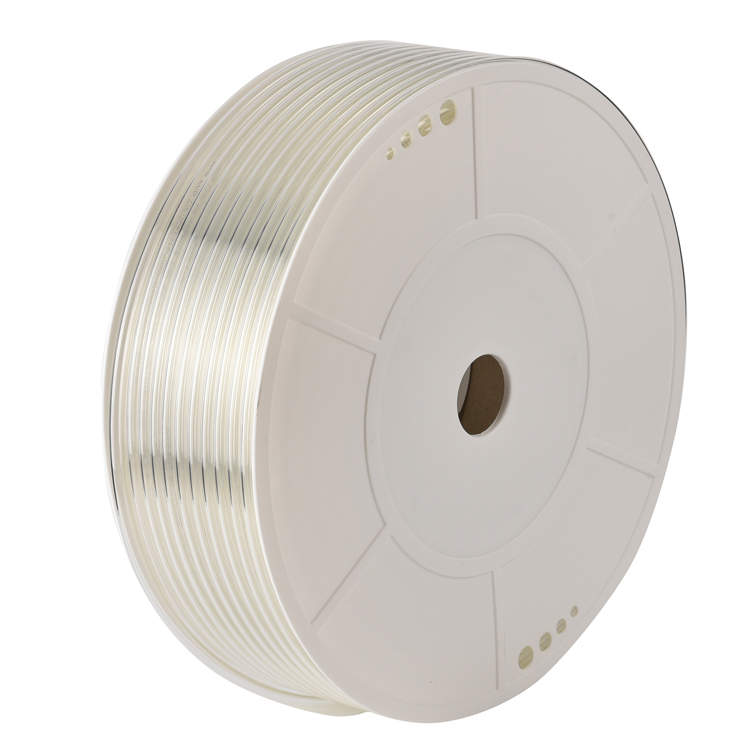

• Прозрачный — визуализация конденсата, мониторинг состояния потока, ремонт и наладка. Удобен в R&D и сервисе.

Технические характеристики

• Материал: термопластичный полиуретан TPU, твёрдость по Шору 95A (для прозрачного — 98A)
• Рабочее давление: до 10 бар (1.0 МПа) при температуре +20°C
• Давление разрыва: 30 бар (3.0 МПа) — запас прочности 3×
• Температурный диапазон: −20…+80°C (краткосрочно до +100°C для PU1280-PU1612)
• Минимальный радиус изгиба: 3× наружный диаметр (например для Ø8 — 24 мм)
• Допуск: ±0.1 мм по наружному диаметру (важно для герметичности в цанговый фитингах)
• Стандарты: ISO 28456, DIN 73378, SAE J844
• Производитель: WAALPC (Китай), сертификат CE, RoHS
• Поставка: бухты 100 м или 200 м (в зависимости от типоразмера)

Применение в производстве

WAALPC PU подходит для:

• Промышленная пневмоавтоматика — упаковочные машины, конвейеры, манипуляторы
• Станочное оборудование — пневмопривод суппортов, зажимных устройств, выгрузка стружки
• Тестовые стенды — пневмосистемы испытательных установок, R&D-лаборатории
• Пищевая и фармацевтическая промышленность — где не требуется PFOA-free (для PFOA-free — серия EU)
• Химическая промышленность — низкоагрессивные среды (вода, масла, обычные растворители)
• Сервис и ремонт — быстрая замена аварийных линий, ремонт пневмосистем оборудования

Совместимость с фитингами

WAALPC PU работает со всеми цанговыми (цанговый) фитингами стандартных серий:

• Прямые фитинги серии PU — трубка-трубка одного диаметра
• Угловые фитинги PL — для разводки в углах
• Угловые фитинги с резьбой PLF — соединение трубки с резьбовым портом
• Прямые с резьбой PC, PCF — соединение с резьбовым портом
• Тройники, разветвители PE, PK — Y- и T-разводка

Соответствие фитинга и трубки — по наружному диаметру: фитинг PU06 → трубка PU0640 (Ø6 мм), фитинг PU08 → трубка PU0850 (Ø8 мм) и так далее.

Сравнение с другими материалами трубок

Подробное сравнение всех типов: Пневматические трубки PU, PA, PE — сравнение материалов.

Калькуляторы для подбора

• Расчёт потерь давления — определит достаточен ли диаметр трубки
• Калькулятор расхода воздуха — для подбора магистрали под цилиндры
• Подбор фитинга — какой фитинг нужен для вашей трубки
• Калькулятор усилия пневмоцилиндра

Гарантия и сертификация

WAALPC PU имеет сертификат CE (соответствие европейским стандартам безопасности) и RoHS (отсутствие тяжёлых металлов). Гарантия производителя — 12 месяцев. Партия маркируется, доступен сертификат происхождения для тендеров и таможни. Поставка с НДС, документы для юрлиц.

Условия поставки

• Наличие: склад в Москве, отгрузка от 1 м (продаём по метрам в рамках бухты)
• Минимальный заказ: 1 м, типовой заказ — 50-200 м
• Доставка: курьер по Москве (1-2 дня), СДЭК/ПЭК по РФ (3-7 дней)
• Оплата: безнал для юрлиц, карта для физлиц, наложенный платёж
• Документы: УПД, счёт, ТТН, сертификат — по запросу

Подбор трубки за 3 шага с инструментами

Шаг 1. Определите расход воздуха. Используйте калькулятор расхода воздуха пневмоцилиндра — введите диаметр цилиндра, ход и частоту циклов, получите литры/мин при нормальном давлении.

Шаг 2. Подберите диаметр трубки. Откройте калькулятор потерь давления в магистрали — введите длину линии и расход воздуха из Шага 1. Калькулятор покажет потери на каждом диаметре трубки (4, 6, 8, 10, 12 мм). Допустимое падение давления — не более 0.5 бар на 10 м. Если на трубке Ø6 потери 0.8 бар — берите Ø8.

Шаг 3. Подберите фитинги. Запустите подбор фитинга — укажите наружный диаметр выбранной трубки + резьбу порта оборудования. Получите список совместимых фитингов: прямые, угловые, тройники, переходники.

Дополнительные инструменты:

• Калькулятор усилия пневмоцилиндра — если ещё не выбран цилиндр под задачу
• Расчёт скорости пневмоцилиндра — для определения частоты циклов
• Расчёт объёма ресивера — если на магистрали ставится ресивер
• Подбор Cv пневмораспределителя — для подбора клапана к выбранной трубке и цилиндру
• Калькулятор диаметра трубки — комплексный подбор под цилиндр и магистраль

Все калькуляторы бесплатны, без регистрации. Расчёт сохраняется в URL — можно сохранить в закладки или отправить коллеге.

Не уверены в подборе? Напишите параметры задачи через форму заказа или позвоните 8 (800) 350-01-08 — инженер подберёт трубку + фитинги бесплатно за 15 минут.

Расшифровка артикула

Формат: PU{размер (нар.×вн.)}

• PU — серия
• Размер (нар.×вн.): 4×2,5 мм / 6×4 мм / 8×5 мм / 8×5,5 мм / 10×6,5 мм / 12×8 мм / 14×10 мм / 16×12 мм / 18×14 мм / 20×16 мм

Пример: PU0425
