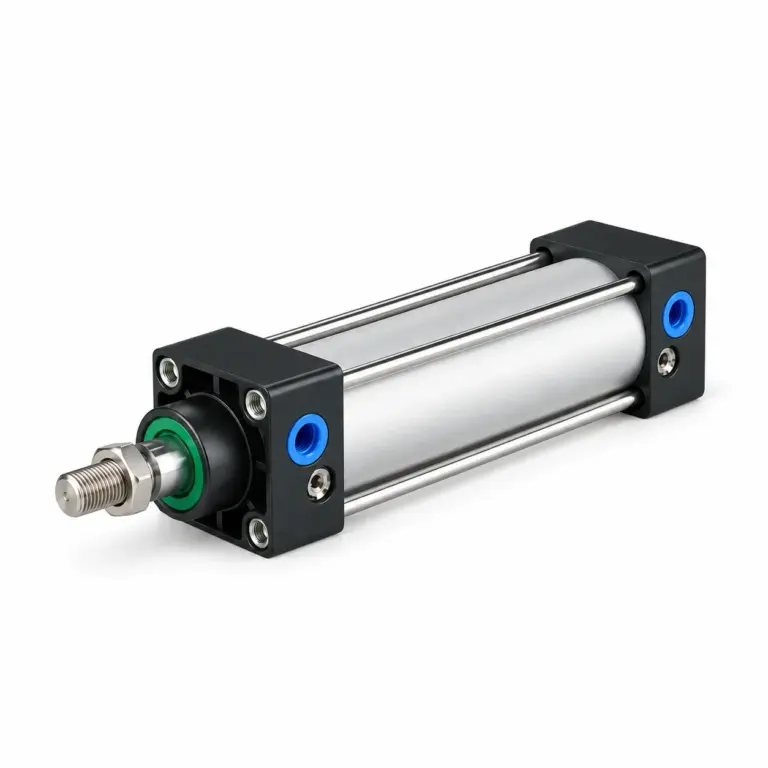

Стандартные пневмоцилиндры на шпильках (шпильчатые пневмоцилиндры) — универсальные пневматические исполнительные устройства по стандарту ISO 15552 / ГОСТ. Четыре стальные шпильки стягивают корпус, что позволяет разбирать цилиндр для замены манжет без специнструмента.
Серия SC — характеристики
В каталоге Corneta — цилиндры серии SC с диаметрами 32–100 мм и ходом от 25 до 500 мм. Корпус алюминиевый сплав, поршень алюминий, манжеты NBR. Рабочее давление 0,1–1,0 МПа, температура −20…+70°C. Двустороннее действие, магнит поршня для датчиков — стандартная комплектация.
Выбор диаметра
Диаметр поршня определяет тяговое усилие: SC32 при 0,6 МПа развивает 483 Н, SC63 — 1868 Н, SC100 — 4712 Н. Для расчёта используйте калькулятор усилия пневмоцилиндра на сайте. Закладывайте коэффициент запаса 1,5–2,0 для нагрузок с ударным характером.
