CM
Распределители механические CM (AirTAC-формат)

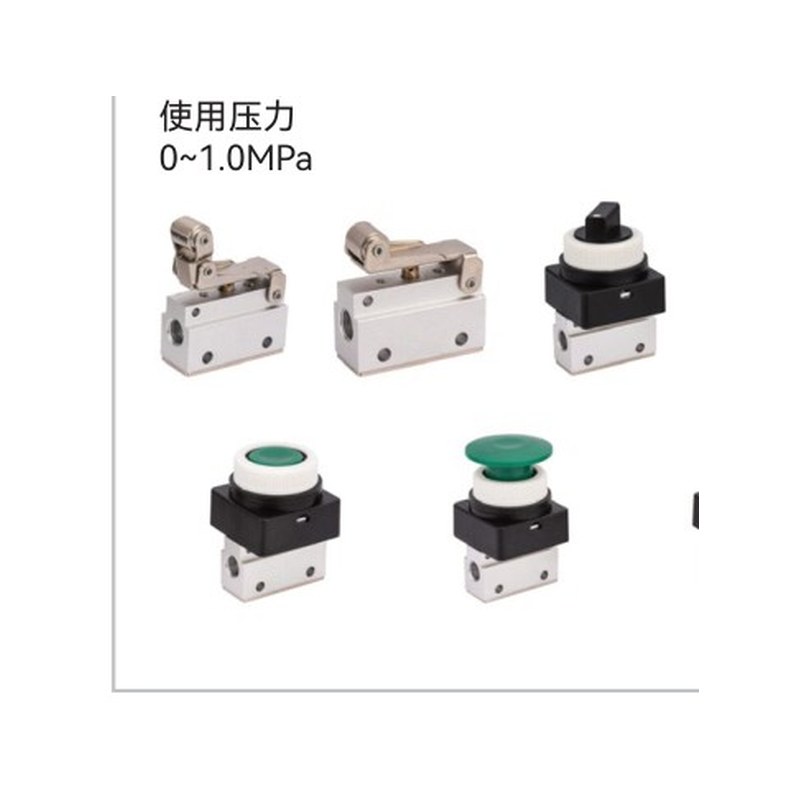

Механический распределитель 3/2 WAALPC CM, актуаторы кнопка/рычаг/ролик/толкатель/педаль/тумблер, типоразмеры 05/06/08.
Артикулы серии:
CM3B05, CM3R05, CM3L05
(всего 9 модификаций)
Статус
Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Серия
CM3
Количество линий и позиций
3/2 ходовой
Управление
Механическое
Рабочее давление
0,15–0,8 МПа
Температура окр. среды
−20…70 °C
Рабочая среда
Очищенный сжатый воздух (40 мкм)
Артикул:
CM3B05
Склад
МСК · отгрузка до 14:00 · 1–3 дня по РФ
Гарантия
12 месяцев WAALPC · возврат по ЗоЗПП
Статус
Официальный представитель WAALPC в РФ · сертификат
Юрлицам
счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт
Импорт
ФТС РФ · ГТД №10317120/110526/5074115
Описание
Характеристики
Аналоги
Чертёж
Документы
Аксессуары
CM — базовая механическая версия распределителя 3/2 в линейке WAALPC. Переключение делает сам оператор — рычагом, кнопкой или толкателем, без электрики и подвода питания. Рабочее давление 0,15–0,8 МПа. Поставка 2–4 недели.
Характеристики
| Тип | Распределитель механический (серия CM) |
| Серия | CM |
| Схема | 3/2 |
| Управление (катушка вид) | механическое |
| Стабильность | н/д |
| Присоединение (порт) | — |
| Корпус | — |
| Катушка напряжение | — |
| Рабочее давление | 0,15–0,8 МПа |
| Температура | −20…70 °C |
| Среда | сжатый воздух |
| Срок | 2–4 недели |
Применения
- Концевые выключатели пневмоцикла — переключение при подходе штока в крайнее положение
- Ручные пульты (кнопочные головки) для оператора у станка
Совместимость с импортными аналогами
Совместимый аналог — AirTAC CM3B05, WAALPC CM (совпадают присоединительные и установочные размеры, серия CM).

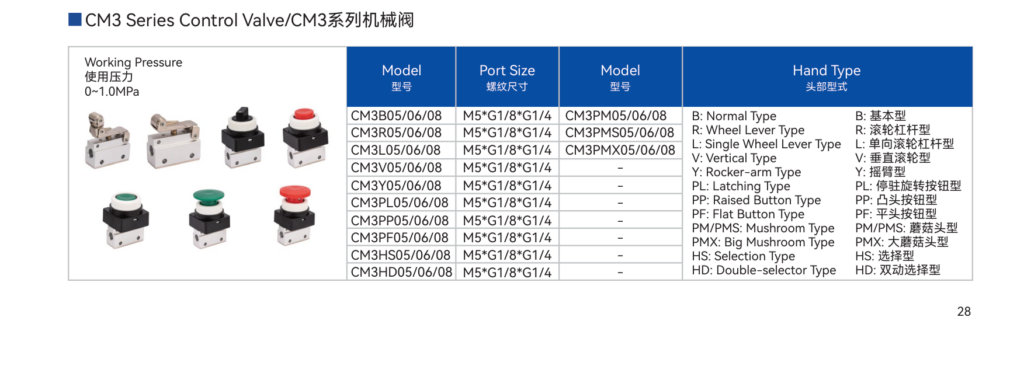

Как расшифровать артикул CM?
Формат: CM3{тип головки}05
- CM — серия
- Тип головки: B — кнопка базовая / R — ролик-рычаг / L — ролик односторонний / V — вертикальный ролик / Y — качающийся рычаг / PL — фикс. кнопка / PP — выпуклая кнопка / PF — плоская кнопка / HS — селектор
Пример: CM3B05
