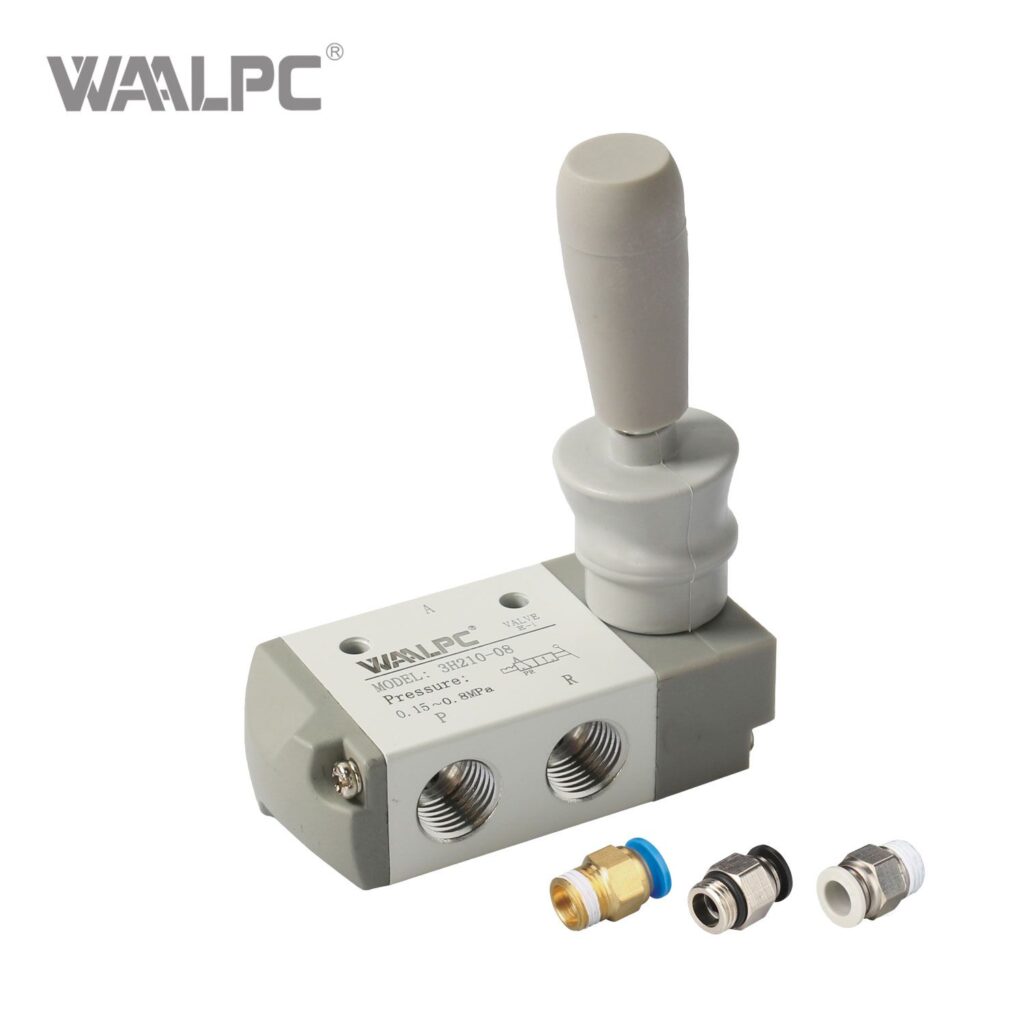

Распределители ручные с рычагом 3/2 3H

Пневмораспределитель ручного управления WAALPC 3H — 3/2-ходовой (3 линии, 2 позиции) с рычажным управлением прямого действия. Применяется для ручного перекрытия и подачи воздуха в простых пневмосхемах. Корпус — алюминиевый сплав, смазка не требуется.

Варианты по размеру порта

• 3H210-08 — G1/4″, 700 ₽
• 3H310-10 — G3/8″, 1 020 ₽
• 3H410-15 — G1/2″, 1 620 ₽

Технические характеристики

• Тип: 3/2 ручной распределитель, 3 порта 2 позиции
• Управление: рычажное, прямого действия
• Рабочее давление: 0…0,8 МПа
• Испытательное давление: 1,2 МПа
• Рабочая температура: -50…60 °C
• Корпус: алюминиевый сплав
• Смазка: не требуется

Какие технические характеристики и где применяется?

Ручной пневмораспределитель WAALPC 3H — трёхлинейный двухпозиционный (3/2) клапан прямого действия с рычажным управлением. Рычаг переключает подачу воздуха в одну линию без электропитания, поэтому серия подходит для локального управления одиночным пневмоцилиндром или пневмоприводом одностороннего действия, для стендов и приспособлений, где не нужна схема 5/2. Корпус из алюминиевого сплава, смазка магистрали не требуется.

Технические характеристики

• Тип устройства: ручной пневмораспределитель WAALPC, серия 3H
• Тип клапана: 3/2 (3 порта, 2 позиции), ручное управление, прямого действия
• Рабочая среда: сжатый воздух, фильтрация 40 мкм
• Рабочее давление: 0~0,8 МПа
• Испытательное давление: 1,2 МПа
• Рабочая температура: -50~60 °C
• Материал корпуса: алюминиевый сплав
• Эффективное сечение по ряду: от 14 мм² (Cv 0,78) у меньшего порта до 50 мм² (Cv 2,79) у старшего — растёт с размером порта
• Смазка: не требуется

Область применения

• локальное ручное перекрытие/пуск воздуха в одну линию;
• управление пневмоприводом одностороннего действия без электропитания;
• испытательные стенды и лабораторные пневмосхемы;
• там, где схема 5/2 избыточна — для двухстороннего цилиндра нужен распределитель 4H (5/2).

Какие исполнения входят в серию 3H?

В серии 3 исполнения (110-M5 и 110-06 не заведены — donor 4H110 у нас нет). Обозначения ряда: 3H210-08, 3H310-10, 3H410-15. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение 3H?

Подбор держится на присоединительном размере порта — он один и тот же на входе и выходе. Если нужна схема 5/2 для цилиндра двухстороннего действия — это серия 4H, а не 3H.

Что входит в комплект?

В комплект входит сам узел; крепёж и уплотнения под конкретное присоединение заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Артикулы и цены

3H210-08 — 700 ₽, 3H310-10 — 1 020 ₽, 3H410-15 — 1 620 ₽
