Распределитель электромагнитный 5/3 MVSC

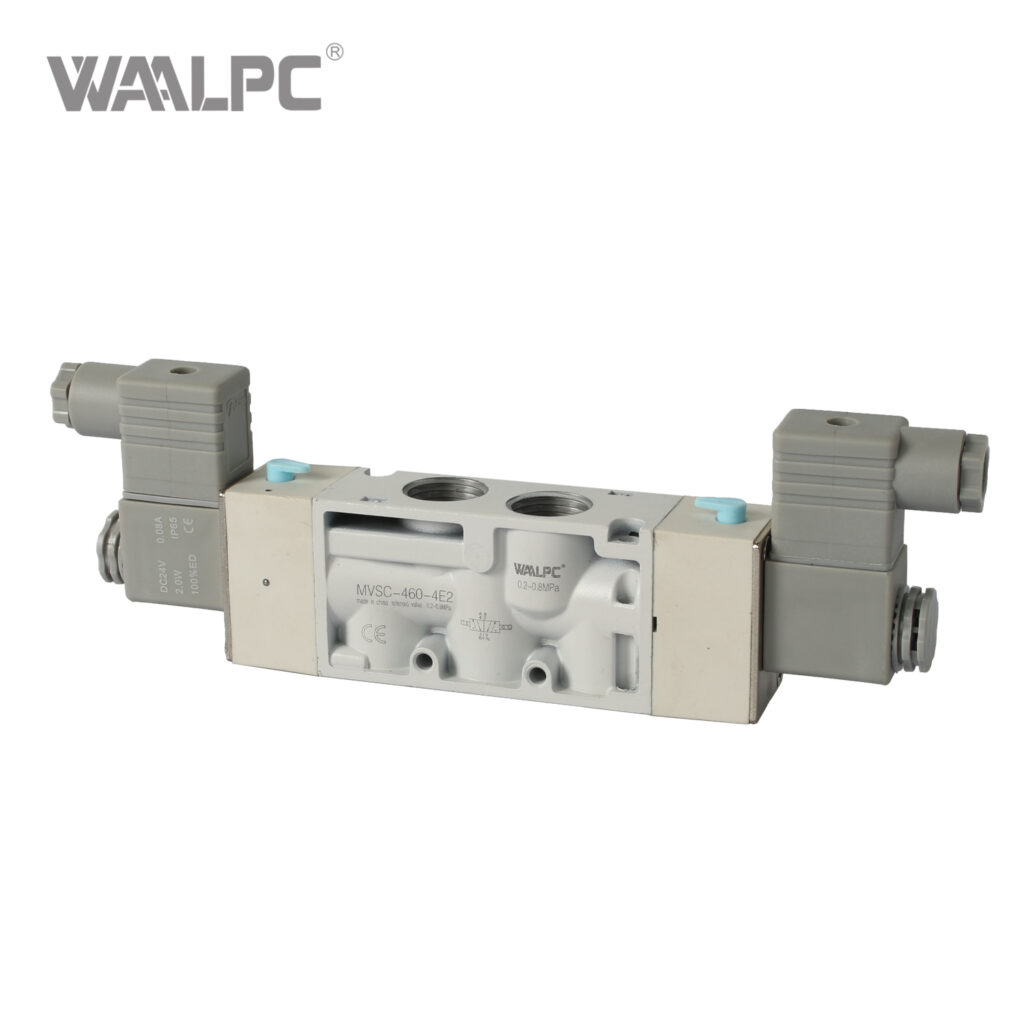

Электромагнитный распределитель 5/3 WAALPC MVSC

WAALPC MVSC — серия пилотных соленоидных распределителей повышенной мощности. Версия 5/3 (4E2 C / P / R) отличается от 5/2 наличием третьей нейтральной позиции золотника с одним из трёх вариантов сообщения портов в центре:

• C — Closed center (центр закрыт): все рабочие порты заблокированы. Цилиндр остаётся в текущем положении; используется когда нужно «замораживать» исполнительный механизм без сброса давления.
• P — Pressurized center (центр под давлением): оба рабочих порта одновременно соединены с подачей. Удерживает поршень с двух сторон; применяется в системах с большой инерцией или дрейфом нагрузки.
• R — Exhaust center (центр-выхлоп): оба рабочих порта соединены с выхлопом. Цилиндр свободно «отпускает» — удобен для аварийного сброса и ручного перемещения.

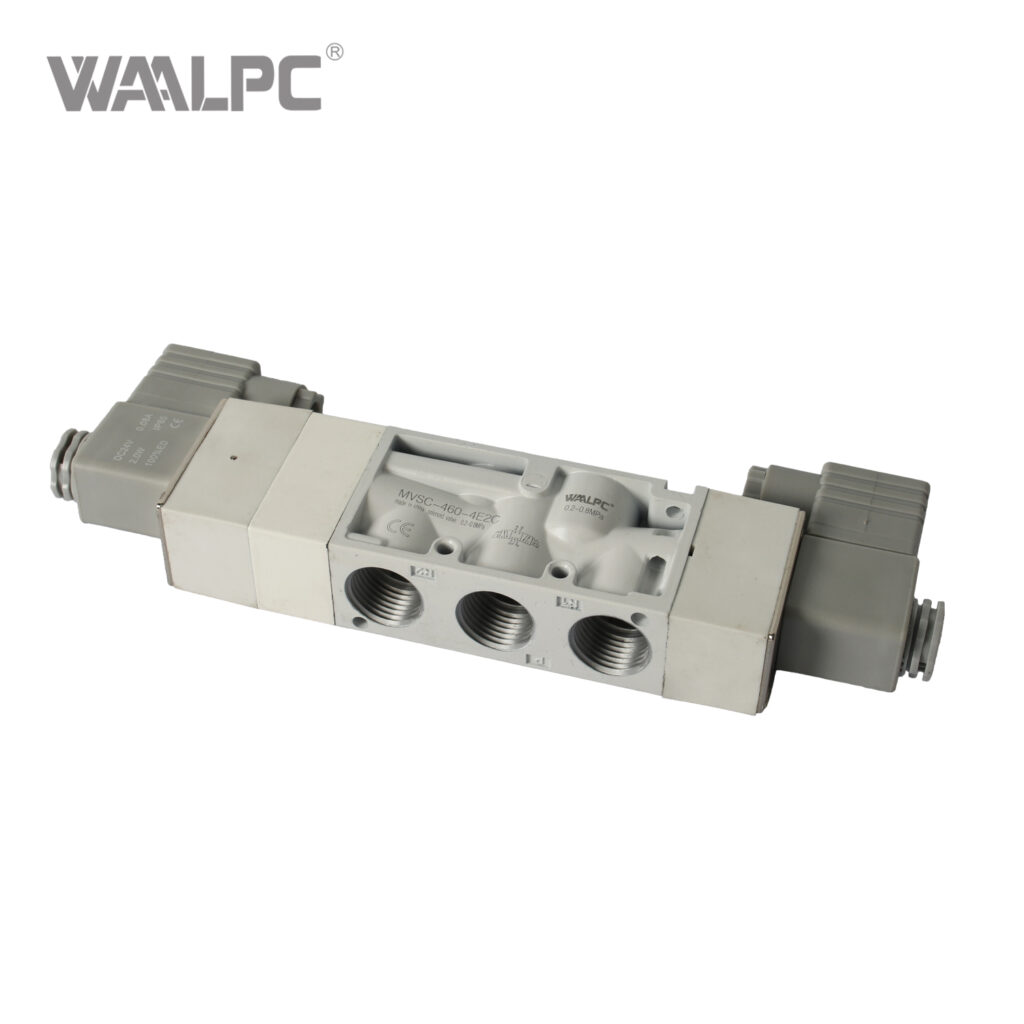

Конструкция и материалы

• Корпус — алюминиевый сплав;
• Уплотнения — NBR (нитрильный каучук);
• Золотник — алюминий, конструкция «спул» (spool);
• Пилотное управление, внутренний пилот (internal pilot supply);
• Ручной механический дублёр (manual override) на катушке;
• Монтаж — субплата (sub-base / body-ported);
• Возможна установка в любом положении.

Техническая характеристика

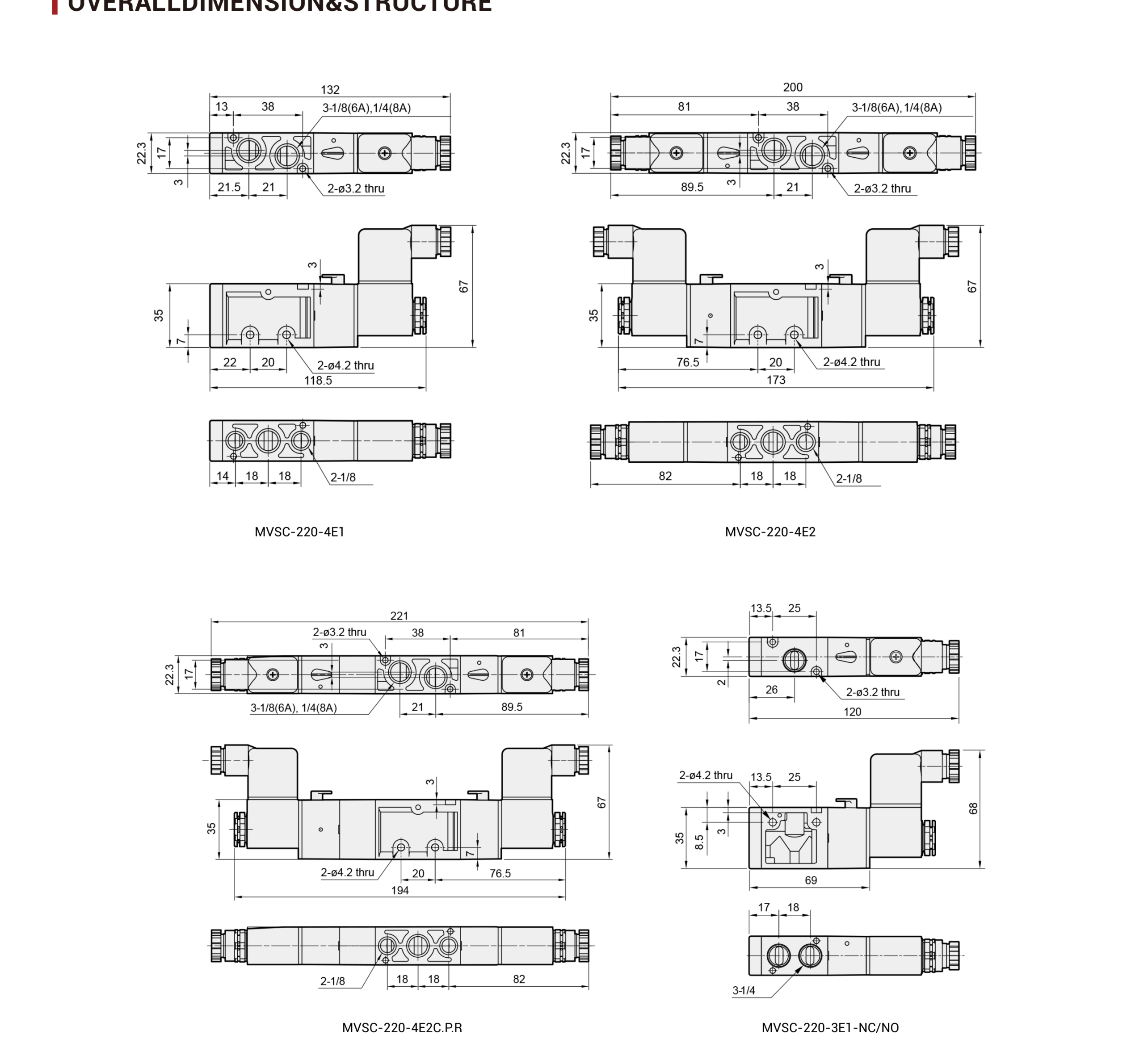

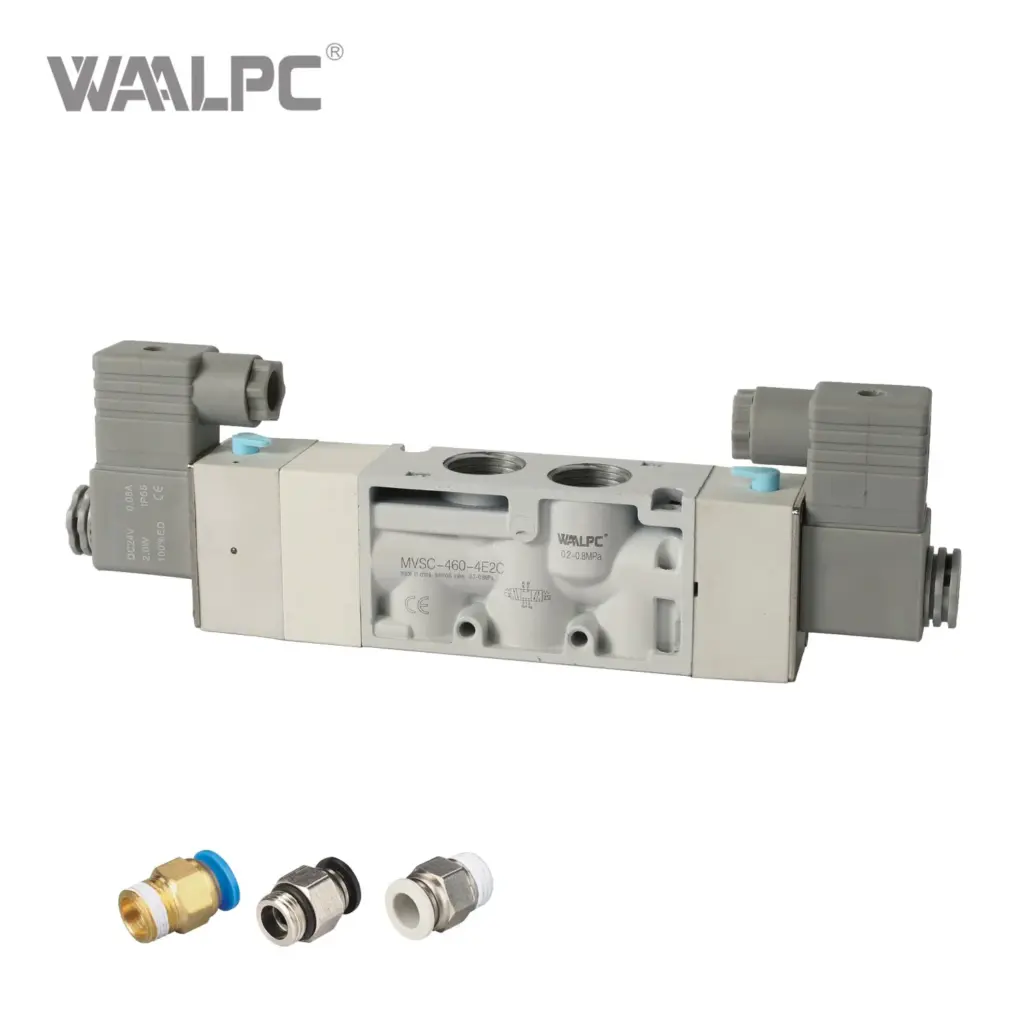

Корпуса и присоединения

Расшифровка артикула

MVSC - 220 - 4E2 C - DC24V
          │     │   │     └─ Напряжение катушки
          │     │   └─────── Тип центра 5/3 (C/P/R)
          │     └─────────── Схема и стабильность (4E2 — двойная катушка)
          └───────────────── Типоразмер корпуса (220/260/300/460)

Аналоги

Типовое применение

• Двусторонние пневмоцилиндры в роботизированных линиях, где требуется «замораживание» позиции (тип C);
• Прессы и трамбовки с гидро-/пневмоприводом и большими нагрузками (тип P — удержание давлением);
• Сборочные станции с необходимостью аварийного сброса воздуха (тип R);
• Промышленная пневмоавтоматика 0.2–0.8 МПа со сжатым воздухом.
