K23/K25

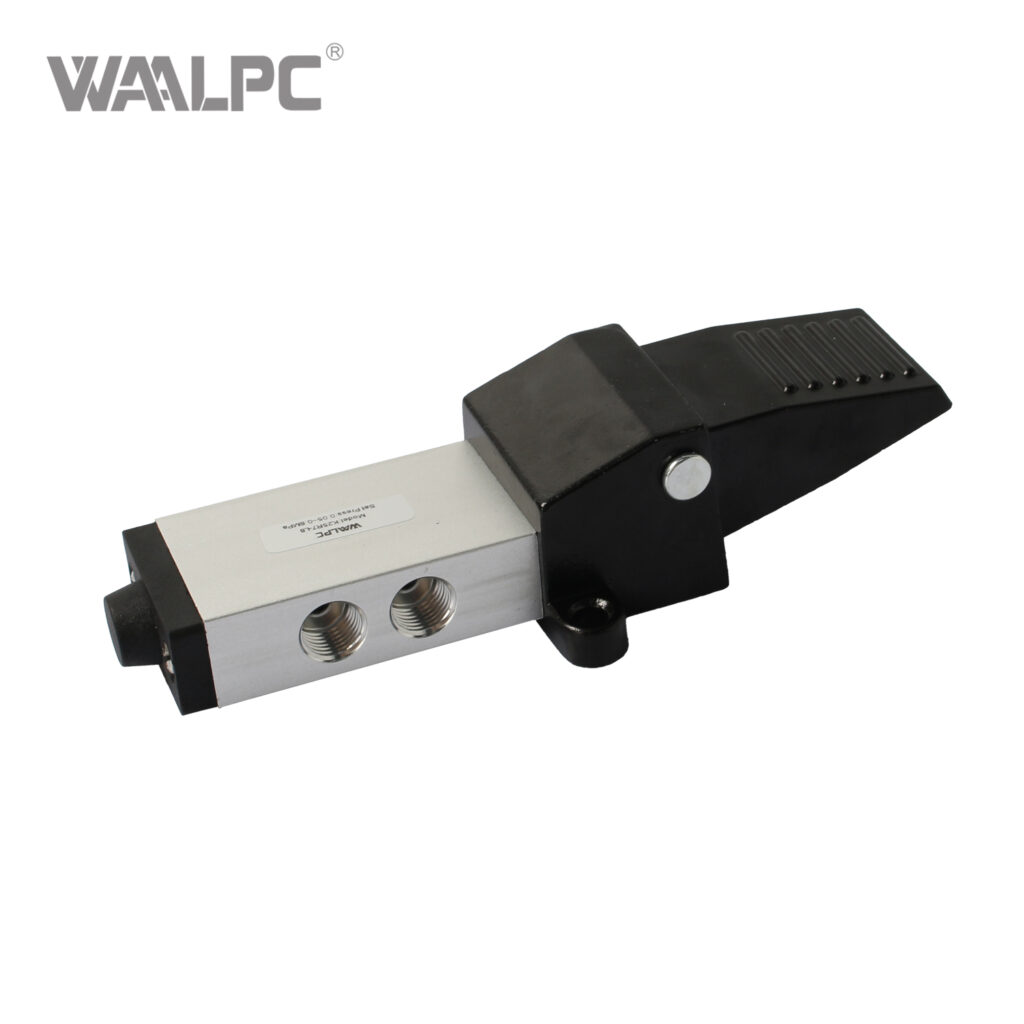

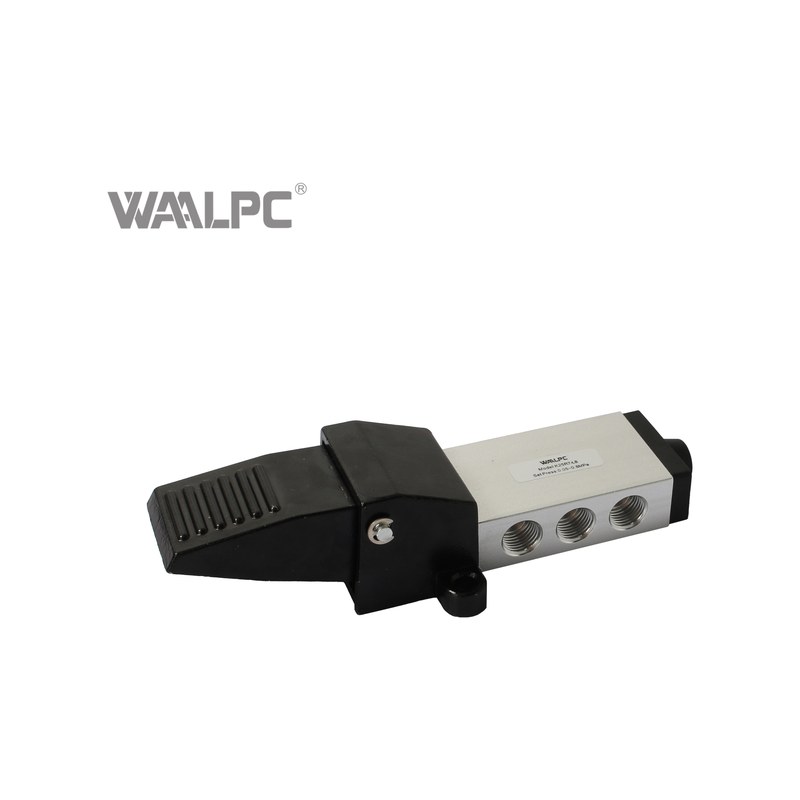

Пневмопедали K23/K25 (3/2 и 5/2)

Ножные педальные распределители WAALPC: K23R7 — 3/2, K25R7 — 5/2. Порт G1/4–G3/8, 0,05–0,8 МПа.

Артикулы серии: K23R7, K23R7-08, K23R7-10 (всего 8 модификаций)

Пневмопедали K23/K25 (3/2 и 5/2) WAALPC K23/K25

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

K23/K25

Количество линий и позиций

3/2·5/2 ходовой

Управление

Ножное

Присоединение (порт)

G1/4, G3/8, G1/2

Рабочее давление

0,05–0,8 МПа

Температура окр. среды

−20…70 °C

Материал корпуса

Алюминиевый сплав

Все характеристики →

Артикул: K25R7-08

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Ножные педальные распределители серий K23 (3/2) и K25 (5/2) — управление пневмосистемой ногой, руки оператора свободны. Прессы, гибочные станки, сварочные кондукторы.

Характеристики

Тип	Распределитель ножной (педаль)
Схемы	K23R7 — 3/2 · K25R7 — 5/2
Присоединение	G1/4 (-08) · G3/8 (-10) · G1/2 (-15)
Условный проход	6 мм (K23) · 8 мм (K25)
Рабочее давление	0,05–0,8 МПа
Управление	Нажатие педали, пружинный возврат
Срок поставки	Поставка 2–4 недели

Совместимость с импортными аналогами

Совместимый аналог — AirTAC K23R7-08 (совпадают присоединительные и установочные размеры, серия K23K25).

Как расшифровать артикул K23/K25?

Формат: K{резьба порта}

K23/K25 — серия
Резьба порта: 23R7 / 23R7-08 / 23R7-10 / 23R7-15 / 25R7-08 / 25R7-10 / 25R7-15 / K23/K25

Пример: K23R7

Категории: Пневмопедали · Распределители ножные (педаль) 3/2 FV (AirTAC-формат)

Что покупают вместе с K23/K25?

Фитинги Пневмотрубки Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про K23/K25?

Что значит схема 5/2 и 3/2?

Первое число — количество линий (портов), второе — число позиций. 5/2 (пять линий, две позиции) управляет двусторонним цилиндром. 3/2 (три линии) — односторонним или работает как отсечка. Схему берите как у заменяемого.

Какое напряжение катушки бывает?

Постоянный ток — DC24V, DC12V; переменный — AC220V, AC110V, AC24V. Напряжение зашито в коде и показано в карточке. Берите под напряжение своей системы управления.

Как понять размер распределителя по коду?

Номер корпуса задаёт присоединение: 100-я серия — M5/G1/8, 200-я — G1/8–G1/4, 300-я — G1/4–G3/8, 400-я — до G1/2. Размер порта растёт с номером корпуса.

Как монтируется распределитель?

Прямой монтаж на трубопровод, на монтажную плиту или групповой на батарею/остров. Тип монтажа задаёт посадку и не всегда взаимозаменяем — сверяйте способ крепления, а не только схему.

Чем заменить импортный распределитель?

Для 4V/3V-совместимых распределителей код часто совпадает с нашим буква-в-букву — карточка находится прямо по артикулу. Festo и SMC идут в своём формате: подбираем по четырём признакам — тип управления, схема, присоединение, напряжение.

Соленоидный, пневматический или ручной — в чём разница?

По типу управления: соленоид — электромагнитом, пневмоуправление — пилотным сигналом, ручной/механический — рычагом или кнопкой. Это граница класса: аналог обязан совпадать по типу управления.
