4A

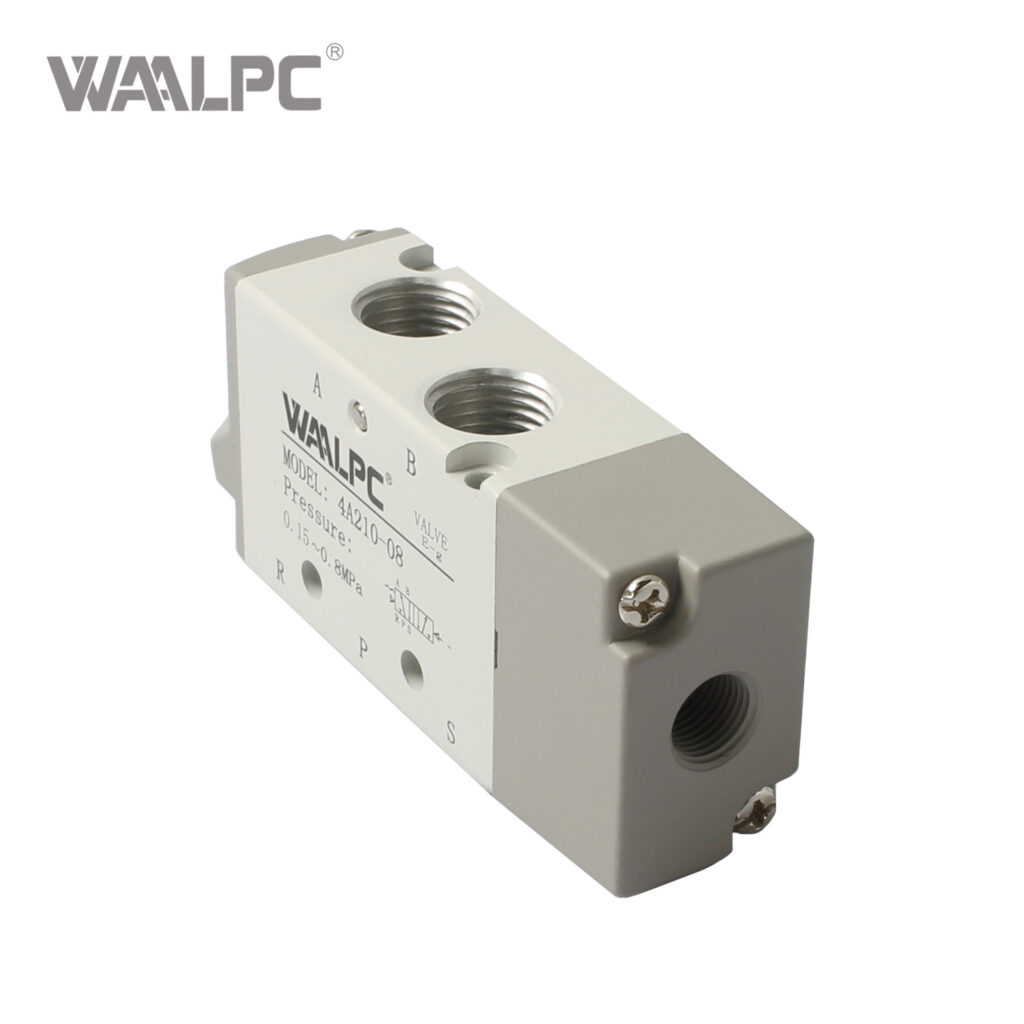

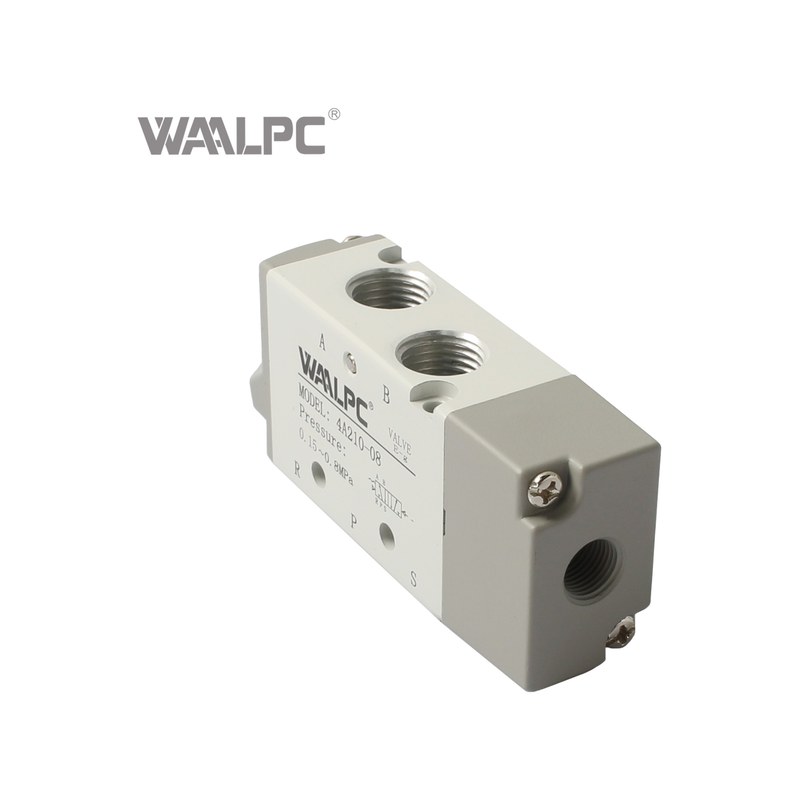

Распределитель пневмоуправляемый 5/3 4A
Пневмоуправляемый распределитель 5/3 серии 4A (без катушки). Корпуса 100/200/300/400, исполнение центра — закрытый по умолчанию.
Артикулы серии:
4A130C-06
(всего 12 модификаций)
Статус
Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Серия
4A
Количество линий и позиций
5/3 ходовой
Управление
Пневматическое
Присоединение (порт)
G1/4, G3/8, G1/2, M5, G1/8
Рабочее давление
0,15–0,8 МПа
Температура окр. среды
−20…70 °C
Материал корпуса
Алюминиевый сплав
Артикул:
4A230C-08
Склад
МСК · отгрузка до 14:00 · 1–3 дня по РФ
Гарантия
12 месяцев WAALPC · возврат по ЗоЗПП
Статус
Официальный представитель WAALPC в РФ · сертификат
Юрлицам
счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт
Импорт
ФТС РФ · ГТД №10317120/110526/5074115
Описание
Характеристики
Аналоги
Документы
Аксессуары
Пневмоуправляемый распределитель 5/3 серии 4A — совместимый аналог AirTAC 4A. Корпуса 100/200/300/400, исполнение центра — закрытый (5/3 NC). Управление пилотными сигналами давления на торцах золотника, без катушек и электрики.
Характеристики
| Тип | Распределитель пневмоуправляемый 5/3 |
| Серия | 4A (центр-закрытый, 5/3 NC) |
| Схема | 5/3, центр закрыт |
| Управление | Пневматическое — пилотные сигналы давления на торцах |
| Корпус | 100 / 200 / 300 / 400 (мини / стандарт / большой / XL) |
| Присоединение (порты P, A, B) | M5 / G1/8 / G1/4 / G3/8 / G1/2 (зависит от корпуса) |
| Пилотный сигнал | 0,15 — 0,8 МПа (стандартная подача пневмосистемы) |
| Рабочее давление | 0,15 — 0,8 МПа |
| Расход Qn (ном.) | 500 — 4500 нл/мин (зависит от корпуса) |
| Время срабатывания | 30 мс (ON) / 30 мс (OFF) |
| Частота переключений (макс.) | 5 Гц непрерывно |
| Температура среды | −20 … +70 °C |
| Рабочая среда | Сжатый воздух (фильтрация ≤40 мкм, может быть без смазки) |
| Монтаж | На собственное основание или базовую плиту (manifold) |
| Срок поставки | Поставка 2–4 недели |
| Аналоги | AirTAC 4A_30, SNS 4A_30, XCPC 4A_30 |
Особенности схемы 5/3 NC (центр закрытый)
В среднем положении (нет пилотного сигнала) все каналы заблокированы. Это удерживает текущее положение исполнительного устройства — выходные порты A и B изолированы от подачи и атмосферы.
- Сохраняет давление в обеих линиях — пневмопривод фиксируется в текущей позиции.
- Не подходит для аварийного сброса — для этого нужны схемы 5/3 PP (под давлением) или 5/3 ER (на выхлоп).
- Применяется: позиционирование, удержание захвата, остановка при потере пилотного сигнала.
Когда выбирают 4A вместо 4V
- Взрывоопасные зоны — нет электрики, нет искры, не нужны Ex-сертификаты.
- Без подвода питания — управление одним пневмосигналом от датчика, ручного крана или соседнего распределителя.
- Высокая частота переключений — пневмопилот живёт дольше катушки без перегрева.
- Каскадные схемы — выходы одного распределителя управляют пилотами другого.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC 4A130C-06 (совпадают присоединительные и установочные размеры, серия 4A-5-3).
Как расшифровать артикул 4A?
Формат: 4A{subseries}30{type}-{присоединение (порт)}
- 4A — серия
- Присоединение (порт): G1/8 / G1/4 / G3/8 / G1/2
- Исполнения: C / E / P
