Распределители ручные вытяжные 5/2·5/3 4R
Распределитель с ручным вытяжным управлением 5/
Цены — по каталогу на 19.11.2026; точная цена исполнения — в таблице ниже и в корзине.
8 (800) 350-01-08 · бесплатно по РФ

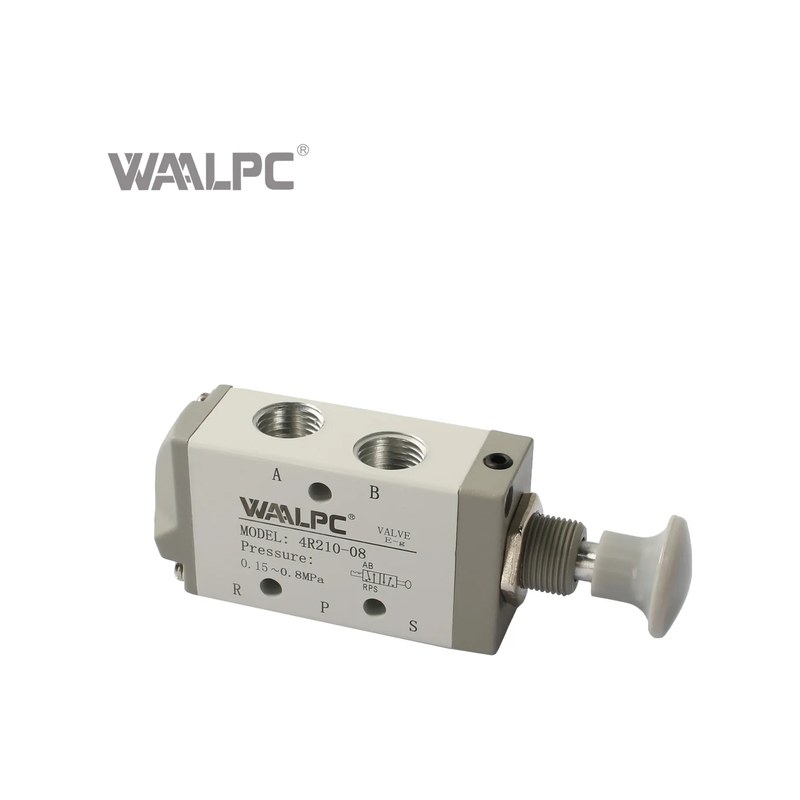

Ручной 5/2-ходовой распределитель WAALPC серии 4R с вытяжной кнопкой: двухпозиционный, прямое ручное управление, возврат ручной. Применяется для управления пневмоцилиндрами в технологических установках и для байпасной коммутации параллельно соленоидным клапанам.
Какие технические характеристики и где применяется?
Распределитель 4R управляется вытяжной кнопкой: оператор тянет кнопку, клапан переключается во второе положение и остаётся в нём; обратно его возвращают вручную, нажатием на кнопку. Прямое ручное управление не требует ни электропитания, ни пневмопилота, поэтому клапан ставят там, где давление на цилиндр или пневмопривод нужно подать или сбросить вручную — у станка, на стенде, на линии наладки. Корпус алюминиевый, уплотнения NBR, воздух фильтруют до 40 мкм.
Технические характеристики
- Тип устройства: ручной пневмораспределитель Waalpc, серия 4R
- Тип клапана: 5/2 ходовой, ручное управление, прямого действия
- Присоединительная резьба: по исполнению, см. таблицу ниже
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Рабочее давление: 0~0.8 МПа
- Испытательное давление: 1.5 МПа
- Материал корпуса: алюминиевый сплав
- Материал уплотнений: NBR
- Эффективное сечение: 12–50 мм², по исполнению
- Тип управления: ручное, без электромагнитной катушки
Область применения
- локальное управление пневмоцилиндрами и пневмоприводами;
- станки, оснастка и приспособления с ручным управлением;
- испытательные стенды и лабораторные пневмосхемы;
- линии с простым и отказоустойчивым пневматическим управлением.
Сечение исполнений — от 12 до 50 мм²: чем крупнее корпус, тем больше расход пропускает клапан. Исполнение выбирают по расходу цилиндра, а не только по резьбе.
Какие исполнения входят в серию 4R?
В серии 4 исполнения. Обозначения ряда: 4R110-06, 4R210-08, 4R310-10, 4R410-15. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение 4R?
Исполнение 4R выбирают по трём признакам: размер корпуса (цифры после 4R — 110, 210, 310, 410), присоединительная резьба (суффикс -06 — G1/8, -08 — G1/4, -10 — G3/8, -15 — G1/2) и нужный расход, который задаёт эффективное сечение в таблице ниже. Катушки у клапана нет, электропитание не требуется.
Сечение и расход 4R по исполнениям

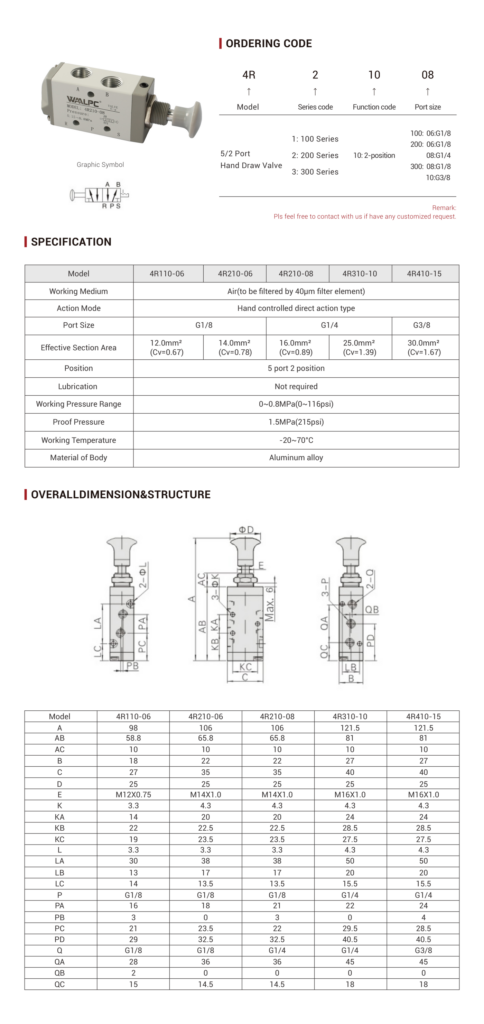

У клапана 4R четыре исполнения; они различаются размером корпуса, резьбой и проходным сечением. Значения — по Selection Manual 2025 производителя.
| Артикул | Резьба | Эфф. сечение, мм² | Цена |
|---|---|---|---|
| 4R110-06 | G1/8 | 12 | 880 ₽ |
| 4R210-08 | G1/4 | 16 | 630 ₽ |
| 4R310-10 | G3/8 | 30 | 990 ₽ |
| 4R410-15 | G1/2 | 50 | 1 490 ₽ |
Все исполнения — 5/2, возврат ручной, рабочее давление 0…0,8 МПа.
Что входит в комплект?
Заказывают исполнение целиком, по артикулу. В серии 4R четыре варианта: 4R110-06 (резьба G1/8, сечение 12 мм²), 4R210-08 (G1/4, 16 мм²), 4R310-10 (G3/8, 30 мм²) и 4R410-15 (G1/2, 50 мм²). Лист производителя не раскрывает состав комплектации, поэтому наличие крепежа и присоединительных фитингов уточняем при заказе. Чертежи и 3D-модели высылаем по запросу.
Артикулы и цены
4R210-08 — 630 ₽, 4R110-06 — 880 ₽, 4R310-10 — 990 ₽, 4R410-15 — 1 490 ₽
Совместимость с импортными аналогами
Совместимый аналог — AirTAC 4L110-06 — отличие: давление у AirTAC до 1,0 МПа (у нашего 4R до 0,8 МПа); SNS 4R110-06 — отличие: резьба портов: у SNS G1/8…G1/2, как у нашего; среда — сжатый воздух (совпадают присоединительные и установочные размеры, серия 4R).
Как расшифровать артикул 4R?
Формат: 4R{корпус (и порт)}
- 4R — серия
- Корпус (и порт): 100 (G1/8) / 200 (G1/4) / 300 (G3/8) / 400 (G1/2)
Пример: 4R110-06
