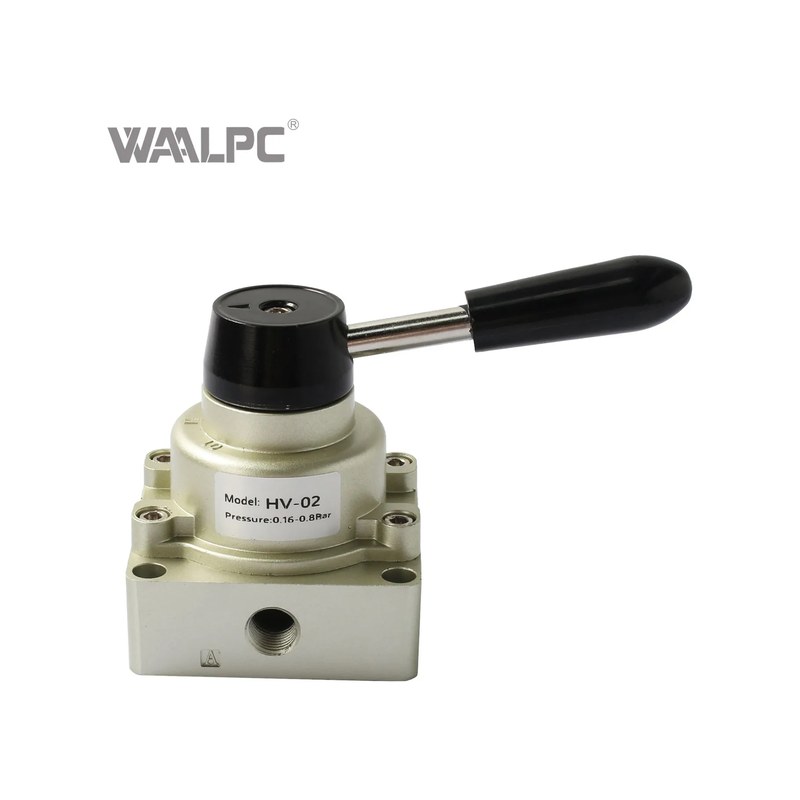

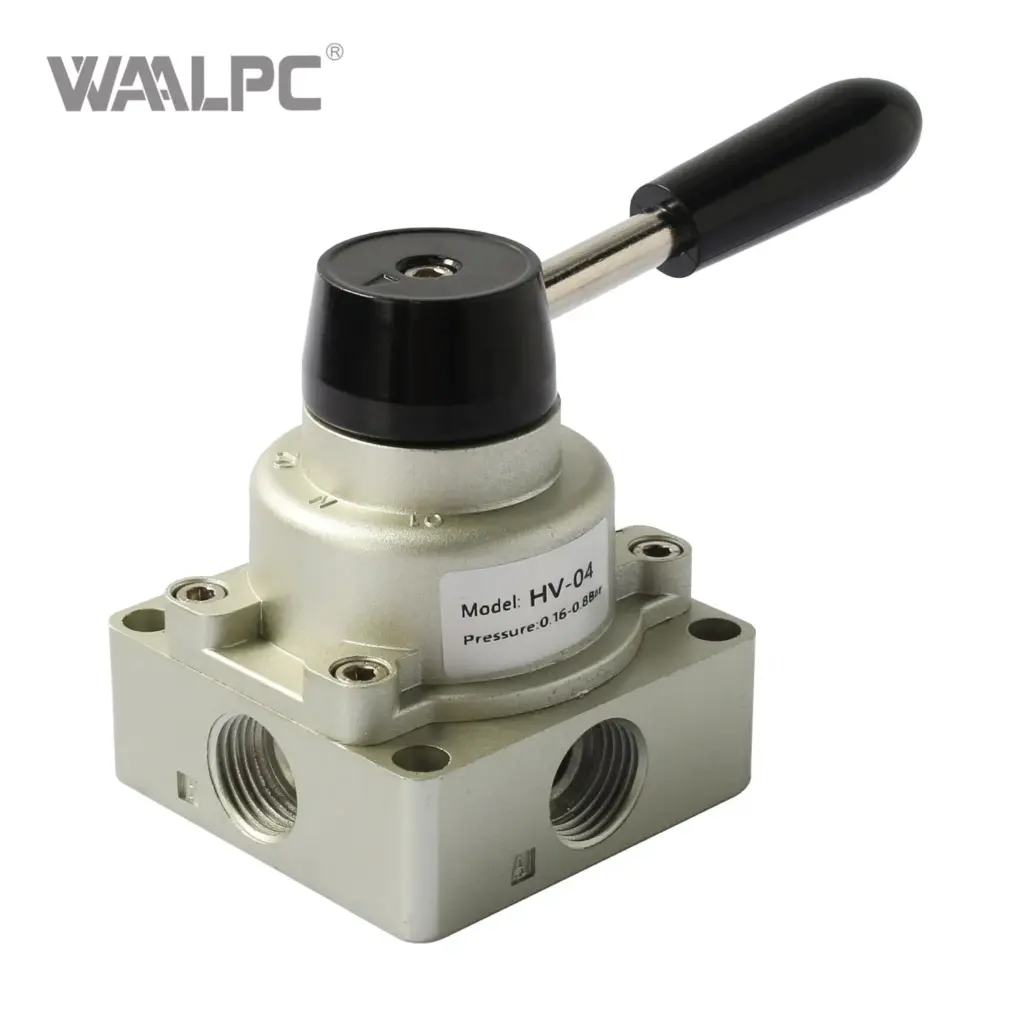

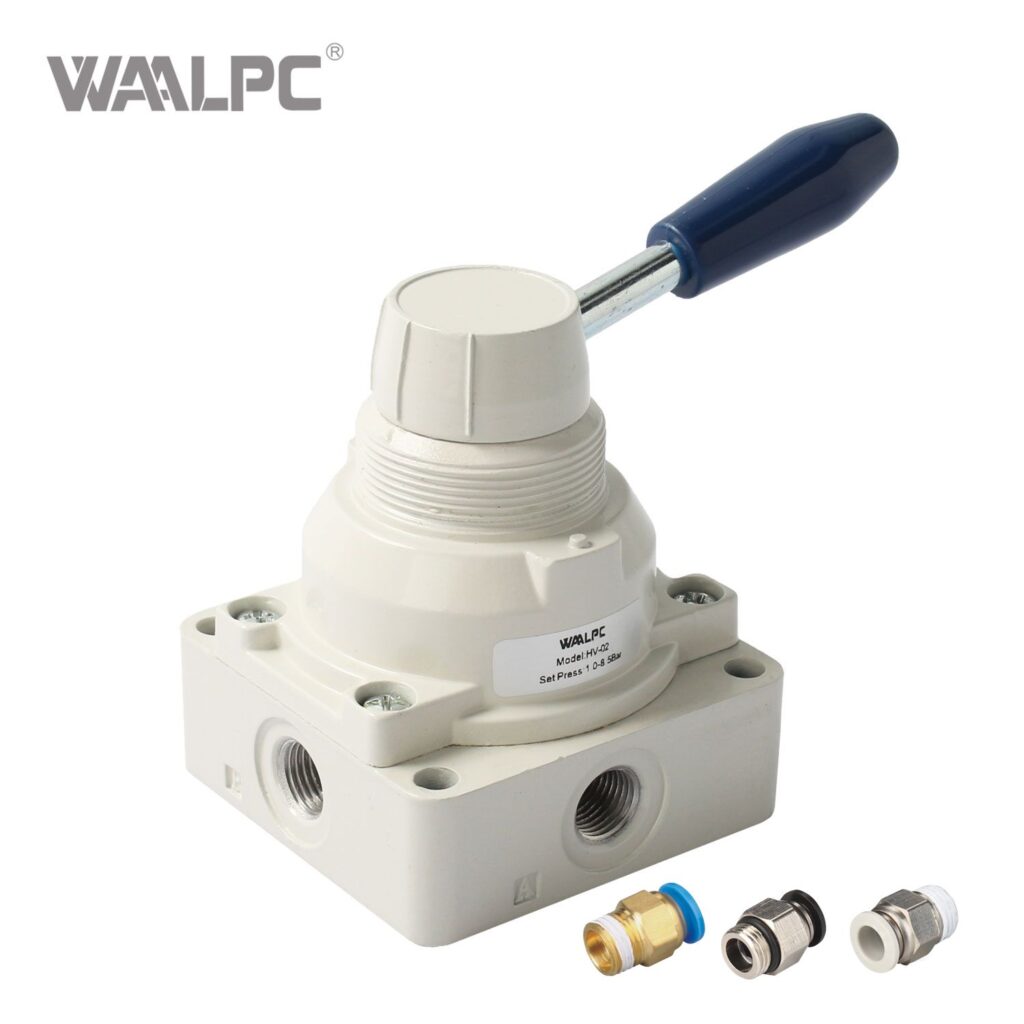

Краны-распределители ручные поворотные HV (AirTAC-формат)
Ручной поворотный кран-распределитель 3/2·5/2 WAALPC HV, порты G1/4–G1/2 (HV-02/03/04) и исполнение HV510 5/2.
Кран-распределитель ручной поворотный WAALPC HV. Схема 3/2·5/2, присоединение G1/4/G3/8/G1/2. Управление ручное (поворотное). Рабочее давление 0,15–0,8 МПа, среда — сжатый воздух. В наличии.
Характеристики
| Тип | Кран-распределитель ручной поворотный |
| Серия | HV |
| Схема | 3/2·5/2 |
| Управление (катушка вид) | ручное (поворотное) |
| Стабильность | моностабильный |
| Присоединение (порт) | G1/4/G3/8/G1/2 |
| Корпус | 500 |
| Катушка напряжение | — |
| Рабочее давление | 0,15–0,8 МПа |
| Температура | −20…70 °C |
| Среда | сжатый воздух |
| Срок | из наличия |
Применения
- Подача / реверс / стоп цилиндра одним поворотом рукоятки
- Стенды и наладочные позиции
Какие исполнения входят в серию HV?
В серии 3 исполнений. Обозначения ряда: HV-02, HV-03, HV-04. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение HV?
Подбирают по связке из четырёх параметров сразу: схема работы, тип управления, размер присоединения, напряжение катушки. Первые три легко читаются из кода, а вот напряжение стоит проговорить отдельной строкой в заявке — иначе легко получить не ту катушку.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — NBPT HV, SNS HV-03 (совпадают присоединительные и установочные размеры, серия HV).
Как расшифровать артикул HV?
Формат: HV-{присоединение (порт)}
- HV — серия
- Присоединение (порт): G1/4 / G3/8 / G1/2
Пример: HV-02
