Пневмораспределители LT23JD — 3/2 NC нержавеющая сталь, DN8/15, 24V DC / 220V AC
Пневмораспределители LT23JD — 3/2 нормально закрытые с электромагнитным управлением, корпус из нержавеющей стали для агрессивных и санитарных сред. Прямого действия. Условный проход DN 8 или 15 мм. Катушка 24V DC или 220V AC. 4 SKU со склада в Москве.
Серия WAALPC LT23JD — пневмораспределители 3/2 нормально закрытые (NC) с электромагнитным управлением прямого действия, корпус и седло из нержавеющей стали. Уплотнения PTFE или FKM. Применяются в санитарных и агрессивных средах, где требуется коррозионная стойкость к щелочам, кислотам, пару.
Где применяется серия LT23JD
- Пищевая и фармацевтическая. Управление подачей пара, моющих растворов, дистиллированной воды в санитарных линиях. Нержавеющий корпус не выделяет ионов в продукт.
- Химические производства. Подача растворов кислот, щелочей умеренной концентрации. Уплотнения FKM выдерживают агрессивные среды до +180°C.
- Системы CIP/SIP (clean-in-place / steam-in-place). Управление потоками очистки и стерилизации технологического оборудования.
- Лабораторное оборудование. Управление точными потоками реактивов и инертных газов.
- Маркировочные системы со штампованной нержавеющей продукцией. Управление пневмоприводами на конвейерах из нержавеющей стали.
Линейка DN
- LT23JD DN8 — G1/4″, для малых расходов. 2 SKU (24V DC и 220V AC). Цена от 4 250 ₽.
- LT23JD DN15 — G1/2″, для средних расходов. 2 SKU. Цена от 4 590 ₽.
Катушка 24V DC vs 220V AC
24V DC — для систем безопасной электроники (ПЛК, IoT, аккумуляторное питание). Открытие за 20-30 мс.
220V AC 50Hz — для прямого подключения к бытовой/промышленной сети. Открытие за 15-25 мс. Требует RC-цепь параллельно катушке для подавления помех.
Признаки износа и сервис
- Клапан не открывается при подаче напряжения — катушка перегорела. Проверить мультиметром (24V DC ≈ 40 Ом). Замена катушки.
- Клапан не закрывается полностью — мусор под седлом или износ уплотнения. Разборка, очистка, замена ремкомплекта.
- Утечка по корпусу — повреждение прокладки крышки. Замена прокладки.
- Гул катушки AC, не открывается — залипший якорь. Снять катушку, очистить шток якоря.
Артикулы и кодировка SKU
Формат: LT23JD-{DN}P-{катушка}. Например LT23JD-15P-DC24V = DN 15 мм, катушка 24V DC. LT23JD-8P-AC220V = DN 8 мм, катушка 220V AC. Версия P2 (заказная) — двойной соленоид, не предлагается со склада.
Поставка и гарантия
Наличие и срок поставки — у каждой позиции серии LT23JD свои, обычно поставка 2–4 недели. Документы ГТД и декларация ЕАЭС N RU Д-CN.РА02.В.88113/26. Гарантия производителя 12 месяцев.
Какие исполнения входят в серию RASPREDELITEL-LT23JD?

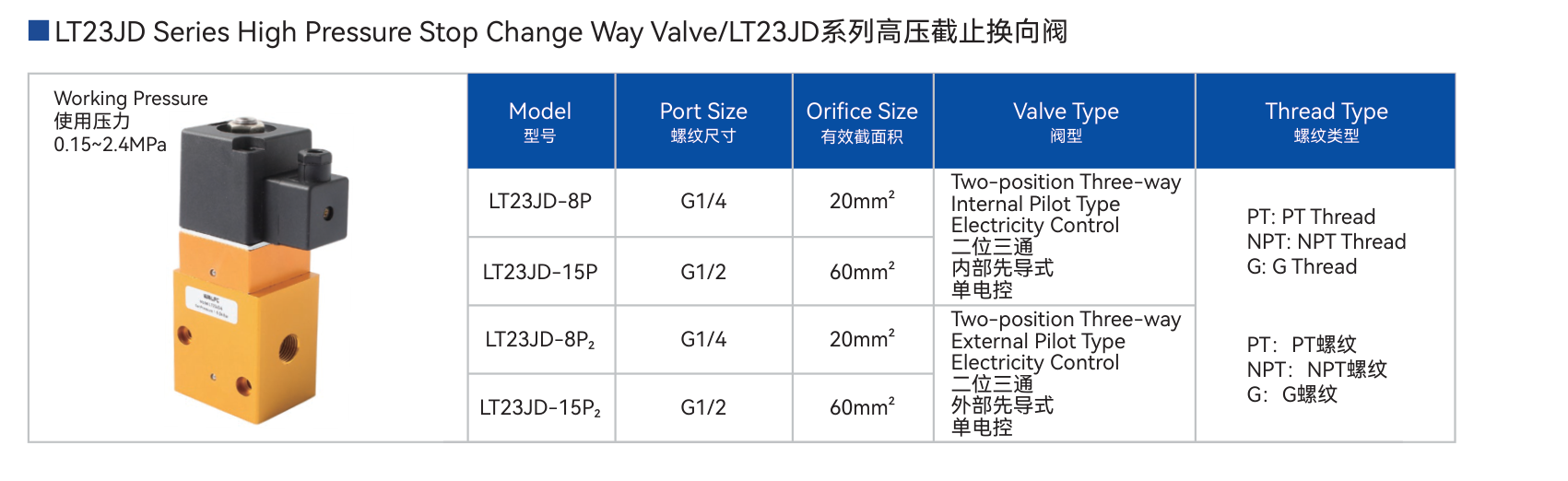

В серии 4 исполнений. Обозначения ряда: LT23JD-15P-AC220V, LT23JD-15P-DC24V, LT23JD-8P-AC220V, LT23JD-8P-DC24V. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение RASPREDELITEL-LT23JD?
При подборе распределителя учитывают четыре признака: схему работы, способ управления, присоединительный размер и напряжение катушки — обозначение содержит все четыре. Самая частая ошибка при заказе — именно напряжение, его стоит вынести отдельной строкой в спецификации.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — VPC VPC23 (совпадают присоединительные и установочные размеры, серия RASPREDELITEL-LT23JD).
