Распределители ручные с рычагом 5/2·5/3 4H (AirTAC-формат)
Распределитель с ручным рычагом 5/2·5/3 WAALPC 4H, 5/2, Rc1/4/Rc3/8/Rc1/2 (PT). Совместимый аналог AirTAC 4H.
8 (800) 350-01-08 · бесплатно по РФ · Telegram

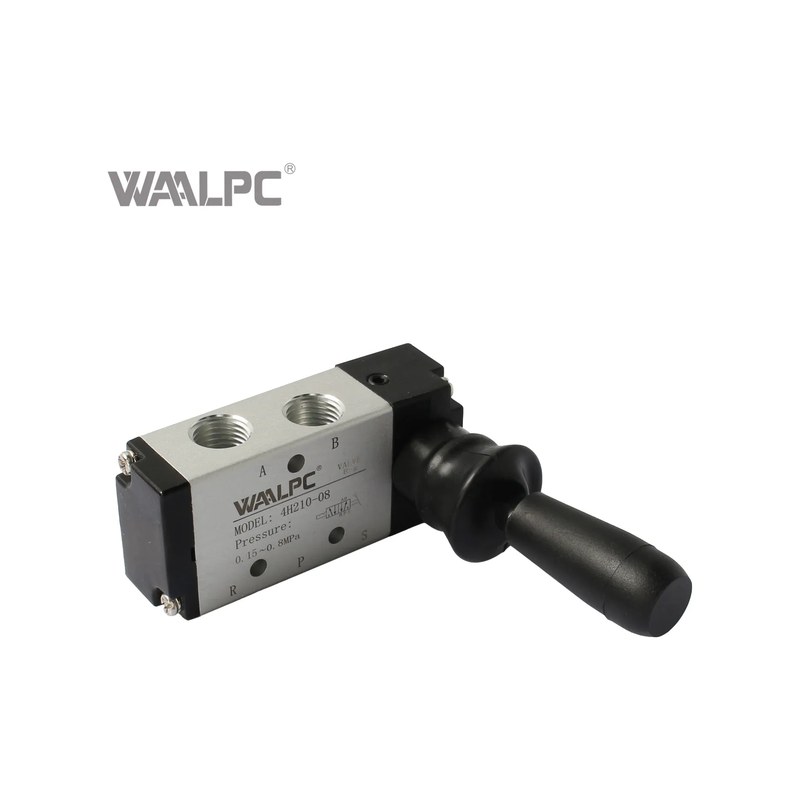

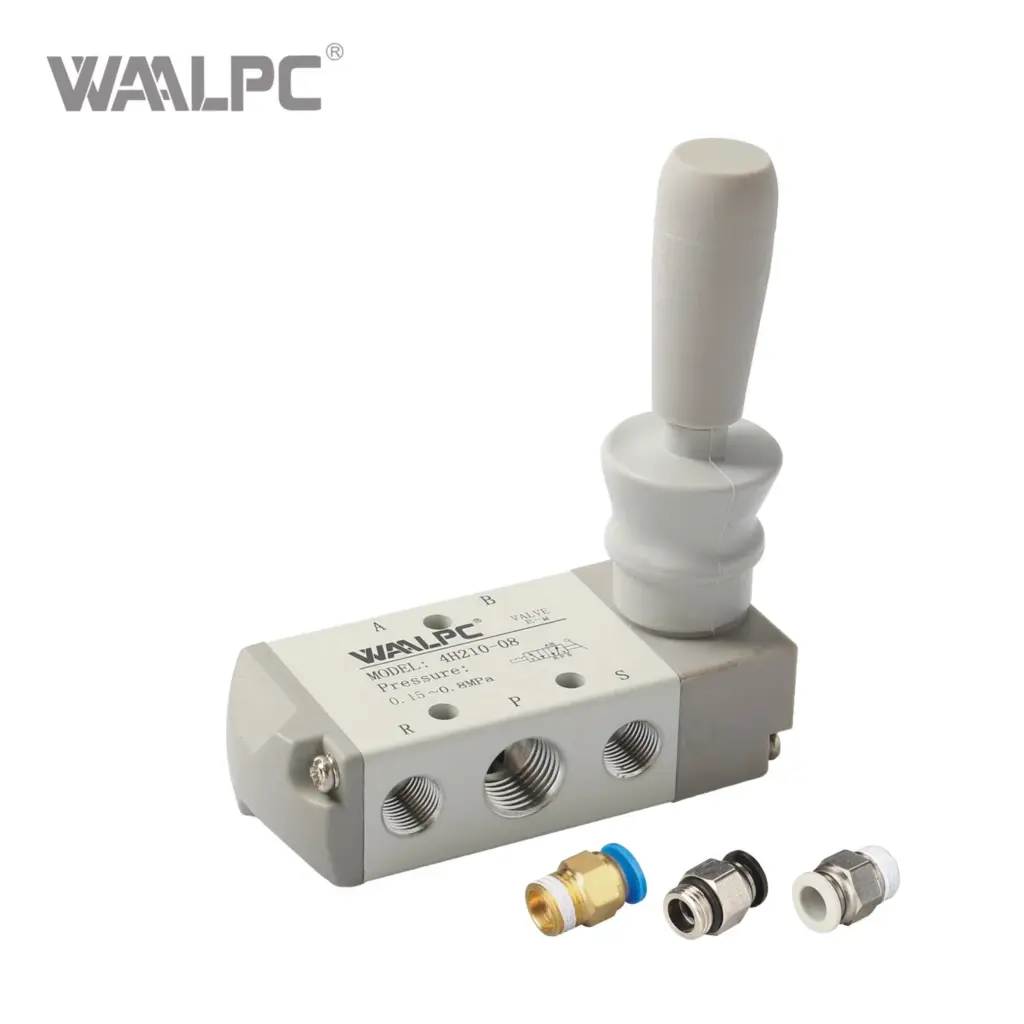

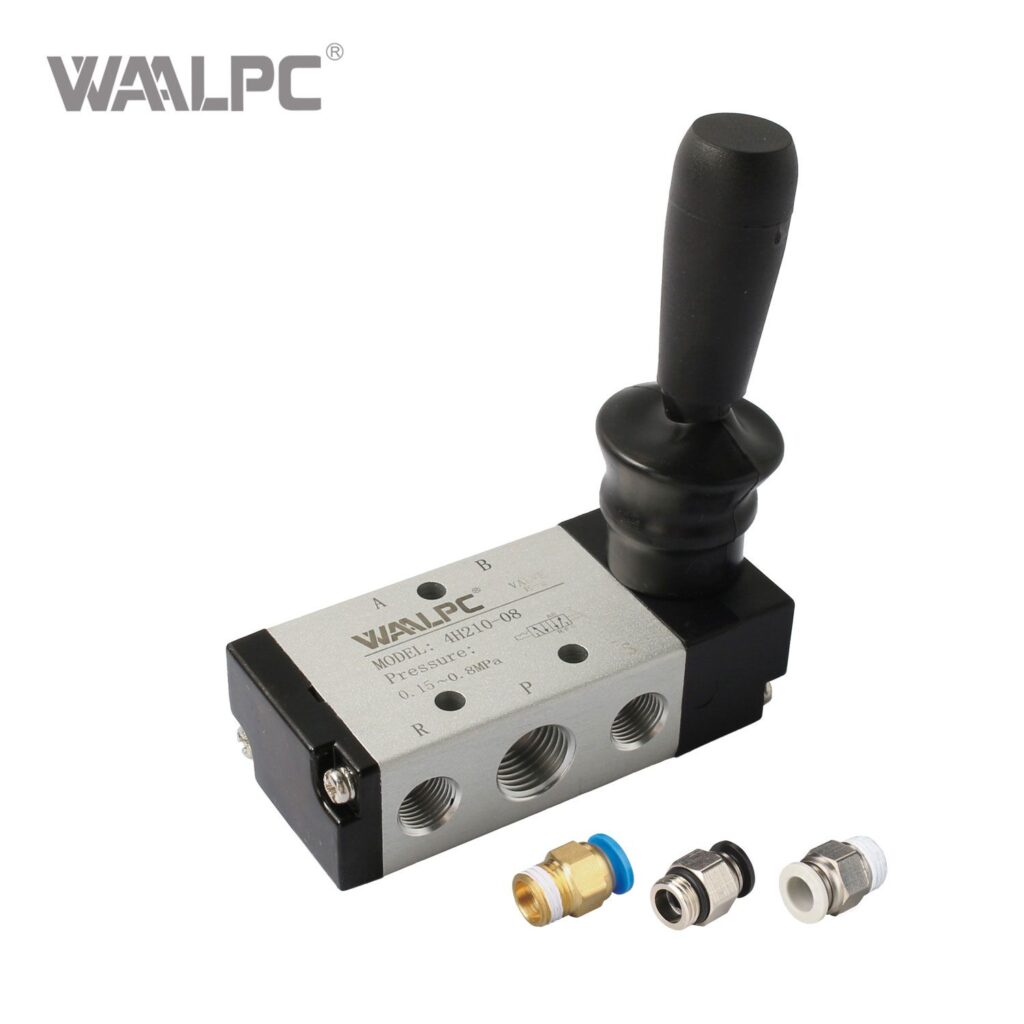

Пневмораспределитель ручного управления WAALPC 4H — ручной рычажный, 5/2-ходовой, возврат ручной. Применяется для ручного управления пневмоцилиндрами двухстороннего действия. Корпус алюминий, уплотнение NBR.
Варианты по размеру порта
- 4H210-08 — Rc1/4 (PT), 700 ₽ (для цилиндров Ø32-Ø50)
- 4H310-10 — Rc3/8 (PT), 1 020 ₽ (Ø50-Ø80)
- 4H410-15 — Rc1/2 (PT), 1 620 ₽ (Ø80-Ø125)
Технические характеристики
- Тип: 5/2 ручной распределитель, бистабильный
- Управление: рычажное
- Рабочее давление: 0…0.8 МПа
- Корпус: алюминиевый сплав
- Уплотнения: NBR
Какие технические характеристики и где применяется?
Распределитель 4H переключается рычагом и после переключения удерживает положение: возврат ручной. Такой клапан ставят на пост ручного управления цилиндром двустороннего действия: рычаг определяет, в какую камеру идёт воздух. Корпус алюминиевый, уплотнения NBR, воздух фильтруют до 40 мкм.
Технические характеристики
- Тип устройства: ручной пневмораспределитель Waalpc, серия 4H
- Тип клапана: 5/2 ходовой, ручное управление, прямого действия
- Присоединительная резьба: по исполнению: Rc1/4 (PT) (4H210-08), Rc3/8 (PT) (4H310-10), Rc1/2 (PT) (4H410-15)
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Рабочее давление: 0~0.8 МПа
- Испытательное давление: 1.5 МПа
- Материал корпуса: алюминиевый сплав
- Материал уплотнений: NBR
- Эффективное сечение: 16–50 мм², по исполнению
- Тип управления: ручное, без электромагнитной катушки
Область применения
- локальное управление пневмоцилиндрами и пневмоприводами;
- станки, оснастка и приспособления с ручным управлением;
- испытательные стенды и лабораторные пневмосхемы;
- линии с простым и отказоустойчивым пневматическим управлением.
Сечение исполнений — от 16 до 50 мм², рабочее давление — до 0,8 МПа. Исполнение выбирают по резьбе и расходу цилиндра.

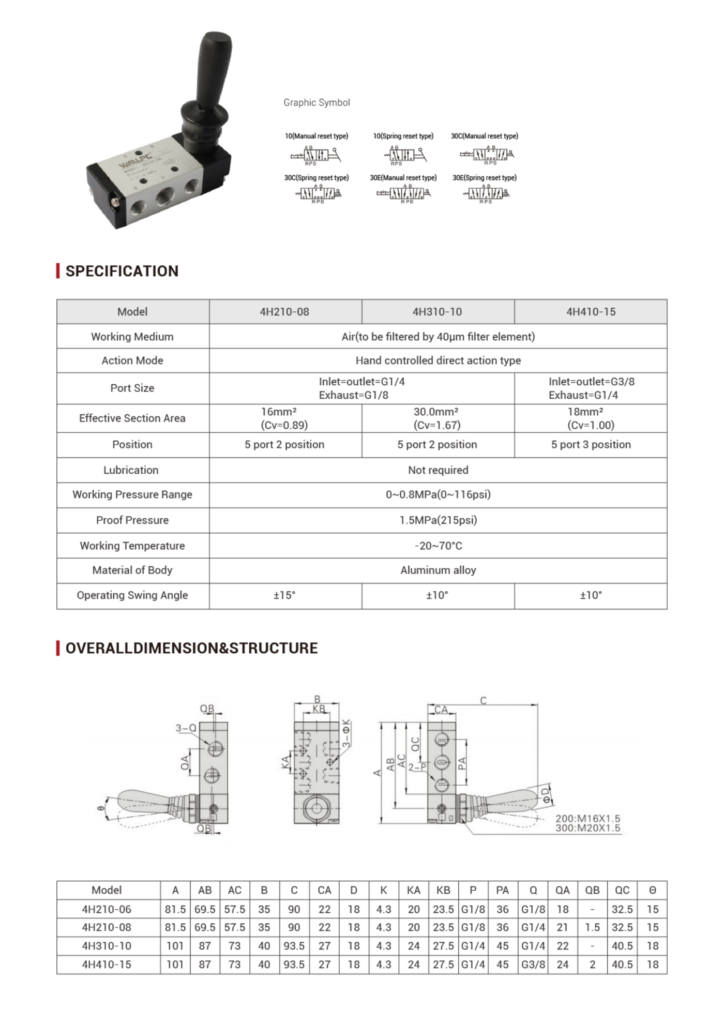

Технические чертежи
Схемы подключения
Нужен ручной клапан 3/2 для одной линии, а не 5/2 — смотрите распределитель 3H.
Какие исполнения входят в серию 4H?
В серии 3 исполнения. Обозначения ряда: 4H210-08, 4H310-10, 4H410-15. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение 4H?
Исполнение 4H выбирают по присоединительной резьбе (суффикс -08 — Rc1/4 (PT), -10 — Rc3/8 (PT), -15 — Rc1/2 (PT)) и нужному расходу, который задаёт эффективное сечение в таблице ниже. Катушки у клапана нет, электропитание не требуется.
Сечение и порты 4H по исполнениям
В серии три исполнения, и они различаются размером корпуса, резьбой и проходным сечением. Значения — по Selection Manual 2025 производителя.
| Артикул | Схема | Резьба | Эфф. сечение, мм² | Цена |
|---|---|---|---|---|
| 4H210-08 | 5/2 | Rc1/4 | 16 | 700 ₽ |
| 4H310-10 | 5/2 | Rc3/8 | 30 | 1 020 ₽ |
| 4H410-15 | 5/2 | Rc1/2 | 50 | 1 620 ₽ |
Возврат у всех исполнений ручной, рабочее давление 0…0,8 МПа.
Что входит в комплект?
Заказывают исполнение целиком, по артикулу. В серии 4H три варианта: 4H210-08 (резьба Rc1/4 (PT), сечение 16 мм²), 4H310-10 (Rc3/8 (PT), 30 мм²) и 4H410-15 (Rc1/2 (PT), 50 мм²); у всех возврат ручной. Лист производителя не раскрывает состав комплектации, поэтому наличие крепежа и присоединительных фитингов уточняем при заказе. Чертежи и 3D-модели высылаем по запросу.
Артикулы и цены
4H210-08 — 700 ₽, 4H310-10 — 1 020 ₽, 4H410-15 — 1 620 ₽
Совместимость с импортными аналогами
Совместимый аналог — AirTAC 4H210-08 (совпадают присоединительные и установочные размеры, серия 4H).
Как расшифровать артикул 4H?
Формат: 4H{корпус (и порт)}
- 4H — серия
- Корпус (и порт): 200 (Rc1/4) / 300 (Rc3/8) / 400 (Rc1/2)
Пример: 4H210-08
