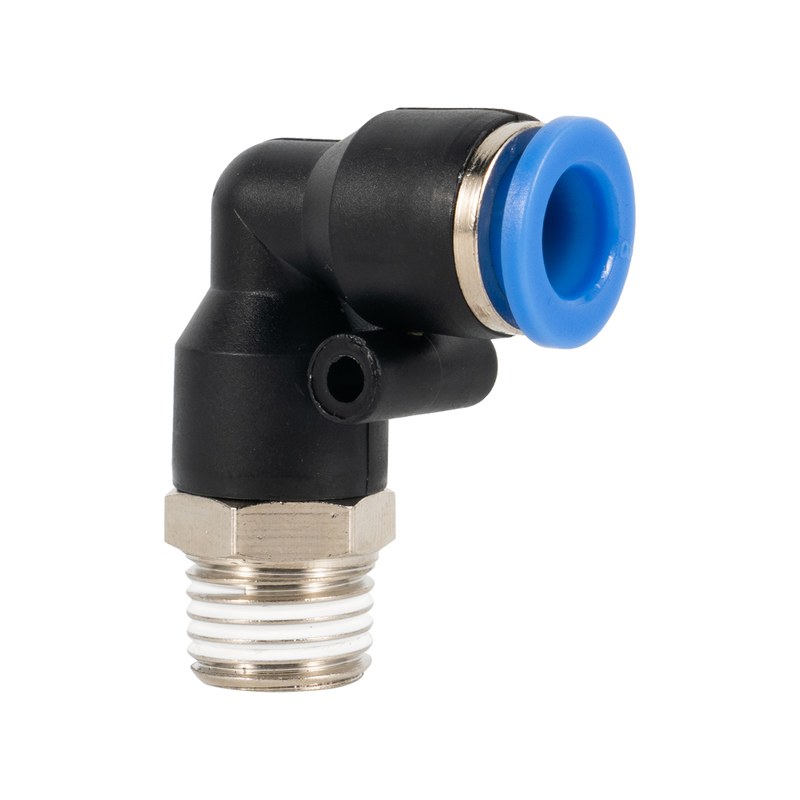

Фитинг угловой 90° цанговый, наружная резьба PL
Угловой цанговый фитинг 90° с наружной резьбой, комбинированный (никелированный латунный корпус + полимерная цанга POM) — подводит трубку к резьбовому порту под прямым углом, экономит место, соединение без подмотки. Резьба 1/8–1/2 и M3–M6, Ø 3–16 мм, уплотнение NBR, −20…+60 °C. Аналог AirTAC PL. Пришлите типоразмер — подберём замену.
Серия WAALPC PL — угловые 90° цанговые фитинги с наружной конической резьбой R (BSPT). Применяются когда нужно подключить трубку под прямым углом к порту — экономит место в монтажном шкафу или позволяет вписаться в ограниченное пространство.
Где применяется
- Подключение трубок к цилиндрам в монтажном шкафу с ограниченной высотой
- Pick & place с компактным размещением приводов
- Сборка пневмо-агрегатов с боковым выводом магистралей
Артикулы
Формат: PL{ØØ}-{резьба}. Пример: PL08-02 = Ø8 мм × R1/4″ угол 90°.
Какие исполнения входят в серию PL?
В серии 49 исполнений. Обозначения ряда: PL-G-04-01, PL-G-04-02, PL-G-06-01, PL-G-06-02, PL-G-06-03, PL-G-06-04, PL-G-08-01, PL-G-08-02 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PL?
Два числа в обозначении определяют исполнение: диаметр трубки под цангу и резьба присоединения. Резьба цилиндрическая и коническая — разные системы, замена одной другой не проходит: цилиндрической нужно уплотнение в торце (прокладка или кольцо).
Какие импортные обозначения соответствуют PL?
PL — Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC PL401, Festo QSL, SMC PL10-M5, XCPC XPL (совпадают присоединительные и установочные размеры, серия PL).
Как расшифровать артикул PL?
Формат: PL{диаметр трубки}-{присоединение (резьба)}{type}
- PL — серия
- Диаметр трубки: 04 / 06 / 08 / 10 / 12 / 14 / 16
- Присоединение (резьба): 1/8 / 1/4 / 3/8 / 1/2 / M6 / M5 / 06
