Ресивер сжатого воздуха — расчёт объёма и подбор для компрессора

Кратко: как рассчитать объём ресивера. V [л] = Q [нл/мин] × 60 × p₀ / (4 × n × ΔP), где p₀ ≈ 1 бар, n — допустимое число включений компрессора в час (обычно 15–30), ΔP — перепад давления включения и отключения (типично 1–1,5 бар). Пример: компрессор 700 нл/мин, n = 30, ΔP = 1 бар — V = 700 × 60 × 1 / (4 × 30 × 1) = 350 л. Для быстрого расчёта есть калькулятор объёма ресивера.

Ресиверы и подготовка воздуха: воздушные ресиверы, регуляторы AR — от 500 ₽, фильтры AF — от 560 ₽, фитинги PC — от 40 ₽. Объём ресивера считают по расчёту ниже.

Допустимо включений в час	V при ΔP = 1 бар, л	V при ΔP = 2 бар, л
15	700	350
20	525	262
30	350	175

Таблица посчитана по формуле для компрессора 700 нл/мин: чем меньше допустимо включений и чем меньше перепад давления, тем больше нужен объём.

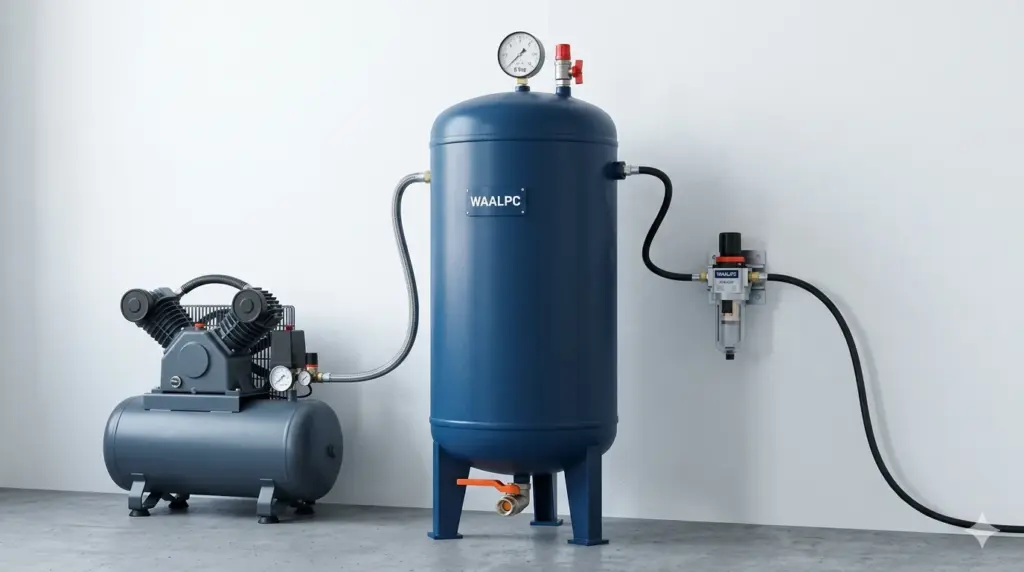

Ресивер сжатого воздуха — буферная ёмкость между компрессором и потребителями. Сглаживает пульсации давления, отделяет конденсат, продлевает ресурс компрессора. Разберём формулу расчёта объёма и подбор под производительность.

Содержание статьи (10 разделов)

1. Как рассчитать объём ресивера сжатого воздуха?
2. Зачем нужен ресивер?
3. Как рассчитать объём ресивера?
4. Какая ёмкость ресивера нужна под какой компрессор?
5. Как выглядит обвязка ресивера на артикулах WAALPC?
6. Какие ресиверы VBAT есть у WAALPC?
7. Какие особенности эксплуатации ресивера?
8. Какие вопросы чаще всего задают про ресивер сжатого воздуха?
9. Где разместить ресивер в системе?
10. Какой ресурс у ресивера и как его обслуживать?

Как рассчитать объём ресивера сжатого воздуха?

V [л] = Q [нл/мин] × 60 × p₀ / (4 × n × ΔP), где p₀ ≈ 1 бар, n — допустимое число включений компрессора в час (обычно 15–30), ΔP — перепад давления включения и отключения (типично 1–1,5 бар). Пример: компрессор 700 нл/мин, n = 30, ΔP = 1 бар — объём 350 л.

Зачем нужен ресивер?

• Буфер давления — выравнивает пульсации поршневого компрессора, давая стабильное давление в линии
• Резерв для пиковых нагрузок — при кратковременном пиковом расходе компрессор не успевает, ресивер отдаёт накопленный воздух
• Отделение конденсата — воздух остывает, влага оседает на стенках и сливается через автодренаж
• Защита компрессора от частых пусков — без ресивера двигатель включается слишком часто (износ обмоток и контактов)

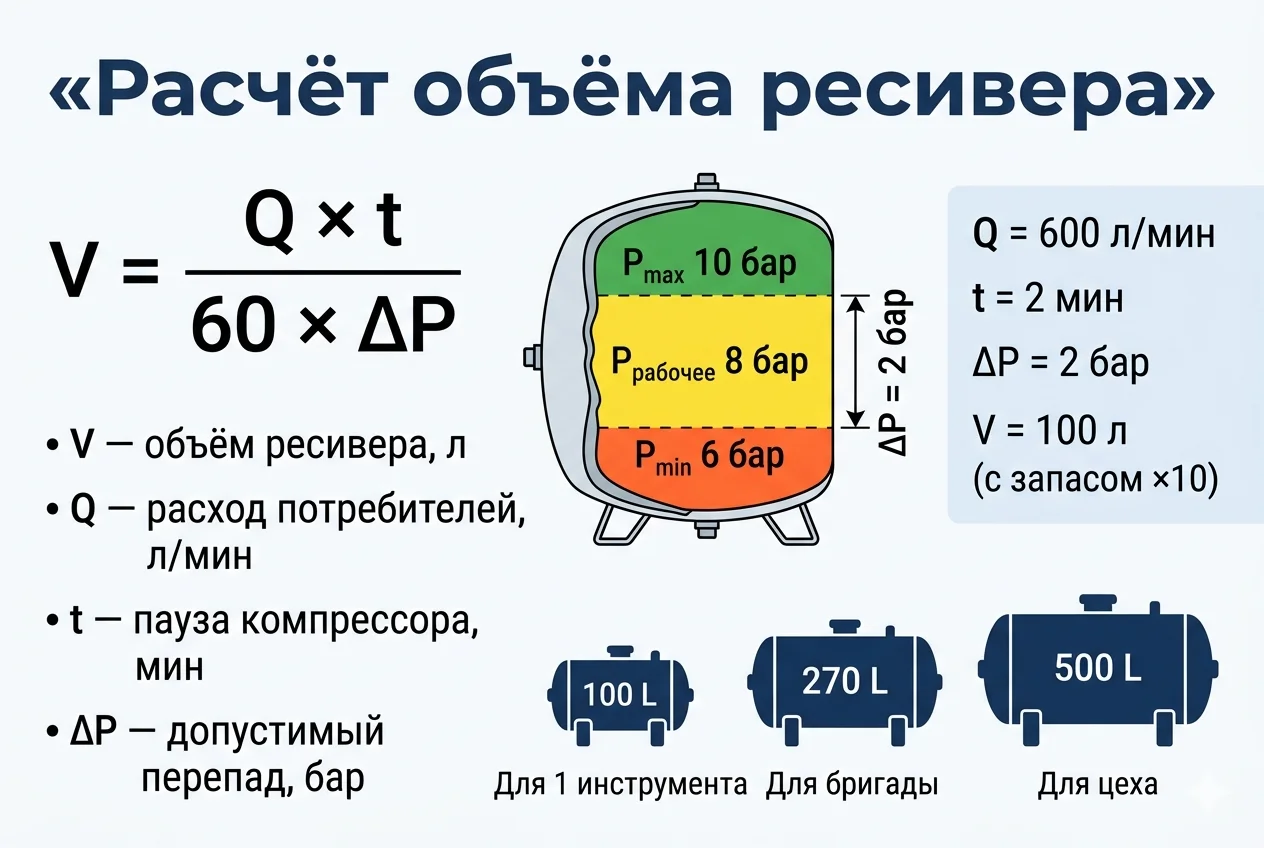

Как рассчитать объём ресивера?

Минимальный объём ресивера зависит от производительности компрессора и допустимой частоты включений:

V[л] = Q[нл/мин] × 60 × p₀ / (4 × n × ΔP), где p₀ ≈ 1 бар (атмосферное давление)

• Q — производительность компрессора в нл/мин (расход, приведённый к атмосферному давлению)
• n — допустимое число включений в час (обычно 15–30 для поршневого; берите из паспорта компрессора — у мощных двигателей допустимо меньше пусков)
• ΔP — перепад давления включения/отключения, бар (типично 1–1,5 бар; чем он больше, тем меньше нужен объём)
• Коэффициент 4 в знаменателе — расчёт на самый тяжёлый режим цикла «пуск — остановка», когда потребление составляет около половины производительности

Пример. Компрессор 700 нл/мин, допустимо n = 30 включений в час, ΔP = 1 бар: V = 700 × 60 × 1 / (4 × 30 × 1) = 350 л. Если допустимо только n = 20 включений — V = 525 л. Если перепад ΔP = 2 бар — объём вдвое меньше.

Отношение V/Q из формулы равно 15 / (n × ΔP): при n = 15–30 и ΔP = 1 бар это 0,5–1,0 л на каждый нл/мин производительности. Чем мощнее двигатель, тем меньше допустимое число пусков в час и тем больший объём нужен на единицу производительности. Поэтому в таблице ниже для крупных компрессоров соотношение выше. Дополнительный запас объёма нужен и для сглаживания пиков нескольких потребителей одновременно.

Какая ёмкость ресивера нужна под какой компрессор?

листайте таблицу вбок →

Таблица — ориентир при n = 15–30 включений в час и ΔP около 1 бар (для самых малых компрессоров нижняя граница получается при ΔP около 2 бар). Мощность и производительность у разных моделей отличаются — точный объём считайте по формуле выше и паспорту вашего компрессора.

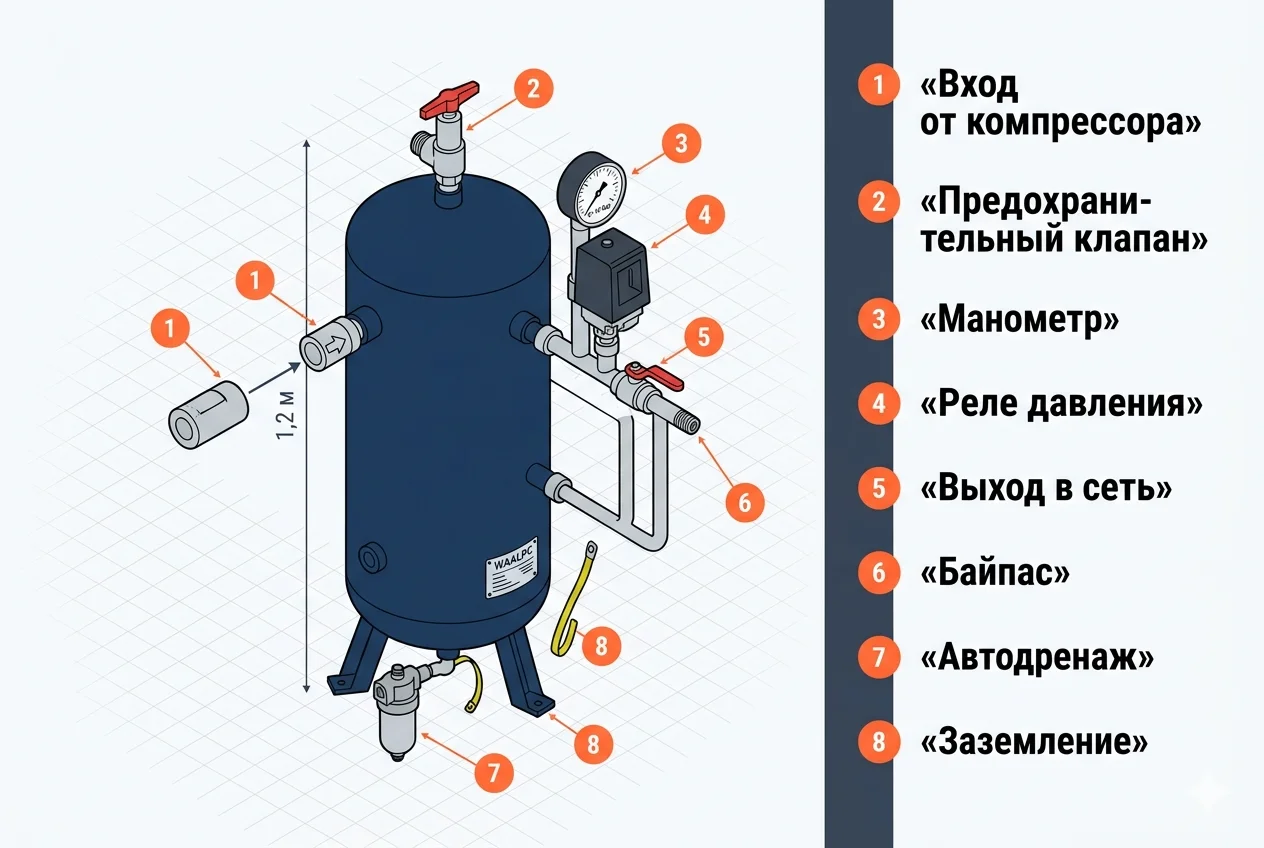

Как выглядит обвязка ресивера на артикулах WAALPC?

Малые ресиверы WAALPC VBAT (5–38 л, ниже) — буферные ёмкости в паре с усилителем давления VBA, а не главный ресивер компрессора; обвязку — автодренаж, манометр, фильтр-регулятор на выходе к потребителю — закрывают серии каталога. Цены и наличие ниже — из каталога:

Узел	Артикул	Цена
Автодренаж	AD402-04	2 050 ₽
Манометр серии W	W2011-Y40	330 ₽
Фильтр-регулятор AFR2000	AFR2000-02	840 ₽

Наличие и срок по каждому узлу — в карточке. Подобрать типоразмер под свой ресивер и компрессор можно в разделе блоки подготовки воздуха.

Какие ресиверы VBAT есть у WAALPC?

Ресиверы VBAT WAALPC — парные ёмкости к усилителю давления VBA (по листу завода): четыре объёма — 5, 10, 20 и 38 л. Корпус из углеродистой стали SS400, предохранительный клапан с уставкой 1,6 МПа; исполнение с буквой V в коде — с клапаном слива конденсата. Присоединение и рабочее давление уточняйте по артикулу в карточке.

Артикул	Объём, л	Цена
VBAT05A1	5	15 790 ₽
VBAT10A1	10	19 960 ₽
VBAT20A1	20	24 730 ₽
VBAT38A1	38	31 880 ₽

Какие особенности эксплуатации ресивера?

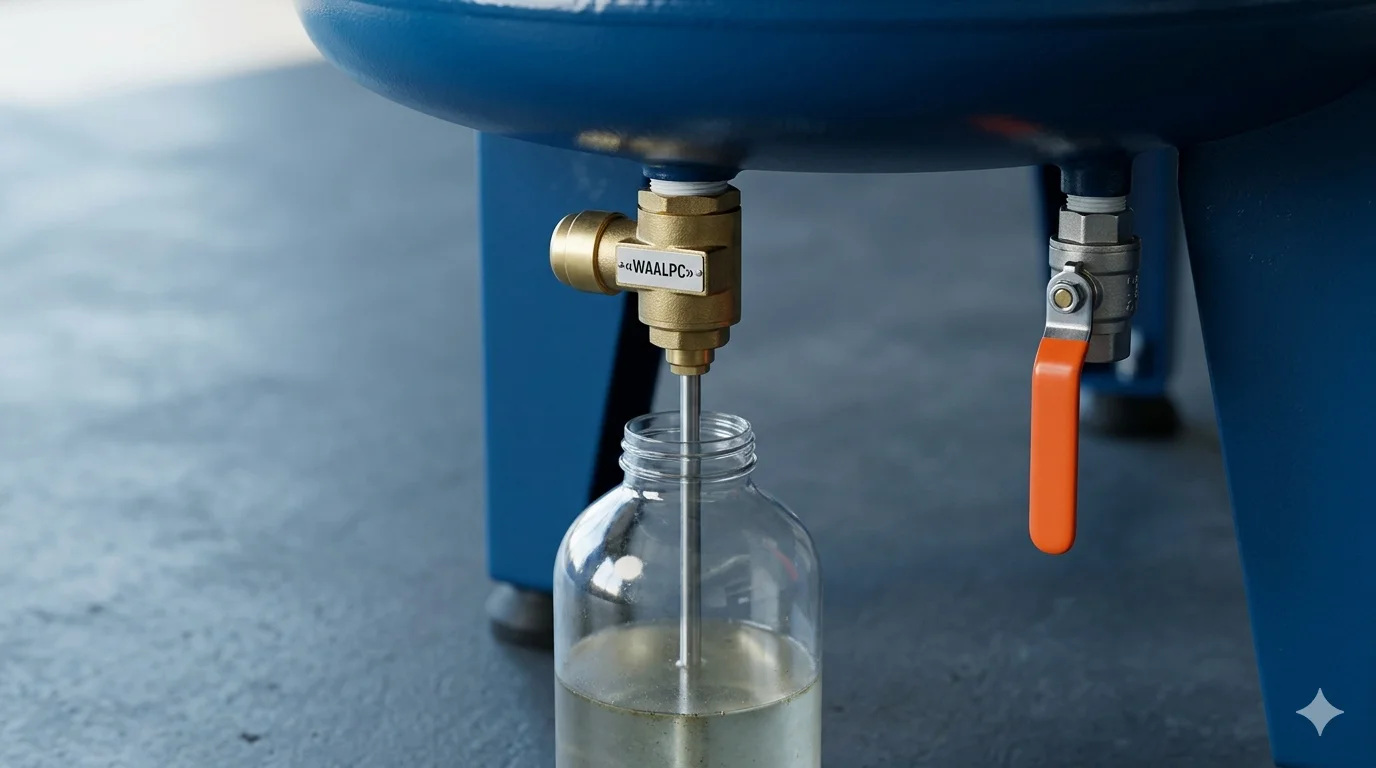

• Автодренаж конденсата — обязателен, особенно зимой (замерзание влаги повредит ресивер)
• Манометр и предохранительный клапан — штатно (предохранительного клапана для ресивера в каталоге WAALPC нет; редукционный клапан или регулятор его не заменяет); порядок проверки и её периодичность указаны в паспорте сосуда; перед обслуживанием давление сбрасывают — клапан сброса остаточного давления HVHS, от 2 180 ₽
• Учёт в Ростехнадзоре — нужен не каждому ресиверу. Ориентир, принятый в проекте: учёт требуется при рабочем давлении выше 0,07 МПа и произведении P (МПа) × V (м³) больше 1,0 (правила ФНП ОРПД, приказ Ростехнадзора № 536 от 15.12.2020). Например, 200 л при 10 бар = 0,2 м³ × 1,0 МПа = 0,2 — учёт не требуется. 1 000 л при 10 бар = 1,0 — предел, а не превышение; при 8 бар порог — свыше 1 250 л. Точные условия смотрите в приложении 1 к ФНП и в паспорте сосуда
• Установка вертикально для лучшего отделения конденсата — если ресивер вертикального исполнения; горизонтальные ставят на опорах с уклоном к точке слива
• Расстояние от компрессора 1-3 м — воздух остывает, влага оседает

Если воздух нужен для плазменной резки, подготовку разобрали отдельно: подготовка воздуха для плазмореза.

Какие вопросы чаще всего задают про ресивер сжатого воздуха?

Можно ли поставить ресивер меньше расчётного?

Можно, но компрессор будет чаще включаться → износ. Также возможны просадки давления при пиковом расходе. Меньше расчётного — только для непостоянной работы.

Можно ли два ресивера соединить параллельно?

Да, два ресивера по 250 литров дадут эффект как один на 500 литров. Удобно при модульном расширении производства. Каждый сосуд должен иметь собственный паспорт и предохранительный клапан, а суммарный объём учитывайте при оценке порога учёта в Ростехнадзоре.

Нужен ли отдельный ресивер для каждого потребителя?

Нет — главный ресивер у компрессора. Локальный мини-ресивер 20-50 л ставят только у потребителей с пиковым расходом воздуха (например, пневмопресс или обдув, забирающие воздух короткими импульсами).

Когда ресивер нужно ставить на учёт в Ростехнадзоре?

Ориентир, принятый в проекте: при рабочем давлении выше 0,07 МПа и произведении объёма на давление P (МПа) × V (м³) больше 1,0 (правила ФНП ОРПД, приказ Ростехнадзора № 536 от 15.12.2020). Например, ресивер 200 л при 10 бар = 0,2 м³ × 1,0 МПа = 0,2 — меньше 1,0, регистрация не нужна. Учёт потребуется свыше 1 000 л при 10 бар (1 м³ × 1,0 МПа = 1,0 — это предел). Паспорт есть у любого ресивера; условия учёта уточняйте по приложению 1 к ФНП.

Можно ли использовать газовый баллон как ресивер?

Нет. Баллон рассчитан на другой режим (хранение газа, а не циклическую работу с конденсатом), его паспорт и испытания не подходят для ресивера, а переделка сосуда под давлением недопустима. Используйте ресивер, изготовленный для сжатого воздуха, с паспортом производителя.

Как часто сливать конденсат?

При наличии автодренажа интервал настраивают по влажности воздуха (для дренажей с таймером типовой ориентир — от нескольких минут до часа). При ручном дренаже — не реже двух раз в смену; в жарком влажном цехе — чаще, каждые 2–3 часа.

Можно ли красить ресивер изнутри?

Самостоятельно красить внутреннюю поверхность не стоит: попавшие в воздух растворители и отслоившиеся частицы попадут в пневмосистему, а любая переделка сосуда должна быть согласована с изготовителем. Выбирайте ресивер с заводским внутренним покрытием или из нержавеющей стали.

Где разместить ресивер в системе?

Правильное место для ресивера — между компрессором и осушителем. Это даёт три эффекта:

• Охлаждение воздуха. Из компрессора воздух выходит горячим — заметно выше температуры цеха. В ресивере он остывает до температуры цеха. Часть влаги конденсируется на стенках — уже до осушителя
• Снижение нагрузки на осушитель. Холодный воздух осушитель обрабатывает с меньшим расходом энергии
• Стабильное давление на входе осушителя. Без пульсаций — точка росы стабильнее

Если есть второй ресивер — его ставят после осушителя, ближе к потребителям. Этот «зональный» ресивер сглаживает пики потребления в конкретной зоне цеха. На выходе к точке потребления обычно ставят компактный фильтр-регулятор AFR2000, который отделяет капельную влагу и механические частицы и держит рабочее давление у конкретного станка (осушает воздух не фильтр-регулятор, а осушитель). Для линий с повышенными требованиями к чистоте воздуха отдельно берут фильтр серии AF.

Расстояние от компрессора

• 1-3 м — типовая установка в одном помещении
• 5-20 м — компрессор в соседнем помещении (рекомендуется для шумоизоляции)
• На улице — только в утеплённом контейнере с подогревом, иначе зимой замёрзнет конденсат

Оборудование WAALPC — в каталоге.

Какой ресурс у ресивера и как его обслуживать?

Срок службы сосуда указан в его паспорте; при правильной эксплуатации ресивер служит десятилетиями. Главные враги:

• Внутренняя коррозия от конденсата. Если автодренаж не работает 1-2 года — на дне образуется ржавая «лужа», которая прогрызает стенку
• Внешняя коррозия от влажности в помещении. Защита: покраска эпоксидной грунтовкой раз в 5-7 лет
• Усталость металла от пульсаций давления. Наружный и внутренний осмотр сосуда и гидравлическое испытание проводят с периодичностью, заданной руководством по эксплуатации и ФНП ОРПД (приказ Ростехнадзора № 536, приложение 10); замеры толщины стенки — при коррозионной среде

Что проверять каждый месяц

1. Автодренаж — открывается ли клапан, выходит ли конденсат
2. Манометр — показывает реальное давление, не «залип»
3. Предохранительный клапан — продуть вручную (рычажком), убедиться что срабатывает
4. Внешний осмотр — нет трещин в сварных швах, нет вмятин

Подробнее: Монтаж пневматического оборудования.
