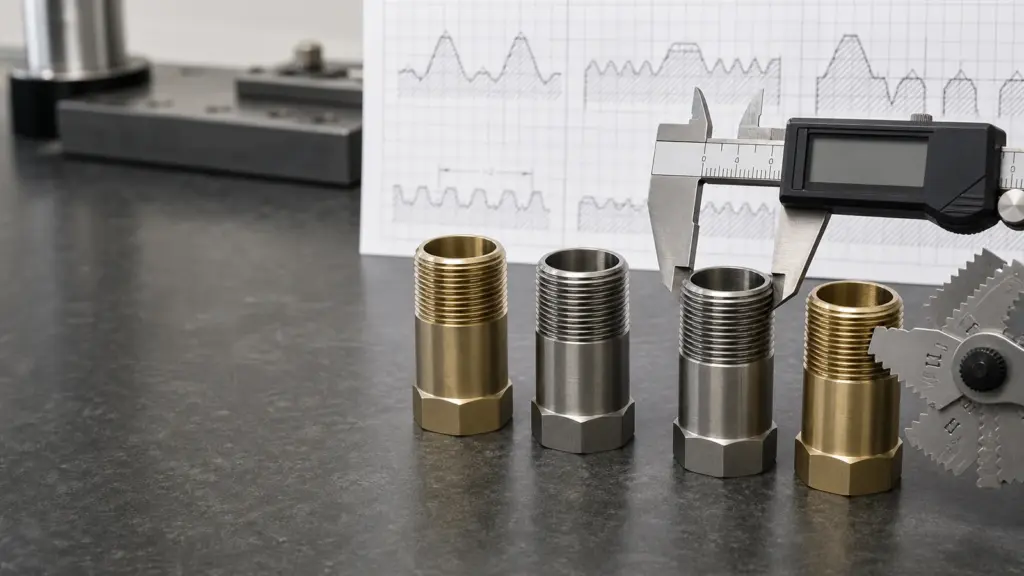

Сравнительные таблицы стандартов резьб

Сравнительные таблицы стандартов резьб
Коротко: Номинал трубной резьбы — не диаметр: 1/8 дюйма = 3,175 мм, а наружный диаметр G1/8 и R1/8 — 9,73 мм при 28 витках на дюйм, профиль 55°. У NPT 1/8 другой профиль (60°) и шаг (27 витков), диаметр трубы 10,29 мм. Ходовые размеры G и R — в таблице:

Резьба G / R Наружный диаметр, мм Витков на дюйм
1/8 9,73 28
1/4 13,16 19
3/8 16,66 19
1/2 20,96 14

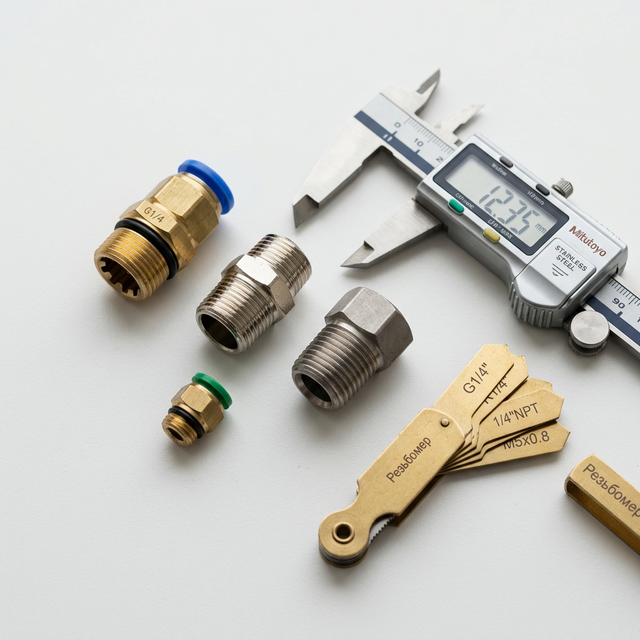

Набор пневматических фитингов разных стандартов резьб: G, R, NPT и метрика со штангенциркулем и резьбомером

1/8 дюйма в мм — 3,175 мм, но это условный размер (Ду6), а не диаметр резьбы: у G1/8 и R1/8 наружный диаметр 9,73 мм, у NPT 1/8 — 10,29 мм; NPT 3/8 — 17,15 мм, 18 ниток на дюйм. Российские аналоги: коническая BSPT (R, Rc) — ГОСТ 6211-81, цилиндрическая BSPP (G) — ГОСТ 6357-81.

Краткий ответ с числами

Краткий ответ: G1/8" и R1/8" — наружный диаметр 9,73 мм, шаг 0,907 мм (28 витков/дюйм); G1/4" и R1/4" — 13,16 мм, шаг 1,337 мм (19 витков/дюйм); G3/8", R3/8" — 16,66 мм; G1/2", R1/2" — 20,96 мм; G3/4", R3/4" — 26,44 мм, шаг 1,814 мм (14 витков/дюйм); G1", R1" — 33,25 мм, шаг 2,309 мм (11 витков/дюйм). G — цилиндрическая (угол 55°), R — коническая (тот же профиль, конус 1:16). NPT 1/8" — 10,29 мм, шаг 0,941 мм (27 ниток/дюйм), угол 60°: с G и R не совместима. Метрику (M5, M10) отличают по целому диаметру. Полная таблица — ниже.

Товары из статьи

Поставка всех позиций — 3–5 недель.

Угольники цанговые комбинированные — каталог пневматикиWAALPC PLУгловой (L-образный) 90°
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 45 ₽PL04-M5
WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽PC04-M5
WAALPC PLLWAALPC PLLУгловой (L-образный) 90°
Давление: −0,099…1,0 МПа
от 95 ₽PLL04-M5X
WAALPC TH-POCWAALPC TH-POCот 100 ₽TH-POC-4-M5
WAALPC PCFWAALPC PCFПрямой (I-образный)
Резьба: G1/2, G1/4, G1/8, G3/8
Трубка: 6, 8, 10, 12 мм
от 60 ₽PCF04-M5
Содержание статьи (12 разделов)
  1. Зачем нужна таблица размеров трубных резьб?
  2. Какие три стандарта резьб есть в пневматике — G, R и NPT?
  3. Какие резьбы совместимы, а какие нельзя совмещать?
  4. Какие 5 ошибок чаще всего допускают с резьбами?
  5. Как измерить резьбу за 3 шага?
  6. Какие размеры у трубных резьб — справочная таблица?
  7. Какой стандарт выбрать?
  8. Какие вопросы чаще всего задают про размеры трубных резьб?
  9. Какие артикулы WAALPC подойдут под нужную резьбу?
  10. Какие материалы пригодятся ещё?
  11. 🛠️ Какие инструменты пригодятся?
  12. Какие резьбы учитывать при подборе аналога импортной арматуры?

Зачем нужна таблица размеров трубных резьб?

Ошибка в определении типа резьбы — одна из самых дорогих в пневматике. Попытка вкрутить метрический фитинг M10 вместо трубной G1/8" срывает резьбу и портит корпус распределителя или цилиндра. Представленная ниже таблица размеров трубных резьб составлена по ISO 228-1 (G) и ISO 7-1 (R) для быстрой идентификации фитингов прямо на производственной линии.

Разницу между G и R по номинальным размерам удобно смотреть рядом с общей таблицей размеров трубных резьб.

Помните: замер наружного диаметра штангенциркулем — лишь первый шаг. Критически важны шаг резьбы (витков на дюйм или мм), форма профиля (цилиндр или конус) и метод герметизации.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

Какие три стандарта резьб есть в пневматике — G, R и NPT?

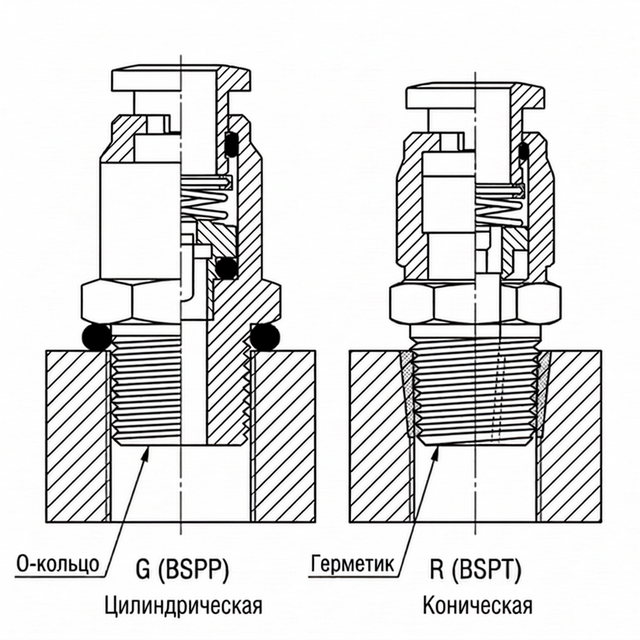

Сечения трёх типов пневматических резьб: G (BSPP) 55° цилиндрическая, R (BSPT) 55° коническая, NPT 60° коническая

листайте таблицу вбок →

Параметр G (BSPP) R (BSPT) PT NPT M (Метрика)
Тип Цилиндрическая Коническая Коническая Коническая Метрическая
Угол профиля 55° 55° 55° 60° 60°
Регион Европа / РФ Европа / РФ Азия (JIS B 0203) США / Канада Мировой
Уплотнение Торец: О-кольцо или прокладка По виткам: анаэробный герметик По виткам: анаэробный герметик По виткам: герметик Торец: прокладка или О-кольцо
Визуальный признак Обычно цилиндр; у фитингов с кольцом — проточка или буртик у основания Сужается к краю Сужается к краю Сужается к краю Диаметр = целое число (5, 10, 12 мм)

⚠️ Важно: NPT и R/PT выглядят похоже (обе конические), но угол профиля разный — 60° и 55°, а у размеров 1/8″, 1/4″ и 3/8″ ещё и шаг (27, 18, 18 против 28, 19, 19 витков на дюйм; у 1/2″ шаг общий — 14). Они несовместимы: витки заходят на пару оборотов и заклинивают, надёжного уплотнения нет.

Какие резьбы совместимы, а какие нельзя совмещать?

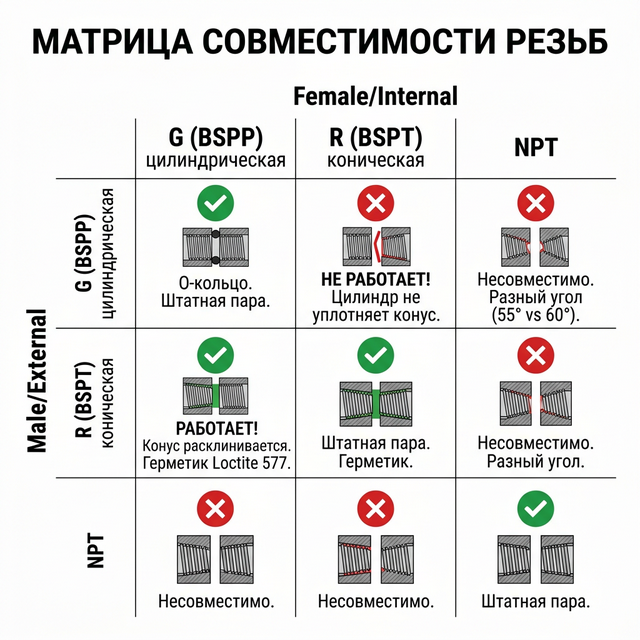

Матрица совместимости пневматических резьб: R-папа в G-маму работает, G-папа в R-маму не работает
Комбинация Результат Уплотнение
R-папа → R-мама (Rc) ✅ Работает Анаэробный герметик
R-папа → G-мама ✅ Работает как пара R/Rp (ISO 7-1); с внутренней G по ISO 228-1 — только по документации изделия Анаэробный герметик по виткам
G-папа → G-мама ✅ Работает О-кольцо (штатное на фитинге)
G-папа → R-мама (Rc) ❌ Не применять Цилиндр не уплотняет конус, у конического порта нет торца под прокладку
NPT ↔ G или R ❌ НЕ работает Угол профиля 60° против 55°, у 1/8″, 1/4″ и 3/8″ иной шаг

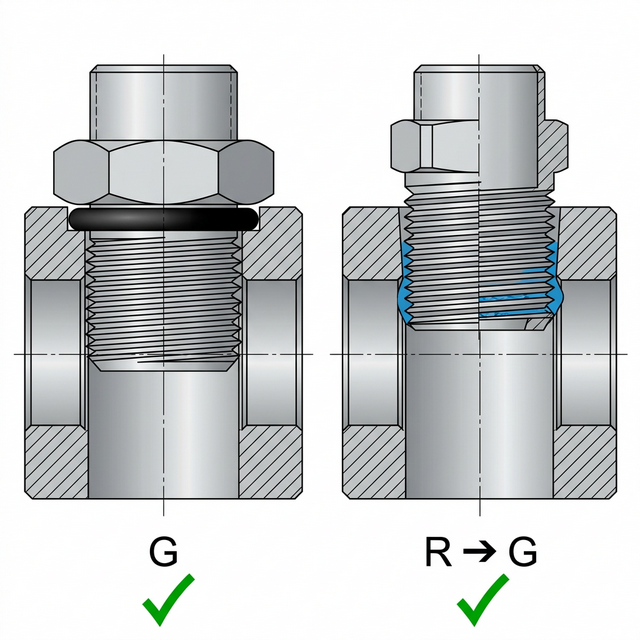

Сечение: G-папа в G-маму с О-кольцом и R-папа в G-маму с герметиком — обе комбинации работают

✅ Почему R в Rp работает: Конус расклинивается в цилиндрическом порту, создавая плотное пятно контакта. Анаэробный герметик полимеризуется и не крошится в систему (в отличие от обрывков ФУМ-ленты); на пластиковые детали его не наносят.

❌ Почему G в R (Rc) не применяют: цилиндрический штуцер не расклинивает конический порт — пятна контакта нет, уплотнять нечем, утечка вероятна.

🛒 Цанговые фитинги с резьбой R и G →

Какие 5 ошибок чаще всего допускают с резьбами?

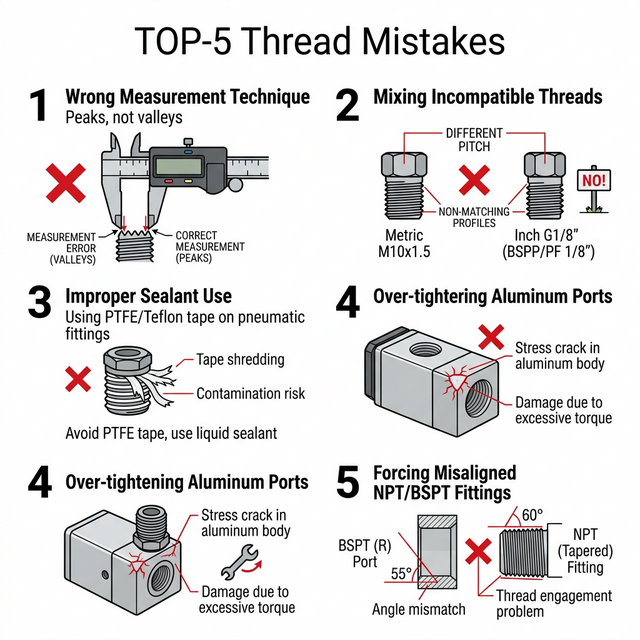

5 типичных ошибок при работе с пневматическими резьбами: ФУМ-лента, G в R, перетяжка, путаница M10 и G1/8, отсутствие О-кольца

листайте таблицу вбок →

№ Ошибка Последствие Решение
1 Неаккуратная ФУМ-лента Обрывки попадают в систему, забивают золотники и дроссели Для R — анаэробный герметик (предпочтителен) или лента ФУМ без захода на первые 1–2 витка; для G — О-кольцо или прокладка
2 G-папа в R-маму (Rc) Нет уплотнения, утечка воздуха Использовать R-фитинг или переходник
3 Перетяжка в алюминии Трещина корпуса распределителя Момент затяжки — по паспорту изделия; алюминиевые корпуса не перетягивать
4 Путаница M10 и G1/8" Срыв резьбы, порча порта Использовать резьбомер
5 Монтаж G без О-кольца Утечка даже при правильной затяжке Всегда проверять наличие кольца

Как измерить резьбу за 3 шага?

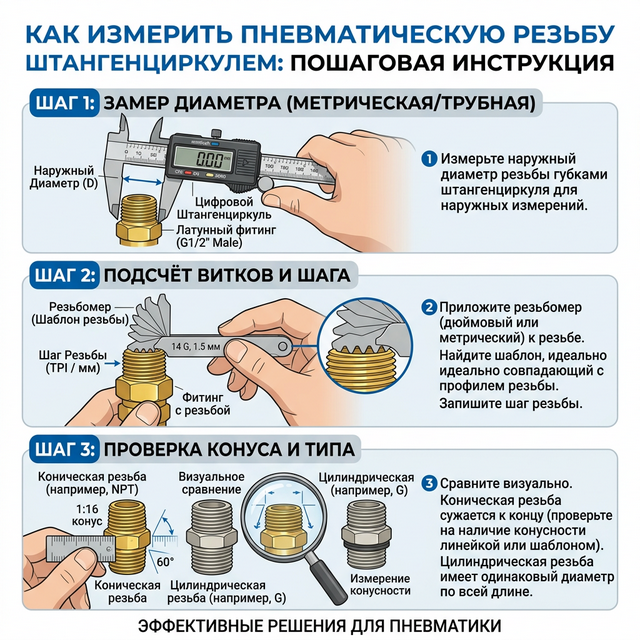

Как измерить пневматическую резьбу штангенциркулем: пошаговая инструкция из 3 шагов

Шаг 1 — Замер диаметра: Зафиксируйте губки штангенциркуля на вершинах витков наружной резьбы. Обозначение G1/8" — условный размер трубы, а не диаметр резьбы: фактический наружный диаметр G1/8" — 9,73 мм.

Шаг 2 — Подсчéт витков: Приложите резьбомер (дюймовый или метрический). Найдите шаблон, идеально совпадающий с профилем.

Шаг 3 — Проверка конуса: Измерьте наружный диаметр у основания и у конца резьбовой части. У цилиндрической G он одинаков, у конической R (конус 1:16) уменьшается к торцу — примерно на 1 мм на каждые 16 мм длины.

⚠️ Правило 10 мм: Если наружный диаметр ~10 мм, это может быть как G1/8" (28 витков/дюйм), так и M10x1 (шаг 1,0 мм). Без резьбомера их легко спутать, но они абсолютно несовместимы.

Какие размеры у трубных резьб — справочная таблица?

листайте таблицу вбок →

Наружный Ø Стандарт Витков на 1 см Особенности Применение
5 мм M5 12,5 Метрика, шаг 0,8 мм Миниатюрные цилиндры
~10 мм G1/8" (R1/8") 11,0 Дюймовая, 28 витков/дюйм Компактная пневматика, дроссели
10 мм M10 6,7–10,0 Метрика, шаг 1,5 мм (крупный) или 1,0 мм (мелкий) Крепёж (не путать с G1/8"!)
~13 мм G1/4" (R1/4") 7,5 Дюймовая, 19 витков/дюйм Самый ходовой размер. Распределители, FRL
~17 мм G3/8" (R3/8") 7,5 Дюймовая, 19 витков/дюйм Средние расходы воздуха
~21 мм G1/2" (R1/2") 5,5 Дюймовая, 14 витков/дюйм Магистральные соединения
~26 мм G3/4" (R3/4") 5,5 Дюймовая, 14 витков/дюйм Крупные цилиндры, магистрали
~33 мм G1" (R1") 4,3 Дюймовая, 11 витков/дюйм Магистральные соединения

💡 Совет: У G1/4" и G3/8" одинаковая плотность витков (19 витков/дюйм), несмотря на разный диаметр. Это помогает при идентификации — если витки одинаковой частоты, смотрите на диаметр.

Какой стандарт выбрать?

листайте таблицу вбок →

Параметр G (BSPP) R (BSPT) NPT
Герметизация Торец: О-кольцо или прокладка Конус + герметик Конус + герметик
Многократный монтаж Кольцо меняют, резьба не деформируется Конус обжимается, герметик обновляют Конус обжимается, герметик обновляют
Где применяется Порты цилиндров и блоков подготовки воздуха WAALPC; фитинги PC-G Фитинги PC, PL и дроссели SL WAALPC; порты распределителей 4V — G (BSPP) Оборудование из США

✅ Практика: выбор задаёт резьба порта оборудования. Порты цилиндров (SI, DSBC) и блоков подготовки воздуха WAALPC — G (внутренняя цилиндрическая), у распределителей 4V — тоже G; в такой порт ввинчивают фитинг с наружной R (герметик по виткам) или G (торцевое уплотнение).

Подробнее об экономике выбора резьб читайте в статье Различия резьбы G и R: как выбрать фитинг для пневматики.

Какие вопросы чаще всего задают про размеры трубных резьб?

Можно ли вкрутить R-папу (коническую) в G-маму (цилиндрическую)?

Да, это рабочая комбинация (в ISO 7-1 такая пара описана для внутренней цилиндрической Rp). Конус расклинивается в цилиндрическом порту и создаёт пятно контакта. Уплотняйте анаэробным герметиком (предпочтителен); ленту ФУМ мотают без захода на первые 1–2 витка — иначе обрывки попадают в золотники.

Чем отличается M10 от G1/8"?

Оба имеют наружный диаметр ~10 мм, но разный шаг резьбы. M10 — метрический (шаг 1,5 мм крупный или 1,0 мм мелкий), G1/8" — дюймовый (28 витков/дюйм, шаг ~0,9 мм). Без резьбомера их легко спутать, но они абсолютно несовместимы.

Почему в пневматике осторожно с ФУМ-лентой?

При затягивании острые края резьбы могут «шинковать» ленту на волокна. Под давлением воздуха они попадают в систему: забивают золотники распределителей и блокируют дроссели. Поэтому для конических резьб предпочтителен анаэробный герметик (ленту ФУМ мотают без захода на первые 1–2 витка). Подробнее — в статье Культура монтажа.

Чем порт Шрадера отличается от трубной резьбы G, R и NPT?

Шрадер — это не трубная резьба, а тип ниппельного клапана с собственной мелкой дюймовой резьбой. По справочным данным, наружная резьба корпуса Шрадера — 0,305 дюйма (7,747 мм) при 32 нитках на дюйм (шаг 0,7938 мм, обозначение 8V1), а внутренняя резьба под золотник — 0,209 дюйма (5,309 мм) при 36 нитках на дюйм (обозначение 5V1). Такой клапан ставят на автомобильные и мотоциклетные шины и на сервисные порты холодильных и кондиционерных систем, а порты пневмоаппаратуры имеют трубные резьбы G, R или NPT либо метрическую M5. С резьбой Шрадера они не совместимы: подключить пневмолинию к клапану Шрадера можно только специальным переходником или быстроразъёмом под Шрадер. Если в описании назван порт «Шрадера», а на аппарате указана резьба G1/8 или G1/4, ориентируйтесь на маркировку резьбы аппарата.

Совместимы ли NPT и R (BSPT)?

Нет. Несмотря на то что обе резьбы конические, у них разный угол профиля: NPT — 60°, R — 55°, а у размеров 1/8″, 1/4″ и 3/8″ ещё и шаг. Попытка совмещения приводит к повреждению резьбы и утечке.

Как определить тип резьбы без резьбомера?

Измерьте наружный диаметр штангенциркулем и сравните с таблицей. Для отличия G от R измерьте диаметр у основания и у конца резьбы — если он уменьшается к торцу, это R. Для отличия дюймовой от метрики обратите внимание на диаметр: метрика всегда целое число (5, 10, 12 мм).

Нужна помощь в подборе?

Подберём связку под вашу задачу: фитинг R или G, распределитель и цилиндр с согласованными резьбами портов.

Перейти к контактам →

🎮 Проверьте знания в тренажёре

Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:

▶ Сценарий 4: «Мастер подбора» — Вопросы покупателей о резьбах

▶ Сценарий 1: «Первый день на заводе» — Выбор правильной резьбы

Тренажёр бесплатный · 3 уровня сложности · Результаты сохраняются

Какие артикулы WAALPC подойдут под нужную резьбу?

Три изделия на разных резьбах из одного семейства фитингов: цанговый прямой PC06-02 (труба 6 мм, наружная R1/4", 50 ₽) — конический, уплотняется по виткам; PC-G-8-02G (труба 8 мм, наружная G1/4", 120 ₽) — цилиндрический, под торцевое О-кольцо; дроссель-регулятор потока SL04-02 (труба 4 мм, R1/4", 220 ₽) на ту же коническую резьбу порта. Цена и наличие — по каталогу WAALPC:
PC06-02: 50 ₽
PC-G-8-02G: 120 ₽
SL04-02: 220 ₽

Подобрать по теме

Какие материалы пригодятся ещё?


Какие инструменты пригодятся?

Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SI-32-800, SI-32-350, MB-32-600, SI-32-200.

Какие резьбы учитывать при подборе аналога импортной арматуры?

При подборе аналога импортной пневматической арматуры (распределители, регуляторы, фитинги) первое, что нужно сверить — резьбу. Несовпадение G/R/NPT на одном номинале даёт утечку или невозможность монтажа. Порты цилиндров и блоков подготовки воздуха WAALPC — G (BSPP), распределителей 4V — G (BSPP), фитинги PC/PL и дроссели SL — с наружной R (BSPT), у PC-G — G.

Если в списке аналога смешанные резьбы — пришлите спецификацию, и инженер укажет совместимые WAALPC аналоги по каждой позиции и резьбовые переходники там, где они нужны. Срок подбора — 1 рабочий день для типового списка.
