PH

Фитинг угловой поворотный универсальный PH

Фитинг угловой поворотный универсальный WAALPC PH, Ø 4/6/8/10/12/20/30/40 мм, резьба 01/02/03/04/M5. Аналог AirTAC PH.

Артикулы серии: PH04-01, PH04-02, PH04-03 (всего 25 модификаций)

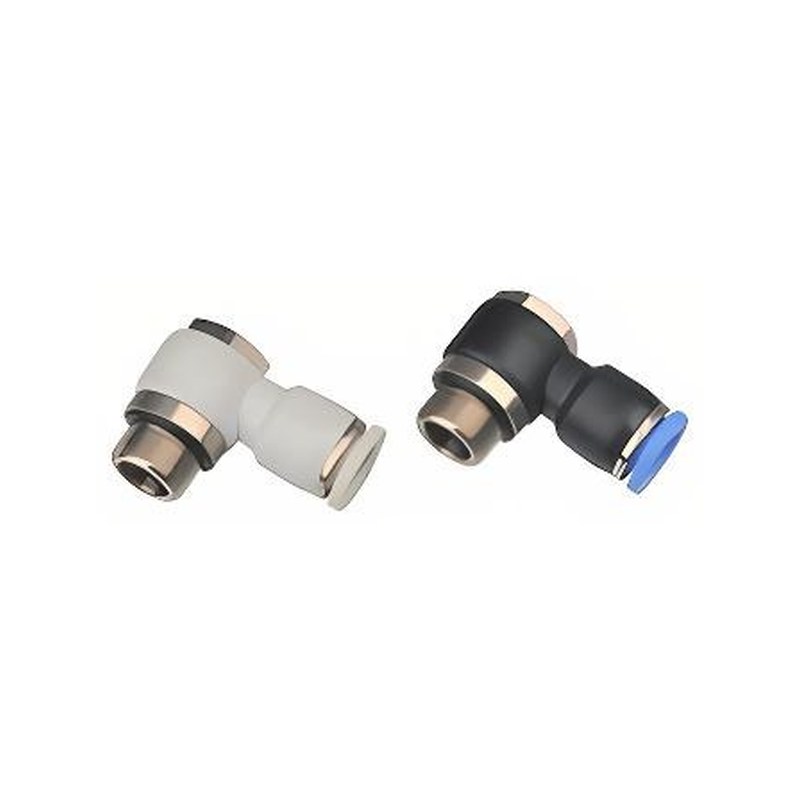

Фитинг угловой поворотный универсальный PH WAALPC PH
PH фото 1
PH фото 2
PH фото 3
PH фото 4
PH чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Производитель
WAALPC
Тип фитинга
Угловой поворотный 90° (наружная резьба)
Серия
PH
Материал корпуса
Никелированная латунь
Рабочее давление
−0,099…1,0 МПа
Рабочая температура
−20…+60 °C
Рабочая среда
сжатый воздух, вакуум
от 48 ₽
Артикул: PH06-02
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

О серии

Поворотный угловой фитинг PH соединяет трубку с резьбовым портом на 90° и свободно вращается вокруг оси резьбы — трубку можно сориентировать в нужную сторону уже после монтажа. Универсальный: подходит для разных сочетаний Ø трубки и резьбы, монтаж вставкой без инструмента.

Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), проверочное до 1,5 МПа. Ø трубки 4/6/8/10/12/20/30/40 мм, резьба 01/02/03/04/M5; под трубки из PU и PA (полиамид). Совместимый аналог AirTAC PH — совпадает по назначению; присоединительные и установочные размеры уточняйте.

Расшифровка артикула

Формат артикула кодирует Ø трубки и размер резьбы (коды 01/02/03/04/M5). Серия — PH.

  • PH04 — Ø 4 мм
  • PH06 — Ø 6 мм
  • PH08 — Ø 8 мм
  • PH10 — Ø 10 мм
  • PH12 — Ø 12 мм

Совместимый аналог: SMC KQ2VS04-M5 — универсальный поворотный угловой цанговый штуцер из пластика. В нашем ряду ему отвечает PH04-M5. Пара проверена факт-чеком: совпадают класс изделия, форма и присоединение; типоразмер подбирают по диаметру и резьбе.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PH4M5, SMC KQ2W (совпадают присоединительные и установочные размеры, серия PH).

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
PH04-01Ø04 мм, R1/887 ₽поставка 2–4 неделиSMC KQ2VS04-01
PH04-02—от 144 ₽поставка 2–4 неделиSMC KQ2VS04-02
PH04-M5—от 66 ₽поставка 2–4 неделиAirTAC PH4M5 · SMC KQ2VS04-M5
PH06-01Ø06 мм, R1/890 ₽поставка 2–4 неделиSMC KQ2VS06-01
PH06-02Ø06 мм, R1/4144 ₽поставка 2–4 неделиSMC KQ2VS06-02
PH06-03—от 222 ₽поставка 2–4 неделиSMC KQ2VS06-03
PH06-M5—от 66 ₽поставка 2–4 неделиAirTAC PH6M5 · SMC KQ2VS06-M5
PH08-01Ø8 мм, 1/896 ₽поставка 2–4 неделиSMC KQ2VS08-01
PH08-02Ø8 мм, 1/4144 ₽поставка 2–4 неделиSMC KQ2VS08-02
PH08-03Ø8 мм, 3/8225 ₽поставка 2–4 неделиSMC KQ2VS08-03
PH10-01—от 96 ₽поставка 2–4 неделиSMC KQ2VS10-01
PH10-02—от 153 ₽поставка 2–4 неделиAirTAC PH10-02
PH10-03—от 237 ₽поставка 2–4 неделиAirTAC PH10-03
PH10-04—от 309 ₽поставка 2–4 неделиAirTAC PH10-04
PHW24-01—от 222 ₽поставка 2–4 неделиSMC KQ2W

Совместимо с SMC KQ2VS04-01

Совместимый аналог — наш PH04-01, Ø04 мм, R1/8. Цена 87 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2VS04-02

Совместимый аналог — наш PH04-02. Цена 144 ₽, поставка 2–4 недели.

Совместимо с AirTAC PH4M5

Совместимый аналог — наш PH04-M5. Цена 66 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQ2VS04-M5

Совместимо с SMC KQ2VS06-01

Совместимый аналог — наш PH06-01, Ø06 мм, R1/8. Цена 90 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2VS06-02

Совместимый аналог — наш PH06-02, Ø06 мм, R1/4. Цена 144 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2VS06-03

Совместимый аналог — наш PH06-03. Цена 222 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Комбинированный»?

Угол цанговый комбинированный, G-резьба PL-Gот 48 ₽Угольник переходной 90° цанговый, трубка × трубка PVGот 21 ₽Фитинг угловой 90° удлинённый, наружная резьба PLLот 66 ₽Фитинг угловой 90° цанговый трубка-трубка PVот 40 ₽Фитинг угловой поворотный универсальный, внутренняя резьба PHFот 87 ₽Фитинг угловой поворотный универсальный, наружная резьба PHWот 222 ₽Фитинг угловой 90° цанговый, наружная резьба PLот 12 ₽Фитинг угловой 90° цанговый, внутренняя резьба PLFот 72 ₽
Весь раздел — 311 позиций →

Каким импортным обозначениям соответствует PH

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с PH?

ПневмотрубкиПневмоцилиндрыДроссели
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PH?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.
