Культура реза: секреты герметичности

Культура реза: секреты герметичности

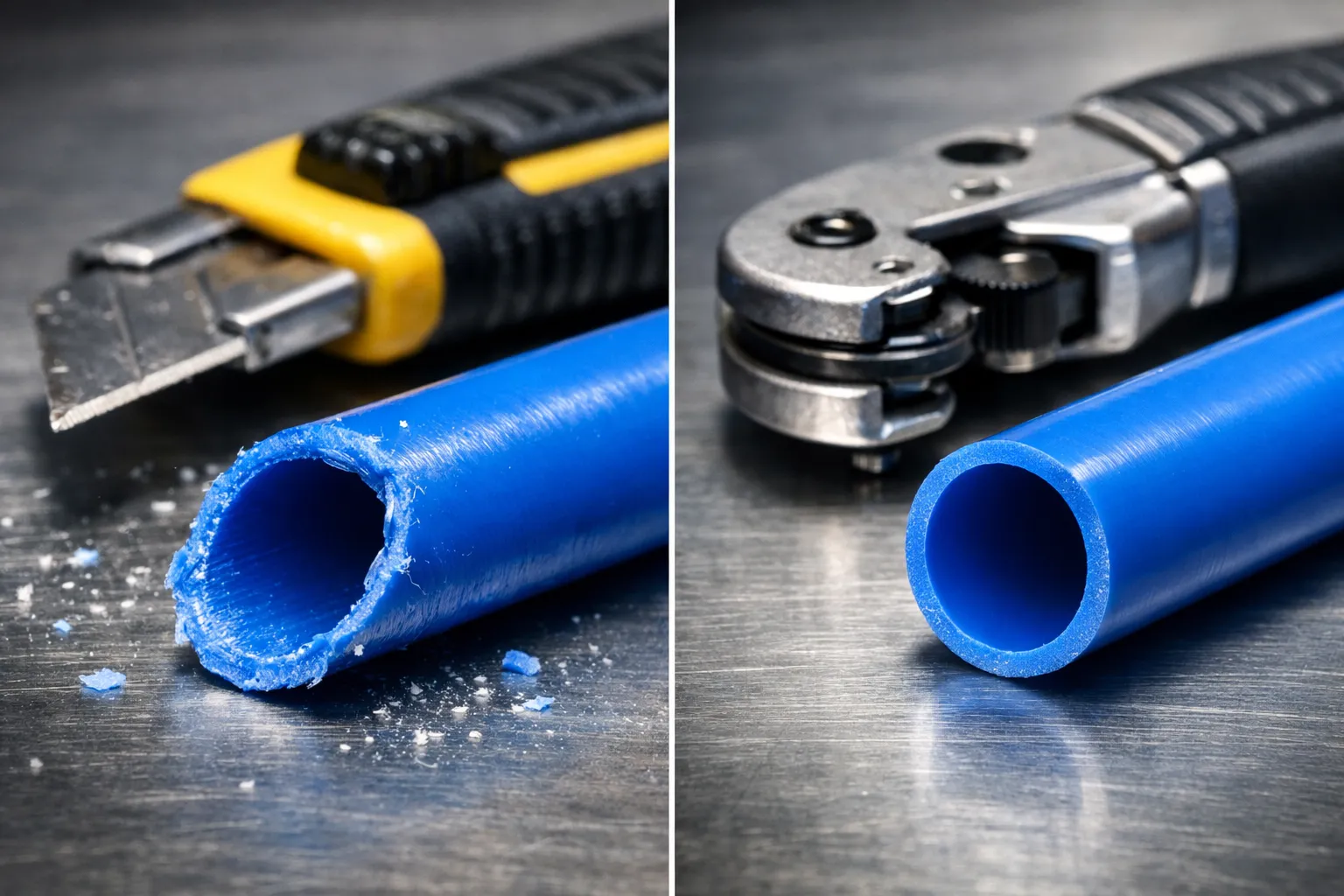

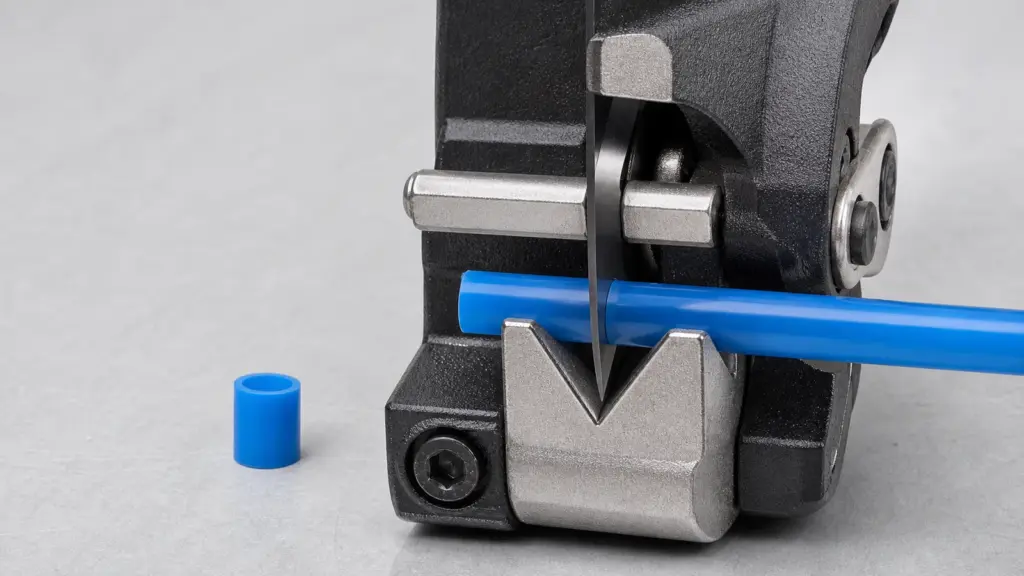

Труборез для пневмотрубки — правильный инструмент для монтажа

Почему «бракованные» фитинги на самом деле исправны?

Утечки воздуха в пневмосистеме — одна из самых дорогостоящих и при этом легко предотвращаемых проблем на производстве. Утечки через исправный фитинг могут быть связаны с неправильным подбором полиуретановой трубки под среду, повреждением трубки при резке или неполной вставкой. При диагностике также проверяют состояние самого фитинга и уплотнения.

Товары из статьи

WAALPC PU-TUBEWAALPC PU-TUBEот 15 ₽В наличии · PU0850-T
WAALPC TPAWAALPC TPAот 15 ₽Поставка 3–5 недель · PA0425
WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽Поставка 3–5 недель · PC04-M5
Угольники цанговые комбинированные — каталог пневматикиWAALPC PLУгловой (L-образный) 90°
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 45 ₽Поставка 3–5 недель · PL04-M5
Переходники цанговые комбинированные — каталог пневматикиWAALPC PGПереходник (редукция)
Давление: −0,099…1,0 МПа
от 30 ₽Поставка 3–5 недель · PG06-4
WAALPC PGJWAALPC PGJПрямой переходник (вставной штуцер)
Давление: −0,099…1,0 МПа
от 50 ₽Поставка 3–5 недель · PGJ04-6
  • Принцип работы: Угловой цанговый фитинг WAALPC PL удерживает трубку зубцами стопорного кольца, а за герметичность отвечает резиновое уплотнение, обхватывающее её по внешнему диаметру.
  • Главный враг — овал: Пассатижи, кусачки и неподходящий режущий инструмент могут смять трубку. Овальность и повреждения наружной поверхности повышают риск утечки.
  • Решение: Используйте специализированный труборез для выбранного материала и диаметра. После резки проверьте круглость и состояние торца.

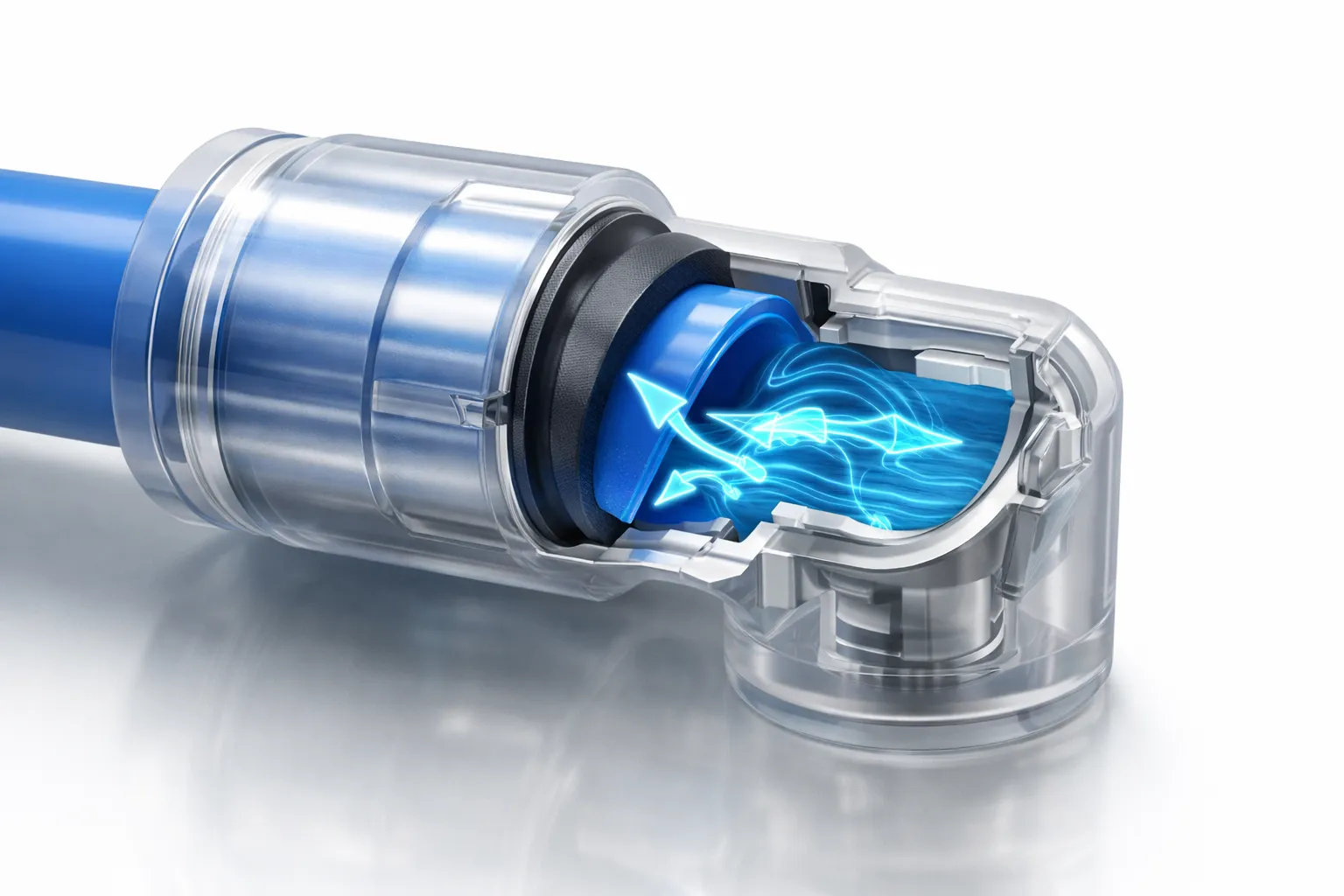

Утечки воздуха в пневмосистеме из-за косого реза трубки

Почему угол реза 90° — это закон?

Правильный прямой рез и неправильный косой рез пневматической трубки в разрезе цангового фитинга
Ровный торец проходит через цангу без деформации и позволяет уплотнительному кольцу равномерно обжать наружную поверхность трубки.

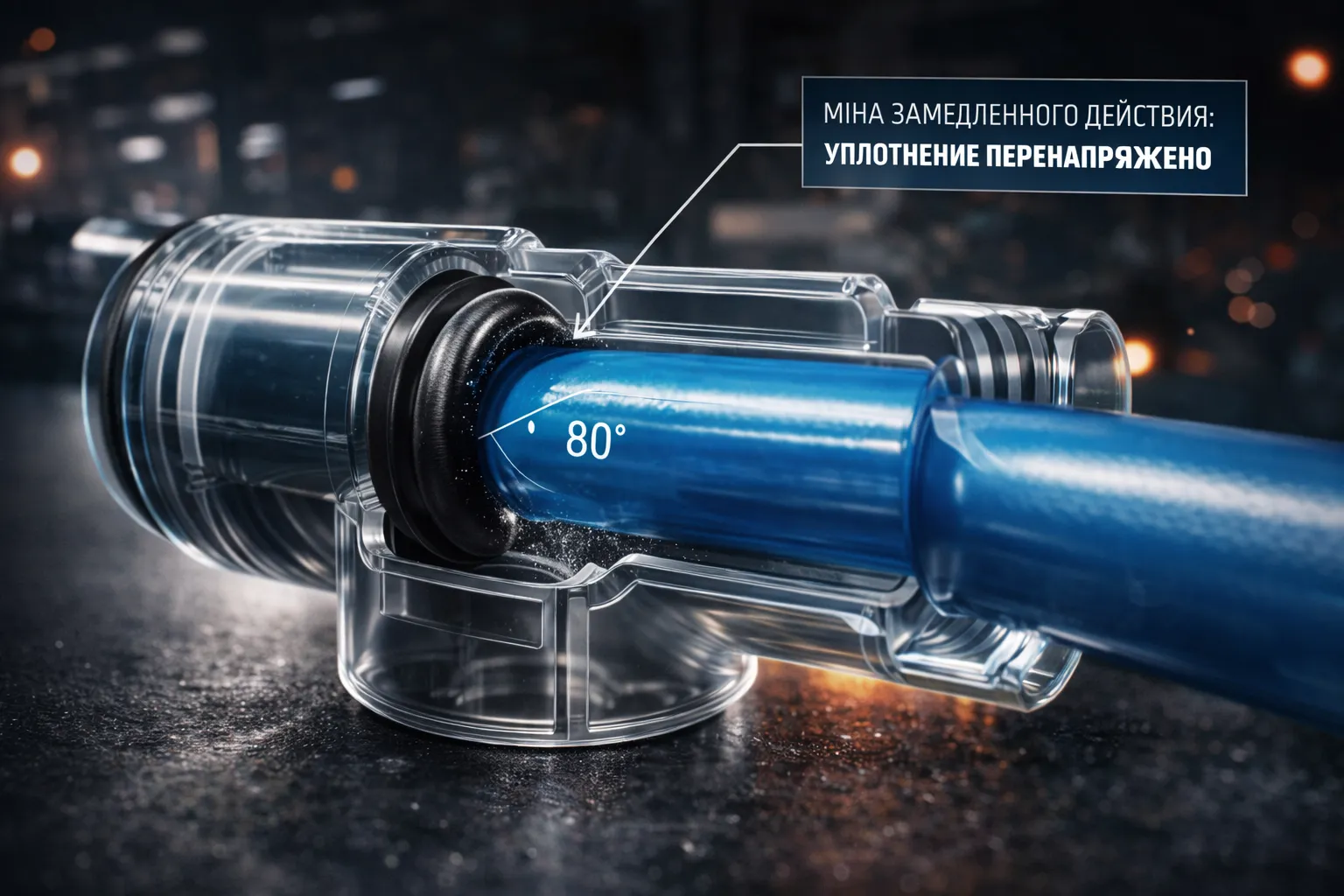

Если срез сделан под углом (например, 80° вместо 90°), соединение становится уязвимым.

  • Что происходит внутри фитинга при косом резе:
    • Повреждение уплотнения: Неровная кромка и заусенцы могут повредить уплотнение при вставке. Оно герметизирует наружную поверхность трубки, а не её торец.
    • Неполная посадка: Косой или смятый конец может помешать правильной вставке. Трубку вводят до упора по инструкции фитинга; один лишь зазор у торца не доказывает утечку через наружное уплотнение.
    • Проверка фиксации: После вставки слегка потяните трубку, чтобы проверить удержание. Затем проверьте соединение на утечки по инструкции оборудования.
Стоимость утечек воздуха в пневмосистеме — расчёт на год

Сколько стоят утечки воздуха в пневмосистеме цеха?

Даже небольшие утечки воздуха в пневмосистеме цеха могут давать заметные годовые потери. По одному углу реза нельзя определить размер утечки. «Едва слышимое» шипение из-под фитинга — это прямой канал перекачки ваших денег в тепло и износ оборудования.

Ориентировочный расчёт одной утечки: условное круглое отверстие диаметром 0,5 мм, давление 6 бар избыточных (около 7 бар абсолютных), температура +20 °C, принятый коэффициент расхода 0,6. Оценка критического истечения даёт около 9,8 л/мин, приведённых к 1 бар абсолютному и +20 °C. Для таблицы округляем до 10 л/мин и условно принимаем затраты на производство воздуха 1,16 руб./м³. Это пример, а не измеренная утечка конкретного фитинга. Утечка действует круглосуточно: сутки — 24 часа, месяц — 30 суток, год — 365 суток.

листайте таблицу вбок →

ПЕРИОД РАСХОД ВОЗДУХА СТОИМОСТЬ ПОТЕРЬ (РУБ) ПОЯСНЕНИЕ
В минуту 10 л — —
В час 0,6 м³ 0,70 руб. Одна утечка; при 25 утечках — 17,40 руб. в час
В сутки 14,4 м³ 16,70 руб. Стоимость небольшого ТО или запчасти в день
В месяц 432 м³ 501 руб. Сопоставимо с мелкими расходниками на линию
ИТОГО В ГОД 5 256 м³ 6 100 руб. Это цена ошибки одного монтажника на одном стыке

Почему это критично для цеха?

Допустим, в цехе около 500 соединений. Если из-за некачественного реза или использования канцелярского ножа «травит» хотя бы 5% стыков (25 штук), экономика меняется драматически:

  • Суммарные потери в год: около 152 400 рублей.
  • Реальный ущерб: Это деньги за электроэнергию, которые вы просто «выдуваете» в воздух ежегодно из-за отсутствия культуры монтажа.
  • Нагрузка на оборудование: 25 таких утечек уносят около 15 м³ приведённого воздуха в час. Если для примера принять удельные энергозатраты 0,17 кВт·ч/м³, это соответствует примерно 2,55 кВт. Фактическое изменение потребления зависит от компрессора и способа его регулирования.

⚙️ Инженерный вывод: Покупка профессионального трубореза оценивается по фактически предотвращённым потерям. В этом примере одна устранённая утечка экономит около 16,70 руб. за сутки непрерывной работы; срок окупаемости равен затратам на инструмент, делённым на суточную экономию.

Почему утечка воздуха не всегда видна сразу?

Коварство утечек воздуха в пневмосистеме после косого реза в том, что они могут проявиться не сразу.

  • При монтаже: Отсутствие слышимого шипения ещё не подтверждает герметичность.
  • При эксплуатации: Вибрации в цеху и внешние нагрузки могут нарушить недостаточно надёжное соединение.
  • Итог: Неправильная вставка может привести к утечке или отсоединению трубки; время появления дефекта заранее не определено.

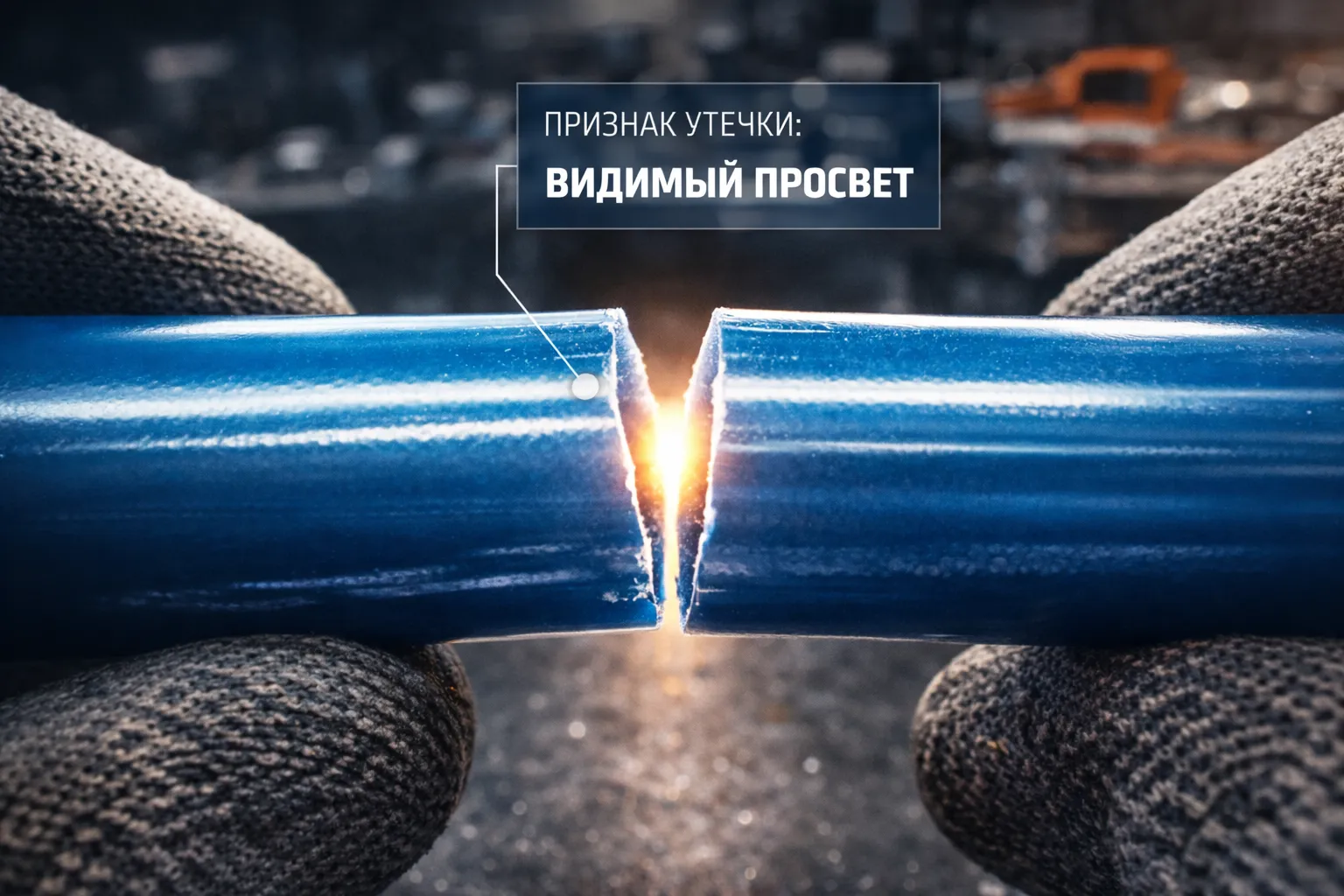

Как проверить утечку «на коленке»?

Проверить качество реза можно без специальных приборов:

  • Возьмите два отрезка трубки.
  • Приложите их друг к другу торцами и покрутите.
  • Предварительная оценка: Просвет может показать неровность торцов, но такая проверка не определяет герметичность собранного соединения. Осмотрите наружную поверхность и круглость трубки; после монтажа выполните проверку на утечки подходящим для системы методом.

Итог

Рекомендуемые инструменты для резки пневмотрубок

листайте таблицу вбок →

Материал трубки Инструмент Угол реза Подготовка после резки
PU (полиуретан) Специализированный труборез 90° Проверить круглость и наружную поверхность
PA11 (нейлон) Специализированный труборез 90° Проверить круглость и наружную поверхность
PE (полиэтилен) Труборез для данного материала 90° Подготовка и допустимость материала — по паспорту фитинга
ПТФЭ (тефлон) Специальный резак 90° Подготовка и допустимость материала — по паспорту фитинга

Почему культура реза — это не перфекционизм, а деньги?

Причиной утечки могут быть ошибки монтажа, повреждения трубки или износ фитинга. Время подготовки и проверки соединения зависит от условий работы. Перпендикулярный срез, круглое сечение трубки и правильный подбор диаметра — три простых правила, которые снижают риск утечек и связанных с ними остановок линии. А правильная подготовка воздуха продлит срок службы всей системы.

Стоимость подходящего трубореза уточняйте у поставщика. Экономический эффект зависит от величины устранённых утечек, времени работы системы и затрат на сжатый воздух.

Культура реза — это первый шаг к устранению утечек воздуха в пневмосистеме ещё до их возникновения.

Перейти в каталог фитингов →

Проверьте знания в тренажёре

Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:

▶ Сценарий 1: «Первый день на заводе» — Проверка герметичности мыльным раствором

▶ Сценарий 2: «Авария на линии» — Аудит утечек, план профилактики

Тренажёр бесплатный · 3 уровня сложности · Результаты сохраняются

💨 Онлайн-калькулятор: Оцените расход воздуха для предварительного подбора компрессора; утечки, режим работы и запас учитывайте отдельно — Калькулятор расхода воздуха.

👉 Также читайте: Пневматические трубки PU, PA, PE: какой материал выбрать и как правильно резать


Какие инструменты пригодятся?

Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:

Какие вопросы чаще всего задают по резке и монтажу пневмотрубок?

Как правильно резать пневматические трубки для герметичного соединения?

Используйте специальный труборез для выбранного материала и диаметра. Неподходящий инструмент может смять конец или оставить косой срез. После реза: торец должен быть идеально перпендикулярным, без заусенцев, без трещин, диаметр должен сохранять круглую форму. Именно качество среза — одна из главных причин утечек через цанговые фитинги.

Что такое культура монтажа в пневматике и почему она важна?

Культура монтажа — это соблюдение всех технических требований при сборке: правильный срез трубок, нужная глубина вставки в фитинг, правильный момент затяжки резьб, защита от загрязнения. Нарушение требований может привести к утечкам, поломкам оборудования или авариям. Качественный монтаж снижает риск утечек, но не отменяет периодический осмотр и обслуживание по инструкции оборудования.

Можно ли повторно использовать цанговые фитинги?

Повторное подключение допускается по инструкции конкретной серии; универсального предела в 3–5 циклов нет. Осмотрите трубку и фитинг, повреждённые или негерметичные детали замените. При повторной вставке трубки срежьте участок со следами прежнего захвата. Цена прямого фитинга WAALPC PC (от 40 ₽) несоразмерно мала по сравнению с последствиями утечки.

Как вытащить трубку из цангового фитинга не повредив её?

Зафиксируйте подвижные части оборудования, перекройте подачу воздуха и полностью сбросьте остаточное давление в отключаемом участке. Равномерно нажмите освобождающее кольцо к корпусу и удерживайте его, вытягивая трубку прямо. Если она не выходит, прекратите тянуть и проверьте полное нажатие кольца и отсутствие повреждений по инструкции фитинга.

Как герметично состыковать два пневматических шланга разного диаметра?

Для соединения двух трубок разного наружного диаметра используйте переходник с двумя цангами: например, WAALPC PG10-6 или PG08-4 для трубок 10 и 6 мм либо 8 и 4 мм соответственно. Для перехода от уже установленного цангового фитинга к трубке используют WAALPC PGJ со вставным штуцером; размеры обеих сторон выбирают по чертежу. Не растягивайте трубку для подключения к неподходящему диаметру: это нарушает условия монтажа и создаёт риск утечки или отсоединения.
