Пневматический фитинг: типы, материалы и правила монтажа

Пневматический фитинг: типы, материалы и правила монтажа

Коротко: Пневматический фитинг — соединительный элемент, которым пневмотрубку подключают к распределителю, цилиндру или блоку подготовки воздуха. Цанговый (вставной) фитинг позволяет вставить подходящую трубку до упора без инструмента и удерживает её цангой. Тип выбирают по схеме соединения и полному коду; рабочие давление, температуру, среду и совместимую трубку сверяют по документации конкретного исполнения.

Подобрать и купить пневмофитинги в каталоге →

Товары из статьи

WAALPC PC-GWAALPC PC-Gот 80 ₽Поставка 3–5 недель · PC-G-4-01G
WAALPC PVWAALPC PVУгловой (L-образный) 90°
Давление: −0,099…1,0 МПа
от 30 ₽В наличии · PV04
Тройники цанговые комбинированные — каталог пневматикиWAALPC PEТройник (T-образный)
Давление: −0,099…1,0 МПа
от 35 ₽В наличии · PE08-06
WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽Поставка 3–5 недель · PC04-M5
Совместимые аналоги (7)
ТипОбозначениеНазначение
ПрямойPCтрубка → наружная резьба (к распределителю, цилиндру)
Угловой 90°PLподключение в стеснённом месте
ТройникPE / PBразветвление линии
Y-образныйPYкомпактное разветвление
ПереходникPGпереход между диаметрами трубки
С внутренней резьбойPCFподключение к ответному резьбовому штуцеру

Материалы и диапазон: допустимые давление, вакуум, температуру и среду проверяют для конкретного фитинга вместе с трубкой и уплотнением; значения одной серии не переносят на остальные. Пример кода под трубку Ø8 мм: PC08-02 — прямой фитинг с наружной R1/4; PC-G-8-02G — отдельное исполнение с наружной G1/4. Полный код и ответный порт проверяют до сборки. Для поворота трассы трубка-трубка — угольник PV, для разветвления — тройник PE. Подходящие трубки — полиэтиленовые пневмотрубки.

📌 КраткоТрубку режут под прямым углом труборезом, плавно вставляют в подходящий цанговый фитинг до упора и проверяют лёгким вытягиванием; щелчок или удар не служат критерием правильной установки. Чтобы снять, сбрасывают давление, нажимают освобождающее кольцо по всей окружности и вынимают трубку вдоль оси.

Негерметичный фитинг может терять сжатый воздух; расход утечки измеряют при заданном давлении. Стоимость потерь считают по нормальному объёму утечки, времени работы, удельным энергозатратам компрессора и тарифу. Например, при утечке q нл/мин и работе t часов за год потерянный объём равен q × 60 × t / 1000 м³ на том же базисе приведения. Стоимость — этот объём × удельные энергозатраты (кВт·ч/м³) × тариф (₽/кВт·ч). Одинаковое число фитингов не означает одинаковые потери. Подробнее — как найти и оценить утечки воздуха.

Рабочие параметры и наличие уточняют по полному коду изделия и актуальной документации.

Купить пневматические фитинги: PC08-02 — 50 ₽, PL08-02 — 70 ₽, PCF08-02 — 90 ₽, PLF08-02 — 140 ₽; все серии — в каталоге пневматических фитингов.

1. Почему цанговый фитинг — стандарт в пневматике?

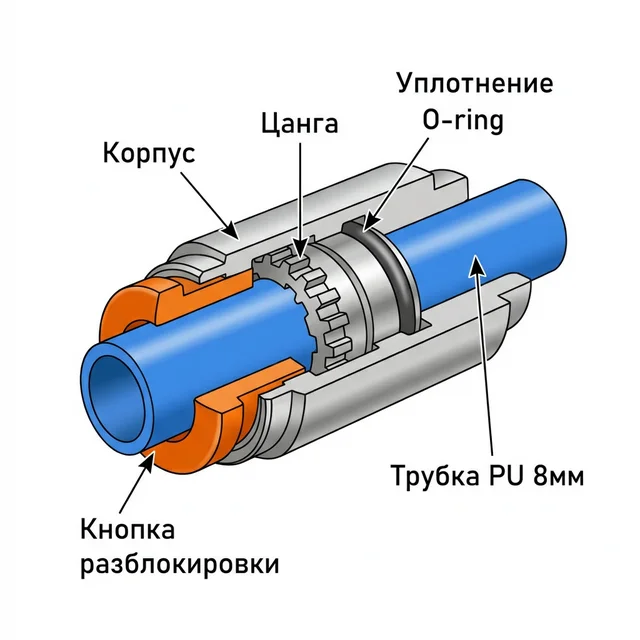

Цанговый (вставной) фитинг — это мгновенное подключение пневмотрубки без инструмента. Трубку вставляют до упора, затем проверяют её удержание и герметичность соединения. Выбор между цанговым и компрессионным соединением зависит от трубки, рабочего режима и доступного исполнения:

Преимущества цанговых перед компрессионными

Преимущества цанговых перед компрессионными
ПараметрЦанговыйКомпрессионный
Монтаж трубкиВставка подходящей трубки до упора и проверка удержанияСборка по инструкции конкретной гайки и обжимного элемента
ИнструментДля вставки трубки не нужен; труборез и инструмент для резьбовой части нужны отдельноИнструмент и порядок затяжки задаёт изготовитель
Повторное использованиеПо инструкции и состоянию трубки, цанги и уплотненияПо инструкции конкретного соединения
Вибрация и движениеНеобходимы допустимое исполнение, закрепление линии и отсутствие недопустимой нагрузки на соединение
СтоимостьPC08-02 — 50 ₽Сравнивают полные исполнения для одинаковой задачи

✓ Правило: материал, наружный диаметр, допуск и состояние трубки должны соответствовать документации фитинга. Обозначений PU или PA недостаточно для проверки любой трубки. Металлическую или другую жёсткую трубку соединяют только с исполнением, прямо рассчитанным на неё; компрессионное соединение также подбирают по паспорту.

👉 Каталог цанговых фитингов corneta.tech →

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

В этой статье: основные типы цанговых фитингов, таблица маркировки, правила выбора по давлению и температуре, монтаж без ошибок и 5 частых проблем.

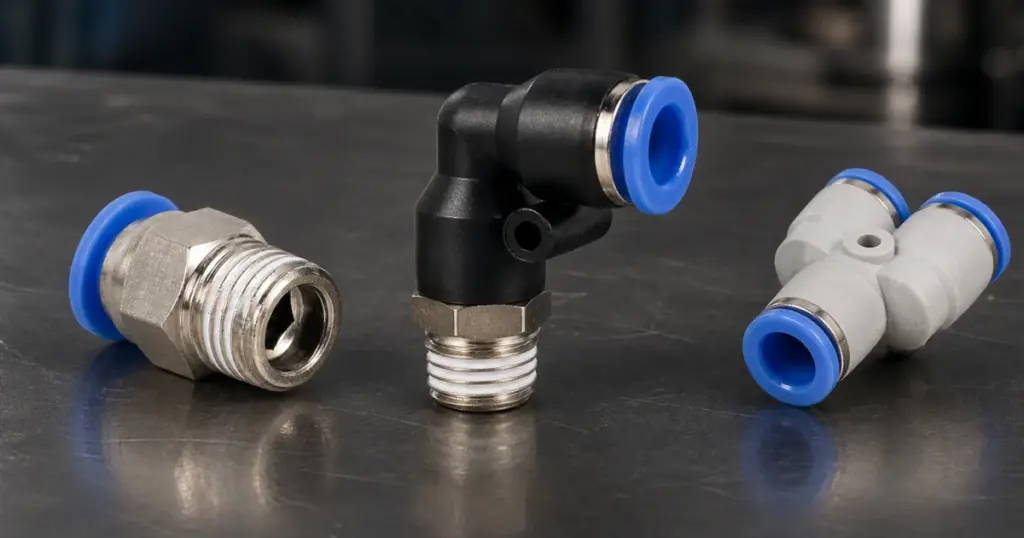

2. Что такое пневматический фитинг и какие бывают типы?

Таблица типов по обозначению

листайте таблицу вбок →

Таблица типов по обозначению
ФотоМаркировкаНазваниеСхемаПрименение
Пневмофитинг WAALPC PCPCПрямойТрубка → резьбаПодключение к распределителю, цилиндру
Пневмофитинг WAALPC PCFPCFПрямой внутренняя резьбаТрубка → внутр. резьбаПодключение к ответному резьбовому штуцеру
Пневмофитинг WAALPC PLPLУгловой 90°Трубка → резьба 90°Ограниченное пространство
Пневмофитинг WAALPC PLFPLFУгловой внутренняя резьбаТрубка → внутр. резьба 90°Компактный монтаж
Пневмофитинг WAALPC PBPBТройник2 трубки + резьбаРазветвление от распределителя
Пневмофитинг WAALPC PEPEТройник проходной3 трубкиРазветвление в линии трубок
Пневмофитинг WAALPC PYPYY-образный3 трубки YКомпактное разветвление
PUСоединитель прямойТрубка → трубкаСоединение двух трубок
Пневмофитинг WAALPC PGPGПереходникТрубка ∅A → трубка ∅BПереход между диаметрами
Пневмофитинг WAALPC PMPMПереборочный прямойТрубка → трубка через панельВывод линии через стенку шкафа или панель

Пять примеров под трубку Ø8 мм

Ниже конкретные исполнения WAALPC. Совпадение номинала 1/4 не заменяет проверки ответной резьбы и уплотняющей конструкции. У PCF08-02 и PLF08-02 внутренняя резьба G1/4 (внутренняя резьба наших фитингов — всегда G); у PC08-02 и PL08-02 наружная R1/4.

листайте таблицу вбок →

Полный артикулФормаПрисоединениеЦена исполнения
PC08-02ПрямойНаружная R1/450 ₽
PL08-02Угловой 90°Наружная R1/470 ₽
PC-G-8-02GПрямой, отдельное G-исполнениеНаружная G1/4120 ₽
PCF08-02Прямой с внутренней резьбойВнутренняя G1/490 ₽
PLF08-02Угловой с внутренней резьбойВнутренняя G1/4140 ₽

Как читать артикул фитинга

Маркировка: PC 8-02

  • PC — тип (прямой)
  • 8 — наружный диаметр трубки (мм)
  • 02 — для показанного стандартного PC код наружной резьбы: 01 = R1/8, 02 = R1/4, 03 = R3/8, 04 = R1/2. У отдельного PC-G-8-02G наружная G1/4; у PCF/PLF внутренняя резьба G. Префикс и полный код важнее совпадения чисел

Другой пример: PL08-02 = угловой, трубка Ø8 мм, наружная резьба R1/4.

⚠ G и R — не одно и то же! G — цилиндрическая резьба по ISO 228-1: герметизация выполняется вне резьбы способом, предусмотренным соединением. R — наружная коническая; штатные ответные формы по ISO 7-1 — внутренняя Rc или Rp с подходящим уплотняющим материалом. Совпадение номинала не разрешает любую пару G/R/Rc/Rp; NPT проверяют отдельно. Подробнее: G, R, PT или NPT?

Типоразмеры: какая трубка с какой резьбой есть в каталоге

Ниже — наличие в каталоге по сочетанию «наружный диаметр трубки × резьба», цена каждого исполнения указана рядом с артикулом. Прочерк означает, что такого сочетания в каталоге нет. У PC и PL наружная коническая резьба R, у PCF — внутренняя цилиндрическая G. Серии: PC, PL, PCF; полный перечень — в разделе цанговые фитинги.

Прямой PC: наружная резьба R

листайте таблицу вбок →

Прямой PC: наружная резьба R
Трубка Ø, ммR1/8R1/4R3/8R1/2
Ø4PC04-01 · 40 ₽PC04-02 · 60 ₽PC04-03 · 140 ₽—
Ø6PC06-01 · 45 ₽PC06-02 · 50 ₽PC06-03 · 110 ₽PC06-04 · 150 ₽
Ø8PC08-01 · 50 ₽PC08-02 · 50 ₽PC08-03 · 80 ₽PC08-04 · 140 ₽
Ø10PC10-01 · 80 ₽PC10-02 · 70 ₽PC10-03 · 80 ₽PC10-04 · 140 ₽
Ø12PC12-01 · 90 ₽PC12-02 · 100 ₽PC12-03 · 100 ₽PC12-04 · 130 ₽

Угловой PL: наружная резьба R

листайте таблицу вбок →

Угловой PL: наружная резьба R
Трубка Ø, ммR1/8R1/4R3/8R1/2
Ø4PL04-01 · 50 ₽PL04-02 · 70 ₽——
Ø6PL06-01 · 60 ₽PL06-02 · 70 ₽PL06-03 · 90 ₽PL06-04 · 140 ₽
Ø8PL08-01 · 70 ₽PL08-02 · 70 ₽PL08-03 · 90 ₽PL08-04 · 140 ₽
Ø10PL10-01 · 100 ₽PL10-02 · 110 ₽PL10-03 · 110 ₽PL10-04 · 150 ₽
Ø12PL12-01 · 120 ₽PL12-02 · 120 ₽PL12-03 · 120 ₽PL12-04 · 150 ₽

Прямой PCF: внутренняя резьба G

листайте таблицу вбок →

Прямой PCF: внутренняя резьба G
Трубка Ø, ммG1/8G1/4G3/8G1/2
Ø4PCF04-01 · 60 ₽PCF04-02 · 95 ₽——
Ø6PCF06-01 · 60 ₽PCF06-02 · 100 ₽PCF06-03 · 130 ₽PCF06-04 · 190 ₽
Ø8PCF08-01 · 80 ₽PCF08-02 · 90 ₽PCF08-03 · 120 ₽PCF08-04 · 180 ₽
Ø10PCF10-01 · 120 ₽PCF10-02 · 120 ₽PCF10-03 · 140 ₽PCF10-04 · 180 ₽
Ø12PCF12-01 · 180 ₽PCF12-02 · 180 ₽PCF12-03 · 180 ₽PCF12-04 · 210 ₽

3. Как подобрать фитинг по давлению и температуре?

Как подобрать фитинг по давлению и температуре?
Что проверяютУсловие выбора
Корпус и уплотнениеМатериал подтверждают для полного исполнения; латунь, пластик и нержавеющая сталь сами по себе не задают давление, температуру или допустимую среду
Давление и вакуумПроверяют рабочий диапазон фитинга и трубки при заданной температуре; испытательное давление не используют как рабочее
ТемператураСогласуют пределы фитинга, уплотнения и трубки; параметры TH-, TK-, PM- и других серий не переносят друг на друга
Среда и мойкаДопуск на воздух не означает допуска на любой газ, жидкость или моющее средство
Вибрация и перемещениеПроверяют допустимое движение, изгиб и закрепление трубки; материал корпуса не гарантирует виброизоляцию

✓ Совет: на подвижных узлах проверяйте допустимое перемещение трубки, радиус изгиба, запас длины и крепление. Не допускайте, чтобы трубка нагружала фитинг растяжением, кручением или изгибом; для вращающегося соединения требуется рассчитанное на это исполнение.

👉 Пневмотрубки PU и PA для цанговых фитингов →

4. Как смонтировать фитинг без утечек?

Пошаговая инструкция

  1. Обрежьте трубку труборезом строго перпендикулярно. Не используйте инструмент, который сминает или повреждает трубку; проверьте перпендикулярность среза и наружную поверхность.
  2. Проверьте срез: трубка не должна быть овальной (сдавленной) или с заусенцами.
  3. Вставьте трубку до упора плавно, без удара. Легко потяните обратно и убедитесь в удержании; затем проверьте герметичность в разрешённом режиме.
  4. Резьбовая часть: для G применяют предусмотренное конструкцией уплотнение вне резьбы; наличие и тип кольца или прокладки проверяют по комплектности исполнения. Для R/Rc/Rp и NPT способ уплотнения, заводское покрытие и допустимость ленты либо герметика берут из инструкции конкретного изделия. Дополнительный герметик не должен попадать внутрь линии.
  5. Затяжка: от руки, затем ключом по моменту из паспорта изготовителя. Не перетягивать!

⚠ Проверьте уплотняющую конструкцию. Для G не подменяйте предусмотренное кольцо, прокладку или другую уплотняющую поверхность намоткой на резьбу. Для конического соединения используйте только разрешённый изготовителем способ. Наличие заводского покрытия не отменяет проверки его состояния и инструкции по повторной сборке.

Демонтаж цангового фитинга

  1. Отключите подачу, сбросьте остаточное давление и убедитесь в отсутствии давления перед разъединением!
  2. Равномерно и достаточно нажмите освобождающее кольцо к корпусу фитинга.
  3. Удерживая кольцо нажатым, извлеките трубку вдоль оси; не прикладывайте к фитингу боковую нагрузку.

5. Какие пять проблем проверяют при диагностике фитингов?

листайте таблицу вбок →

Какие пять проблем проверяют при диагностике фитингов?
№ПроблемаВозможные причиныЧто проверить
1Утечка на резьбеНесовместимая пара резьб, повреждение или неподходящее уплотнение; неверная затяжкаПравильный тип герметизации
2Трубка выскакиваетКосой срез, трубка не до упораРовный неповреждённый срез, вставка до упора, проверка удержания и герметичности
3Утечка на трубкеТрубка царапана / не тот диаметрЗаменить трубку, проверить ∅
4Трещина корпусаЧрезмерная затяжка, повреждение или недопустимая внешняя нагрузкаЗатяжка по паспортному моменту
5Блокировка потокаМини-фитинг на большой расходПроверка расходной характеристики и потерь давления всей ветви

6. Какие вопросы чаще всего задают про пневмофитинги?

Можно ли использовать фитинг PC 6 с трубкой ∅8?

Нет. Цангу выбирают под наружный диаметр и допустимый материал трубки по документации. Для перехода между Ø6 и Ø8 применяют подходящий переходник PG; силовая вставка трубки другого диаметра недопустима.

Фитинг «свистит» — это утечка?

Свист может указывать на выход воздуха, но по одному звуку место и причину не определяют. Проверьте соединение разрешённым способом поиска утечек при безопасном режиме; перед заменой или разборкой отключите подачу и сбросьте давление.

Латунный или пластиковый фитинг — что надёжнее?

Материал корпуса сам по себе не задаёт надёжность или рабочий диапазон. Проверяйте полный код, давление, температуру, среду, уплотнение, совместимую трубку и допустимую механическую нагрузку. Фитинг любого материала используют только в его паспортных условиях.

Нужна ли ФУМ-лента для цанговых фитингов?

Это зависит от резьбовой пары и конструкции. У G герметизация выполняется вне резьбы предусмотренным элементом. Для R/Rc/Rp и NPT заводское покрытие, ленту или другой герметик применяют только по инструкции конкретного фитинга; универсального правила для всех серий нет.

Сколько раз можно переподключить цанговый фитинг?

Универсального неограниченного ресурса или порога 20 переподключений нет. Возможность повторного использования определяют по инструкции и состоянию цанги, уплотнения, резьбы и трубки. Повреждённый ранее зажатый участок трубки удаляют по инструкции; после сборки проверяют удержание и герметичность.

7. Как Kv-характеристика фитинга влияет на «горлышко»?

Kv описывает объёмный расход воды в м³/ч при перепаде давления 1 бар. Для пневматической линии сравнивают характеристики фитинга, трубки и распределителя при одинаковом базисе расхода и заданных давлениях. В доступных листах WAALPC для перечисленных PC паспортный Kv не указан, поэтому таблицу расчётных значений нельзя выдавать за данные этих изделий.

Потери давления складываются на всей ветви. Малый проход, повороты, длина трубки и несколько последовательно установленных элементов могут ограничивать скорость цилиндра. Отношение Kv двух отдельных элементов не означает такое же отношение расхода всей цепи; одного условия «Kv фитинга не ниже Kv клапана» недостаточно для гарантии полного расхода. Подбирают схему по требуемому пиковому расходу, допустимому падению давления и подтверждённым расходным характеристикам; более крупный фитинг не компенсирует остальные ограничения.

8. Когда цанговый фитинг не подходит и нужен специальный?

Когда использовать альтернативы

Когда использовать альтернативы
СитуацияЧто проверяютВыбор исполнения
Высокое давление или температураРабочие пределы фитинга, уплотнения и трубки именно для среды и температуры задачиИсполнение с подтверждённым диапазоном; металлический корпус или конусная резьба сами по себе не разрешают повышение пределов
Металлическая или другая жёсткая трубкаДопуск конкретной конструкции под материал, наружный диаметр и толщину стенкиЦанговое, компрессионное или другое соединение только по его документации
ВакуумДопустимое абсолютное давление, герметичность и устойчивость трубки к смятию при фактической температуре и укладкеФитинг и трубка, рассчитанные на этот вакуум; один материал PU или PA не определяет пригодность

✓ Совет: для вакуумной линии проверяют паспортную стойкость трубки к внешнему давлению, её размеры, температуру и радиус изгиба, а также допустимый вакуум фитинга. Нельзя обещать несминаемость любой PA-трубки или запрещать любую PU только по названию полимера.

👉 Сравнение стандартов резьб G, R, NPT →

Фитинги для пищевой и фармацевтической промышленности

Для пищевой, фармацевтической или химической задачи проверяют документацию конкретного фитинга и уплотнения: рабочую среду, контакт с продуктом, температуру, моющие вещества и условия монтажа. Нержавеющая сталь или обозначения FKM/EPDM сами по себе не подтверждают нужный допуск. Требуемые документы выбирают по области применения и проверяют на поставляемое исполнение; обычную пневматическую линию не приравнивают автоматически к прямому контакту с продуктом. Наличие подходящей нержавеющей серии уточняют по полному коду и спецификации.

Хранение и организация фитингов на рабочем месте

Чтобы не путать близкие исполнения, храните фитинги в подписанных ячейках по полному артикулу и типу соединения. PC06-01 и PC06-02 различаются номиналом присоединительной резьбы; внешнее сходство не доказывает совместимость. Размер запаса назначают по потреблению, срокам поставки и допустимому простою, а не одинаковым числом для любого станка. Пример актуальной цены: PC08-02 — 50 ₽.

Что в итоге?

  • ✓ Цанговый фитинг выбирают под допустимые материал и наружный диаметр трубки; после вставки проверяют удержание и герметичность
  • ✓ Маркировка: PC (прямой), PL (угловой), PE (тройник), PG (переходник)
  • ✓ Герметизация: G — уплотнение вне резьбы по конструкции; R/Rc/Rp и NPT — подходящая пара и разрешённый изготовителем способ уплотнения
  • ✓ Материал: материал корпуса, уплотнение и рабочие условия проверяют для полного исполнения
  • ✓ Срез трубки должен быть перпендикулярным и неповреждённым; проверяют поверхность, удержание и герметичность
