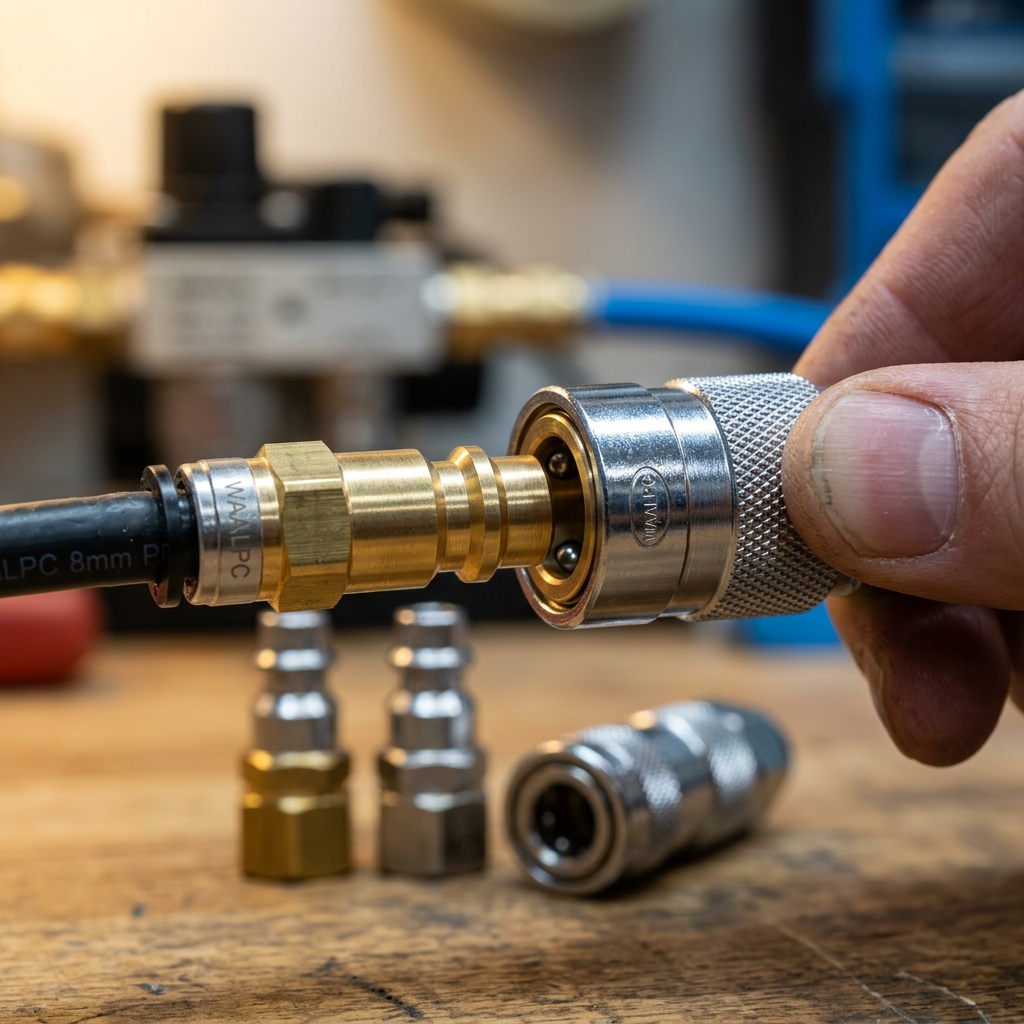

Быстроразъёмное соединение (БРС, англ. quick coupling) — пара ниппель + муфта, позволяющая быстро подключать/отключать инструмент без инструмента и без потерь воздуха. Используется на компрессорах, пневмоинструменте, шлангах. Разберём 4 несовместимые системы и как не попасть на закупке.
Подобрать и купить быстроразъёмные соединения в каталоге →
Товары из статьи
Поставка всех позиций — 3–5 недель.
Какие 4 несовместимых стандарта БРС бывают?
Главная боль закупщиков: ниппели и муфты разных стандартов не соединяются друг с другом. На рынке РФ встречаются 4 системы:
листайте таблицу вбок →
| Стандарт | Профиль | Где используется | Давление, бар |
|---|---|---|---|
| Европейский (NW 7.2, Eurostandard) | Цилиндрический, длина 19 мм | ЕС, СНГ, импорт из Европы | по паспорту серии |
| Американский (Industrial) (ISO 6150-B, Milton «M») | Цилиндрический с проточкой | США, Канада, импортный инструмент DeWalt/Milwaukee | по паспорту серии |
| Японский (Nitto) | Цилиндрический, короче ARO | Япония, Корея, импорт европейских брендов | по паспорту серии |
| Американский (ARO 210, Tru-Flate) | Конусный, короткий | Автосервис США (шиномонтаж) | по паспорту серии |
В РФ стандарт де-факто — Европейский (NW 7.2, Eurostandard). Это отдельный профиль, он не совместим с американским Industrial (ISO 6150-B): NW 7.2 (Euro) ≠ ISO 6150-B (Industrial). Быстросъёмы WAALPC серий SF, SM, SH, SP и штекеры PF, PM, PH, PP выпускаются в японском формате (буква J в артикуле, типоразмеры 20, 30, 40); совместимость с европейским NW 7.2 и другими профилями сверяйте по листу завода. При покупке американского/японского инструмента (например, гайковёрта DeWalt) — заранее купите переходник с Industrial на Euro.
Как устроено и как работает быстроразъёмное соединение?
- Муфта (с гнездом) — с автоматическим клапаном внутри. При отключении ниппеля клапан закрывается, воздух не выходит.
- Ниппель (со штырём) — простой конус/цилиндр. Когда вставлен в муфту, открывает её клапан → воздух идёт через сборку.
- Кольцо защёлки — на муфте, удерживает ниппель. При оттяжке кольца назад — ниппель освобождается.
Подключение и отключение — одним движением. Без потерь воздуха (или с минимальной утечкой при выходе ниппеля).
Какие материалы корпуса бывают?
- Сталь оцинкованная — стандарт WAALPC, для общего цеха — большинство случаев.
- Нержавеющая сталь 304 — для пищевки, фармы, лабораторий. Дороже стандартной.
- Латунь — для морских и солёных сред, реже для пневматики (чаще для воды/газа).
- Полимер — мини-серии для бытовых компрессоров. Не для промышленности.
Как подобрать по производительности?
| Размер БРС | Расход, нл/мин | Применение |
|---|---|---|
| 5 мм | по паспорту | Мелкий инструмент, пневмопистолеты обдува |
| 7.2 мм (стандарт) | по паспорту | Универсальный — гайковёрт, шлифмашина, краскопульт |
| 10 мм | по паспорту | Промышленный инструмент, мощные пневмомолотки |
| 13 мм | по паспорту | Магистральные подключения, отбойные молотки |
Пропускную способность конкретного соединения смотрите в паспорте: она зависит от размера, исполнения и перепада давления, а размер БРС подбирают под расход инструмента с запасом.
Как выглядит пример на артикулах WAALPC?
Пара «ниппель + муфта» серии J (японский формат), и блочный быстросъём SML для магистральных подключений:
| Артикул | Тип | Цена |
|---|---|---|
| J-PM20 | Ниппель (штекер), наружная резьба G1/4″ | 60 ₽ |
| J-PP20 | Ниппель (штекер), под трубку | 60 ₽ |
| J-SF20 | Муфта (розетка), внутренняя резьба G1/4″ | 430 ₽ |
| SM | Быстросъём для компрессора, наружная резьба | 450 ₽ |
| SML-3-SILVER | Блочный быстросъём, магистраль | 1 500 ₽ |
Какие типовые ошибки бывают?
- Покупка БРС другого стандарта. Заранее уточняйте у поставщика инструмента какой стандарт ниппеля.
- Использование БРС на гидравлике. Уплотнения NBR не выдерживают давление масла 100+ бар. Гидравлические БРС — другой класс.
- Подключение «через переходник». Любая лишняя резьба — точка утечки. Лучше сразу подобрать БРС нужного стандарта.
- Использование размера «впритык». Если инструмент потребляет 1500 нл/мин — берите БРС 10 мм, не 7.2 (последний будет создавать сопротивление и просадку давления).
Какие вопросы чаще всего задают про быстроразъёмные соединения?
Совместимы ли БРС от разных производителей?
Совместимы только в пределах одного стандарта (Euro / Industrial / Japanese). Внутри стандарта — Euro WAALPC и Euro другого производителя соединятся без проблем. Между стандартами — нет.
Можно ли подключать БРС под нагрузкой (без сброса давления)?
Да. БРС со встроенным клапаном специально разработаны для подключения без сброса. Не дёргайте защёлку резко под давлением.
Сколько служит БРС?
Срок службы зависит от режима и качества воздуха. Главный износ — уплотнительное кольцо муфты (NBR). Меняется ремкомплектом.
Можно ли использовать БРС в зимних условиях?
Температурный диапазон модели смотрите в карточке. Для сильных морозов нужны специальные исполнения уплотнений — уточняйте у инженера.
Где брать переходник с американского Industrial на Euro?
В магазинах автоматизации — часто бывают переходные ниппели с конусом одного стандарта и муфтой другого.
Подробнее: Монтаж пневматического оборудования.
Совместимые аналоги по теме: аналоги AirTAC PC, аналоги AirTAC PL.
Ищете быстроразъёмное соединение другого производителя? Введите код в форму подбора на странице бренда — Festo, SMC или AirTAC. Если пара в нашей базе проверена, покажем совместимый аналог; если нет — скажем прямо.
