Клапан плавного пуска: зачем нужен и как подключить в пневмосистеме

Клапан плавного пуска: зачем нужен и как подключить в пневмосистеме

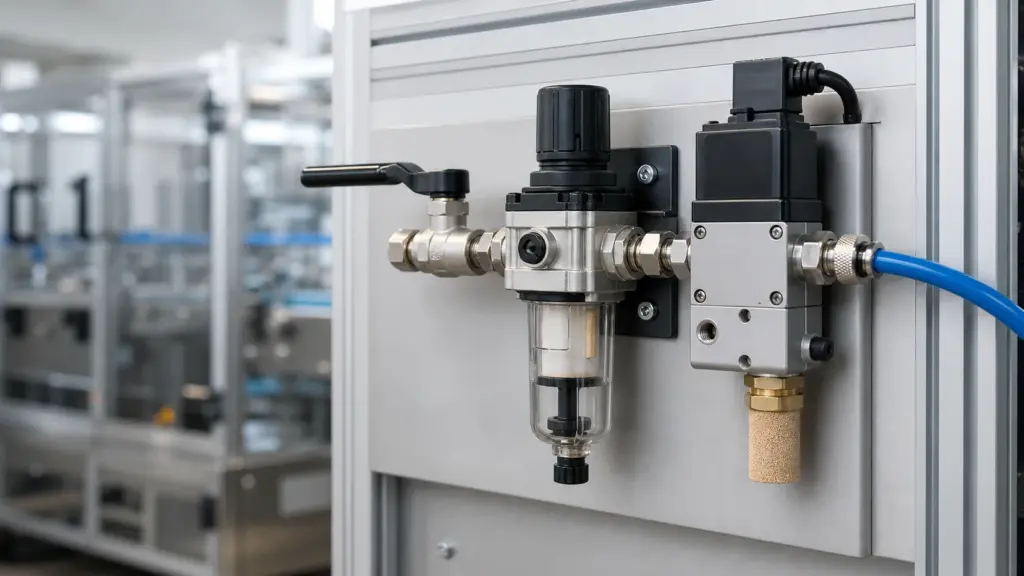

Представьте: утром наладчик включает компрессор, и давление в магистрали растёт рывком — цилиндры резко дёргаются, соединения принимают ударную нагрузку, один из шлангов может сорваться. Для этого случая и нужен клапан плавного пуска (его называют и клапаном мягкого пуска): он ограничивает скорость нарастания давления при старте — включении пневмосистемы.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC 4VWAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПа
от 820 ₽4V210-06-AC110V
WAALPC 3VWAALPC 3VРезьба: G1/8, G1/4, G3/8, G1/2, M5
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 550 ₽3V210-M5-AC36V
WAALPC 4MWAALPC 4MРезьба: G1/8, G1/4, G3/8
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 950 ₽4M210-06-AC220V
WAALPC MVSCWAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПа
от 1 310 ₽MVSC-220-4E1-AC110V
WAALPC VFWAALPC VFРезьба: G1/4, G3/8
Катушка: AC220V / AC110V / AC24V / DC24V / DC12V
Давление: 0,15–0,8 МПа
от 1 620 ₽VF3130-08-AC110V

Подготовка воздуха и клапаны: клапаны плавного пуска, регуляторы AR — от 500 ₽, блоки подготовки AC — от 1 390 ₽, фитинги PC — от 40 ₽. Расчёт расхода — ниже.

В этой статье: зачем нужен плавный пуск, какие бывают клапаны, правильный монтаж и подбор по расходу, нормы безопасности и разбор 5 типичных ошибок.

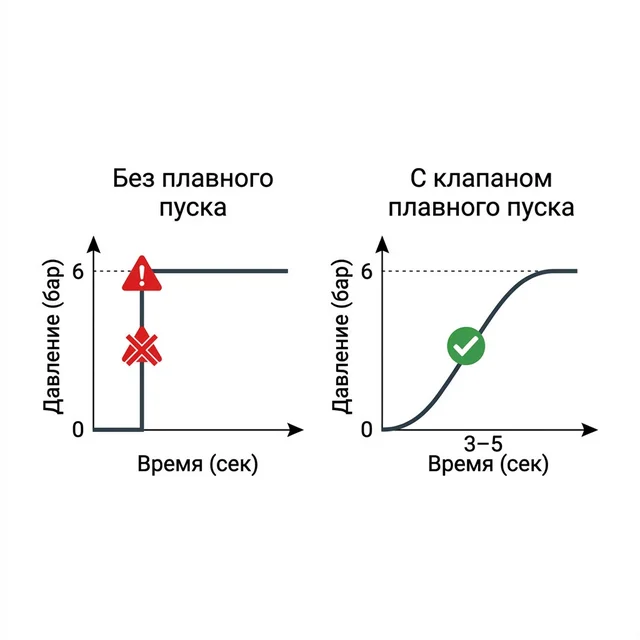

Сравнение графиков давления: без плавного пуска давление растёт скачком, с клапаном — плавно
Без клапана давление в линии растёт скачком, с клапаном — плавно; на схеме ориентир 3–5 секунд, реальное время задаёт настройка клапана

💨 Онлайн-калькулятор: Рассчитайте расход воздуха и подберите подходящий компрессор для вашей пневмосистемы — Калькулятор расхода воздуха.

Купить клапан плавного пуска: HAV2000-02 — 10 240 ₽; AV2000-02-5GZC — 15 780 ₽; сброс остаточного давления HVHS2000-01 — 2 180 ₽.

1. Зачем нужен клапан плавного пуска в пневмосистеме?

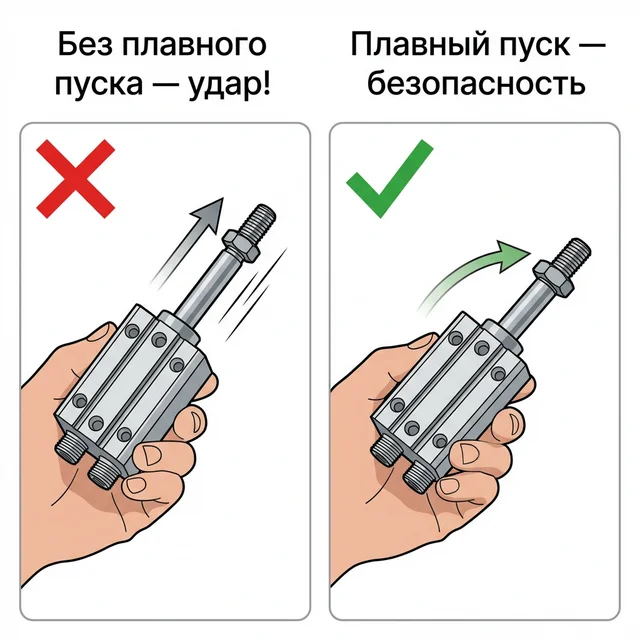

При включении подачи воздуха без плавного пуска одновременно происходят три вещи:

Механические риски

  • Ударная нагрузка на линию: давление в трубках и соединениях растёт рывком, пик расхода приходится на первые доли секунды. Это нагружает фитинги и трубки; слабое место — соединение или шланг с дефектом.
  • Рывок цилиндров: после остановки полости цилиндров могут быть сброшены, и при подаче полного давления поршни резко уходят в крайнее положение. Даже при наличии датчиков положения система не успевает отреагировать — оператор рядом может быть травмирован.
  • Износ: повторяющиеся ударные нагрузки сокращают ресурс уплотнений и креплений (числовой выигрыш зависит от машины и не приводится).

Безопасность персонала

  • Стандарт ISO 4414 (в России действует идентичный ему межгосударственный стандарт) требует, чтобы пневмосистема не создавала опасных движений при пуске и перезапуске. Как этого добиться, решает проектировщик по оценке риска; плавный пуск — распространённое решение, но не единственное.
  • Требования к безопасности машин в ЕС (директива 2006/42/EC) касаются машины в целом; конкретный клапан они не предписывают.

⚠ Соотношение затрат: клапан плавного пуска стоит недорого по сравнению с ремонтом линии и с последствиями травмы (цены — в разделе 2). Оценивайте по своим потерям, а не по среднему.

Как работает клапан

  1. По сигналу управления (электрический пилот или пневмосигнал) клапан открывается.
  2. Воздух сначала идёт через дроссельное отверстие — давление за клапаном нарастает медленно; скорость задаёт регулировочный винт.
  3. Когда давление за клапаном достигает примерно половины давления питания, основной клапан открывается полностью (так работает, например, серия SMC AV; у конкретной модели порог смотрите в паспорте).
  4. Дальше воздух идёт через полный проход, дроссель уже не ограничивает поток.

✓ Ключевая деталь: время нарастания зависит и от настройки винта, и от объёма линии за клапаном: чем больше объём, тем дольше он заполняется. Слишком медленно — задержка запуска цикла. Слишком быстро — теряется смысл плавного пуска.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

2. Какие виды клапанов плавного пуска бывают?

Сравнительная таблица (по каталогу WAALPC)

листайте таблицу вбок →

Изделие Что делает Сброс давления Цена (пример) Применение
Клапан плавного пуска HAV Медленное нарастание давления при включении, затем полный проход. Типоразмеры 2000/3000/4000, присоединение 02/03/04, давление 0,3–1,0 МПа Да — при закрытии сбрасывает остаточное давление выхода через 2(A)→3(R) 10 240 ₽ Стандартные линии, станки без вертикальных нагрузок
Клапан плавного пуска AV Плавное нарастание давления при пуске. Типоразмеры 2000/3000/4000, давление до 1,0 МПа См. паспорт серии 15 780 ₽ Стандартные линии; по принципу — как SMC AV
Клапан сброса остаточного давления HVHS Стравливает остаточное давление из системы перед обслуживанием Да — его основная функция 2 180 ₽ Ремонт и обслуживание узла; вместе с запирающей арматурой на входе

HAV совмещает плавный набор давления при включении и быстрый сброс остаточного давления выхода при закрытии через 2(A)→3(R): соленоидное исполнение закрывается при обесточивании, исполнение A — при снятии пневмосигнала. HAV не запирается под замок и не заменяет изоляцию ввода для обслуживания. Независимый ручной сброс после регулятора, например через HVHS, и сброс запертых полостей проектируют отдельно; функцию аварийной остановки выбирают по оценке риска машины.

Конструкции

  • С электрическим пилотом: открывается по сигналу от ПЛК или реле (у HAV — катушки AC110/AC220/DC12/DC24). Управление можно завести от цепи включения станции или реле безопасности, но функцией безопасности клапан от этого не становится (см. раздел про аварийную остановку).
  • С пневмоуправлением: сигнал подаётся пилотным воздухом, электрики нет.
  • Пропорциональные регуляторы давления с программируемой рампой — отдельный класс изделий (управление по аналоговому сигналу); в каталоге WAALPC их нет, к клапанам плавного пуска они не относятся.

⚠ Сброс давления и вертикальные нагрузки. Сброс давления останавливает подачу, но не удерживает груз: на вертикальной оси при сбросе груз опустится. Для вертикальных цилиндров нужны отдельные средства удержания — блокирующие клапаны или пневмозамок на цилиндре, механический стопор или балансир. См. ошибку №2 ниже.

👉 Блоки подготовки воздуха с регулятором давления →

3. Как правильно смонтировать клапан плавного пуска?

Схема подключения

Позиция Элемент Назначение
1 Главный шаровой кран Ручное отключение воздуха перед блоком подготовки
2 Блок ФРЛ Фильтрация, регулировка давления, маслораспылитель
3 Клапан плавного пуска Плавный пуск при включении подачи
4 Магистральная трубка Подача к распределителям
Компрессор → Ресивер → Кран → ФРЛ-блок → Клапан плавного пуска → Распределители → Цилиндры

✓ Важно: клапан плавного пуска монтируется после ФРЛ, на выходе блока подготовки воздуха (ближе к потребителю), а не до него. Перед ФРЛ ставят отсечной кран для ручного отключения. Клапаны этого типа переключаются по доле давления питания, поэтому их ставят там, где давление уже равно рабочему, — после регулятора. По практике производителей (Festo MS-SV, SMC, Norgren) клапан плавного пуска располагают в конце сборки ФРЛ, ближе к стороне потребителя.

  • Клапан защищает всё, что стоит после него, только при пуске: в рабочем режиме он открыт и не влияет на цикл.
  • Для защиты одного критичного цилиндра клапан можно поставить перед его распределителем.

Подбор по расходу

Клапан подбирают по расходу линии с запасом: слишком малое сечение даёт потерю давления и «горлышко». Ориентиры для серии HAV (эффективное сечение 1(P)–2(A) по листу завода; расход — оценка по формуле для докритического течения воздуха Q [нм³/ч] ≈ 514·Kv·√(Δp·p₂/(ρн·T)), где Δp и p₂ — в бар (p₂ абсолютное), ρн = 1,293 кг/м³, T = 293 К, с Cv ≈ S/17 и Kv ≈ 0,865·Cv при потере давления 0,3 бар и питании 6 бар):

листайте таблицу вбок →

Типоразмер Присоединение Сечение P→A, мм² Расход при потере 0,3 бар, нл/мин (оценка)
HAV2000 G 1/4″ 20 ≈ 640
HAV3000 G 3/8″ 37 ≈ 1 180
HAV4000 G 1/2″ 61 ≈ 1 940

⚠ Ошибка: клапан малого типоразмера на линии с большим расходом — «горлышко бутылки»: система работает, но давление у потребителей не достигает номинала. Оценку расхода по Kv уточните по калькулятору Cv/Kv и паспорту клапана, а пропускную способность считайте так же, как для дросселя.

4. За счёт чего клапан окупается?

Клапан плавного пуска — недорогое изделие по сравнению с линией, которую он защищает: цены HAV и AV указаны в таблице выше. Окупаемость считают по формуле: цена клапана ÷ годовые потери, которых удалось избежать. К потерям относят:

  • замену уплотнений цилиндров и клапанов, сорванных фитингов и трубок;
  • простой линии на ремонт (стоимость часа простоя — своя у каждого предприятия);
  • последствия травм и претензий — оценке не поддаются, но именно ради их снижения ставят плавный пуск.

Подставьте свои цифры: типовых значений, годных для всех линий, не существует.

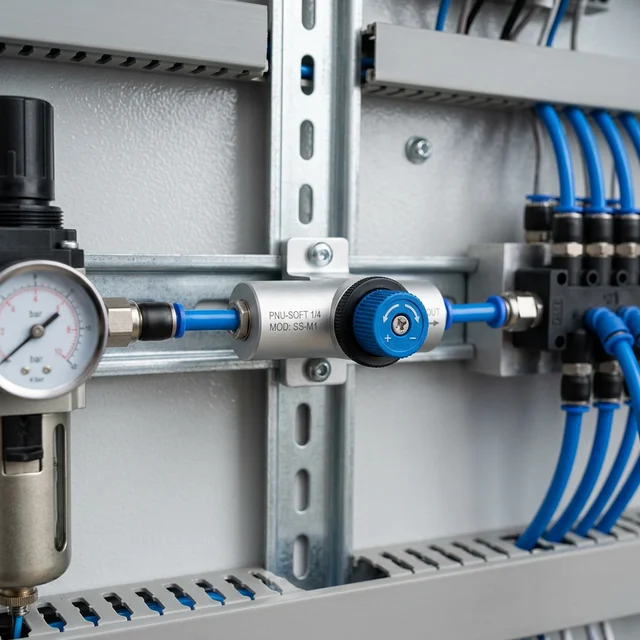

Клапан плавного пуска монтируют между ФРЛ и блоком распределителей.

5. Какие пять ошибок допускают чаще всего?

листайте таблицу вбок →

№ Ошибка Последствие Решение
1 Клапан плавного пуска установлен до ФРЛ Порог переключения привязан к давлению сети, а не к рабочему после регулятора; нарушен рекомендуемый порядок сборки Порядок: кран → ФРЛ → клапан плавного пуска
2 Вертикальная ось без средств удержания груза При сбросе давления (аварийный стоп, сброс, обслуживание) груз опускается Блокирующие клапаны или пневмозамок, механический стопор, балансир; сброс проектировать с учётом груза
3 Дроссель клапана открыт слишком широко Пуск быстрый — нет эффекта Настроить время нарастания (начать с 3–5 с и сокращать)
4 Малый типоразмер на большом расходе Давление у потребителей не достигает номинала Подобрать по таблице расхода и паспорту
5 Нет управления от системы безопасности (только ручной или постоянный сигнал) При аварийной остановке подача не отсекается вовремя Управление — по проекту машины. HAV при закрытии сбрасывает давление выхода, но не заменяет функцию безопасности и блокировку ввода; независимый ручной сброс при обслуживании, например через HVHS, предусматривают отдельно.

6. Какие вопросы чаще всего задают про клапан плавного пуска?

Зачем нужен клапан плавного пуска в пневматике?

При подаче полного давления после остановки или аварийного стопа поршни цилиндров могут резко уйти в крайние положения — это опасно для персонала и оборудования. Клапан плавного пуска ограничивает скорость нарастания давления при включении: воздух сначала идёт через дроссель, а после набора примерно половины давления питания клапан открывается полностью.

Чем клапан плавного пуска отличается от регулятора давления?

Регулятор поддерживает заданное выходное давление всё время работы (например, 6 бар на выходе при 8 бар на входе). Клапан плавного пуска работает только при включении: ограничивает скорость нарастания давления, затем открывается на полный проход и давление не регулирует.

Как подключить клапан плавного пуска в пневмосистеме?

Клапан ставят после блока ФРЛ, перед основными распределителями (порядок: кран → ФРЛ → клапан → распределители). Управляющий вход (24 В DC, другое напряжение катушки по серии или пневмосигнал) подключают к цепи включения станции или к выходу реле безопасности.

Нужен ли клапан плавного пуска на каждой машине?

Стандарт ISO 4414 (ГОСТ ISO 4414-2016) не требует конкретного клапана, а требует, чтобы пуск и перезапуск не создавали опасных движений; решение принимают по оценке риска. Плавный пуск чаще всего применяют на автоматических линиях, роботизированных ячейках, прессах и зажимных устройствах; для ручного инструмента и неподвижных держателей он обычно не нужен.

Как настроить время нарастания давления?

Время задаёт регулировочный винт (дроссель) на самом клапане. Ориентир — 3–5 секунд: начните с большего времени и сокращайте до момента, когда рывок исчезает, но запуск цикла не затягивается. Время зависит от объёма линии за клапаном: чем больше объём, тем дольше заполнение при том же положении винта.

Можно ли обойтись дросселем вместо клапана плавного пуска?

Частично. Дроссель с обратным клапаном замедляет движение штока, но не меняет характер нарастания давления в линии. Если проблема в рывке при первом запуске системы, нужен именно клапан плавного пуска.

Влияет ли клапан на производительность линии и расход воздуха?

При пуске — задержка на время нарастания давления. В рабочем режиме воздух идёт через открытый клапан; потеря давления зависит от его сечения и расхода — подбирайте типоразмер по таблице выше и паспорту.

Нужен клапан на каждый станок или один на магистраль?

Один на общую магистраль — минимум: он дешевле, но давление нарастает одновременно на всех станках. Индивидуальный клапан на станке даёт независимый пуск и подходит для линий из нескольких станков и для станков с ответственными вертикальными цилиндрами.

Чем клапан плавного пуска отличается от софтстартера?

В пневматике «плавный пуск» — клапан, ограничивающий нарастание давления. В электрике «софтстартер» — устройство плавного пуска электродвигателя. Это разные области техники со схожим названием.

7. Какие нормативные требования предъявляются?

Стандарты не предписывают клапан плавного пуска как изделие, они требуют безопасного результата: пуск и перезапуск без опасных движений.

Стандарт О чём Регион
ISO 4414 Общие правила и требования безопасности для пневмосистем и их компонентов, в том числе безопасный пуск и перезапуск международный
ГОСТ ISO 4414-2016 Идентичен ISO 4414:2010 РФ, ЕАЭС
Директива 2006/42/EC Безопасность машин в целом (конкретный клапан не предписывает) ЕС
OSHA 1910.147 Lockout/Tagout (LOTO) — блокировка источников энергии при обслуживании США

Как выполнить требование на конкретной машине — определяет оценка риска. Для машин с CE-маркировкой её проводит изготовитель; клапан плавного пуска сам по себе не подменяет оценку риска и не является функцией безопасности, если это не заявлено изготовителем изделия.

✓ Совет: закладывайте плавный пуск в техническое задание на станок с самого начала — добавление на готовой машине обычно требует перекомпоновки пневмошкафа.

8. Чем плавный пуск отличается от LOTO?

LOTO (Lock-Out / Tag-Out) — процедура полного отключения источников энергии и сброса давления при ремонтных работах. Плавный пуск не подменяет LOTO:

  • Плавный пуск: управляет скоростью нарастания давления при обычном пуске. Не блокирует систему механически.
  • LOTO: механическая блокировка + табличка «Не включать, работают люди». Запорный клапан LOTO имеет замок на рукоятке — без ключа подать воздух невозможно. Это отдельное запорное устройство, а не вид клапана плавного пуска.

⚠ Правило: плавный пуск — для ежедневного безопасного пуска. LOTO — для ремонтных и сервисных работ. Не путайте!

👉 Правила безопасного монтажа →

Интеграция с аварийной остановкой

Аварийную остановку и сброс давления проектируют как отдельную функцию машины: категорию безопасности определяют по расчёту (EN ISO 13849-1), а исполнительные клапаны выбирают под эту функцию. Клапан плавного пуска обеспечивает мягкий повторный пуск после остановки, но функцию безопасности он выполняет только тогда, когда это прямо заявлено изготовителем конкретной модели. В листе завода на HAV такое заявление отсутствует.

Клапан на каждом станке или на магистрали?

Два подхода: 1) один клапан на магистральную подачу цеха — дешевле, но давление нарастает одновременно на всех станках; 2) индивидуальный клапан на каждом станке — дороже, но каждый станок запускается независимо. Для линий из нескольких станков чаще выбирают индивидуальные клапаны, для одиночных станков или лабораторных установок хватает одного общего.

Что в итоге?

  • ✓ Клапан плавного пуска — распространённое решение для безопасного пуска пневмосистемы (ISO 4414 требует результата, а не конкретного изделия)
  • ✓ Сброс давления и удержание груза — отдельные функции: HVHS для остаточного давления, блокирующие клапаны для вертикальных нагрузок
  • ✓ Монтаж: после ФРЛ, перед распределителями, с пилотным управлением от ПЛК
  • ✓ Подбор: по расходу линии с запасом по сечению

👉 Распределители для управления пневмосистемой →

Компоненты corneta.tech для безопасного пуска

Компонент Роль в системе Ссылка
Блоки ФРЛ Подготовка воздуха до плавного пуска Каталог →
Клапаны плавного пуска HAV Плавный пуск при включении Каталог →
Распределители Управление цилиндрами после пуска Каталог →
Трубки Магистральные линии Каталог →
Фитинги Герметичные соединения Каталог →
Обратные клапаны Защита от обратного потока в магистрали Каталог →
