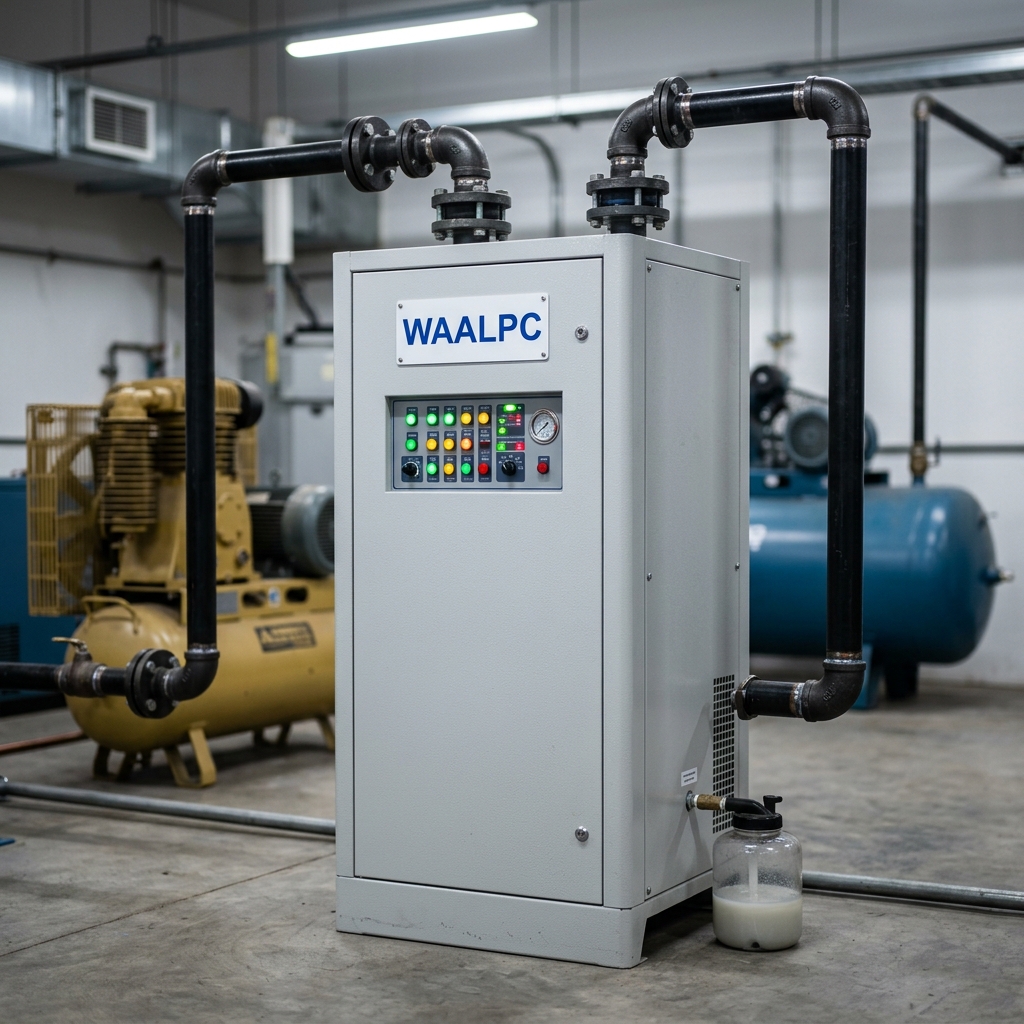

Влага в сжатом воздухе — главная причина выхода из строя пневмоавтоматики: коррозия штоков цилиндров, заклинивание распределителей, обмерзание глушителей. Необходимость осушителя определяют по требуемой точке росы и условиям линии. Разберём типы, точку росы и подбор по производительности.
Товары из статьи
Поставка всех позиций — 3–5 недель.
Откуда берётся влага в сжатом воздухе?
При сжатии растут давление и температура воздуха. При последующем охлаждении ниже точки росы под давлением образуется конденсат, например в:
- Ресивере после компрессора — количество конденсата зависит от охлаждения и предшествующей сепарации
- Магистральных трубопроводах при остывании
- Участках, где температура воздуха опускается ниже точки росы при местном давлении
Объём конденсата рассчитывают по производительности и времени работы компрессора, температуре и влажности входного воздуха и температуре после охлаждения; мощности 5,5 кВт и влажности 80% для расчёта недостаточно.
Почему точка росы — главный параметр?
Точка росы (Точка росы под давлением, PDP) — температура, при которой воздух становится насыщенным влагой и начинает конденсироваться. Чем ниже точка росы — тем суше воздух.
| Точка росы | Класс ISO 8573 | Где требуется |
|---|---|---|
| ≤ +10 °C | Класс 6 | Цеха в помещении, общая пневмоавтоматика |
| ≤ +3 °C | Класс 4 | Точная автоматика, склады, машиностроение |
| ≤ −20 °C | Класс 3 | Открытые трубопроводы, морозные регионы |
| ≤ −40 °C | Класс 2 | Окраска, фармацевтика |
| ≤ −70 °C | Класс 1 | Электроника, полупроводники, особо точные системы |
Какие три типа осушителей бывают?
1. Рефрижераторный (холодильного типа)
Принцип: воздух охлаждается до +3 °C во встроенном холодильнике, конденсат сливается через автодренаж. Самый распространённый вариант.
- Точка росы: обычно около +3 °C под давлением при паспортных условиях; диапазон окружающей температуры и поправки — по инструкции модели
- Энергопотребление: по паспорту модели и режиму работы; универсального коэффициента на м³/мин нет.
- Срок службы: зависит от исполнения, условий и обслуживания; интервалы работ — по инструкции.
2. Адсорбционный (силикагелевый / Молекулярный сито)
Принцип: воздух проходит через колонку с сорбентом (силикагель, активированный оксид алюминия). Сорбент поглощает влагу до точки росы −40 °C и ниже.
- Точка росы: −40 °C … −70 °C
- Регенерация: две колонки попеременно; способ регенерации зависит от модели — осушенным сжатым воздухом без нагрева, с нагревом, воздуходувкой или теплом сжатия
- Потери воздуха: по паспорту способа регенерации; для heatless Atlas указывает ориентир 15–20% при 7 бар, у других типов расход иной
- Стоимость: сравнивают предложения на одинаковые расход, давление, точку росы и комплектацию.
3. Мембранный
Принцип: воздух проходит вдоль полупроницаемой мембраны — молекулы водяного пара диффундируют через её стенку наружу быстрее, чем молекулы воздуха, за счёт разницы парциальных давлений. Движущихся частей и электропитания не требует.
- Точка росы: по паспорту модели при заданных давлении и расходе; SMC IDG заявляет PDP до −42 °C
- Производительность: по модели и требуемой точке росы; при подборе учитывают также расход продувки
- Применение: автономные и удалённые точки без электропитания, транспорт, КИПиА в полевых условиях — при подходящих паспортных расходе, точке росы и расходе продувки
- Обслуживание: минимальное — нет клапанов регенерации и компрессора холодильного контура
Как подобрать осушитель по производительности?
- Расход компрессора (нл/мин или м³/мин) → требуемая производительность осушителя. Быстро прикинуть — в калькуляторе расхода воздуха.
- Запас 20-30% на будущий рост и температурные просадки летом.
- Класс по ISO 8573-1 — выберите по требованиям конечного оборудования.
- Корректировка на условия — сверяют паспортные давление, температуру воздуха на входе и окружающую температуру выбранного осушителя. Часто номинал указан при +35 °C, +25 °C и 7 бар; при отличиях используют коэффициенты конкретной модели. ISO 7183 относится к испытаниям осушителей.
Используйте конвертер единиц для пересчёта производительности компрессора в нл/мин ↔ м³/ч ↔ нм³/ч.
Пример расчёта: компрессор подаёт 3,0 м³/мин в указанной производителем системе отсчёта. Расход приводят к условиям паспорта осушителя, учитывают фактические давление и температуры и расход на регенерацию. Если принять проектный запас 25%, требуемая полезная подача составит 3,0 × 1,25 = 3,75 м³/мин; номинальный типоразмер определяют после применения поправок модели.
Что включает полная система осушки?
- Предварительные фильтры — степень очистки и удаление масляного аэрозоля по требованиям паспорта осушителя.
- Осушитель (рефрижераторный или адсорбционный)
- Постфильтр — по типу осушителя, его паспорту и требованиям потребителя.
- Автодренаж конденсата на каждом узле
- Манометры — контроль давления до и после
- Регулятор давления — стабилизация для потребителей
Какая обвязка вокруг осушителя есть в каталоге WAALPC?
Сам осушитель — оборудование компрессорной, а не пневмоавтоматики, поэтому в каталоге WAALPC его нет. Мы поставляем и подбираем всё, что стоит до и после него в цепочке подготовки воздуха — от этого зависит, отработает ли осушитель заявленный ресурс:
- Предфильтры — по паспортной очистке частиц и масляного аэрозоля; эти функции проверяют отдельно.
- AW — фильтр+регулятор
- AFM — постфильтр тонкой очистки после осушителя
- Автодренаж конденсата
- Все БПВ и ФРЛ
- Пневмоглушители
Пример на артикулах WAALPC
Примеры компонентов обвязки; совместимость, степень очистки и пропускную способность проверяют по расходу, давлению и требованиям выбранного осушителя. Перечень ниже не является рассчитанным комплектом на 1–2 м³/мин:
- Фильтр AF2000-02, степень очистки подтвердить по паспорту исполнения — 560 ₽
- Фильтр-регулятор AW2000-02 — 1 260 ₽, наличие — в карточке SKU
- Маслотуманоотделитель AFM2000-02 (0,3 мкм по каталогу; расход и место в цепи проверить по паспорту) — 1 740 ₽
- Автодренаж конденсата AD202-04 — 2 800 ₽
Пришлите параметры компрессора (производительность, давление) — подберём фильтры и автодренаж под конкретную модель осушителя за 1 рабочий день.
Какие вопросы чаще всего задают про осушитель?
Нужен ли осушитель если установлен ФРЛ-блок?
ФРЛ (фильтр-регулятор-лубрикатор) — это финальная подготовка для конкретной линии. Осушитель ставится до ФРЛ, после компрессора. Без осушки в линии может выпадать конденсат; его количество и накопление зависят от условий и исправности дренажа.
Можно ли использовать пневматику без осушителя?
Работа без осушителя допустима, если фактическая точка росы под давлением ниже минимальной температуры линии и соответствует паспорту оборудования. Температура цеха 20 °C и влажность входного воздуха 40% сами по себе этого не подтверждают.
Чем отличается «осушитель» от «влагоотделителя»?
Влагоотделитель (центробежный сепаратор) — улавливает капли воды, точка росы не меняется. Расчёт и выбор влагоотделителя для компрессора — в отдельной статье. Осушитель — снижает точку росы (т.е. реально сушит воздух). Необходимые функции осушки и удаления жидкого конденсата определяют по условиям и паспорту системы; сепаратор может быть встроенным.
Сколько электричества потребляет осушитель?
Мощность берут из паспорта выбранной модели. Годовую электроэнергию оценивают по времени работы и режиму нагрузки; для адсорбционной осушки учитывают нагрев и дополнительную работу компрессора на регенерационный воздух.
Когда менять силикагель в адсорбционном осушителе?
Интервал замены сорбента задаёт изготовитель с учётом режима и загрязнения. При ухудшении точки росы проверяют также регенерацию, клапаны, расход и предфильтры; деградация сорбента — одна из возможных причин.
Когда ставить мембранный осушитель вместо рефрижераторного?
Мембранный осушитель рассматривают для локальной точки без электропитания, если подходят паспортные расход и точка росы. Учитывают продувочный воздух и обслуживание предфильтров; отсутствие электропитания не означает нулевое обслуживание.
Продаёт ли Corneta.tech осушители сжатого воздуха?
Нет, осушитель — оборудование компрессорной, в каталоге WAALPC его нет. Мы поставляем и подбираем обвязку: предфильтры, постфильтры, автодренаж, ФРЛ-блоки — всё, что ставится до и после осушителя в пневмосистеме.
