Манометр пневматический — типы, классы точности, подбор и подключение

Манометр в пневмосистеме — это глаза оператора. Без него настройка регулятора, контроль утечек и диагностика отказов превращаются в гадание. Разберём типы манометров, классы точности и как подобрать под задачу.

Что измеряет манометр

Манометр показывает избыточное давление относительно атмосферного. Шкала начинается с 0 — это атмосферное (1.013 бар абсолютных). Максимум — рабочий диапазон манометра (обычно от 0 до 10 бар для пневматики).

Не путайте с:

• Барометр — измеряет атмосферное давление
• Вакуумметр — измеряет давление ниже атмосферного (0 до −1 бар)
• Мановакууметр — оба диапазона (−1 до +5 бар)

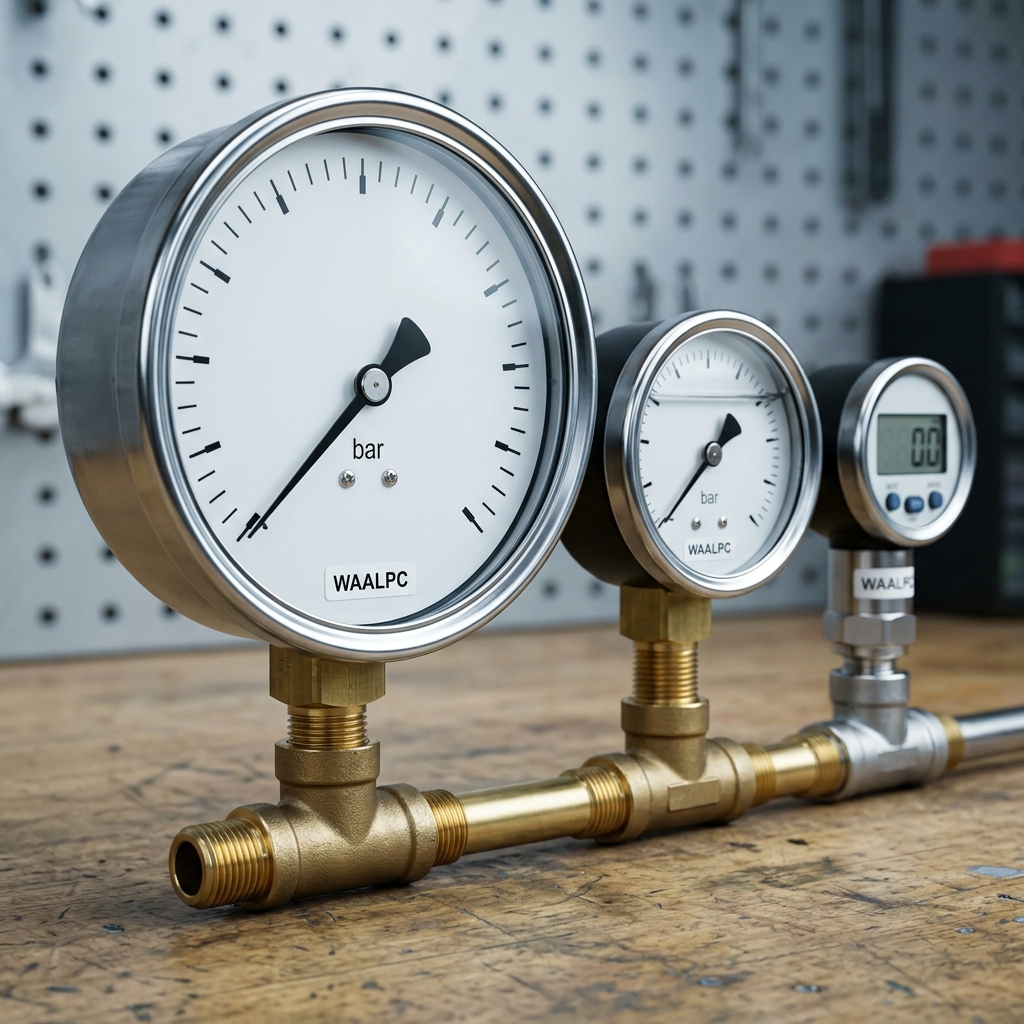

Типы манометров для пневматики

Классы точности по ГОСТ 2405-88

• Класс 0.4 (±0.4%) — образцовые, лабораторные. 5-15 тыс ₽.
• Класс 1.0 (±1%) — точные. Для метрологии, тонкая настройка. 2-5 тыс ₽.
• Класс 1.6 (±1.6%) — производственный стандарт. 95% манометров на ФРЛ. 500-1500 ₽.
• Класс 2.5 (±2.5%) — бытовые, общего назначения. Для регулятора в цехе достаточно. 300-800 ₽.
• Класс 4.0 (±4%) — индикативные. Только для приближённого контроля.

Например, манометр класса 2.5 со шкалой 0-10 бар имеет погрешность ±0.25 бар. Достаточно для регулировки рабочего давления 6 бар.

Как подобрать манометр

1. Диапазон. Рабочее давление должно быть в средней трети шкалы (40-65%). Для 6 бар — манометр 0-10 бар. Не покупайте 0-25 бар «с запасом» — будет неточно показывать.
2. Диаметр корпуса. 40 мм (мини, для ФРЛ), 50/63 мм (стандарт), 100/160 мм (магистраль, читаемость с расстояния).
3. Резьба подключения. G1/8″ (типовая для ФРЛ малых серий), G1/4″ (стандарт), G1/2″ (большие манометры). Радиальное (сзади) или осевое (снизу) подключение.
4. Класс точности. 2.5 для общего цеха, 1.6 для регулятора давления, 1.0 для метрологии.
5. Условия среды. Стандарт — сухой воздух, 0-80 °C. Глицериновое заполнение корпуса — для вибрирующих линий (защита стрелки).

Подключение в системе

• На регулятор давления — встроенный манометр показывает выход регулятора (после редукции)
• На магистраль до регулятора — отдельный манометр на тройнике для контроля линейного давления
• На пневмоцилиндр — редко, только при отладке (показывает давление в полости)
• На дифференциальный фильтр — мановакууметр или 2 манометра до и после

WAALPC поставляет манометры в комплекте с регуляторами серий AR, BR, AW. Отдельно — под заказ по спецификации.

Часто задаваемые вопросы

Почему манометр показывает разное давление при включении и выключении линии?

Это нормально. При работе компрессора + потребление — давление пульсирует на ±0.5 бар. В покое (нет потребителей) — стрелка стабилизируется. Большой перепад >2 бар — признак утечки или слабого компрессора.

Можно ли использовать гидравлический манометр в пневматике?

Технически — да, диапазоны и резьбы совместимы. Но гидравлические манометры обычно глицериновые (избыточная масса) и имеют класс 2.5-4 (для воды этого достаточно). Лучше пневматический сухой класса 1.6-2.5.

Как часто поверять манометр?

В РФ — каждые 12 месяцев для манометров на оборудовании под давлением (Ростехнадзор). Для рабочих регуляторов в цехе — раз в 2-3 года или при сбое стрелки на 5%+.

Что делать если стрелка манометра «зашкаливает» в начало шкалы?

Превышение диапазона повредило пружину Bourdon. Замените манометр — восстановление невозможно (механическая деформация).

Какое подключение лучше — радиальное или осевое?

Радиальное (сзади) — для встройки в панель/корпус (плоская установка). Осевое (снизу) — для свободной установки на трубопроводе. Функционально одинаковы.
