HVHS

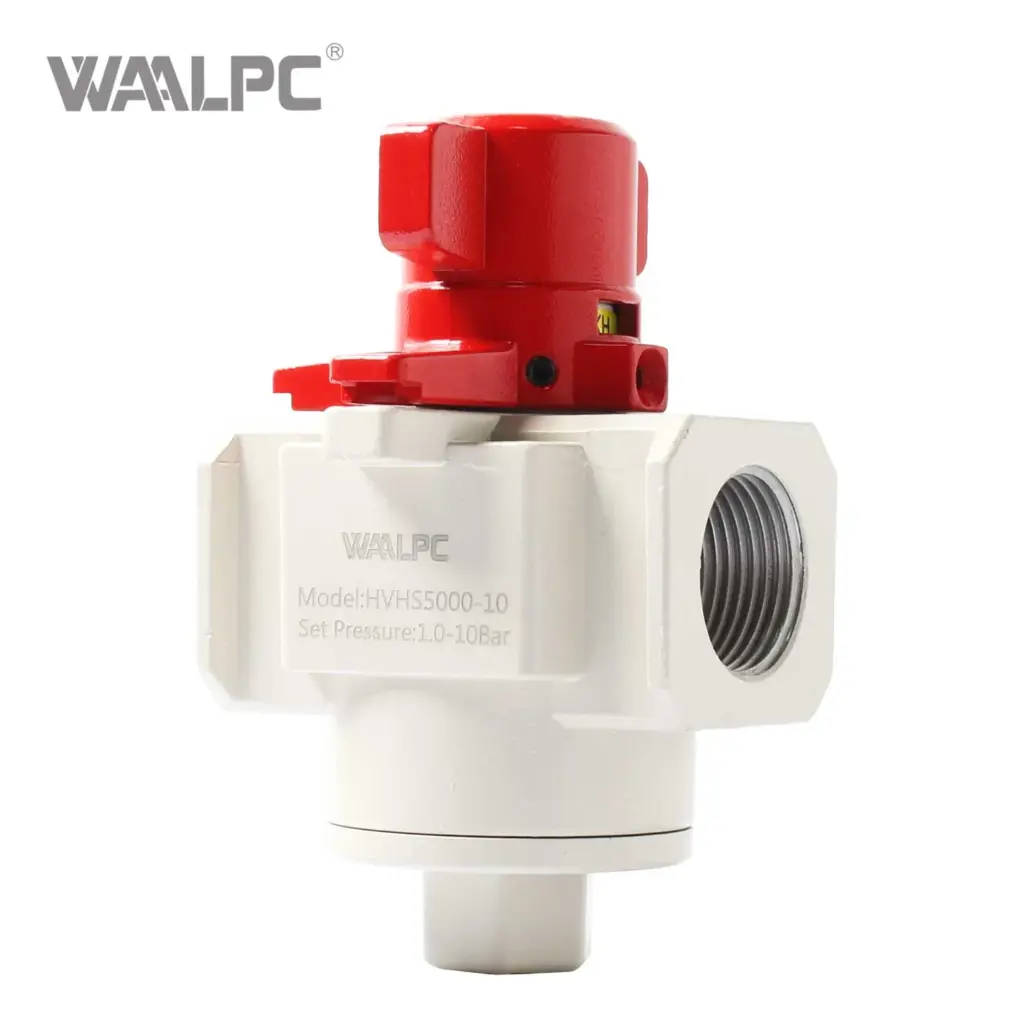

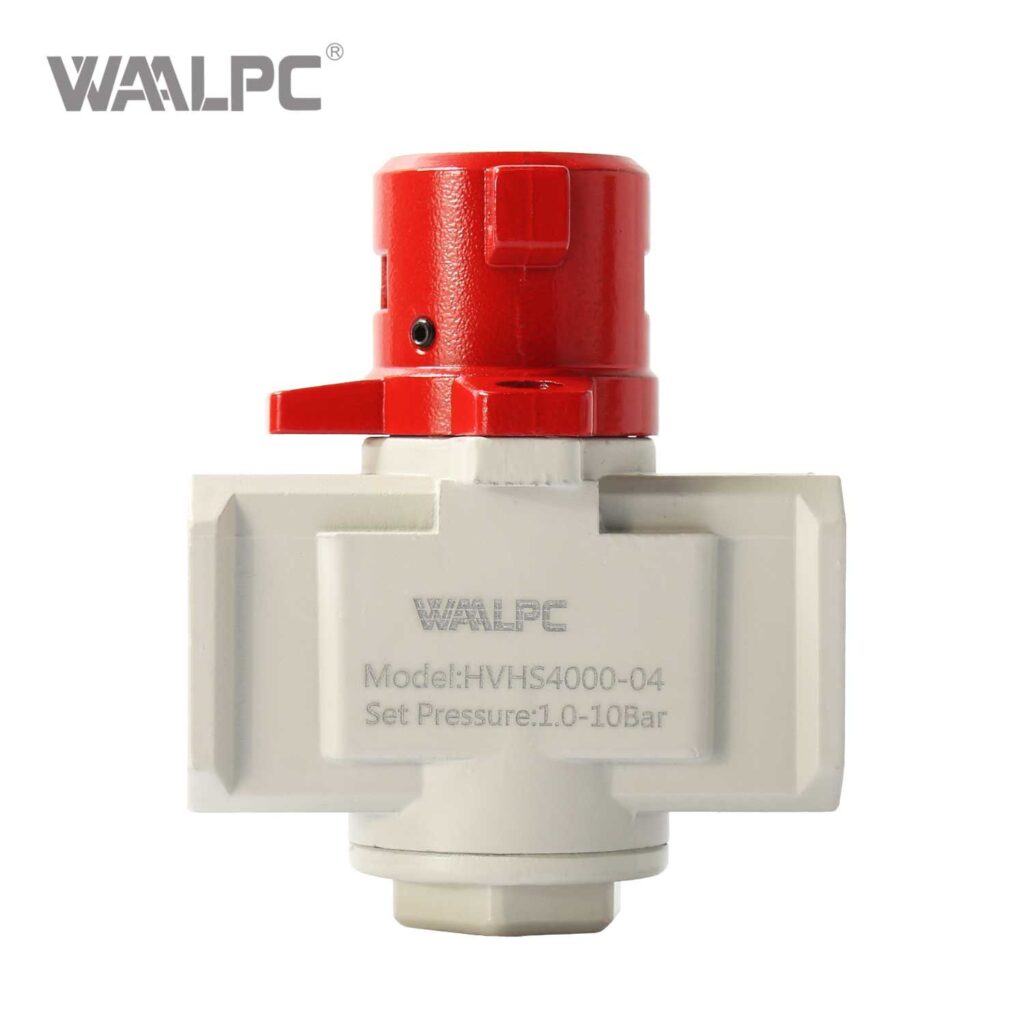

Клапан сброса остаточного давления HVHS

Name: Клапан сброса остаточного давления HVHS
Brand: WAALPC
SKU: HVHS
Availability: InStock

Клапан сброса остаточного давления WAALPC HVHS, порт 01/02/03/06. Поставка 2–4 недели.

Артикулы серии: HVHS200-01, HVHS200-02, HVHS200-03 (всего 24 модификаций)

Клапан сброса остаточного давления HVHS WAALPC HVHS

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Клапан сброса остаточного давления

Серия

HVHS

Материал корпуса

Латунь / алюминий

Рабочее давление

0–1,0 МПа

Рабочая температура

−20…+70 °C

Рабочая среда

Сжатый воздух

Артикул: HVHS200-02

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Для чего нужен сброс давления

HVHS стравливает остаточное давление из системы перед обслуживанием — без этого разборка узла под давлением опасна для персонала.

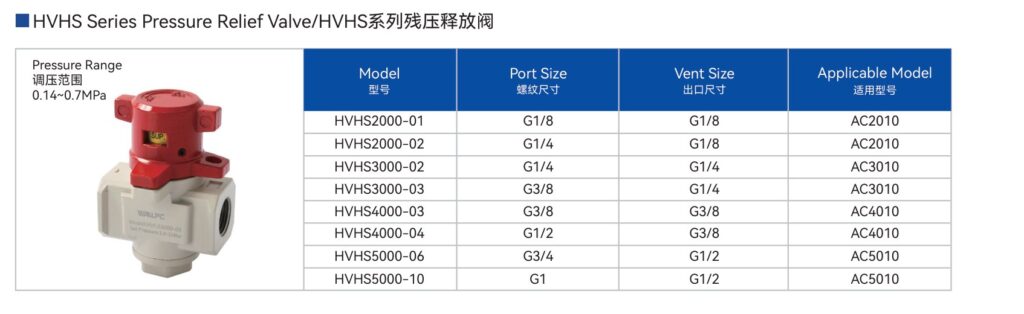

Типоразмеры

200/3000/4000/5000, присоединение 01/02/03/06. Давление до 1,0 МПа, температура 5–60 °C. Поставка 2–4 недели.

Совместимость с импортными аналогами

Совместимый аналог — SMC VHS30-02, WAALPC HVHS (совпадают присоединительные и установочные размеры, серия HVHS).

Как расшифровать артикул HVHS?

Формат: HVHS{типоразмер hvhs}-{присоединение (резьба)}

HVHS — серия
Типоразмер HVHS: 200 / 3000 / 4000 / 5000
Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / G1

Пример: HVHS200-01

Категории: Клапан сброса остаточного давления HVHS

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
HVHS200-01	Ø200 мм, R1/8	1 741 ₽	поставка 2–4 недели	SMC VHS20-01
HVHS200-02	Ø200 мм, R1/4	1 741 ₽	поставка 2–4 недели	SMC VHS20-02
HVHS3000-01	Ø3000 мм, R1/8	2 590 ₽	поставка 2–4 недели	SMC VHS3000-01
HVHS3000-02	Ø3000 мм, R1/4	2 588 ₽	поставка 2–4 недели	SMC VHS30-02 · SMC VHS3000-02
HVHS3000-03	Ø3000 мм, R3/8	2 588 ₽	поставка 2–4 недели	SMC VHS30-03 · SMC VHS3000-03
HVHS3000-04	Ø3000 мм, R1/2	2 590 ₽	поставка 2–4 недели	SMC VHS3000-04
HVHS3000-06	Ø3000 мм, R3/4	2 590 ₽	поставка 2–4 недели	SMC VHS3000-06
HVHS3000-10	Ø3000 мм, ход 10 мм	2 590 ₽	поставка 2–4 недели	SMC VHS3000-10
HVHS4000-01	Ø4000 мм, R1/8	3 540 ₽	поставка 2–4 недели	SMC VHS4000-01
HVHS4000-02	Ø4000 мм, R1/4	3 540 ₽	поставка 2–4 недели	SMC VHS40-02 · SMC VHS4000-02
HVHS4000-03	Ø4000 мм, R3/8	3 535 ₽	поставка 2–4 недели	SMC VHS40-03 · SMC VHS4000-03
HVHS4000-04	Ø4000 мм, R1/2	3 535 ₽	поставка 2–4 недели	SMC VHS40-04 · SMC VHS4000-04
HVHS4000-06	Ø4000 мм, R3/4	3 540 ₽	поставка 2–4 недели	SMC VHS40-06 · SMC VHS4000-06
HVHS4000-10	Ø4000 мм, ход 10 мм	3 540 ₽	поставка 2–4 недели	SMC VHS4000-10
HVHS5000-01	Ø5000 мм, R1/8	6 970 ₽	поставка 2–4 недели	SMC VHS5000-01
HVHS5000-02	Ø5000 мм, R1/4	6 970 ₽	поставка 2–4 недели	SMC VHS5000-02
HVHS5000-03	Ø5000 мм, R3/8	6 970 ₽	поставка 2–4 недели	SMC VHS5000-03
HVHS5000-04	Ø5000 мм, R1/2	6 970 ₽	поставка 2–4 недели	SMC VHS5000-04
HVHS5000-06	Ø5000 мм, R3/4	6 969 ₽	поставка 2–4 недели	SMC VHS50-06 · SMC VHS5000-06
HVHS5000-10	Ø5000 мм, ход 10 мм	6 969 ₽	поставка 2–4 недели	SMC VHS50-10 · SMC VHS5000-10

Совместимо с SMC VHS20-01

Совместимый аналог — наш HVHS200-01, Ø200 мм, R1/8. Цена 1 741 ₽, поставка 2–4 недели.

Совместимо с SMC VHS20-02

Совместимый аналог — наш HVHS200-02, Ø200 мм, R1/4. Цена 1 741 ₽, поставка 2–4 недели.

Совместимо с SMC VHS3000-01

Совместимый аналог — наш HVHS3000-01, Ø3000 мм, R1/8. Цена 2 590 ₽, поставка 2–4 недели.

Совместимо с SMC VHS30-02

Совместимый аналог — наш HVHS3000-02, Ø3000 мм, R1/4. Цена 2 588 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VHS3000-02

Совместимо с SMC VHS30-03

Совместимый аналог — наш HVHS3000-03, Ø3000 мм, R3/8. Цена 2 588 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VHS3000-03

Совместимо с SMC VHS3000-04

Совместимый аналог — наш HVHS3000-04, Ø3000 мм, R1/2. Цена 2 590 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с HVHS?

Фитинги Пневмораспределители Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про HVHS?

Какая тонкость фильтрации?

Стандартно 5, 25 или 40 мкм. 40 мкм — грубая очистка на входе, 5 мкм — тонкая перед точным оборудованием. Тонкость указана в карточке — берите под требования оборудования.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Чем заменить импортный блок воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.

Тип	Клапан ручного сброса остаточного давления
Материал	Латунь / алюминий
Рабочая среда	Сжатый воздух
Рабочее давление	0–1,0 МПа
Рабочая температура	−20…+70 °C
