Блок подготовки воздуха (FRL) AC

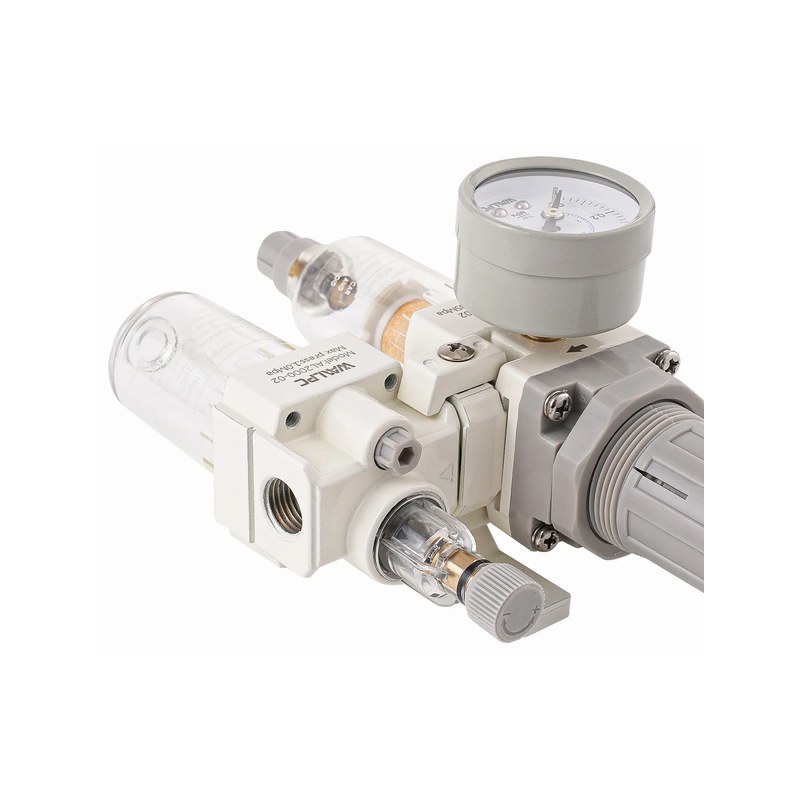

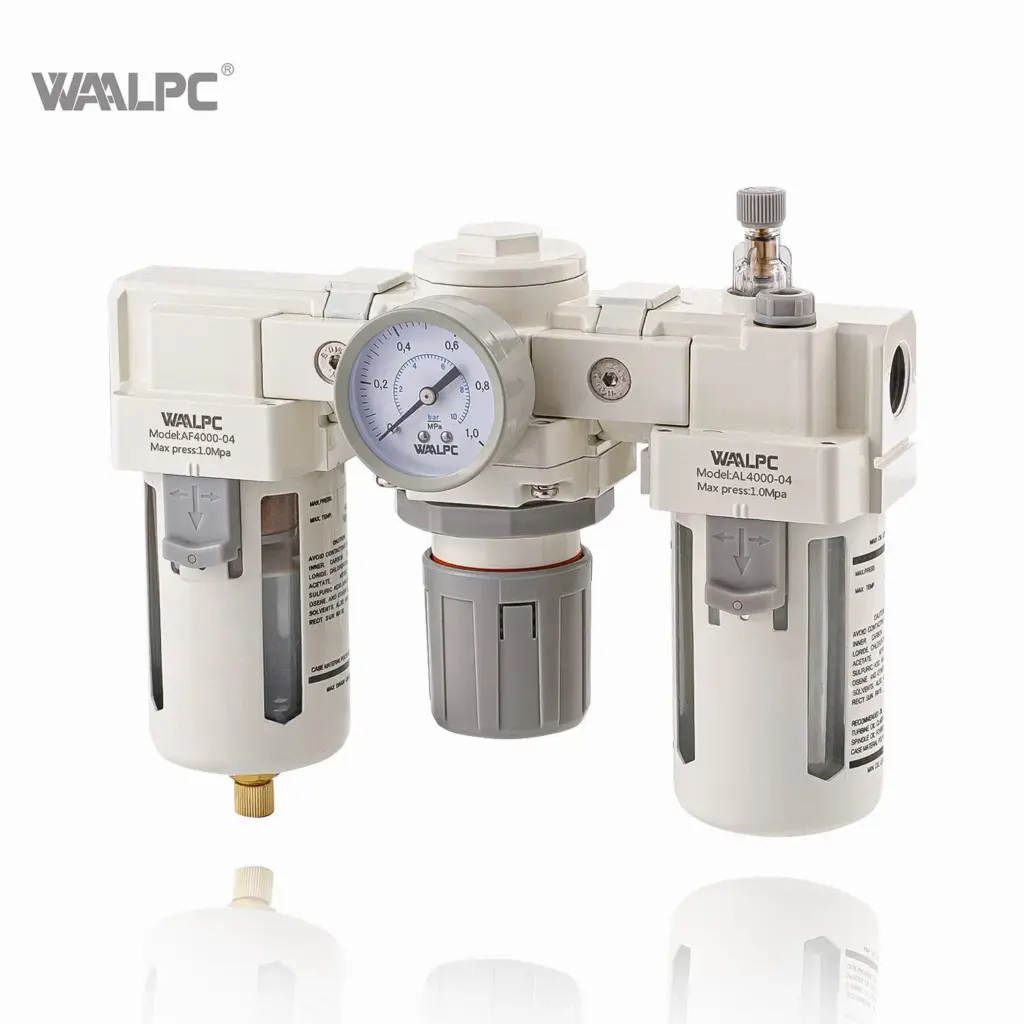

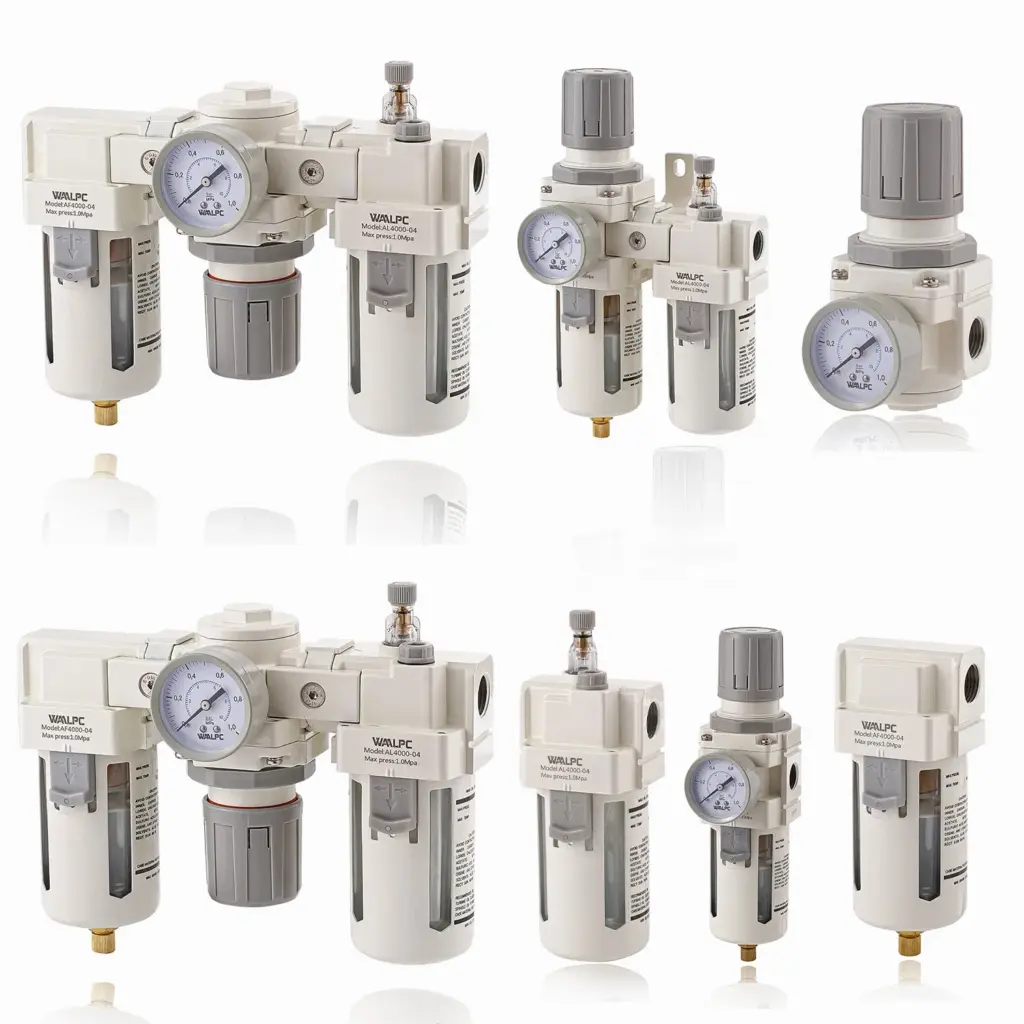

Блок подготовки воздуха WAALPC AC — полная FRL-комбинация (filter + regulator + lubricator) для подготовки сжатого воздуха со смазкой. Применяется для пневмо-инструмента и старых пневмо-приводов требующих смазки.

Варианты по типоразмеру

• AC2010-02 — G1/4″
• AC3010-03 — G3/8″
• AC4010-04 — G1/2″

Технические характеристики

• Тип: F+R+L (filter + regulator + lubricator)
• Рабочее давление: 0…1.0 МПа
• Регулировка выхода: 0.05…0.85 МПа
• Рекомендуемое масло: ISO VG32 (турбинное)
• Фильтрация: 25 мкм
• Тип смазки: масляный туман

Какие технические характеристики и где применяется?

Комбинированный блок подготовки воздуха Waalpc (серия AC)

Серия AC — модульные блоки подготовки воздуха «2 в 1»: фильтр-регулятор + лубрикатор. Конфигурация построена на модулях AW2000 + AL2000 и предназначена для систем, где помимо фильтрации и регулирования давления требуется подача масляного тумана для смазки пневмоинструмента и пневмоцилиндров.

Исполнение: Blank — фильтрация 25 мкм, дренаж полуавтоматический (Semi-auto drain), рекомендованное масло ISO VG32.

Принцип работы (F.R.L. Unit): воздух сначала очищается и стабилизируется по давлению в фильтре-регуляторе, затем проходит через лубрикатор и насыщается мелкодисперсным масляным туманом.

Настройка смазки (Oil Adjustment): инженерная норма 3–5 капель масла на каждые 1000 литров воздуха. Настройку выполнять при стабильном расходе.

Модульная конструкция: элементы соединяются Т-образными креплениями — можно заменить только один модуль без замены всего узла.

Сброс конденсата (Semi-auto drain, Blank): дренаж нормально открытый — без давления конденсат стекает; при превышении ~0.05 МПа клапан закрывается. Удобно для обслуживания при остановке компрессора.

Требования к монтажу: строго вертикальная установка (отклонение более 5° ухудшает работу сифона в лубрикаторе). Лубрикатор размещать не далее 5–8 м от потребителя, иначе масляный туман осядет на стенках трубок.

Совместимость: порт G1/4″, порт манометра G1/8″. Пропускная способность по листу: AC1000 — 90, AC2000 — 500, AC3000 — 2000, AC4000 — 4000 (G3/4 — 4500), AC5000 — 5000 л/мин; AC800-12 — 12 000, AC800-15 — 20 000 л/мин.

Материалы: стаканы — поликарбонат; рекомендуется минеральное масло ISO VG32, избегать агрессивных синтетических масел.

Параметры: диапазон регулировки 0.05 – 0.85 МПа, макс. 1.0 МПа.

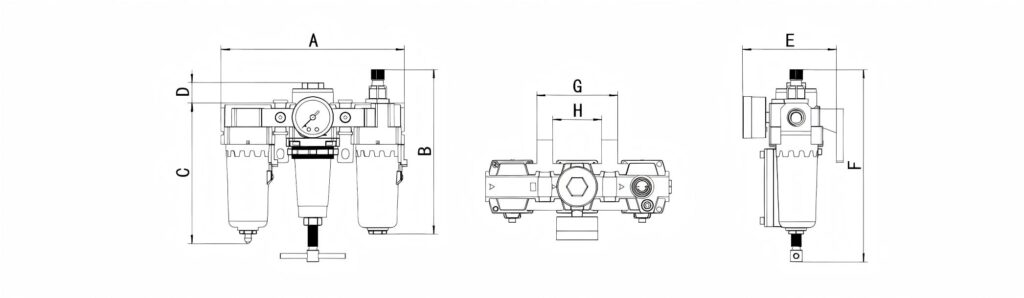

Технические чертежи

Схемы подключения

Графики расхода

Совместимые аналоги

Блоки подготовки воздуха серии AC (WAALPC) — полные FRL-комбинации: фильтр + регулятор + лубрикатор в одном корпусе. По полному коду подтверждена часть пар SMC AC → наша серия AC; для Festo MS серия AC аналогом не считается (там — AFR, AW, GC). Пары других марок сверяем по полному артикулу.

Типоразмер AC2010 = G1/4, AC3010 = G3/8, AC4010 = G1/2. Чужой код сверяют с нашим по полному артикулу — по резьбе и типоразмеру.

Применение

• Центральная подготовка воздуха для всей пневматической системы — AC устанавливается на входе пневматической линии и одновременно фильтрует, стабилизирует давление и смазывает все последующие компоненты.
• Системы с пневматическими инструментами и оборудованием, требующим смазки — перфораторы, шлифмашины, пневмозубила: лубрикатор AC подаёт масляный туман, продлевая срок службы уплотнений и поверхностей скольжения.
• Производственные линии с высоким потреблением воздуха — AC4010 (G1/2) обеспечивает расход до 2500–3000 л/мин при давлении 6 бар, перекрывая потребности большинства цеховых установок.
• Обслуживание компрессорных установок — первая ступень очистки после ресивера: удаление частиц и конденсата перед распределением по цехам.
• Пневматические системы, работающие в запылённых средах — деревообработка, металлообработка, цементные производства: без фильтрации частицы попадают в золотники распределителей и разрушают уплотнения цилиндров.

Монтаж

1. Порядок компонентов: фильтр → регулятор → лубрикатор. В блоке AC этот порядок уже реализован конструктивно. При монтаже убедитесь, что воздух подаётся в правильный торец (стрелка на корпусе).
2. Крепление. Используйте прилагаемый кронштейн или DIN-адаптер. Монтируйте строго вертикально чашами вниз. Крепите к жёсткой поверхности — вибрирующий монтаж расшатывает соединения и ускоряет износ уплотнений регулятора.
3. Заполнение лубрикатора маслом. Используйте только пневматическое масло класса ISO VG32 (турбинное или компрессорное). Заполняйте до метки MAX — не переливайте (масло попадёт в цилиндры). Настройте подачу масла 1–5 капель/мин через смотровое окно.
4. Настройка давления. Разблокируйте регулировочную рукоятку, установите нужное давление по манометру, зафиксируйте. Стандартное рабочее давление пневматики — 4–6 бар.
5. Проверка после запуска. Убедитесь, что масло капает в смотровом окне лубрикатора при работе оборудования. Отсутствие капель — засорён дозирующий игольчатый клапан. Слишком обильное масло (непрерывный поток) — заверните дозирующую иглу на пол-оборота (по часовой стрелке).

Заказ и замена

Для SMC AC часть пар подтверждена по полному коду с нашей серией AC; пары других марок сверяем по полному артикулу. При заказе аналога указывайте типоразмер (2010/3010/4010) и при необходимости — тонкость фильтрации (5 мкм стандарт или 0.3 мкм ultra-high-purity). Замените весь блок при невозможности поддержать давление или при растрескивании чаши; отдельные компоненты меняйте по мере износа — фильтр-элемент каждые 6–12 мес, масло в лубрикаторе по расходу.

Какие исполнения входят в серию AC?

В серии 18 исполнений. Обозначения ряда: AC800-12, AC800-14, AC1000-M5, AC1010-M5, AC1500-01, AC2000-01, AC2000-02, AC2010-01 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение AC?

Узел подбирают по резьбе присоединения и расходу воздуха через линию; для фильтра дополнительно учитывают тонкость очистки. Присоединительный размер уже зашит в обозначении. При сборке в блок все модули берут одного типоразмера — иначе не обойтись без переходника.

Какие импортные обозначения соответствуют AC?

AC — совместимый аналог импортных обозначений: пришлите полный код детали (бренд, серия, размер), и мы сверим его с нашим рядом по присоединительным размерам и параметрам.

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — SMC AC20A-N01 — отличие: у SMC резьба NPT (у нас G); STNC TC1000-M5 — отличие: опции кода (манометр, слив, кронштейн, диапазон давления) выберите в нашей карточке (совпадают присоединительные и установочные размеры, серия AC).

Как расшифровать артикул AC?

Формат: AC{типоразмер ac}-{присоединение (резьба)}

• AC — серия
• Типоразмер AC: 1000 / 1010 / 1500 / 2000 / 2010 / 3000 / 3010 / 4000 / 4010 / 5000 / 5010 / 800
• Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / G1 / G1 1/4 / G1 1/2 / M5
• Исполнения: D / J / W

Пример: AC1000-M5
