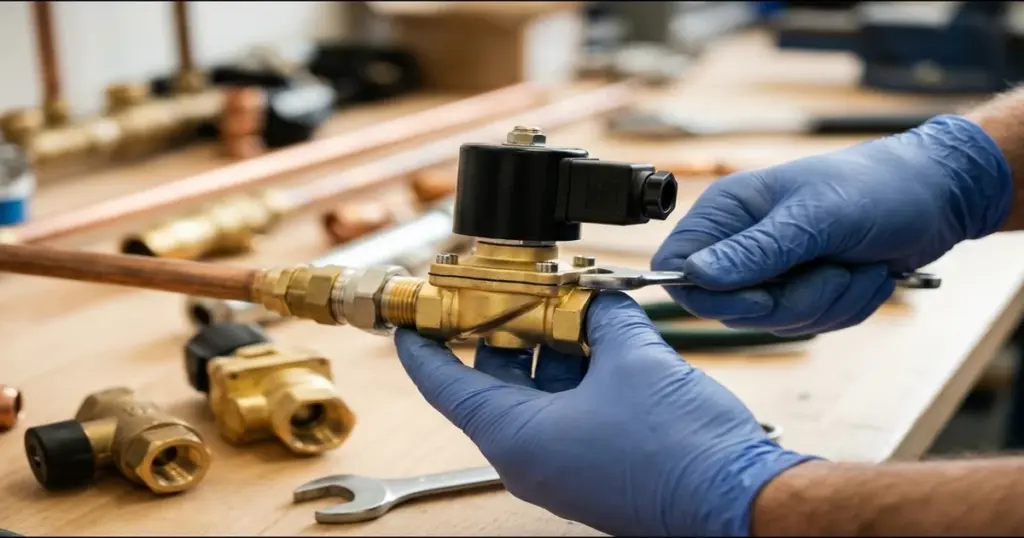

Как подобрать латунный клапан по резьбе и катушке

Краткий ответ: латунный электромагнитный (соленоидный) клапан подбирают по пяти параметрам, и все пять должны совпасть с оригиналом. Резьба присоединения — G1/8, G1/4, G3/8, G1/2, G3/4, G1, G1½, G2 (BSP); ставится без переходников, иначе теряется пропускная способность. Напряжение катушки — 24 В DC или 220 В AC (реже 12/36 В DC, 110 В AC); зашито в суффикс артикула. Среда — вода, сжатый воздух, нейтральные газы, а с уплотнением FKM/PTFE и горячая вода или пар; латунь их держит, агрессивные среды — нет. Логика — нормально закрытый (NC, обесточен — поток перекрыт) или нормально открытый (NO). Тип управления — прямого действия (работает от 0 бар, малый проход) или пилотного (большой проход, но нужно минимальное давление ~1 бар). В каталоге CORNETA.TECH этим параметрам отвечают серии 2W (по данным поставщика 2W025 — прямого действия, от 2W160 — пилотные) и 2L (пилотные); пары с Festo VZWF и SMC VXZ сверяем по полному артикулу. Обе серии входят в раздел «Латунные электромагнитные клапаны» каталога.

Что такое латунный электромагнитный клапан и где он стоит?

Латунный электромагнитный клапан — это запорный клапан с катушкой (соленоидом), у которого корпус выполнен из латуни. По команде электрического сигнала клапан открывает или перекрывает поток среды в трубопроводе. Латунь выбирают не случайно: она стойка к воде, сжатому воздуху, нейтральным газам и умеренно горячим средам, хорошо обрабатывается и держит давление до 10–16 бар при разумной цене. Именно поэтому латунный корпус — стандарт для линий водоподготовки, продувки, подачи воздуха к технологическому процессу и отсечки участков магистрали.

Конструктивно это двухходовой клапан на два положения: 2/2. Есть один вход, один выход и одно проходное сечение, которое электромагнит либо открывает, либо закрывает. От распределителя (5/2 или 5/3, управляющего цилиндром) запорный клапан отличается принципиально — он ничем не управляет, а просто пускает или отсекает поток. По логике покоя он бывает нормально закрытым (2/2 NC — обесточенный клапан перекрыт) или нормально открытым (2/2 NO — обесточенный открыт). По типу управления — прямого действия или пилотный. Эти две пары признаков и есть основа подбора.

Типовые задачи: отсечка воздуха или воды при аварийном останове, дозирование и продувка, заполнение ресивера, переключение веток трубопровода. Всё это — импортозамещаемые узлы: в оригинале обычно стоит Festo VZWF, SMC VXZ или другой латунный клапан, которому нужен совместимый аналог по резьбе, катушке и типу управления. Для воды и воздуха есть также клапаны 2S в формате AirTAC, а для работы под водой — нержавеющие 2S IP68.

Какие пять параметров учитывать при подборе латунного клапана?

Подбор латунного электромагнитного клапана — это сверка пяти характеристик. Пропустишь одну — получишь клапан, который либо не встанет по резьбе, либо не откроется при рабочем давлении, либо потребует переделки шкафа управления. Разложим все пять.

Дальше — по каждому параметру подробно, с таблицами и расчётом на реальном артикуле из каталога.

Как связаны резьба G1/8–G2, присоединение, проход и серия?

У серии 2L резьба трубная цилиндрическая G (BSP); у 2W по данным поставщика — коническая Rc (PT), G или NPT по заказу. Она определяет не только «как прикрутить», но и условный проход DN, а значит и максимальный расход. Ниже — ряд типоразмеров и то, каким проходом и типом управления он обычно закрывается.

Резьба (BSP)	Условный проход DN	Типичный тип управления	Серия WAALPC
Rc1/8	DN6	Прямого действия	2W (малый проход)
Rc1/4	DN8	Прямого или пилотного	2W / 2L
Rc3/8	DN10	Пилотного	2L
G1/2	DN15	Пилотного	2L170-15
G1	DN25	Пилотного	2L200-25
G1½	DN40	Пилотного	2L300-40
G2	DN50	Пилотного	2L500-50

Логика ряда простая и физичная: чем меньше проход, тем легче открыть его напрямую электромагнитом — поэтому мелкие G1/8–G1/4 делают клапанами прямого действия. Чем больше проход, тем большее усилие нужно, чтобы удержать давление — напрямую его уже не осилить разумной катушкой, и большие G1/2–G2 делают пилотными, где основную работу выполняет давление самой линии. Отсюда и первый практический вывод: тип резьбы почти всегда тянет за собой тип управления.

Суффикс в артикуле серии 2L завязан на резьбу порта: у клапана 2L170-15 хвост -15 — резьба G1/2, у 2L200-25 — G1, у 2L300-40 — G1½, у 2L500-50 — G2 (по листу WAAL Selection Manual 2025). Цена растёт с проходом: 2L170-15 — 8 520 ₽, 2L200-25 — 9 190 ₽, 2L300-40 — 13 000 ₽, 2L500-50 — 17 430 ₽. Перевести дюймовую резьбу оригинала в миллиметры и сверить проход удобно в таблице резьб BSP: G против R в миллиметрах.

Прямого действия или пилотный — какая главная развилка?

Это самый частый источник ошибок при подборе. Оба типа латунные, оба 2/2 NC, оба с катушкой — но открываются они по-разному, и один не заменяет другой вслепую.

Прямого действия (2W)

Электромагнит → плунжер

от 0 бар

Катушка мощная (8–25 Вт), греется при удержании. Малый проход. Открывает даже пустую магистраль.

мин. давление

Пилотного (2L)

Пилот → линия → плунжер

от ~1 бар

Катушка слабая (2–5 Вт), почти не греется. Большой проход, давление до 10–16 бар.

Клапан прямого действия. Электромагнит напрямую поднимает запорный плунжер. Усилие катушки должно преодолеть давление в линии — поэтому катушки мощные (8–25 Вт), а максимальное давление ограничено (типично до 6 бар при G1/4). Плюс — открывается при любом давлении, вплоть до нулевого: можно пустить среду в пустую, ненагруженную магистраль. Минус — высокий ток и нагрев катушки при длительном открытом состоянии. У нас это 2W025 (по данным поставщика); 2W160 и крупнее — пилотные.

Клапан пилотного действия. Электромагнит управляет маленьким пилотным каналом, а основной плунжер поднимает давление самой линии. Катушка слабая (2–5 Вт), греется минимально, рабочее давление магистрали — до 10–16 бар при большом проходе. Минус — клапан не откроется, пока давление в линии ниже минимального (обычно 0,5–1,2 бар): пилотного давления не хватит, чтобы поднять плунжер. Это серия 2L. Подробный разбор перехода с импортного пилотного клапана на 2L — в статье переход с запорного клапана MN1H на WAALPC 2L500.

Практический критерий один: есть ли в цикле моменты с давлением ниже ~1 бар. Если да (продувка, сброс, наполнение с нуля) — нужен клапан прямого действия (у 2W принцип управления сверяйте по паспорту исполнения: в листе WAAL он не указан). Если линия всегда под давлением 3–10 бар — берите пилотный 2L, он экономичнее по току и держит больший проход.

Какую катушку выбрать — 24 В DC или 220 В AC — и как рассчитать ток?

Второй ключевой параметр — катушка. У латунных клапанов напряжение зашито в суффикс артикула: DC24V, AC220V и т. д. Выбор диктует шкаф управления: если клапаном командует ПЛК с дискретными выходами 24 В постоянного тока — берут катушку 24 В DC; если управление идёт релейной автоматикой от сети — 220 В AC. Перепутанный род тока недопустим: катушка постоянного тока на переменном напряжении гудит и перегревается, а катушка переменного на постоянном — сгорает.

Практически важно заранее прикинуть, какой ток потянет выход, реле или предохранитель. Для катушки это делается за одну строчку из мощности:

Расчёт на реальном артикуле. Возьмём пилотный клапан 2L170-15 (резьба G1/2, цена 8 520 ₽ по каталогу) с типовой для пилотной катушки мощностью около 4 Вт:

• Катушка 24 В DC: I = P / U = 4 / 24 ≈ 0,17 А (170 мА). Такой ток спокойно тянет дискретный выход ПЛК — обычно до 0,5 А на канал.
• Катушка 220 В AC: I = P / U = 4 / 220 ≈ 0,018 А (18 мА) по установившемуся току. У переменного тока есть ещё пусковой бросок в несколько раз выше — его учитывают при выборе реле.
• Для сравнения, будь это клапан прямого действия с катушкой 12 Вт на 24 В DC: I = 12 / 24 = 0,5 А — это уже верхняя граница типового выхода ПЛК, часто требуется промежуточное реле.

Вывод по числам: пилотный латунный клапан по току почти не нагружает автоматику, а мощный клапан прямого действия может потребовать отдельного реле или более сильного выхода. Цена от напряжения катушки не зависит — базовый артикул стоит одинаково и с DC24V, и с AC220V, меняется только катушка. А вот проверить исправность катушки уже установленного клапана мультиметром (сопротивление обмотки, обрыв, межвитковое замыкание) можно по методике из статьи как проверить электромагнитный клапан мультиметром.

Как рассчитать расход по пропускной способности Kv на реальном клапане?

Резьбу подобрали — но убедиться, что клапан пропустит нужный поток, надо через пропускную способность Kv. Это паспортный коэффициент расхода: по определению Kv численно равен расходу воды в м³/ч, который клапан пропускает при перепаде давления 1 бар. Оценить реальный расход при другом перепаде можно по формуле:

Расчёт на реальном артикуле. Для 2L Kv в листе WAAL не указан, поэтому дальше считаем на условном значении для латунного клапана G1/2. Возьмём тот же 2L170-15 (G1/2, 8 520 ₽) с условным (для расчёта) Kv = 5 м³/ч и перепад на клапане Δp = 2 бар:

• Q = Kv · √Δp = 5 · √2 = 5 · 1,41 ≈ 7,1 м³/ч по воде.
• Переведём в привычные литры: 7,1 м³/ч ≈ 118 л/мин воды — этого достаточно для большинства линий продувки и подачи.
• При меньшем перепаде Δp = 0,5 бар: Q = 5 · √0,5 = 5 · 0,71 ≈ 3,5 м³/ч (≈ 59 л/мин) — расход падает вместе с перепадом.

По сжатому воздуху пересчёт другой (газ сжимаем), но принцип тот же: больше Kv — больше расход. Если оригинал стоял на G1/2 с известным расходом, а аналог берётся с тем же Kv — линия отработает без потери производительности. Подробнее о переводе Kv в Cv и в скорость потока — в разборе расчёта Kv/Cv и скорости срабатывания, а потери давления на участке — в калькуляторе потерь давления.

Какие среда и уплотнение нужны — вода, воздух, пар?

Латунный корпус сам по себе стоек к воде, воздуху и нейтральным газам, но рабочую среду и температуру определяет не корпус, а материал уплотнения затвора. Именно уплотнение задаёт верхнюю границу температуры и совместимость с горячей водой или паром.

Практическое правило: под среду подбирают уплотнение, а не корпус. Для воздуха и воды в отапливаемом цехе достаточно стандартного NBR. Для горячей воды или воздуха с маслом — FKM. Для пара нужно специсполнение с термостойким затвором и катушкой, рассчитанной на длительный нагрев, — такие позиции сверяют отдельно по паспорту; в каталоге CORNETA.TECH под эту задачу есть отдельная высокотемпературная серия PU220. Чего латунь не терпит вообще: кислоты, щёлочи, морскую и деминерализованную воду, агрессивные химикаты — там нужен корпус из нержавеющей стали, а не латуни.

Какие серии 2W и 2L WAALPC есть — как выглядит таблица?

В каталоге CORNETA.TECH латунные запорные клапаны представлены двумя сериями — по типу управления. Это и есть готовые совместимые аналоги импортных латунных соленоидов.

Серия	Тип управления	Логика	Резьба	Среда	Особенность
2W	2W025 — прямого, от 2W160 — пилотного (данные поставщика)	2/2 NC	Rc1/8–Rc1	воздух, вода, нейтральные газы	Минимальное давление открытия — по паспорту
2L (2L170/2L500)	Пилотного действия	2/2 NC	G3/8–G2	воздух, вода	Мин. давление ~1 бар, слабая катушка, большой проход

Ценовой ориентир по пилотной серии 2L: 2L170-15 (G1/2) — 8 520 ₽, 2L200-25 (G1) — 9 190 ₽, 2L300-40 (G1½) — 13 000 ₽, 2L500-50 (G2) — 17 430 ₽; крупные проходы и опции — до 17 430 ₽. Серия 2L (2L170 и более крупный 2L500) закрывает большинство задач отсечки и подачи на линиях под постоянным давлением. Серию 2W берут там, где нужна работа при нулевом или очень низком давлении. Подобрать типоразмер под резьбу, среду и давление помогает онлайн-подборщик клапана.

Какие совместимые аналоги импортных латунных клапанов есть?

Латунный соленоидный клапан — один из самых частых узлов в списках на импортозамещение. Чаще всего в оригинале встречаются:

• Festo VZWF — мембранные клапаны с принудительным управлением (работают от нулевого перепада) для воды, воздуха и нейтральных сред, резьба G1/4–G2. Пилотная серия WAALPC 2L им не аналог по типу управления — пару сверяем по полному артикулу.
• SMC VXZ — латунные соленоидные клапаны для воды, воздуха, масла и пара, широкий ряд проходов и уплотнений. Под них подбирают 2L (пилот) или 2W (прямого действия) в зависимости от рабочего давления.

Подбор аналога всегда идёт по всем пяти параметрам сразу: резьба, катушка, среда, логика NC/NO, тип управления. Совпали пять — клапан встаёт на место оригинала без переделки. Разошёлся один параметр (например, у оригинала прямое действие, а в аналоге пилот) — это уже аналог с оговорками, который нужно зафиксировать в техническом задании. Найти совместимый аналог по артикулу оригинала можно через поиск аналога импортного клапана, а сверить единицы (Kv ↔ Cv, л/мин ↔ м³/ч, бар ↔ МПа) — в конвертере единиц.

Как защитить катушку 24 В от выбросов напряжения — защита катушки 24 В DC.

Чем отличаются Kv и Cv — разница Kv и Cv.

Какие вопросы чаще всего задают про латунные электромагнитные клапаны?

Как подобрать латунный электромагнитный клапан по резьбе

Резьбу оригинала (G1/8, G1/4, G3/8, G1/2, G3/4, G1, G1½ или G2 — BSP) переносят в аналог без изменений, без переходников. Резьба задаёт условный проход DN и максимальный расход: G1/2 — это DN15, G1 — DN25, G2 — DN50. Мелкие проходы G1/8–G1/4 обычно делают клапанами прямого действия (серия 2W), крупные Rc1/2–Rc2 — пилотными (серия 2L). Если резьба оригинала дюймовая (NPT) или коническая (R), сверьте её с цилиндрической G по таблице резьб, чтобы не потерять герметичность и пропускную способность.

Клапан прямого действия или пилотный — что выбрать

Смотрят на минимальное рабочее давление в цикле. Если в схеме есть моменты с давлением ниже примерно 1 бар (продувка, сброс, наполнение магистрали с нуля) — нужен клапан прямого действия (2W): он открывается при любом давлении, включая нулевое. Если линия всегда под давлением 3–10 бар — берут пилотный (2L): у него слабая катушка, малый нагрев и больший проход, но он не откроется, пока давление ниже минимального (0,5–1,2 бар). Перепутать типы — значит либо получить клапан, который не открывается на низком давлении, либо переплатить за мощную катушку там, где хватило бы пилотной.

Какое напряжение катушки выбрать — 24 В или 220 В

По шкафу управления. Если клапаном командует ПЛК с дискретными выходами 24 В постоянного тока — берут катушку 24 В DC. Если управление релейное от сети — 220 В AC. Напряжение зашито в суффикс артикула (DC24V, AC220V), и на цену клапана оно не влияет — меняется только катушка. Ток катушки прикидывают по формуле I = P / U: пилотный клапан 4 Вт на 24 В потребляет около 0,17 А и легко тянется выходом ПЛК, а мощный клапан прямого действия 12 Вт даёт уже 0,5 А и часто требует промежуточного реле.

Можно ли ставить латунный клапан на воду и на пар

На воду — да, латунь стойка к холодной и тёплой воде, это одно из основных применений. На пар — только в специсполнении: корпус латунный, но затвор должен быть с термостойким уплотнением (PTFE), а катушка рассчитана на длительный нагрев (класс H). Рабочую среду и температуру определяет не корпус, а материал уплотнения: NBR держит воздух и воду до +80 °C, FKM — горячую воду и масло до +120…150 °C, для пара нужен PTFE (сравнение уплотнений NBR, FKM и полиуретана — в отдельной статье). Чего латунь не терпит: кислоты, щёлочи, морскую и деминерализованную воду — там нужна нержавеющая сталь.

Чем отличается NC от NO у запорного клапана

Логикой в обесточенном состоянии. Нормально закрытый (2/2 NC) без питания перекрыт — поток идёт только при поданном сигнале; это самый частый вариант для отсечки, где при пропадании питания линия должна закрыться. Нормально открытый (2/2 NO) без питания открыт — поток перекрывается только по команде. Перепутать NC и NO нельзя: это инвертирует всю логику работы линии при отключении питания и может привести к аварийному сценарию вместо безопасного. Тип оригинала переносят в аналог строго без изменений.

Какой расход пропустит латунный клапан G1/2

Расход считают через паспортную пропускную способность Kv по формуле Q = Kv · √Δp (для воды, Q в м³/ч, Δp в бар). У латунного клапана G1/2 Kv обычно порядка 4–6 м³/ч; для конкретной серии — по паспорту. Например, при Kv = 5 м³/ч и перепаде 2 бар расход по воде составит около 7,1 м³/ч (примерно 118 л/мин), а при перепаде 0,5 бар — около 3,5 м³/ч. По сжатому воздуху пересчёт другой (газ сжимаем), но принцип сохраняется: чем больше Kv, тем больше поток. При подборе аналога достаточно сохранить резьбу и Kv оригинала — тогда линия отработает без потери производительности.

Какие материалы пригодятся ещё?

• Категория «Латунные электромагнитные клапаны» — 78 SKU
• Серия 2W — запорные клапаны 2/2
• Серия 2L — клапаны пилотные
• Электромагнитные клапаны WAALPC — весь каталог
• Переход с запорного клапана MN1H на WAALPC 2L500
• Как проверить электромагнитный клапан мультиметром
• Резьба BSP: G против R — таблица размеров в мм
• Расчёт Kv/Cv и скорости срабатывания
• Поиск аналога импортного клапана по артикулу
• Онлайн-подборщик клапана
• Конвертер единиц измерения
• Калькулятор потерь давления

Подбираете аналог импортным латунным клапанам — Festo VZWF, SMC VXZ или другим? Пришлите список артикулов оригиналов любым столбцом, хоть фото шильдиков с резьбой и напряжением катушки. В ответ получите таблицу по 3 категориям: точное соответствие (совместимый аналог по резьбе и катушке), аналог с оговорками, не наш профиль — с ценой, резьбой, типом управления и напряжением по каждой позиции. Срок — 1 рабочий день для типового списка. Начать можно прямо сейчас: каталог латунных клапанов 2W/2L и поиск аналога по артикулу оригинала. Это инженерный консалтинг по подбору аналога импортной пневматики, а не просто продажа коробки.

Почему при «среде не воздух» три независимые оси нельзя подменять одну другой?

Запрос «клапан на воду, температура под 150, зона взрывоопасная» звучит как одно требование, а на деле это три разные оси. Каждая решается своим исполнением и стоит своих денег. Подмена одной оси другой — самая дорогая ошибка при подборе.

Ось	Что определяет	Варианты
Корпус	Стойкость к среде и к внешним условиям	Латунь · нержавеющая сталь
Уплотнения	Потолок температуры и совместимость со средой	NBR · FKM · PTFE
Защита катушки	Условия установки: пыль, влага, взрывоопасная зона	IP65 · IP68 · взрывозащищённое исполнение

Температуру задаёт не корпус, а уплотнение. Нержавеющий корпус с уплотнением NBR не станет высокотемпературным. И наоборот: латунный корпус с PTFE держит температуру выше, чем нержавеющий с NBR.

Что у нас есть и чего нет

Для воды, влажных цехов и установки под водой — серия 2S в нержавеющем корпусе, от 2 750 ₽, и исполнение 2S с защитой IP68 из стали SS304, от 6 380 ₽. Срок — в карточке.

Взрывозащищённого исполнения катушки у нас нет. Если объект во взрывоопасной зоне — мы говорим об этом сразу и не подставляем обычное исполнение IP65. Обычная катушка вместо взрывозащищённой — это не экономия на разнице в цене, это авария. По таким задачам направляем к профильному поставщику.

Почему ошибку не видно по названию

Базовое исполнение и исполнение под среду отличаются суффиксом в обозначении, а не названием изделия. Человек берёт позицию по цене базового артикула, не заметив, что уплотнение обычное. Выясняется это на объекте.

Поэтому подбор мы начинаем с трёх вопросов: какая среда, какая температура, где стоит катушка. Ответы на них определяют исполнение однозначно.
