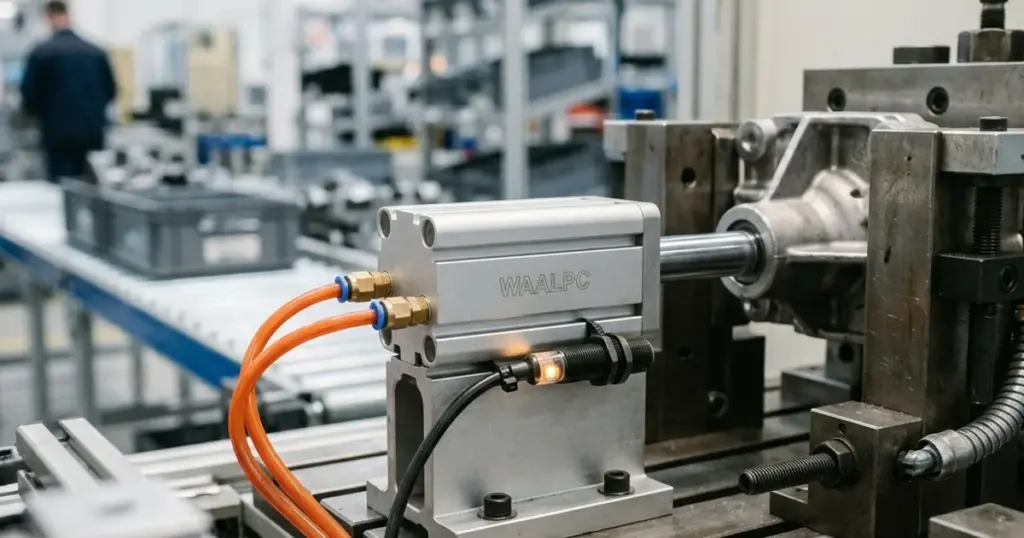

Магнитный пневмоцилиндр — это обычный пневмоцилиндр, у которого на поршне запрессовано кольцо из постоянного магнита. Сам цилиндр от этого не работает иначе: магнит нужен не приводу, а автоматике. Снаружи, в паз или на хомут корпуса, ставится бесконтактный датчик положения, который через немагнитную стенку «видит» проходящий поршень и выдаёт сигнал в контроллер — цилиндр вышел в крайнее положение. Без магнита такой датчик работать не будет. В артикуле магнитное исполнение обозначается суффиксом: у цилиндров формата Festo это -A (например DSNU-…-A, DSBC-…-A), у компактных формата SMC/AirTAC — -P. В каталоге WAALPC магнитный поршень несут тысячи позиций цилиндров, а под них есть датчики положения серий D-M9 и CS1 от 280 ₽.
Зачем на поршень ставят магнит
В автоматике почти всегда нужно знать не «что цилиндр есть», а «где сейчас его шток»: выдвинут, втянут, дошёл до упора. Раньше это решали механическими концевыми выключателями — рычажок, который зажим или каретка физически задевает в конце хода. Концевик изнашивается, ломается от удара, требует регулировки и места для установки. Магнитный поршень снимает эту проблему: положение определяется бесконтактно, ничего не касается движущихся частей.
Работает связка так. На поршне сидит кольцевой постоянный магнит, намагниченный по оси. Он движется вместе с поршнем внутри герметичной гильзы. Снаружи на корпус крепится компактный датчик. Когда магнит поршня подходит к датчику, магнитное поле замыкает его контакт (или переключает электронный ключ) — на выходе появляется сигнал «есть положение». Два датчика на концах хода дают полную картину: «втянут» и «выдвинут». Контроллер по этим сигналам разрешает следующий шаг цикла — например, «зажим дошёл, можно опускать инструмент».
Поэтому магнитный цилиндр — это не «улучшенный» и не «более мощный» цилиндр. Усилие, скорость и ход у него ровно те же, что у немагнитного собрата того же типоразмера. Магнит — это интерфейс к системе управления, а не элемент привода. Считать усилие по-прежнему нужно по площади поршня: пересчитать под своё давление удобно в калькуляторе усилия пневмоцилиндра.
Как датчик «видит» поршень сквозь стенку
Ключ к пониманию — материал корпуса. Гильзы и крышки пневмоцилиндров делают из алюминиевого сплава, латуни или нержавеющей стали аустенитного класса. Все три материала немагнитны (точнее — парамагнитны): они не экранируют магнитное поле. Постоянный магнит внутри создаёт поле, силовые линии которого свободно выходят наружу сквозь стенку и достигают датчика в нескольких миллиметрах от корпуса.
Именно поэтому конструкция бесконтактная и герметичная: в стенке нет ни отверстия, ни окна, ни движущегося штока для датчика — сплошной металл, а сигнал всё равно проходит. Если бы корпус был из обычной (ферромагнитной) стали, она замкнула бы поле на себя и наружу почти ничего не вышло бы — датчик не сработал бы. Отсюда практическое следствие: магнитные датчики положения рассчитаны только на цилиндры с немагнитным корпусом, и ставить их на стальную гильзу бессмысленно.
- vmax
- предельная скорость поршня, при которой сигнал ещё формируется, м/с
- Lзоны
- длина зоны срабатывания вдоль хода — участок, на котором магнит держит датчик включённым, мм
- tотклика
- время отклика датчика из паспорта, мс
Проверим на реальном сочетании со склада — электронный датчик D-M9B (серия D-M9, 670 ₽) на компактном цилиндре. Типовая зона срабатывания магнитного датчика вдоль хода — порядка 8–12 мм, время отклика электронного (твердотельного) датчика по паспорту — не более 1 мс. Тогда vmax ≈ 10 мм / 1 мс = 10 м/с. Реальные скорости пневмопривода — 0,1–1 м/с, у быстрых захватов до 1,5 м/с. То есть запас десятикратный: даже более медленный герконовый датчик с откликом в единицы миллисекунд уверенно ловит поршень на любой рабочей скорости. Вывод для практики: скорость почти никогда не ограничивает применимость датчика — критичны правильное позиционирование в пазу и гистерезис срабатывания, а не «успеет или нет». Точные паспортные значения зоны и отклика для конкретного датчика приведены на его карточке в каталоге датчиков положения.
Где в артикуле спрятан магнит: суффикс -A и -P
Это место, где чаще всего ошибаются при подборе. Единой буквы «магнит» в пневматике нет — обозначение зависит от того, под какой формат скопирован цилиндр. Разбирать нужно по прототипу серии, а не угадывать по последней букве артикула.
Практический вывод из этой таблицы простой. Если вы меняете профильный цилиндр Festo DSBC-50-100-A — буква A подтверждает, что оригинал был с магнитом, и в WAALPC-аналоге ту же опцию тоже обозначает -A. Если же в руках компактный SMC-совместимый цилиндр, магнит там штатно заложен в базовое исполнение -P, а суффикс -A будет говорить о сквозном (двустороннем) штоке. Перепутать эти две буквы — значит заказать цилиндр без датчикового кольца там, где оно нужно, либо переплатить за сквозной шток, который не требовался. Подробная расшифровка каждого артикула с чертежом выводится на странице соответствующей серии в каталоге пневмоцилиндров.
Немагнитный цилиндр под магнитный: можно ли добавить магнит
Частый вопрос при ретрофите: «стоит немагнитный цилиндр, а нужна обратная связь — можно ли досверлить или добавить магнит?». Ответ инженерный: штатно — нет. Магнитное кольцо запрессовано на поршень при сборке цилиндра, между уплотнениями, и добраться до него, не разобрав узел, нельзя. Наружные «накладные» магниты на шток или на проушину работают ненадёжно: поле рассеивается, датчик срабатывает нестабильно, положение «плавает».
Правильный путь — заменить цилиндр на магнитное исполнение того же типоразмера. Посадочные и присоединительные размеры у магнитной и немагнитной версии одной серии совпадают: цилиндр встаёт на штатное место с тем же крепежом и той же резьбой штока, добавляется только датчик в паз. Именно поэтому при подборе замены магнит указывают отдельной строкой ТЗ — чтобы аналог сразу пришёл с кольцом, а не потребовал второй закупки.
Геркон или электронный датчик: два типа под один магнит
Магнит на поршне один, а датчиков под него — два принципиально разных семейства. Выбор между ними определяет ресурс, быстродействие и то, с какой автоматикой цилиндр подружится.
| Параметр | Герконовый (reed) | Электронный (твердотельный) |
|---|---|---|
| Принцип | Механический контакт в стеклянной колбе замыкается полем магнита | Электронный ключ на магниторезисторе или элементе Холла |
| Движущихся частей | Есть (контактные пластины) | Нет |
| Ресурс | Ограничен числом переключений контакта | Практически неограничен |
| Быстродействие | Ниже, есть дребезг контакта | Выше, без дребезга |
| Тип выхода | «Сухой» контакт (2 провода), полярность не важна | NPN или PNP, 3 провода |
| Цена | Ниже (CS1 от 280 ₽) | Выше (D-M9 от 670 ₽) |
Практическое правило. Герконовый датчик берут, когда цикл спокойный, число срабатываний за смену умеренное, а на входе — реле или дискретный вход контроллера, которому важна гальваническая развязка «сухого» контакта. Электронный (твердотельный) выбирают на быстрых циклах, при высокой наработке, при работе на транзисторный вход ПЛК и там, где важна повторяемость точки срабатывания без дребезга. Для электронного датчика критично не перепутать тип выхода — NPN или PNP: они не взаимозаменяемы и подключаются по разным схемам. Разбор этого различия — в статье «NPN или PNP: чем отличаются датчики и как не перепутать», а порядок подключения проводов — в материале «Подключение датчика NPN/PNP к ПЛК».
Совместимость: датчик подбирают по типу паза
Магнит на поршне универсален, а вот сам датчик крепится к корпусу по-разному — и именно способ крепления, а не «марка», определяет совместимость. Форм-фактор датчика должен совпасть с посадкой на корпусе цилиндра.
-
1
Тип посадки на корпусе
T-паз (на профильных и компактных квадратных), C-паз или круглый корпус под хомут (у мини-цилиндров и круглых). Датчик под T-паз не встанет на круглый корпус и наоборот. Подбор по пазу разобран в отдельной статье.
- 2Геркон или электронный
Определяется циклом и входом контроллера: «сухой» контакт CS1 на реле и дискретный вход либо твердотельный D-M9 на транзисторный вход ПЛК.
- 3Тип выхода NPN или PNP
Только для электронных. Сверяется со схемой входа ПЛК: перепутанный тип не сработает или повредит вход.
- 4Нормально разомкнутый (NO) или замкнутый (NC)
NO замыкается при подходе магнита, NC размыкается. Для стандартной логики «дошёл до положения» берут NO; NC — под аварийную логику размыкания.
- 5Длина кабеля
В артикуле датчика длина вывода указана в скобках: CS1-J(1.5M) — 1,5 м, CS1-G(2M) — 2 м, D-M9B(3M) — 3 м. Берут с запасом до шкафа, без скруток.
D-M9 — это формат SMC: твердотельные датчики в T-паз, прямой ориентир при замене импортных SMC-цилиндров с их же датчиками. CS1 — формат AirTAC: и герконовые, и электронные исполнения, в том числе с нормально замкнутым контактом (CS1-F-NC). Если у вас уже стоял магнитный датчик определённого типа, при замене цилиндра его чаще всего можно перенести на новый корпус того же формата паза — само магнитное кольцо в новом цилиндре уже есть. Выбор конкретного паза под ваш корпус — в статье «Выбор датчика по типу паза цилиндра», а замена конкретно магнитного D-M9 на совместимый — в разборе «SMT/SME: замена магнитного датчика D-M9».
Сколько датчиков нужно и сколько это стоит
Считать просто. Одно контролируемое положение — один датчик. Типовой цилиндр в автомате контролируют по двум крайним точкам (выдвинут и втянут), значит нужно два датчика на цилиндр. Если контролируется только одно положение (например, только «зажато») — хватит одного.
Геркон CS1, 2 точки
2 × CS1-J(1.5M) по 280 ₽. Бюджетный контроль «втянут / выдвинут»
Электронный D-M9, 2 точки
2 × D-M9B(3M) по 670 ₽. Твердотельный, под ПЛК, кабель 3 м
Геркон с хомутом (круглый корпус)
Hx-21R-STRAP — герконовый датчик со встроенным стяжным хомутом для круглых корпусов без паза
Разница между герконом и электронным датчиком на паре точек — около 780 ₽ на цилиндр. На единичном приводе ей можно пренебречь и взять надёжный твердотельный; на линии из десятков цилиндров с редкими срабатываниями геркон CS1 заметно экономит бюджет. Сам магнитный цилиндр под них — из складской программы: например компактная серия SDA, где магнит идёт в базовом исполнении, стоит от 600 ₽ за типоразмер (серия SDA). Все датчики с ценами и наличием — в каталоге датчиков положения; перевести давление и единицы при расчёте усилия — в конвертере единиц.
Типичные ошибки при работе с магнитным цилиндром
Заказали цилиндр без магнита, а нужен был датчик. Самая частая ошибка снабжения: в ТЗ забыли строку про магнитное исполнение, пришёл немагнитный цилиндр, датчик на него не реагирует. Добавить магнит потом штатно нельзя — только менять цилиндр. Всегда указывайте магнит отдельным требованием и сверяйте суффикс (-A или -P по формату серии).
Перепутали -A и -P. Как разобрано выше, у Festo-серий магнит — это -A, а у компактов SMC/AirTAC -A уже означает сквозной шток, магнит там -P. Подбор по букве без учёта формата ведёт к ошибке комплектации.
Поставили магнитный датчик на стальной корпус. Датчик рассчитан на немагнитную гильзу. На ферромагнитном стальном корпусе поле магнита замыкается на стенку и наружу почти не выходит — датчик молчит или срабатывает нестабильно. Магнитный контроль положения применим только к цилиндрам с алюминиевым, латунным или нержавеющим (аустенитным) корпусом.
Датчик стоит рядом с сильным внешним полем. Соседний электромагнит, катушка распределителя, сварочные кабели или мощный двигатель создают наводки, на которые магнитный датчик может ложно среагировать. Разносите датчик и источник поля, а на ответственных узлах берите электронный датчик — он устойчивее геркона к внешним помехам.
Затянули датчик «намертво» в пазу. Пластиковый корпус датчика и его винт крепления не терпят перетяжки: лопается корпус или срывается резьба хомута. Датчик фиксируют с нормируемым моментом, а точку срабатывания сначала находят, двигая датчик по пазу при подаче давления, и только потом затягивают.
Часто задаваемые вопросы
Что значит магнитный пневмоцилиндр
Это пневмоцилиндр, у которого на поршне запрессовано кольцо из постоянного магнита. Магнит не влияет на усилие или скорость — он нужен для бесконтактного контроля положения: снаружи на корпус ставится магнитный датчик, который через немагнитную стенку ловит проходящий поршень и выдаёт сигнал в контроллер. Без магнита на поршне такой датчик не работает.
Зачем нужен магнит на поршне цилиндра
Чтобы определять положение штока бесконтактно, без механических концевых выключателей. Два датчика на концах хода дают контроллеру сигналы «втянут» и «выдвинут», по которым автоматика управляет циклом. Это надёжнее и компактнее концевиков: ничего не касается движущихся частей и не изнашивается от удара.
Что означает суффикс -A в артикуле цилиндра
Зависит от формата серии. У цилиндров формата Festo (DSNU, DSBC, DNC и подобных) суффикс -A обозначает магнитный поршень — исполнение под датчики положения. У компактных цилиндров формата SMC/AirTAC (SDA, CQ) магнит заложен в базовое исполнение -P, а -A там означает сквозной (двусторонний) шток. Поэтому суффикс всегда сверяют по прототипу серии, а не по одной букве.
Можно ли поставить датчик на обычный (немагнитный) цилиндр
Магнитный датчик положения — нет: ему нужно магнитное кольцо на поршне, которого у немагнитного цилиндра нет, а штатно добавить его нельзя (кольцо запрессовано при сборке). Правильное решение — заменить цилиндр на магнитное исполнение того же типоразмера: посадочные размеры совпадают, цилиндр встаёт на штатное место, добавляется только датчик в паз.
Чем герконовый датчик отличается от электронного
Герконовый (reed) замыкает механический контакт в стеклянной колбе под действием поля магнита: дешевле, даёт «сухой» контакт на 2 провода, полярность не важна, но есть движущаяся часть, дребезг и ограниченный ресурс. Электронный (твердотельный) переключает поле через магниторезистор или элемент Холла: без движущихся частей, быстрее, ресурс практически неограничен, но требует питания и правильного типа выхода NPN или PNP на 3 провода.
Влияет ли магнит на усилие или скорость цилиндра
Нет. Магнитное кольцо — это интерфейс к системе управления, а не элемент привода. Усилие определяется площадью поршня и давлением, скорость — расходом и настройкой дросселей; магнит на них не влияет. Магнитный и немагнитный цилиндр одного типоразмера развивают одинаковое усилие и работают с одинаковой скоростью.
