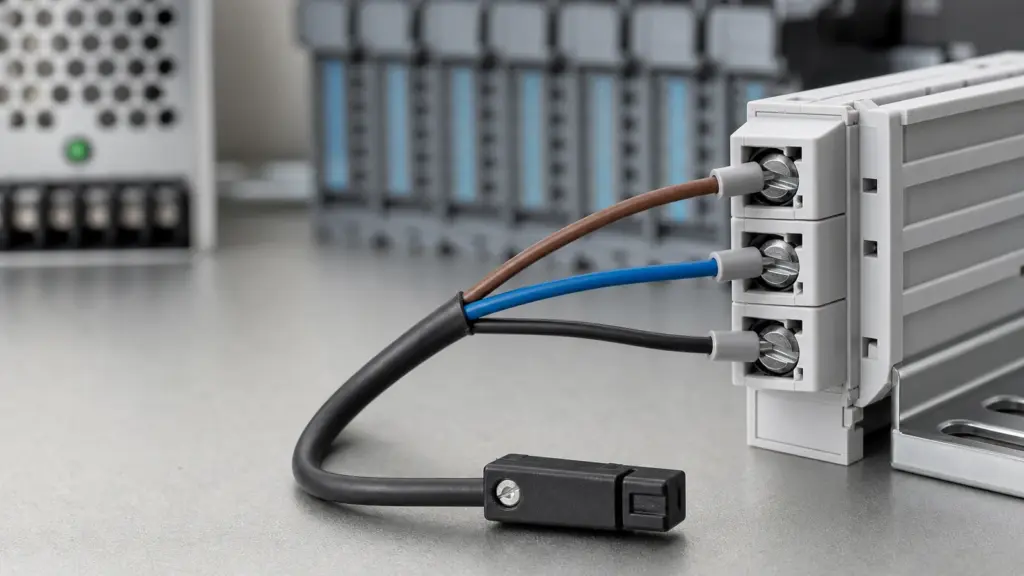

Подключение датчика NPN/PNP — схема и цвета проводов

Подключение датчика NPN/PNP — схема и цвета проводов

Краткий ответ: при подключении датчика NPN и PNP провода читаются так: BN — коричневый (плюс питания, обычно +24 В), BU — синий (минус, общий, 0 В), BK — чёрный (сигнальный выход). Это цветовая маркировка по стандарту IEC; у 3-проводного датчика PNP выход коммутирует «плюс», у NPN — «минус». Всегда сверяйте цвета с паспортом изделия.

Эта статья — про монтаж: цвета проводов и схема подключения датчика. Нужно понять, чем PNP отличается от NPN и какой тип выбрать, — см. PNP или NPN датчик: чем отличаются и какой выбрать.

Схема подключения датчика PNP и NPN

Схема подключения трёхпроводного датчика PNP к входу ПЛК: коричневый провод на +24 В, синий на 0 В, чёрный — сигнал на вход ПЛК
Выход PNP: при срабатывании на чёрный провод подаётся «плюс» питания; вход ПЛК подключён к 0 В.
Схема подключения трёхпроводного датчика NPN к входу ПЛК: коричневый провод на +24 В, синий на 0 В, чёрный — сигнал на вход ПЛК
Выход NPN: при срабатывании чёрный провод замыкается на «минус» (0 В); вход ПЛК подключён к +24 В.

Коричневый провод (BN) — «плюс» питания, синий (BU) — «минус», чёрный (BK) — сигнал. Датчик PNP подключают ко входу ПЛК с общим минусом, NPN — ко входу с общим плюсом.

Товары из статьи

WAALPC CSWAALPC CSДатчик положения: геркон или электронный (по исполнению)от 310 ₽Поставка 3–5 недель · CS1-U(1.5M)
WAALPC DWAALPC DДатчик положения магнитный (геркон / твердотельный)от 400 ₽Поставка 3–5 недель · D-Z73(1.8M)
WAALPC CMSJWAALPC CMSJДатчик положения (геркон)от 510 ₽Поставка 3–5 недель · CMSJ-020(2M)
WAALPC DMSJWAALPC DMSJДатчик положения (твердотельный, электронный)от 520 ₽Поставка 3–5 недель · DMSJ-020(2M)
WAALPC HX-65RWAALPC HX-65Rот 560 ₽В наличии · HX-65R-2M

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Порядок подключения датчика по шагам:

  1. Определить провода. У 3-проводного датчика: коричневый (BN) — питание +24 В, синий (BU) — общий (−/0 В), чёрный (BK) — сигнал (OUT). У 2-проводного только коричневый и синий.
  2. Выбрать логику NPN/PNP. PNP коммутирует на чёрном проводе плюс и подходит для входа ПЛК с общим минусом. NPN замыкает на минус и подходит для входа с общим плюсом.
  3. Подключить питание. Коричневый провод на +24 В DC, синий — на 0 В (общий). Проверить диапазон питания по паспорту датчика.
  4. Подключить сигнал к ПЛК. Чёрный провод (сигнал OUT) на вход ПЛК согласно типу входа. 2-проводный датчик включается последовательно с нагрузкой, соблюдая полярность.

У 3-проводного датчика: коричневый — питание +24 В, синий — общий (−/0 В), чёрный — сигнал (OUT). В PNP датчик коммутирует на чёрном проводе плюс (вход ПЛК подтягивается к +), в NPN — минус (вход подтягивается к общему). 2-проводный датчик включается в разрыв нагрузки; у DC-исполнений, как правило, полярно-зависим (сверяйте по паспорту изделия — универсальные AC/DC модели полярности не требуют). Цвета по стандарту IEC, но всегда сверяйте с паспортом изделия.

Содержание статьи (9 разделов)
  1. Какие цвета проводов у датчика по стандарту IEC?
  2. Как подключить PNP-датчик (3 провода)?
  3. Как подключить NPN-датчик (3 провода)?
  4. Какой датчик WAALPC подключать по этой схеме и есть ли совместимый аналог?
  5. Какие артикулы датчиков есть у WAALPC?
  6. Как подключить датчик к ПЛК?
  7. Какие ошибки чаще всего допускают при монтаже?
  8. Как выбрать и где купить датчик?
  9. Какие вопросы чаще всего задают про подключение датчика NPN/PNP?

Какие цвета проводов у датчика по стандарту IEC?

листайте таблицу вбок →

Буквы Цвет Провод датчика Контакт M8/M12 (3 провода)
BN коричневый + питания (обычно +24 В) 1
BU синий − питания, 0 В 3
BK чёрный выход (сигнал) 4
WH белый второй выход у четырёхпроводных (обычно инверсный) 2
GY серый у части датчиков — вход настройки или выход диагностики, по паспорту 5 (M12, 5 контактов)

Буквенные коды цветов (BN, BU, BK, WH, GY и другие) задаёт стандарт IEC 60757, а назначение проводов и номера контактов разъёмов M8/M12 у бесконтактных датчиков — IEC 60947-5-2. Номера контактов в таблице — для трёхпроводного датчика; у двухпроводного синий провод выведен на контакт 4 (так у AirTAC DMS/CMS по каталогу).

2-проводный датчик имеет только коричневый и синий и включается последовательно с нагрузкой (как «механический контакт»); полярность обязательна у датчиков со светодиодом и у электронных 2-проводных, у голого геркона не важна.

Как подключить PNP-датчик (3 провода)?

+24V ──── BN (коричневый) ──────────┐
                                    [Датчик, выход — транзистор PNP: подаёт «+» на BK]
 0V  ──── BU (синий) ───────────────┘
BK (чёрный, сигнал) ──→ вход ПЛК ──→ общий 0 В

PNP отдаёт «+» в нагрузку → подходит для ПЛК со входами, общими по минусу. Распространён в Европе. Важно: базовый DMSE — твёрдотельный (электронный) 2-проводный датчик, деления на PNP/NPN у него нет; 3-проводный выход NPN или PNP — отдельное исполнение (например, DMSE-NPN(PNP)-020), тип выхода указывайте при заказе.

Как подключить NPN-датчик (3 провода)?

+24V ──── BN (коричневый) ──────────┐
                                    [Датчик, выход — транзистор NPN: замыкает BK на «−»]
 0V  ──── BU (синий) ───────────────┘
+24V ──→ вход ПЛК ──→ BK (чёрный, сигнал)   (общий +24 В)

NPN замыкает на «−» → нагрузка/вход ПЛК подтянут к +24 В. Чаще в азиатской автоматике. Исполнения NPN и PNP (логика выбирается при заказе, не переключателем на корпусе) есть у DMSG и DMSGS.

Какой датчик WAALPC подключать по этой схеме и есть ли совместимый аналог?

Герконовые датчики положения WAALPC — серии CS (27 позиций, цена от 310 ₽) и D (27 позиций, цена от 400 ₽). Если у вас датчик AirTAC серии DMSH или DMSJ, совместимый аналог смотрите на страницах аналогов DMSH и аналогов DMSJ. Магнитные датчики ставят на цилиндры с магнитом на поршне, например на компактные AirTAC ACQ (в нашей серии диаметры 12–100 мм и ход 5–100 мм), или на стандартный профильный DSBC-32-50-PPV-A (суффикс A в коде — магнитный поршень). Геркон под Т-образный паз — например, HX-65R-2M.

Какие артикулы датчиков есть у WAALPC?

Четыре серии датчиков с исполнением выхода NPN/PNP — реальные цены и наличие по каталогу:

листайте таблицу вбок →

Артикул Серия Тип выхода Цена Наличие
DMSE-NPN(PNP)-020(2M) DMSE электронный NPN/PNP 660 ₽ поставка 3–5 недель
Запросить цену
DMSG-NPN(PNP)-020(2M) DMSG электронный NPN/PNP 660 ₽ поставка 3–5 недель
Запросить цену
DMSGS-NPN(PNP)-020(2M) DMSGS электронный NPN/PNP 810 ₽ поставка 3–5 недель
Запросить цену
D-A73NPN(PNP)(1.8M) D исполнение с выходом NPN/PNP 630 ₽ поставка 3–5 недель
Запросить цену

Цены — по каталогу на 20.11.2026; точная цена позиции — в её карточке.

Логика выхода — замыкание на плюс (PNP) или на минус (NPN) — задаётся при заказе: датчик не переключается тумблером на корпусе. Укажите нужную логику в заявке.

Как определить тип выхода датчика, если маркировки нет?

  1. Посчитайте провода: у двухпроводного (коричневый и синий) деления на PNP и NPN нет — это только 3-проводные.
  2. Подайте питание: коричневый — +24 В, синий — 0 В — и приведите датчик в срабатывание (поднесите магнит к датчику цилиндра).
  3. Мультиметром на постоянном напряжении замерьте чёрный провод относительно синего: около 24 В — выход PNP (коммутирует «плюс»).
  4. Если там около 0 В, замерьте чёрный относительно коричневого: около 24 В (знак «минус» на экране — норма) — выход NPN (замыкает на «минус»).

Замер — только в сработавшем состоянии: без срабатывания чёрный провод без нагрузки не подтянут ни к плюсу, ни к минусу, и показание случайно. Результат сверяйте с паспортом изделия.

Как подключить датчик к ПЛК?

  • PNP-датчик → вход ПЛК с общим минусом (типично Siemens с общим M).
  • NPN-датчик → вход ПЛК с общим плюсом.
  • Пример конкретной обвязки для Siemens S7-1200 — в статье датчики положения пневмоцилиндра. По сигналу такого датчика ПЛК включает, например, катушку 24 В DC распределителя 4V210-08-DC24V, который управляет цилиндром.

Какие ошибки чаще всего допускают при монтаже?

  • Перепутаны коричневый/синий провода — питание уходит в обратной полярности; часть датчиков от этого выходит из строя, часть просто не запитывается. Проверяйте мультиметром до подачи 24 В.
  • PNP-датчик подключён ко входу ПЛК под NPN (и наоборот) — сигнал инвертирован или отсутствует: ПЛК «видит» шток там, где его нет, либо не видит вовсе. Смотрите тип входного модуля в его документации, а не только на датчике.
  • Нет подтягивающего резистора — актуально, если сигнал заведён не на штатный дискретный вход ПЛК (там подтяжка обычно встроена), а на логику без неё: для NPN нужна подтяжка к +24 В, для PNP — к 0 В, иначе при разомкнутом транзисторе датчика уровень на входе не определён.
  • Полярность 2-проводного датчика со светодиодом перепутана — индикатор не горит, датчик не срабатывает или остаётся в постоянном замыкании.
  • 2-проводный включён без нагрузки — короткое замыкание или несрабатывание.
  • Питание не 24 В DC — сверьте фактический диапазон в паспорте конкретной модели.

Как выбрать и где купить датчик?

Тип выхода (NPN или PNP) определяется не датчиком, а входом вашего ПЛК: под общий минус берут PNP, под общий плюс — NPN. Какой физический тип датчика взять под задачу — геркон, датчик Холла, — и какая логика выхода вам нужна, разобрано целиком в отдельном руководстве: Датчики положения пневмоцилиндра: геркон vs Холла, PNP/NPN, настройка. Форма корпуса датчика выбирается под профиль паза пневмоцилиндра (например, у компактного SDA-32-20-P-A с магнитным поршнем, суффикс A) — подробности в статье выбор датчика по типу паза. Сравнение логик в формате «что выбрать» — в материале NPN или PNP датчик. Сами герконовые и магниторезистивные датчики положения для цилиндров, включая исполнения NPN и PNP серии D, — в разделе датчики и герконы.

Характеристики датчиков CMS и DMS по каталогу AirTAC. Наши датчики CMS и DMS — совместимые аналоги одноимённых серий AirTAC; значения даны по каталогу AirTAC.

листайте таблицу вбок →

CMS — геркон DMS — 2-проводной DMS — 3-проводной NPN/PNP
Питание 5–240 В AC/DC 10–28 В DC 5–30 В DC
Ток нагрузки до 100 мА 2,5–100 мА до 200 мА
Падение напряжения на датчике до 2,5 В при 100 мА DC (обычный) до 3,5 В до 0,7 В
Частота переключения 200 Гц 1000 Гц 1000 Гц
Температура −10…+70 °C, термостойкий −10…+125 °C −10…+70 °C −10…+70 °C
Степень защиты IP64 IP64 (исполнение W — IP68) IP64 (исполнение W — IP68)

Оборудование WAALPC — в каталоге.

Какие вопросы чаще всего задают про подключение датчика NPN/PNP?

Сколько проводов у магнитного датчика цилиндра?

Чаще 2 или 3: два провода — у геркона и двухпроводного электронного датчика, три — у электронного с выходом NPN или PNP. Например, у DMSHS есть двухпроводное исполнение и исполнение NPN/PNP. Число проводов сверяйте по паспорту конкретной модели.

Можно ли подключить PNP-датчик ко входу ПЛК с общим плюсом?

Нет, такой вход рассчитан на NPN. PNP отдаёт «+» и корректно работает со входом, общим по минусу; при несовпадении логики датчик «не виден».
