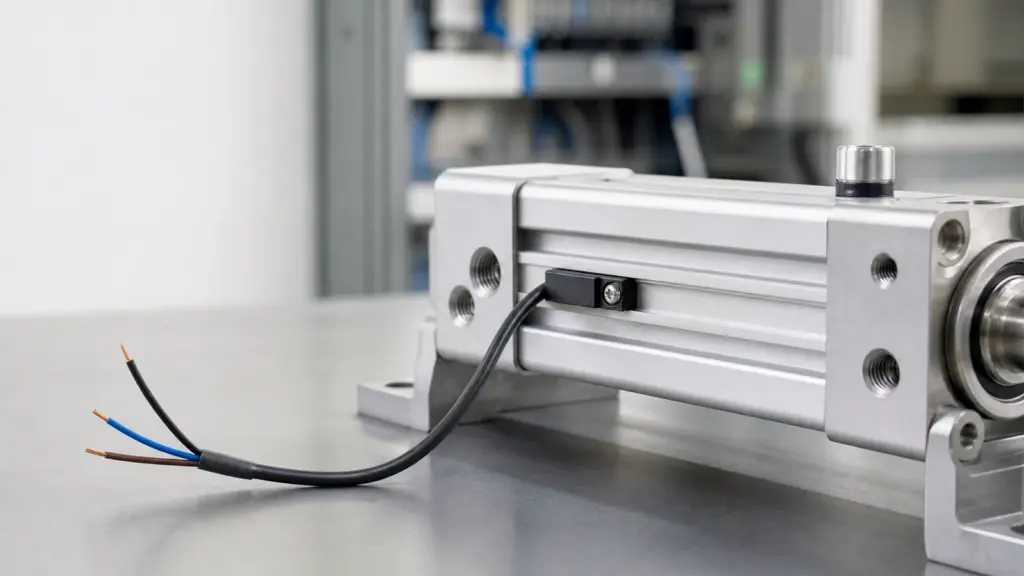

Выбор датчика по типу паза и числу проводов

Выбор датчика по типу паза и числу проводов

Как подобрать датчик по типу паза и числу проводов?

Датчик подбирают по трём признакам: (1) тип посадки на цилиндр — датчик встаёт в продольный паз корпуса (T-паз у профильных цилиндров) либо крепится хомутом на круглой гильзе, где паза нет вовсе; (2) число проводов и схема подключения — два или три провода встречаются у разных типов датчиков; (3) тип выхода — контакт NO/NC у герконового исполнения, двухпроводный электронный выход либо NPN/PNP у соответствующего электронного исполнения под вход ПЛК. Три признака проверяют по каждому — совпадение одного не делает датчик заменой.

Товары из статьи

WAALPC HX-65RWAALPC HX-65Rот 560 ₽В наличии · HX-65R-2M
WAALPC CMSJWAALPC CMSJДатчик положения (геркон)от 510 ₽Поставка 3–5 недель · CMSJ-020(2M)
WAALPC DMSJWAALPC DMSJДатчик положения (твердотельный, электронный)от 520 ₽Поставка 3–5 недель · DMSJ-020(2M)
WAALPC CMSGWAALPC CMSGДатчик положения (геркон)от 520 ₽Поставка 3–5 недель · CMSG-020(2M)
WAALPC DMSGWAALPC DMSGДатчик положения (твердотельный, электронный)от 510 ₽Поставка 3–5 недель · DMSG-020(2M)

Магнитный датчик реагирует на постоянный магнит, встроенный в поршень пневмоцилиндра, и выдаёт сигнал, когда магнит поршня входит в зону срабатывания. Для контроля крайнего положения датчик устанавливают и настраивают в соответствующем месте хода. Посадка датчика зависит от корпуса конкретного цилиндра — у одних есть продольный T-паз под датчик, у других (круглая гильза без паза) датчик садится снаружи на хомуте. Поэтому выбор начинают с посадки, а уже потом переходят к электрической части.

Как датчик садится на цилиндр — в паз или на хомут?

Посадка Где встречается Пример датчика WAALPC
T-паз в профиле корпуса профильные цилиндры DSBC и DFM Hx-65R-2M — датчик-геркон под Т-образный паз, 560 ₽
Без паза — хомут вокруг гильзы круглые цилиндры MAL, DSNU и другие серии без продольного паза Hx-21R-STRAP — магнитный геркон; состав крепления уточняют по исполнению, 870 ₽
Узкий паз конкретной серии компактные и малые цилиндры (например SDA — по описанию карточки серии совместим с герконовыми и электронными датчиками линейки DMSG) датчики серий CS, CMS, D, DMS — таблица ниже

Точный тип паза смотрят в паспорте цилиндра — перекрёстной таблицы «серия цилиндра → серия датчика» в каталоге WAALPC нет, поэтому подбор конкретного исполнения под узкий паз лучше уточнять по артикулу цилиндра, не угадывать по названию.

Какие датчики WAALPC есть в каталоге — геркон и электронный?

В каталоге WAALPC датчики положения разделены на два семейства.

Семейство Серии Логика
Геркон (механический контакт) Герконовые исполнения CS и D, CMSE/CMSG/CMSH/CMSJ, Hx-65R, Hx-21R-STRAP контакт NO/NC; схему индикации и допустимую нагрузку сверяют по паспорту
Электронный (твердотельный) DMSE/DMSG/DMSGS/DMSH/DMSHS/DMSJ, электронные исполнения CS (например с PNPNPN в артикуле) и D (суффикс NPN(PNP)) двухпроводный электронный выход либо NPN/PNP у трёхпроводного исполнения

Крепления датчиков (не сами датчики, а хомуты и клипсы под конкретный паз) идут отдельными позициями: BA, BJ, BM, BMG, BMY, BQ, BS, F, TF, TS — их берут по типоразмеру цилиндра, а не по электрической части.

Сколько проводов бывает у датчика — какие варианты и цены?

У геркона число проводов и тип контакта меняют цену исполнения. На примере серии CS (типоразмер 1, все цены — каталог WAALPC):

  • CS1-E(1.5M) — базовое исполнение, 310 ₽;
  • CS1-E(2M) — тот же контакт, кабель 2 м вместо 1,5 м, 520 ₽;
  • CS1-E-NC(1.5M) — нормально замкнутый контакт, 750 ₽;
  • CS1-E-PNPNPN(1.5M) — исполнение с электронным выходом NPN/PNP на том же корпусе геркона, 590 ₽.

У электронных датчиков серии DMS есть двухпроводные исполнения и трёхпроводные NPN/PNP: например DMSE-020(2M) с двухпроводным электронным выходом — 510 ₽, а DMSE-NPN(PNP)-020(2M) с выбранной при заказе логикой NPN или PNP — 660 ₽. Разница в цене — это разница в электронике, не в кабеле.

Определять число проводов только по отсутствию «NPN» или «PNP» в артикуле нельзя: обозначения зависят от производителя и серии. Сверяют паспортную схему конкретного исполнения. У двухпроводного герконового датчика контакт включают последовательно с нагрузкой; у двухпроводного твёрдотельного DMS — электронный выход с падением напряжения около 3,5 В. Для трёхпроводного исполнения NPN или PNP выбирают под вход ПЛК.

Какую логику выхода выбрать — NPN или PNP?

NPN и PNP — это про то, какой потенциал датчик подаёт на вход контроллера при срабатывании, см. подробный разбор в подключении NPN/PNP и сравнении NPN vs PNP. Герконовый чувствительный элемент замыкает или размыкает контакт; готовый датчик может также содержать индикацию и защитные компоненты. Его подключают по схеме производителя. У электронных датчиков WAALPC NPN или PNP выбирают для соответствующего трёхпроводного исполнения; у линейки DMS есть также двухпроводные электронные варианты.

Как подобрать датчик по шагам?

  1. Определить посадку: есть ли у цилиндра продольный паз (тогда — датчик под паз своей серии) или гильза круглая без паза (тогда — датчик на хомуте, например Hx-21R-STRAP).
  2. Выбрать геркон или электронный датчик — сравнить допустимую частоту коммутации и нагрузку конкретных исполнений; электронный выход подобрать под вход ПЛК.
  3. Выбрать число проводов по схеме датчика и входа контроллера: двухпроводный электронный датчик также формирует сигнал, но требует проверки остаточного напряжения, тока утечки и допустимой нагрузки.
  4. Выбрать NPN или PNP под тип входа контроллера — суффикс в артикуле («NPN(PNP)» в общей позиции каталога требует уточнить нужный вариант NPN либо PNP; эта запись сама по себе не подтверждает переключаемый выход).
  5. Сверить напряжение, ток нагрузки и длину кабеля с карточкой конкретного артикула — данные и цена живые, берутся из каталога WAALPC.

Подбор датчика под конкретную серию и типоразмер цилиндра — пришлите артикул цилиндра, подберём датчик и крепление под него. См. также датчики и герконы для цилиндров и каталог пневмоцилиндров.

Какие вопросы чаще всего задают про выбор датчика по типу паза?

Как понять, какой датчик подойдёт по посадке?

Смотрят на корпус цилиндра: если есть продольный паз — берут датчик под паз своей серии; если гильза круглая без паза (MAL, DSNU и похожие) — датчик крепится хомутом снаружи, например Hx-21R-STRAP.

2 или 3 провода — что выбрать?

Выбор зависит от схемы входа ПЛК и исполнения датчика. Герконовые датчики бывают двух- и трёхпроводными; электронные — двухпроводными либо с отдельными питанием и выходом NPN/PNP. Допустимые частоту, ток и напряжение сравнивают по паспортам.

Чем отличается геркон от электронного датчика при выборе NPN/PNP?

У герконового исполнения коммутирует контакт NO/NC; индикация и защита могут влиять на подключение. NPN и PNP обозначают транзисторные выходы электронных исполнений. Для двухпроводного электронного датчика проверяют его собственную схему подключения; наличие такого выхода нельзя определять только по названию серии.

Подойдёт ли датчик от одной серии цилиндра к другой?

Совпадение посадки необходимо, но для подбора также проверяют магнит поршня, зону срабатывания, напряжение, допустимую нагрузку и схему выхода под вход ПЛК. Точный ответ дают чертежи и паспорта конкретных цилиндра, датчика и крепления.

Какие датчики WAALPC представлены в каталоге?

Из линейки положения — Hx-65R-2M (Т-образный паз, 560 ₽) и Hx-21R-STRAP (магнитный геркон, 870 ₽). Остальные серии (CS, CMS, D, DMS) — наличие и срок в карточках.
