Как посчитать расход воздуха: сколько литров потребляет ваша пневматическая линия

Краткий ответ: среднее потребление цилиндра оценивают по заполняемым объёмам полостей и числу циклов, затем приводят к выбранной атмосфере. В этой статье: сухой идеальный воздух, DIN 1343 — 0 °C и 101,325 кПа абсолютного давления. Формула: Q_DIN = V_цикл × n × (p_абс/p_DIN) × (T_DIN/T), где объём задан в литрах, n — полных циклов в минуту, температуры — в кельвинах. Для отверстия или сопла нужен отдельный расчёт либо характеристика изготовителя — диаметра и одного давления недостаточно.

Товары из статьи

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC ARот 500 ₽Поставка 3–5 недель · AR2000-01

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

WAALPC SFот 100 ₽Поставка 3–5 недель · SF20

В корзину

WAALPC PFБыстроразъёмный штекер (ниппель)
Давление: −0,099…1,0 МПаот 30 ₽Поставка 3–5 недель · PF20

В корзину

Введите код вашего изделияНайти

Где посмотреть расход в каталоге: фильтры AF — от 560 ₽, регуляторы AR — от 500 ₽, блоки подготовки AC — от 1 390 ₽, цилиндры MAL — от 920 ₽, цилиндры DSBC — от 2 970 ₽. Точные значения для вашего исполнения — в паспорте.

Сколько воздуха потребляет один пневмоцилиндр за минуту? А если их 20 на линии? Расчёт расхода воздуха — первый шаг к правильному подбору компрессора и выявлению скрытых потерь. Без расчёта компрессор подбирают наугад: либо не хватает воздуха, либо переплачивают за лишнюю мощность.

В этой статье: формула расхода, таблица по типоразмерам цилиндров, суммарный расход линии, алгоритм подбора компрессора и экономический расчёт стоимости сжатого воздуха.

1. Зачем нужно считать расход сжатого воздуха на предприятии?

Расход воздуха напрямую связан со стоимостью эксплуатации:

У ударного инструмента расход определяют по паспорту и режиму работы: модель двух полостей цилиндра не переносится на него автоматически. Подробнее: пневматическая трамбовка: расход воздуха и энергия удара.

• Подбор компрессора: недостаточная производительность = падение давления в пиковые нагрузки. Завышенная = переплата за оборудование и электричество.
• Выявление утечек: разница между моделью и измерением может включать утечки, неучтённые потребители, мёртвые объёмы и несовпадение опорных условий. Утечки проверяют отдельно.
• Модернизация: добавляете новый станок? Хватит ли текущего компрессора?

Стоимость нормального кубометра воздуха зависит от удельных энергозатрат, тарифа и обслуживания. Условный пример: расход 200–500 нм³/ч по DIN, 8 ч × 250 дней и принятая стоимость 1–2,5 ₽/нм³ дают 0,4–2,5 млн ₽/год. Это расчётные допущения, а не тариф или статистика по предприятиям.

👉 Цилиндры с оптимальным расходом →

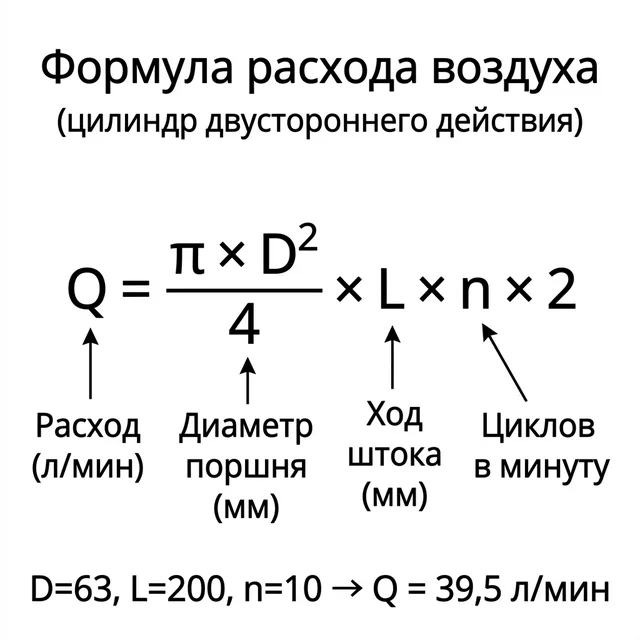

2. Как рассчитать расход воздуха пневмоцилиндра (Формула)?

Q_DIN = V_цикл × n × (p_абс/p_DIN) × (T_DIN/T). Для цилиндра двустороннего действия с одним штоком при одинаковых конечных давлении и температуре в обеих полостях: V_цикл = [πD²/4 + π(D²−d_шт²)/4] × L / 1 000 000 литров. Для заполнения только поршневой полости: V = πD²L / 4 000 000.

где:

• Q_DIN — средний расход, нл/мин по выбранной сухой DIN-базе.
• D и d_шт — диаметр поршня и штока, мм; L — ход, мм.
• n — число полных циклов «выдвижение + возврат» в минуту.
• p_абс = p_ман + p_атм; давления в отношении берут в одной единице.
• p_DIN = 1,01325 бар; T_DIN = 273,15 K. T — температура воздуха в заполняемой полости, K.
• Это модель заполнения геометрических объёмов до заданного состояния: не учтены мёртвые объёмы, соединительные трубки, утечки, противодавление и переходные процессы. При разных состояниях в полостях их потребление приводят отдельно и складывают.

Пример расчёта

Расчётный цилиндр: Ø63 мм, ход 200 мм, 6 бар по манометру, 10 циклов/мин, двустороннее действие. Принято p_атм = 1,01325 бар, p_абс = 7,01325 бар, T = 293,15 K (+20 °C), воздух сухой. Это условия примера, а не паспорт любого цилиндра ISO 15552.

Пояснение для расчёта: сначала показана приближённая модель 2A×L без вычета штока; ниже — поправка для заданного штока. Потери и запас производительности добавляют отдельно по измерениям и профилю работы; единого обязательного коэффициента 1,2–1,3 нет.

Без вычета штока: V_цикл = 2 × (π/4 × 63² × 200) / 1 000 000 = 1,24690 л; Q_DIN = 1,24690 × 10 × (7,01325/1,01325) × (273,15/293,15) ≈ 80,42 нл/мин.

При заданном штоке Ø20 мм модель двух полостей даёт V_цикл ≈ 1,18407 л и 76,36 нл/мин, примерно на 5 % меньше модели без вычета штока. Это сравнение геометрических моделей, не верхняя граница реального расхода: мёртвые объёмы, трубки и потери могут его увеличить.

✓ Для предварительной проверки площади и идеального усилия можно использовать калькулятор усилия пневмоцилиндра; фактическое усилие проверяют с учётом противодавления, трения, нагрузки и условий исполнения.

Как рассчитать расход воздуха через отверстие или сопло по давлению и диаметру?

При истечении через отверстие расход зависит от абсолютных давлений до и после, температуры, свойств газа и геометрии прохода. Одинаковый диаметр сам по себе не подтверждает одинаковую пропускную способность разных сопел.

Для расчёта нужен подтверждённый коэффициент расхода и модель для конкретного отверстия либо расходная характеристика сопла при указанных условиях. Универсальная таблица «диаметр → нл/мин» без этих данных не является паспортом изделия.

Для продувочного пистолета используют характеристику конкретного сопла — расход продувочного пистолета; стоимость потерь считают по измеренному расходу — разбор утечек воздуха. В трубке или шланге проверяют внутренний диаметр, длину, арматуру и допустимое падение давления; наружный размер трубки сам по себе не задаёт расход.

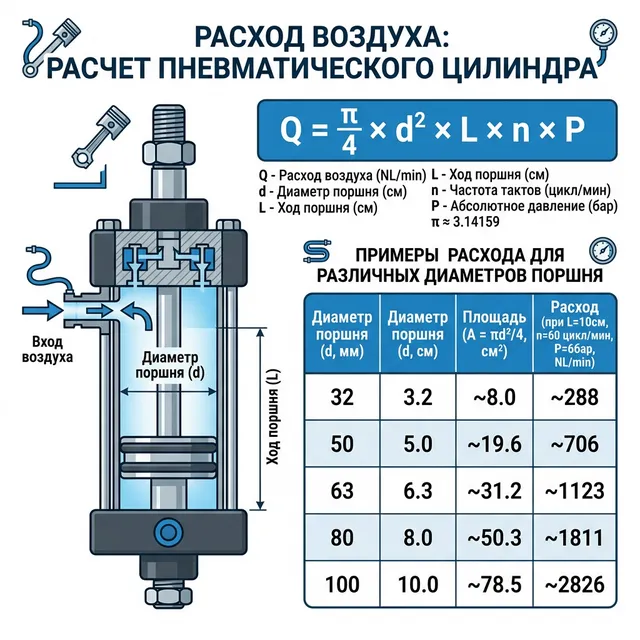

3. Какой расход у типовых цилиндров (сводная таблица)?

Для расчётной строки Ø100 × 300 мм при 30 циклах/мин получается 911,75 нл/мин по DIN. Это среднее геометрическое потребление; мощность двигателя и подачу компрессора по одному этому числу не назначают.

Средний и пиковый расход

Формула даёт среднее за цикл. Для Ø63 × 200 мм при условиях примера заполнение поршневой полости соответствует примерно 4,02082 нл по DIN. Если выдвижение занимает 0,5 с, расход, усреднённый за это движение, равен 4,02082 × 60 / 0,5 ≈ 482,50 нл/мин. Это в шесть раз больше модели среднего 80,42 нл/мин при 10 циклах/мин, но не мгновенный пик: его определяют по динамике наполнения и характеристикам ветви.

Трубку и распределитель проверяют по требуемому расходу во время движения, фактическим давлениям и допустимым потерям. Универсального расхода 4V210 из одного S или Δp нет. Для ресивера проверяют дефицит подачи во времени, длительность пиков, разрешённое падение давления, температуру и последующее восстановление. Условная изотермическая оценка без подкачки: Vрес = V_DIN × (p_DIN/Δp) × (Tрес/T_DIN); для одного указанного выдвижения, Tрес = 293,15 K и Δp = 0,5 бар получаем около 8,74 л. Это иллюстрация запаса воздуха, а не готовый подбор ресивера: проверяют начальное и конечное давления, режим компрессора и повторение ходов. При подходящем накопителе компрессор может покрывать среднюю нагрузку, а краткие пики — ресивер; допустимость решения подтверждают по всему профилю.

4. Как вычислить суммарный расход всей пневмолинии?

Суммируйте расход всех потребителей линии:

Типовые потребители и их расход

✓ Для обдува сравните подходящие сопла при одинаковом требуемом результате. Заявленную экономию проверяют измерением расхода, усилия обдува и длительности включения; эффект конструкции не задаёт одинаковый процент для всех задач.

Формула суммарного расхода

Q_{сред,сумм} = Σ средних расходов потребителей + средние измеренные потери, все слагаемые на одном базисе. Для работы по расписанию средние считают на одном интервале времени.

Запас производительности назначают по неопределённости расчёта, измеренным утечкам, плану расширения и режиму регулирования. Одновременность движений учитывают отдельно для профиля нагрузки и пиков; механическое умножение уже усреднённых расходов на произвольный коэффициент может учесть простои дважды.

👉 Блоки подготовки воздуха для оптимизации расхода →

5. Какой компрессор нужен для обеспечения пневмолинии?

Средний расход — исходная оценка. Он может быть достаточной основой для производительности компрессора при проверенном накоплении воздуха и режиме регулирования, но один универсальный процент запаса не подтверждает работоспособность линии.

⚠ Не путайте FAD и геометрическую производительность. FAD — фактическая подача, пересчитанная к указанным условиям на входе компрессора. Уточняют опорные давление, температуру и влажность, рабочее давление и условия испытания. Стандартный пример входной базы — 20 °C и 1 бар абсолютного давления; это не DIN 1343. Геометрический рабочий объём компрессора не равен измеренной FAD; универсальный объёмный КПД здесь не назначается.

6. Сколько реально стоят утечки и 1 м³ сжатого воздуха?

Формула стоимости 1 м³ сжатого воздуха

Стоимость 1 нм³ по выбранной базе = удельные энергозатраты (кВт·ч/нм³) × тариф (₽/кВт·ч) + обслуживание и осушка (₽/нм³). Все затраты относят к одному периоду и одному нормальному объёму.

Условные допущения примера ниже: все объёмы приведены к выбранной DIN-базе, 8 ч/день × 250 дней/год. Тариф и удельные энергозатраты подставляют по своему предприятию; числа не являются рыночной справкой или паспортом компрессора.

✓ Если устранение утечек уменьшило годовое потребление на 20 % от одного явно заданного исходного объёма при неизменной принятой стоимости нормального кубометра, условные затраты 0,4–2,5 млн ₽/год снизятся на 80–500 тыс. ₽/год. Изменение процентов утечек от разных общих расходов само по себе не даёт эту экономию.

7. Какие единицы измерения расхода бывают — шпаргалка?

Как устроено сопло Вентури — принцип работы сопла Вентури.

8. Какие вопросы чаще всего задают о расходе воздуха?

Как перевести нл/мин в м³/ч?

При одной опорной атмосфере 1 нл/мин = 0,06 нм³/ч. Например, 500 нл/мин по DIN = 30 нм³/ч по DIN. Это перевод единиц объёма и времени; рабочие м³/ч при другом давлении и температуре требуют отдельного пересчёта.

Почему реальный расход больше расчётного?

Геометрическая модель не включает мёртвые объёмы, трубки, утечки и все дополнительные потребители. Также могут различаться опорные условия или фактический цикл. Причину устанавливают измерением и проверкой модели; одинаковый обязательный запас 20–30 % для любой линии не задаётся.

Нужно ли считать расход распределителей?

Да, учитывают подтверждённое потребление управления и утечки конкретного исполнения при заданных условиях. Универсальных 0,5–2 нл/мин на любой распределитель нет; данные берут из документации или измерения на согласованной базе.

Как уменьшить расход без замены оборудования?

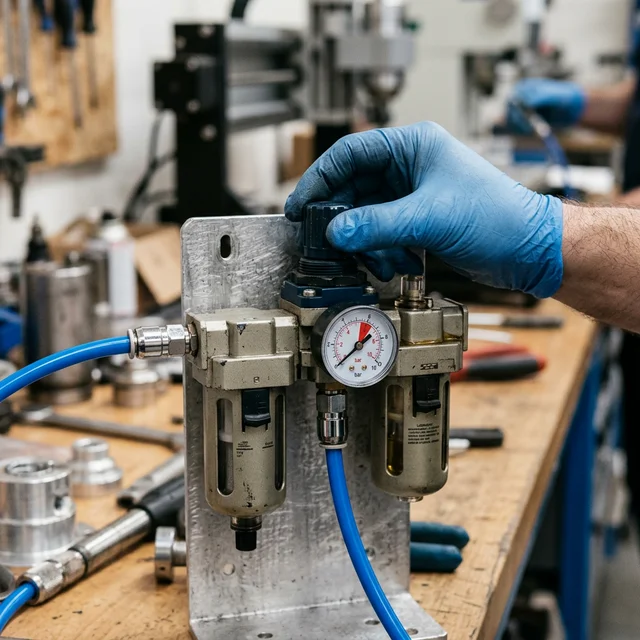

Найдите и устраните утечки, проверьте требуемое давление и сократите ненужные обдувы. Эффект подтверждают измерением при сопоставимом цикле. Снижение давления допустимо только при сохранении необходимых усилия, скорости и функций; одинаковый процент расхода или энергии для всех систем не обещается.

Что такое «свободный воздух» (FAD)?

FAD — фактическая подача компрессора, пересчитанная к указанным входным условиям. Проверяют давление, температуру и влажность этой базы, а также рабочее давление. Стандартный пример входной базы — 20 °C и 1 бар абсолютного давления; перед сравнением с DIN-нл/мин состояния согласуют.

Чем средний расход отличается от пикового и по какому подбирать компрессор?

Среднее потребление усреднено на интервале цикла; расход во время движения и мгновенный пик могут быть больше. Производительность компрессора, ресивер и ветви проверяют совместно по давлению, профилю нагрузки, длительности дефицита подачи, утечкам и режиму регулирования. При рассчитанном накоплении компрессор может покрывать среднее потребление, а ресивер — краткие пики; универсального процента запаса недостаточно.

Сколько воздуха потребляет цилиндр ∅50 мм с ходом 200 мм?

Для сухого идеального воздуха при +20 °C, pатм = 1,01325 бар и 20 циклах/мин модель двустороннего цилиндра 2A×L без вычета штока даёт 86,86 нл/мин по DIN при 5 бар по манометру и 101,31 нл/мин при 6 бар. Для полного исполнения учитывают диаметр штока, состояния обеих полостей, дополнительные объёмы и потери.

9. Как можно снизить расход воздуха без замены цилиндров?

Пять направлений проверки; затраты и эффект оценивают для конкретной линии. Замена оборудования или управление обдувом могут потребовать вложений.

Рейтинг мер по эффективности

⚠ Для одной и той же геометрической модели заполнения при неизменной температуре снижение давления с 7 до 6 бар по манометру при pатм = 1,01325 бар уменьшает расчётный приведённый объём примерно на 12,48 %. Это не универсальная экономия системы или электроэнергии. До снижения проверяют нужные усилие, скорость и функции; калькулятор усилия даёт лишь предварительную оценку.

👉 аудит утечек сжатого воздуха →

Как снизить затраты на воздух при работе с вакуумом

У вакуумного эжектора расход проверяют для конкретного сопла, давления питания и цикла. Автоотключение может снижать расход во время удержания, но повторные включения зависят от герметичности, нагрузки и порогов управления. Экономию определяют по своему циклу. Трубку питания подбирают по характеристике ветви и допустимым потерям давления.

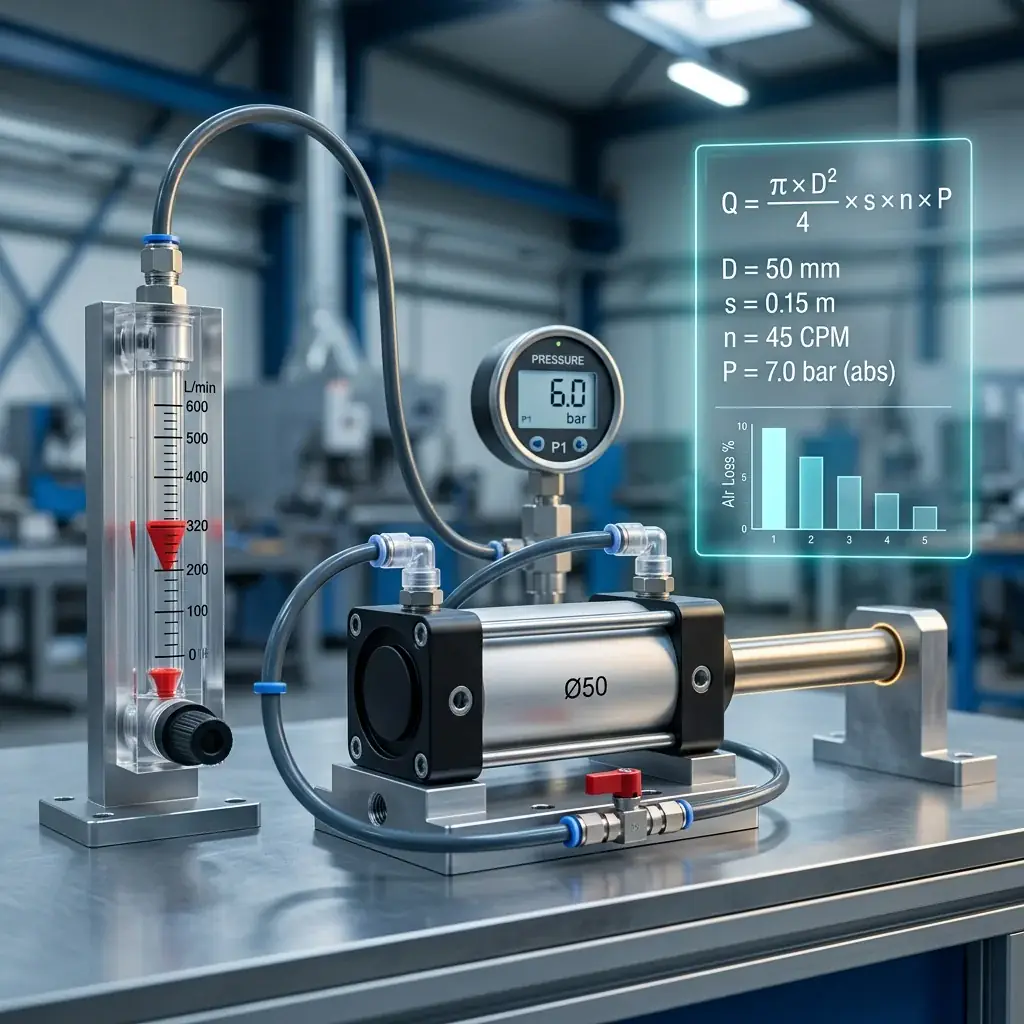

Мониторинг расхода в реальном времени

Расходомер подбирают по диапазону, допустимому давлению, среде, точности, опорной атмосфере и интерфейсу конкретного исполнения. Наличие IO-Link или другой связи проверяют по полному коду. Место установки выбирают по схеме и инструкции, чтобы измерять нужную ветвь; сроки окупаемости не гарантируются. Мониторинг помогает отдельно оценивать утечки и режим потребления.

Что в итоге?

• ✓ Среднее потребление: геометрические объёмы полостей × частота циклов × отношения абсолютных давлений и температур.
• ✓ Запас: по измеренным потерям, неопределённости и режиму; универсального процента нет.
• ✓ Компрессор и ресивер: согласовать базу FAD и потребления, проверить среднее, профиль пиков, дефицит подачи и восстановление давления.
• ✓ Экономика: нормальный объём × удельные энергозатраты × тариф; условный пример выше не заменяет измерение.
• ✓ Начните с измерений: расход, давления и цикл; причины потерь и эффект работ проверяют отдельно.

👉 Подобрать цилиндр по расходу в каталоге →

Пять примеров полных артикулов

Пять примеров изделий для пневмосистемы. Таблица не является готовым комплектом и не обещает достаточного расхода, наличия или срока поставки. Проверяют документацию полного исполнения; ссылки ведут на карточки серий.

Источники расчётной модели: Atlas Copco Compressed Air Manual, 9-е издание, разделы 1.2.6, 1.3.2 и 3.6.1.1; таблица 10 инструкции Festo SFAB-PNLK 2024-12a. Общедоступная область ISO 8778. Совместимые позиции WAALPC — аналоги Festo.
