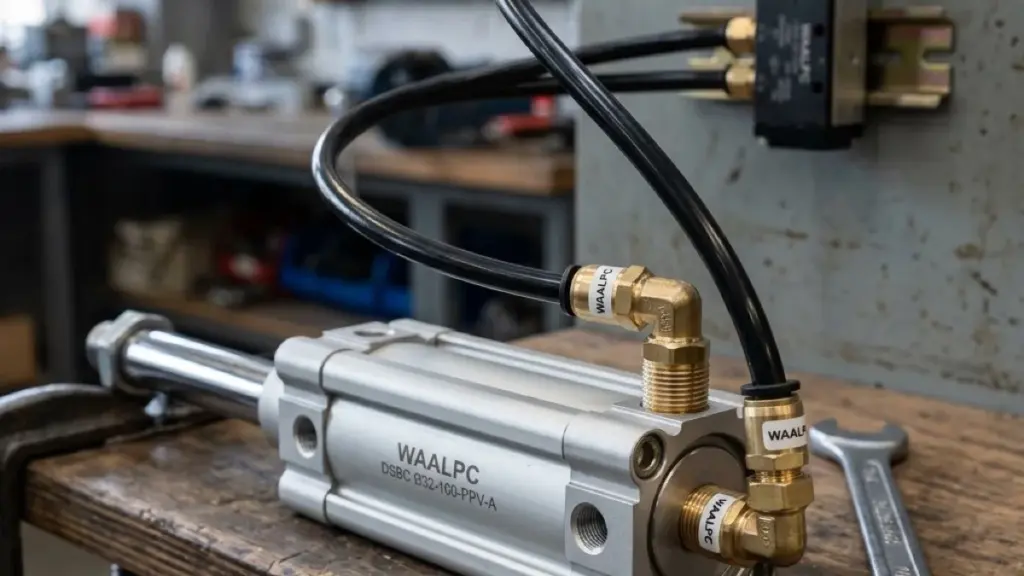

Подключение пневмоцилиндра: схема монтажа и типичные ошибки

Вопрос подключения цилиндра	Ответ
Нужен ли лубрикатор	цилиндру с заводской смазкой (в том числе DSBC WAALPC) обычно нет: на входе ставят фильтр-регулятор
Когда оставить	если смазку требует документация цилиндра или линия уже работает на смазанном воздухе — подачу масла не прекращают
Какое масло	минеральное ISO VG 32 (турбинное), не моторное
Схема	двусторонний цилиндр — распределитель 5/2: питание P, рабочие A и B, выхлопы R и S; скорость настраивают дросселем

Кратко: лубрикатор современному пневмоцилиндру с заводской смазкой (в том числе DSBC WAALPC) обычно не нужен — на входе ставят фильтр-регулятор. Лубрикатор оставляют, только если смазку требует документация цилиндра или линия уже работает на смазанном воздухе: заводская смазка из уплотнений к этому времени вымыта, и подачу масла не прекращают. Масло для лубрикатора — минеральное ISO VG 32 (турбинное), не моторное.

Правильный монтаж пневмоцилиндра — это не формальность. Неверно подобранный фитинг или перепутанные порты распределителя оборачиваются утечками воздуха, вялым ходом штока и остановкой производственной линии. В этой статье разберём схему подключения двустороннего цилиндра к распределителю 5/2, правильный выбор трубок и фитингов, регулировку скорости дросселем — и покажем таблицу типичных ошибок, которые обходятся дороже всего.

Если вы ещё не рассчитали нужное усилие цилиндра — сначала воспользуйтесь калькулятором расчёта усилия. Подключать имеет смысл уже правильно выбранный цилиндр.

Что понадобится — какие компоненты схемы?

Перед монтажом убедитесь, что в наличии есть все элементы пневматической цепи. Пропущенный дроссель или отсутствие ФРЛ — гарантированные проблемы на стадии пуска.

• Пневмоцилиндр двусторонний — например, серия DSBC (ISO 15552) от WAALPC. Диаметр поршня 32–125 мм, рабочее давление до 0,8 МПа по каталогу завода. Выбирайте по расчёту усилия, не «на глаз». Каталог: пневмоцилиндры.
• Распределитель 5/2 — серия 4V (WAALPC, например 4V210) или аналог. Два рабочих выхода (A и B), питание (P), два выхлопа (R/S). Управление электромагнитным соленоидом, 24 В DC или 220 В AC. Подробнее о маркировке портов и принципе работы распределителя 5/2. Каталог: распределители.
• Блок подготовки воздуха ФРЛ — фильтр + регулятор + лубрикатор, серия AF/AR/AC от WAALPC. Устанавливается на входе линии. Рабочий диапазон регулятора — по карточке серии (у AFR выход 0,05–0,85 МПа). Каталог: подготовка воздуха.
• Дроссели с обратным клапаном — по одному на каждую рабочую линию (A и B). Устанавливаются на выхлопных портах распределителя или непосредственно на портах цилиндра — зависит от схемы управления скоростью.
• Цанговый фитинги — прямые, угловые (90°) и тройниковые под трубку PU или PA. Резьба G1/8″, G1/4″, G3/8″ — в зависимости от порта. Подробнее о резьбовых стандартах: сравнение резьб G/R/NPT.
• Полиуретановые (PU) или полиамидные (PA) трубки — диаметр подбирается по цилиндру и требуемому расходу (см. таблицу ниже). Стандартные наружные диаметры: 4, 6, 8, 10, 12 мм.
• Герметик для резьбовых соединений — анаэробный герметик (Loctite 577 / аналог) для конической резьбы R (предпочтителен); ленту ФУМ мотать без захода на первые 1–2 витка — иначе её обрывки попадают в клапаны. Не используйте паклю в пневматике — волокна попадают в клапаны.

Какая базовая схема подключения двустороннего цилиндра?

Двусторонний цилиндр управляется давлением с обеих сторон поршня. Распределитель 5/2 попеременно подаёт воздух то в поршневую, то в штоковую полость. Обе полости при этом имеют управляемый выхлоп — именно за это отвечают дроссели.

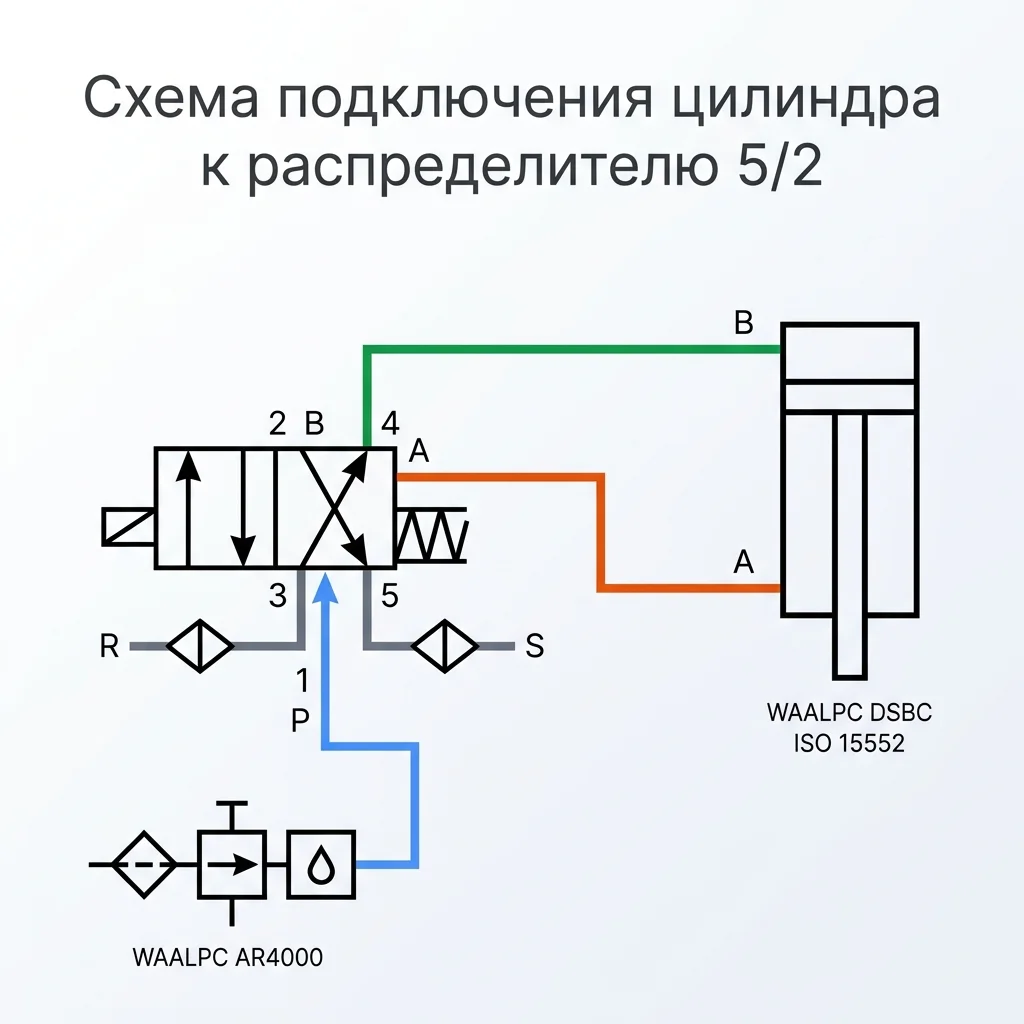

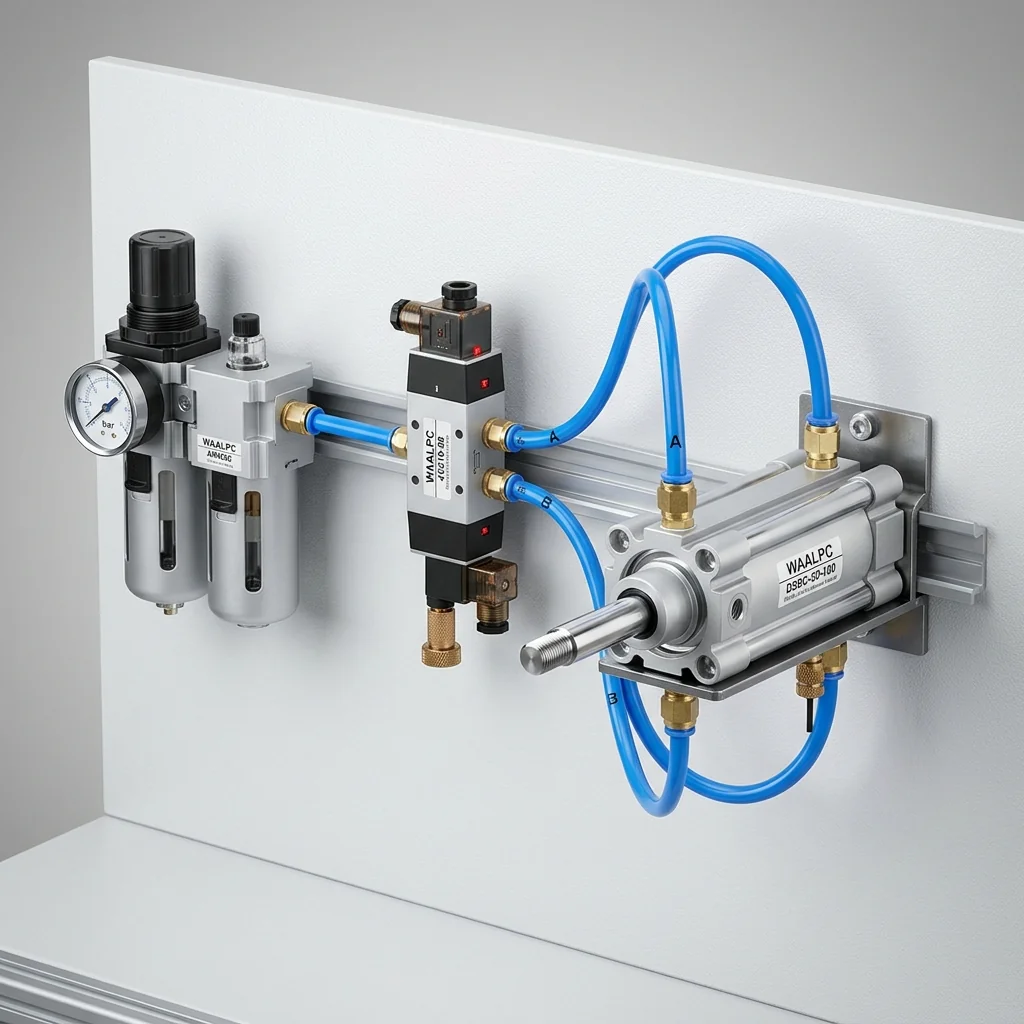

Схема в словесном описании: компрессор → блок ФРЛ (давление настраивается на 5–6 бар) → порт P распределителя 5/2 → в зависимости от положения золотника — порт A или B → через дроссель → соответственно поршневая или штоковая полость цилиндра. Выхлоп из противоположной полости идёт обратно через дроссель → порт B или A → порт R или S распределителя → в атмосферу.

Назначение портов распределителя 5/2

Порт	Маркировка (ISO)	Маркировка (числовая)	Назначение
P	P	1	Питание — подача сжатого воздуха от ФРЛ
A	A	4	Рабочий выход №1 → поршневая полость цилиндра
B	B	2	Рабочий выход №2 → штоковая полость цилиндра
R	R	5	Выхлоп порта A (глушитель или дроссель-выхлоп)
S	S	3	Выхлоп порта B (глушитель или дроссель-выхлоп)

⚠️ Важно: числовая маркировка (1/2/3/4/5) и буквенная (P/A/B/R/S) — две разные стандартные системы. На корпусе распределителя используется только одна из них. Уточните перед монтажом, чтобы не перепутать выхлоп с рабочим выходом.

Как выбрать фитинги и трубки?

Диаметр трубки определяет расход воздуха и, следовательно, скорость поршня. Занижение диаметра — самая частая причина медленного хода цилиндра, даже при правильном давлении.

Диаметр цилиндра, мм	Рекомендуемая трубка OD, мм	Резьба порта цилиндра	Резьба порта распределителя	Макс. расход при 6 бар, Нл/мин
20–25	PU 4 или PA 4	G1/8″	G1/8″	до 60
32–40	PU 6 или PA 6	G1/8″	G1/8″ или G1/4″	60–150
50–63	PU 8 или PA 8	G1/4″	G1/4″	150–350
80–100	PU 10 или PA 10	G3/8″	G3/8″ или G1/2″	350–700
125–160	PU 12 или PA 12	G1/2″	G1/2″	700–1500

Для расчёта точного расхода и подбора трубки воспользуйтесь калькулятором скорости цилиндра. Введите диаметр, ход и желаемое время цикла — получите минимальный проходной диаметр трубки.

PU vs PA: полиуретановая трубка (PU) — гибче, дешевле, хороша для статичных линий с небольшими перегибами. Полиамидная (PA) — жёстче, устойчива к истиранию и повышенным температурам (до +80 °C), рекомендуется при прокладке рядом с нагретыми поверхностями или в жёстких кабелеукладчиках.

Как подключить к распределителю 5/2 — какая пошаговая инструкция?

Приведённый порядок действий снижает риск ошибок и позволяет проверить каждый шаг до подачи давления.

1. Установите распределитель на DIN-рейку или монтажную плиту. Убедитесь, что распределитель обесточен, давление в системе сброшено до нуля. Зафиксируйте корпус; при использовании монтажной плиты убедитесь, что уплотнения плиты на месте.
2. Подключите питание P (порт 1) к выходу ФРЛ. Вкрутите прямой цанговый фитинг нужного диаметра в порт P. Коническую резьбу R уплотните анаэробным герметиком, фитинг с резьбой G — уплотнительным кольцом. Вставьте трубку до упора — характерный щелчок подтверждает фиксацию. ✓ Потяните трубку назад с усилием ~20 Н — она не должна выйти.
3. Установите глушители или дроссели на выхлопные порты R и S (порты 5 и 3). Если скорость регулируется дросселями на выхлопе распределителя — вкрутите дроссели с обратным клапаном. Если дроссели установлены непосредственно на портах цилиндра — на выхлопы распределителя ставятся обычные глушители.
4. Подключите рабочие линии A и B (порты 4 и 2) к цилиндру. Порт A → поршневая полость (задняя крышка), порт B → штоковая полость (передняя крышка). Промаркируйте трубки перед укладкой: перепутанные линии A/B дают обратный ход при включении — распространённая ошибка при первом пуске.
5. Проверьте длину трубок. Трубка не должна быть натянута при крайних положениях цилиндра (если цилиндр движется). Оставьте слабину 50–100 мм. Радиус изгиба — не менее 8× внешний диаметр трубки для PU и 10× для PA, иначе трубка перегибается и перекрывает сечение.
6. Подключите питание электромагнита. Полярность для соленоидов 24 В DC: «+» — на сигнальный провод, «−» — на общий. Перед включением убедитесь, что напряжение питания соответствует маркировке катушки (24 В DC или 220 В AC). ⚠️ Перепутанное напряжение выжигает катушку за секунды.

Как регулировать скорость — дроссель на выхлопе или на входе?

Существуют две принципиально разные схемы дросселирования — дроссель на выхлопе и дроссель на входе. Выбор между ними влияет на плавность хода и поведение цилиндра под нагрузкой.

Параметр	Дроссель на выхлопе	Дроссель на входе
Принцип	Ограничивает выход воздуха из полости	Ограничивает подачу воздуха в полость
Поведение под нагрузкой	Плавный ход, устойчивость к толчкам нагрузки	Возможен рывок при старте («прыжок»)
Рекомендуется	Большинство применений, особенно вертикальный монтаж	Только лёгкие нагрузки, горизонтальный монтаж
Точка установки	На выхлопных портах R/S распределителя или на портах цилиндра	На рабочих линиях A/B у цилиндра
Настройка	Закрыть полностью, открывать на 1/4 оборота до нужной скорости	То же, но реакция нелинейна

✓ Рекомендация CORNETA.TECH: для большинства промышленных применений ставьте дроссель с обратным клапаном на выхлопе. Обратный клапан дросселя пропускает воздух в обратном направлении (при рабочем ходе без ограничения), а ограничивает только выхлоп. Это обеспечивает максимальное ускоряющее усилие на старте и плавное торможение в конце хода.

Подробнее о методах регулировки: дросселирование пневмоцилиндра.

Как смонтировать ФРЛ — какие давление и точка установки?

Блок подготовки воздуха (фильтр-регулятор-лубрикатор) — обязательный элемент любой пневматической схемы. Без него цилиндр работает на неосушённом и неотфильтрованном воздухе, и грязь с конденсатом изнашивает уплотнения и золотник распределителя.

• Точка установки: непосредственно перед распределителем или группой распределителей, которые питают цилиндр. Если в системе несколько рабочих зон с разным давлением — перед каждой зоной свой регулятор.
• Настройка давления: для большинства стандартных цилиндров рабочее давление 4–6 бар. Поднимайте давление выше 6 бар только если расчёт усилия требует этого — избыточное давление ускоряет износ уплотнений и увеличивает потребление воздуха.
• Фильтрующий элемент: стандартная тонкость фильтрации 40 мкм достаточна для большинства применений. При наличии масла или воды в магистрали после фильтра ставят ступени тонкой очистки — фильтр AFM и микрофильтр-маслоотделитель AFD.
• Лубрикатор (маслораспылитель): требуется только для цилиндров, у которых в документации указана смазка. Большинство современных цилиндров серии DSBC имеют долгосрочную заводскую смазку и работают в режиме «без обслуживания» — без подачи масла. ⚠️ Не подавайте масло в цилиндр, которому оно не нужно — избыток масла разрушает резиновые уплотнения.
• Манометр: устанавливайте после регулятора. Рабочее давление должно быть стабильным при ходе цилиндра — просадка более 0,5 бар во время рабочего хода указывает на недостаточный проходной диаметр трубки или фитинга.

Какие типичные ошибки бывают при подключении пневмоцилиндра?

Ошибка	Симптом	Решение
Перепутаны порты A и B на распределителе	Цилиндр движется в обратную сторону при включении сигнала	Поменять местами трубки на портах A и B; промаркировать до укладки
Занижен диаметр трубки	Медленный ход, просадка давления >0,5 бар на ходу	Заменить трубку на следующий типоразмер; пересчитать по калькулятору
Пакля или ФУМ-лента, зашедшая на первые витки резьбы	Волокна в клапане, заклинивание золотника распределителя	Анаэробный герметик на резьбе R (предпочтителен; ФУМ — без захода на первые 1–2 витка), кольцо на G; паклю — никогда
Дроссель полностью закрыт	Цилиндр не движется при поданном давлении	Открыть дроссель на 2–3 полных оборота, затем регулировать
ФРЛ установлен после распределителя	Грязный воздух попадает в распределитель и цилиндр; износ уплотнений	Перенести ФРЛ на вход линии, перед распределителем
Трубка PU с малым радиусом изгиба	Периодические остановки; нестабильная скорость	Выпрямить трассу или заменить на угловой фитинг 90°; R_min = 8× OD
Несоответствие резьбовых стандартов (G vs NPT)	Утечка в резьбовом соединении даже после затяжки	Проверить маркировку на корпусе; G и NPT — несовместимые профили. Сравнение резьб
Лубрикатор подаёт масло в цилиндр без смазки	Масло вымывает заводскую смазку — дальше цилиндр работает только на масле, а неподходящее масло (моторное, синтетическое) вызывает набухание уплотнений	Убрать лубрикатор или проверить документацию на цилиндр (смазка не требуется — лубрикатор не нужен)

Как выполнить проверку после подключения?

После завершения монтажа и до начала штатной работы выполните следующие 5 проверок:

1. Утечки под давлением. Подайте давление 2–3 бар (не полное рабочее). Нанесите мыльный раствор или воспользуйтесь ультразвуковым детектором на все резьбовые и цанговые соединения. Пузырьки или шипение = утечка. Сбросьте давление до нуля перед устранением.
2. Направление движения штока. Кратковременно включите соленоид. Шток должен двигаться в ожидаемом направлении. Если нет — проверьте подключение линий A/B.
3. Регулировка скоростей прямого и обратного хода. Выставьте дроссели поочерёдно: сначала прямой ход, затем обратный. Запишите количество оборотов от закрытого положения для воспроизводимости настройки.
4. Проверка крайних положений. Выполните 5–10 полных циклов с рабочим давлением. Убедитесь, что цилиндр уверенно доходит до обоих крайних положений без ударов и вибрации концевых крышек. При ударах — уменьшите скорость дросселем или рассмотрите установку амортизаторов.
5. Контроль давления на ходу. Проверьте по манометру ФРЛ: просадка давления во время рабочего хода не должна превышать 0,5 бар. Большая просадка — признак недостаточного сечения трубки или перегруженного компрессора.

---

Какие вопросы чаще всего задают про подключение пневмоцилиндра?

Можно ли использовать один распределитель 5/2 для двух цилиндров?

Можно, если цилиндры одинаковы, одинаково нагружены и ходят синхронно: их полости подключают параллельно через тройники, а распределитель подбирают по суммарному расходу. Для независимых ходов ставят по распределителю 5/2 на каждый цилиндр.

Какое давление нужно для пневмоцилиндра?

Стандартное рабочее давление для большинства промышленных пневмоцилиндров — 4–6 бар. Давление страгивания зависит от диаметра и нагрузки; для DSBC WAALPC максимальное давление — до 0,8 МПа по каталогу завода. Для расчёта необходимого давления под конкретную нагрузку используйте калькулятор усилия.

Что лучше: PU или PA трубка для пневматики?

Для большинства применений предпочтительна PU (полиуретан) — она гибче, легче монтируется, дешевле. PA (полиамид) выбирают при повышенных температурах (выше +60 °C), механическом истирании (рядом с движущимися частями), или при прокладке в жёстких кабелеукладчиках. Оба материала работают при давлении до 10 бар для трубок OD ≥ 6 мм.

Почему пневмоцилиндр движется медленно при правильном давлении?

Самые частые причины: (1) дроссель зажат — откройте на 2–3 оборота; (2) диаметр трубки занижен — пересчитайте по расходу; (3) ФРЛ с засорённым фильтрующим элементом — замените фильтр; (4) утечка в одном из соединений — проверьте мыльным раствором. Реже: недостаточная производительность компрессора (просадка давления >1 бар на ходу).

Как подключить пневмоцилиндр без распределителя — напрямую к магистрали?

Односторонний цилиндр (с пружинным возвратом) можно подключить напрямую через один управляющий клапан 3/2. Двусторонний цилиндр без распределителя 5/2 подключить к двум независимым клапанам 3/2 технически возможно, но это нестандартное решение с рисками рассинхронизации. В промышленных применениях используйте распределитель 5/2 — это стандарт.

Нужен ли лубрикатор в блоке ФРЛ для современных цилиндров?

Для большинства современных цилиндров (в том числе серии DSBC от WAALPC) — нет. Они имеют долгосрочную заводскую смазку и работают без дополнительного масла. Лубрикатор необходим только если производитель явно указывает на обязательную смазку. Если подать масло, оно вымоет заводскую смазку, и отключать лубрикатор потом нельзя; масло — только ISO VG 32 минеральное (турбинное), не моторное.

Ознакомьтесь с полным каталогом пневматики: пневмоцилиндры, распределители, блоки подготовки воздуха ФРЛ.

📐 См. также: Что такое нл/мин и как пересчитать расход воздуха →

Подробнее: Расшифровка артикулов: что означают K02, DSBC-50-250, 4V210.
