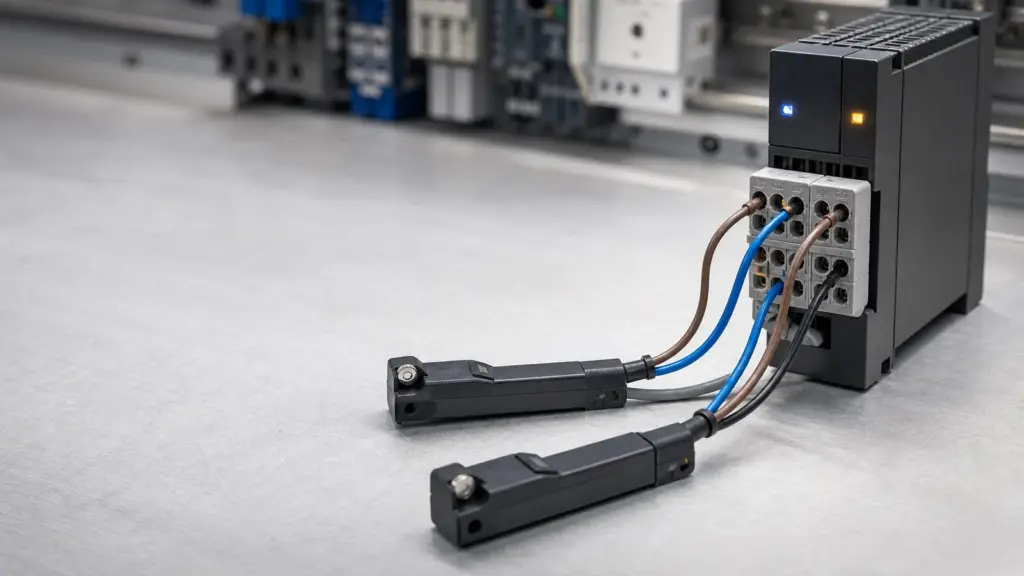

Датчик PNP или NPN: чем отличаются и какой выбрать

Кратко: разница между PNP («ПНП») и NPN («НПН») выходом датчика — в том, что он коммутирует: PNP подаёт в нагрузку «+» (источник тока), NPN замыкает нагрузку на «−» (приёмник тока). Датчики одинаково монтируются, но входы ПЛК у них разные: PNP — на вход с общим минусом, NPN — на вход с общим плюсом; без преобразователя их не смешивают. В Европе чаще PNP, в азиатской автоматике чаще NPN.

Параметр	PNP	NPN
Что коммутирует сигнальный провод	«+» (источник тока)	«−» (приёмник тока)
Какой нужен вход ПЛК	с общим минусом	с общим плюсом
Где чаще встречается	Европа	азиатская автоматика

Какой датчик WAALPC выбрать — PNP или NPN — и есть ли совместимый аналог?

Выход PNP или NPN бывает только у электронного датчика; двухпроводный геркон просто замыкает цепь, и выбирать для него PNP или NPN не нужно. В каталоге WAALPC электронные датчики с выходом NPN/PNP — серии DMSG, DMSH и DMSJ (от 520 ₽), а также исполнения D-M9N (NPN) и D-M9P (PNP) серии D. Серия CS — геркон (27 позиций, цена от 310 ₽); в серии D есть и герконовые, и электронные исполнения (27 позиций, цена от 400 ₽). Питание в схеме из статьи — 24 В: коричневый провод на +24 В, синий на 0 В, чёрный — сигнальный. Длина кабеля у D-M9N и D-M9P — 3 м. Если у вас стоит датчик AirTAC серии DMSH или DMSJ, совместимый аналог смотрите на страницах аналогов DMSH и аналогов DMSJ. Магнитные датчики ставят на цилиндры с магнитом на поршне, например на компактные цилиндры AirTAC ACQ (в нашей серии диаметры 20–100 мм и ход 5–100 мм).

Разница — в том, что коммутирует сигнальный провод. PNP подаёт в нагрузку «+» (источник тока) — нужен вход ПЛК с общим минусом. NPN замыкает нагрузку на «−» (приёмник тока) — нужен вход ПЛК с общим плюсом. Физически датчики совместимы по монтажу, но несовместимы по типу входа ПЛК без преобразователя. В Европе чаще — PNP, в азиатской автоматике чаще NPN.

В чём разница между NPN и PNP (НПН и ПНП) выходом датчика?

PNP-выход («ПНП», «плюсовой») при срабатывании подаёт на сигнальный провод «+» питания, NPN-выход («НПН», «минусовой») — соединяет его с «−». Датчики монтируются одинаково, а различие проявляется на входе ПЛК: нужный тип входа — в таблице ниже.

Признак	PNP	NPN
Что коммутирует на OUT	«+» (питание)	«−» (общий)
Тип входа ПЛК	приёмник тока (общий минус)	источник тока (общий плюс)
Регион/традиция	Европа (по умолчанию WAALPC)	Азия
Сигнальный провод	чёрный → нагрузка → 0 В	чёрный → нагрузка → +24 В

Что выбрать — NPN или PNP?

• Под Siemens / большинство европейских ПЛК с общим M → PNP, например электронный датчик D-M9P(3M) 730 ₽.
• Под ПЛК с общим плюсом / азиатскую обвязку → NPN, например электронный датчик D-M9N(3M) 730 ₽. Герконы (CS1, D-A73, D-A93) выхода NPN/PNP не имеют — они просто замыкают цепь.
• Сомневаетесь — смотрите тип входного модуля ПЛК (sink/source) в его документации, а не на датчике. Подробная схема проводов и цвета — в статье подключение NPN/PNP.

Что будет, если перепутать NPN и PNP?

Кратко: датчик и модуль ПЛК не выйдут из строя, но сигнала на входе не будет: цепь просто не замкнётся. Работают только сочетания PNP с входом «общий минус» и NPN с входом «общий плюс».

Датчик \ Вход ПЛК	Общий минус (приёмник тока)	Общий плюс (источник тока)
PNP	работает	сигнала нет
NPN	сигнала нет	работает

Если датчик «щёлкает», а вход не реагирует, проверьте тип входного модуля по документации контроллера, а не качество датчика.

Как это работает по проводам?

У трёхпроводного датчика два провода идут на питание (коричневый — +24 В, синий — общий, 0 В), а третий, чёрный — сигнальный. Именно поведение чёрного провода и отличает два типа. В PNP-датчике внутренний ключ при срабатывании соединяет чёрный провод с плюсом питания, и ток течёт «из датчика» в нагрузку (источник тока). В NPN-датчике ключ соединяет чёрный с минусом, и нагрузка отдаёт ток «в датчик» (приёмник тока).

Отсюда и требование к ПЛК: PNP-выход нужно заводить на вход с общим минусом, иначе цепь не замкнётся, а NPN-выход — на вход с общим плюсом. Перепутаете полярность входа — модуль ПЛК просто не увидит сигнал, хотя датчик исправен и щёлкает. Поэтому при подборе ориентируются не на «качество» датчика, а на схему входного модуля контроллера. Датчики серии D (например D-C73NPN(PNP)(1.8M), 630 ₽) отличаются от серии CS посадкой в паз и исполнением; тип выхода и параметры переключения смотрите в паспорте изделия.

Как выглядит схема подключения к дискретному входу ПЛК?

Общий принцип питания дискретных датчиков — типовое +24 В DC (точный диапазон конкретной модели смотрите в паспорте изделия). У электронных 3-проводных датчиков логика PNP/NPN определяет не способ питания, а то, к какому типу входа ПЛК заводить сигнальный провод.

Схема 1 — PNP-датчик на вход с общим минусом (вход-приёмник тока)

+24V ──── BN (коричневый, питание датчика) ─────┐
                                                [Датчик PNP: ключ подаёт «+» на BK]
 0V  ──── BU (синий, общий датчика) ────────────┘
BK (чёрный, сигнал) ──────────→ вход ПЛК Ix.x ──→ общий M (0 В) модуля ввода

Модуль ввода ПЛК «видит» плюс на клемме, когда датчик сработал, и опирается на общий провод M (0 В). Типовая обвязка для контроллеров с входами-приёмниками тока (Siemens S7-1200/1500 с общим M и большинство европейских ПЛК).

Схема 2 — NPN-датчик на вход с общим плюсом (вход-источник тока)

+24V ──── BN (коричневый, питание датчика) ─────┐
                                                [Датчик NPN: ключ замыкает BK на «−»]
 0V  ──── BU (синий, общий датчика) ────────────┘
+24V (L+) ────────────────→ вход ПЛК Ix.x
BK (чёрный, сигнал) ──────────→ общий 0 В модуля ввода (через замкнутый ключ датчика)

Здесь вход ПЛК постоянно подтянут к +24 В через свою клемму L+, а датчик при срабатывании «стягивает» сигнальную цепь к общему. Типовая обвязка для контроллеров с входами-источниками тока (часть азиатских ПЛК и промышленных контроллеров с общим плюсом).

Готовый разбор конкретной обвязки на Siemens S7-1200 — в статье датчики положения пневмоцилиндра.

Как проверить совместимость датчика и входа ПЛК?

Тип датчика	Выход	Нужен вход ПЛК	Пример WAALPC
Геркон, 2-провод (механический контакт)	нет деления NPN/PNP	любой дискретный, полярность по паспорту изделия	герконовые серии CS
Электронный, 3-провод	PNP	приёмник тока (общий минус)	D-M9P(3M) 730 ₽
Электронный, 3-провод	NPN	источник тока (общий плюс)	D-M9N(3M) 730 ₽

Нюанс, который часто упускают: не все дискретные модули ПЛК одинаково принимают оба типа выхода. Часть модулей — только приёмник тока, часть — только источник тока, а универсальные (принимают и то и другое без перенастройки) встречаются реже, чем кажется по документации китайских контроллеров. Sink/source — свойство именно входного модуля, а не датчика: перед заказом смотрите его характеристики, а не общее описание серии ПЛК.

Нужен подбор конкретной серии датчика под ваш ПЛК и паз цилиндра? Каталог герконовых и магниторезистивных датчиков — в разделе датчик D и датчик-геркон CS.

Какие типичные ошибки бывают при монтаже?

• NPN-датчик заведён на вход-приёмник тока ПЛК (и наоборот) — самая частая ошибка. Логика не совпадает: контроллер либо не видит срабатывание, либо «видит» шток там, где его нет. Датчик при этом исправен — дело не в нём, а в паре с типом входа.
• Перепутаны коричневый и синий провода питания — это уже не логическая, а физическая ошибка полярности: часть датчиков от обратного питания выходит из строя, часть просто не запускается. Перед подачей 24 В проверяйте разводку тестером.
• Нет подтягивающего резистора — актуально, если сигнал заведён не на штатный дискретный вход ПЛК (там подтяжка обычно встроена в модуль), а на самодельную логику без неё: для NPN нужна подтяжка к +24 В, для PNP — к 0 В, иначе при разомкнутом ключе датчика уровень на входе не определён и контроллер «плавает».
• Датчик используют вместо преобразователя логики — если оборудование жёстко требует один тип выхода, а на складе только другой, перепайка проводов PNP-датчик в NPN не превращает — это разные схемы внутри корпуса. Нужен либо датчик с нужным выходом, либо внешний преобразователь уровня.
• Питание не 24 В DC — сверяйте фактический диапазон питания в паспорте изделия конкретной модели, не берите по памяти со старого проекта.

Как обеспечить электробезопасность при монтаже?

• Перед подключением или переподключением проводов — обесточить линию 24 В, не работать «под напряжением».
• Не путать полярность питания (коричневый/синий): обратная полярность на части моделей повреждает выход датчика или вход модуля ПЛК.
• Проверить разводку тестером до подачи питания — быстрее и дешевле, чем менять сгоревший вход платы ПЛК.

Какие вопросы чаще всего задают про NPN и PNP датчики?

Что лучше — NPN или PNP?

Нет «лучше»: выбор определяется типом входа ПЛК. В Европе чаще PNP.

Можно ли заменить NPN на PNP?

По монтажу да (посадочные размеры совпадают), но нужно совпадение с типом входа ПЛК, иначе сигнал не считается.

Как отличить NPN от PNP по паспорту изделия?

По обозначению выхода и схеме: PNP — выход коммутирует на «+», NPN — на «−».

Какой тип чаще ставят на цилиндры WAALPC?

Чаще всего на цилиндры ставят герконы (CS1, D-A93) — у них нет деления на NPN и PNP. Если нужен электронный датчик, по умолчанию берут PNP — это европейская традиция (например, D-M9P(3M)). NPN-исполнение заказывают под азиатскую автоматику или ПЛК с общим плюсом.

Сгорит ли датчик, если перепутать тип выхода со входом ПЛК?

Смотря какая ошибка. Если просто перепутана логика (PNP-датчик на вход-источник тока) — сигнал не считывается, но повреждения обычно нет. Если перепутана полярность питания (коричневый и синий провода местами) — это другая ошибка, и часть моделей от неё выходит из строя. Проверяйте разводку тестером до подачи 24 В.

Нужен ли подтягивающий резистор для NPN/PNP датчика на входе ПЛК?

На штатном дискретном входе ПЛК — обычно нет, подтяжка встроена в модуль. Она нужна, только если сигнал заведён на самодельную логику без встроенной подтяжки.

Как подобрать аналог датчика?

Нужен подбор аналога Festo/SMC под вашу задачу? Стандартный комплект под пневмоцилиндр — два датчика на T-паз, например D-A93NPN(PNP)(1.8M) 630 ₽/шт. Пришлите список артикулов — вернём таблицу аналогов и счёт за 1–3 дня.
