Ремонт пневмоцилиндра: замена уплотнений и пошаговая инструкция

Ремонт пневмоцилиндра с заменой уплотнений обычно обходится дешевле покупки нового. Замена ремкомплекта уплотнений на цилиндре WAALPC DSBC Ø63 стоит 400 ₽ и занимает около 40 минут. Новый цилиндр — от 5 510 ₽. Если корпус и шток не повреждены, ремонт почти всегда выгоднее (см. правило «40 %» ниже). В этой статье — пошаговая инструкция по разборке, диагностике и сборке пневмоцилиндра ISO 15552 (WAALPC DSBC) с заменой уплотнений.

Пошаговая инструкция написана для профильных цилиндров WAALPC DSBC (ISO 15552). У круглых серий DSNU (ISO 6432) и MAL конструкция другая: у DSNU гильза завальцована, у MAL крышки навинчены на резьбе — подробности в разделе про ремкомплекты.

Какие инструменты нужны для разборки пневмоцилиндра?

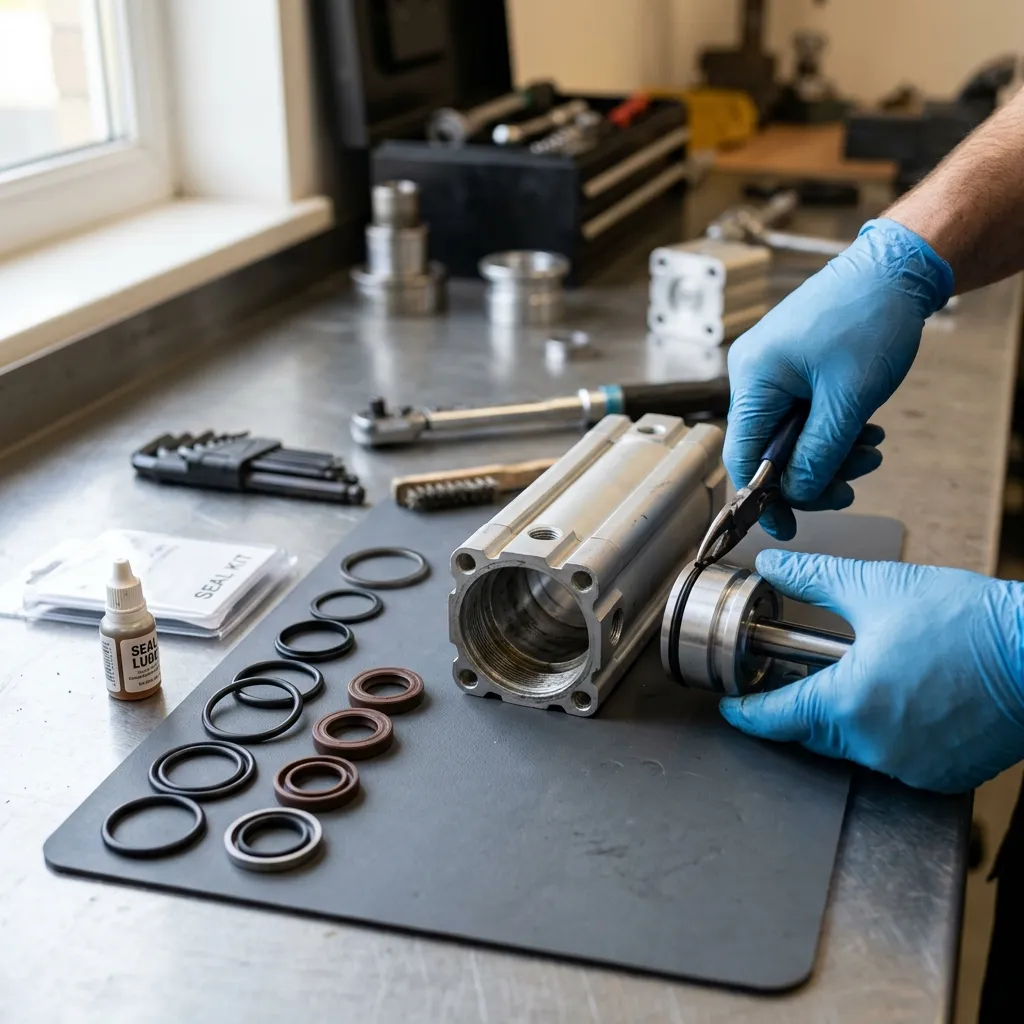

Перед началом работы подготовьте инструмент. Работа «на авось» ведёт к повреждению уплотнительных канавок и проточек:

При ремонте часто заодно проверяют и способ крепления — см. крепление пневмоцилиндра: лапы, фланец, цапфа, вилка.

• Динамометрический ключ — обязателен при сборке. Ориентировочный момент затяжки винтов крепления крышек DSBC: 5 Нм (Ø32–40), 8 Нм (Ø50–63), 12 Нм (Ø80–100), 18 Нм (Ø125); точные значения сверяйте с паспортом серии. Перетяжка деформирует крышки.
• Ключи шестигранные и гаечные под размер крепежа — для винтов крышек и гайки поршня
• Крючок для уплотнений или деревянная шпажка — для снятия уплотнений без царапин. ⚠️ Никогда не используйте металлические острые инструменты в канавках
• Чистая ветошь без ворса и таз — для разборки на чистой поверхности
• Смазка пластичная для пневматики: Festo OFSW-32 или аналог, совместимый с NBR и полиуретаном. Солидол и Литол-24 не применять: они рассчитаны на подшипники, загустевают и не подходят для подвижных уплотнений пневмоцилиндра.
• Пинцет — для укладки уплотнений в канавки
• Чистые нитриловые перчатки — защита уплотнений от загрязнения

✓ Также понадобится: ремкомплект уплотнений для вашей серии и диаметра (подробнее — в разделе ниже), бумажные полотенца, ёмкость с крышкой для мелких деталей.

Ищете DSNU-16-40-PPV-A (Festo)? Совместимый аналог с таким же кодом есть у нас: DSNU-16-40-PPV-A, цена — в карточке.

Как пошагово разобрать цилиндр ISO 15552 (WAALPC DSBC)?

Последовательность обязательная. Пропуск шагов ведёт к повреждению деталей или травме.

Шаг 1. Сброс давления и отключение от системы

⚠️ Критически важно. Закройте запорный кран подачи воздуха. Подайте команду на переключение распределителя несколько раз — чтобы стравить остаточное давление из обеих полостей. Проверьте по манометру: показание должно быть 0 бар. Только после этого отсоединяйте трубки. Сжатый воздух в цилиндре Ø100 при давлении 6 бар содержит энергию, достаточную для выброса штока с усилием около 4700 Н (F = P·A = 6·10⁵ Па × π/4 × 0,1² ≈ 4712 Н) — серьёзная травма гарантирована.

Шаг 2. Демонтаж цилиндра и чистка снаружи

Снимите цилиндр с оборудования. Протрите корпус снаружи чистой ветошью — грязь снаружи попадёт внутрь при разборке. Если цилиндр длинный — зафиксируйте в тисках с мягкими губками за средний фланец, не за шток.

Шаг 3. Откручивание винтов крышек

WAALPC DSBC — профильный цилиндр без стяжных шпилек: каждая крышка держится на винтах, ввёрнутых по углам профиля (размер винта зависит от диаметра). Откручивайте крест-накрест в два прохода: сначала слегка ослабьте все винты, затем полностью выкрутите. Это предотвращает перекос крышки. Сложите винты в контейнер — их потеря приведёт к простою.

Шаг 4. Снятие передней крышки

Потяните переднюю крышку (со штоком) строго по оси цилиндра. Не раскачивайте — крышка идёт с небольшим усилием из-за уплотнения. Если не поддаётся — слегка постучите деревянным молотком по торцу. После снятия — осмотрите состояние штокового уплотнения и скребка на крышке.

Шаг 5. Извлечение поршня со штоком

Возьмитесь за шток и вытяните сборку поршень-шток из гильзы. Движение должно быть плавным. Если шток заедает — не тяните с усилием, это признак задиров на гильзе. Осмотрите шток: царапины глубже 0,05 мм означают необходимость полировки или замены.

Шаг 6. Снятие задней крышки

Задняя крышка (ушко или фланец) после снятия поршня отделяется от гильзы свободно или с лёгким усилием. Осмотрите уплотнение задней крышки — O-кольцо в канавке корпуса.

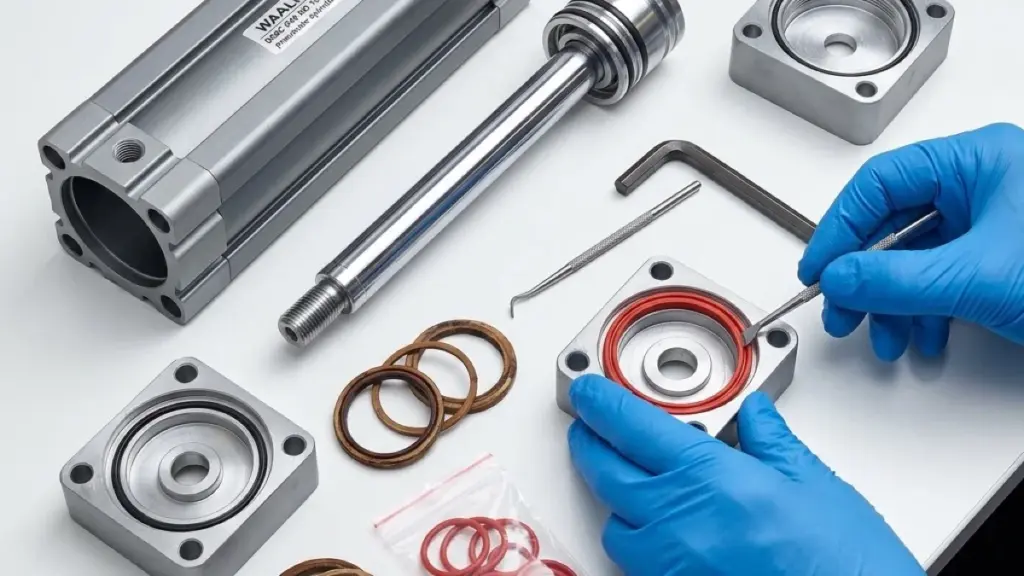

Шаг 7. Снятие уплотнений с поршня и крышек

Это самый ответственный шаг:

• Поршневое уплотнение (широкое, по наружному диаметру поршня) — снимайте крючком, начиная с одного края канавки. Не разрезайте — вам нужно сравнить его с новым.
• Направляющие кольца (два кольца по бокам от уплотнения) — аккуратно снимите, сохраните для сравнения с новыми.
• Штоковое уплотнение и скребок — расположены в передней крышке. Выталкивайте со стороны штока.
• O-кольца крышек — в наружных канавках передней и задней крышек.

Все снятые уплотнения разложите на чистой ткани — для сравнения с новыми и контроля комплектности.

Шаг 8. Очистка деталей

Промойте гильзу, поршень и крышки чистой ветошью. Если есть отложения — используйте изопропиловый спирт, но не ацетон и не агрессивные растворители. Осмотрите внутреннюю поверхность гильзы на наличие задиров и царапин. ✓ Чистая рабочая поверхность — необходимое условие для нормальной работы новых уплотнений.

Почему пневмоцилиндр выходит из строя?

Сначала по симптому определяем узел, затем — ремонтопригодность. В большинстве случаев причина — изношенное уплотнение, а не механическое повреждение.

Как понять, что менять, а что можно оставить?

После разборки осмотрите каждую деталь. Таблица помогает принять решение без угадывания:

✓ Правило: если все уплотнения заменены, а шток и гильза целые — цилиндр после ремонта работает в штатном режиме; срок службы зависит от давления, чистоты воздуха и смазки. Не пытайтесь «сэкономить» на уплотнениях, оставив старые — цилиндр с дефектными уплотнениями снова потечёт в ближайшее время.

Какой ремкомплект подходит к какой серии цилиндра?

Ремкомплект подбирают по серии и диаметру цилиндра. Ниже — серии, для которых в каталоге есть комплекты уплотнений, со ссылкой на раздел и ценой от:

Как найти комплект по маркировке SMC (суффикс -PS), разобрано в статье ремкомплекты цилиндров SMC.

Что входит в ремкомплект уплотнений и как его выбрать?

Ремкомплект — это всё необходимое для полного восстановления цилиндра в одном наборе. Для WAALPC DSBC ремкомплекты доступны по диаметрам Ø32–125 мм, для DSNU — типоразмер 10.

Состав типового ремкомплекта WAALPC DSBC / DSNU

• Поршневое уплотнение — кольцо NBR по наружному диаметру поршня (двухлепестковое или одинарное)
• Штоковое уплотнение — манжет в крышке, удерживает воздух при выдвинутом штоке
• Скребок штока — защищает уплотнение от абразива и влаги снаружи
• Направляющие кольца поршня (2 шт.) — PTFE-композит, центрируют поршень в гильзе
• O-кольца крышек (2 шт.) — уплотнение стыка крышка/гильза

Точный состав зависит от серии и исполнения (например, входят ли уплотнения демпфирования) — сверяйте по карточке комплекта.

Ремкомплекты WAALPC DSBC (ISO 15552) — по диаметрам

Ремкомплекты WAALPC DSNU (ISO 6432) — мини-цилиндры

У DSNU мини-цилиндров по ISO 6432 (Ø10–25 мм) гильза завальцована: торцевые крышки закатаны, стопорных колец и стяжных болтов нет, поэтому в мастерской без специнструмента такой цилиндр не разобрать. В каталоге WAALPC есть ремкомплект DSNU типоразмера 10; наличие комплектов на другие диаметры уточняйте по запросу. Чаще мини-цилиндр проще заменить целиком.

Ремкомплекты WAALPC MAL (круглые цилиндры)

Серия MAL (круглый корпус) — цилиндры Ø16–50 мм, ремкомплекты — Ø16–63 мм. Конструкция другая: крышки навинчены на гильзу на резьбе, стяжных болтов нет — разборка откручиванием крышек ключом с мягкими губками.

⚠️ Как правильно выбрать ремкомплект: серия и диаметр цилиндра указаны на маркировке корпуса (например, «DSBC-63-200-PPSA»). Первые цифры после серии — диаметр в мм. Не путайте диаметр штока с диаметром цилиндра. Полный каталог цилиндров WAALPC →

Как собрать пневмоцилиндр и заменить манжеты?

Чем смазывать уплотнения при сборке

Перед установкой манжеты и рабочую поверхность гильзы покрывают тонким слоем смазки, совместимой с материалом уплотнения. Несовместимый состав вызывает набухание или задубевание резины — цилиндр начнёт травить через несколько сотен циклов.

Правило: не применяйте составы, агрессивные к резине (растворители, топливные и некоторые синтетические масла) — даже разовая обработка сокращает ресурс уплотнения в разы. Смазку наносят тонким слоем: избыток собирает пыль и абразив.

Сборка — зеркальное отражение разборки, но требует большего внимания. Правило: каждое уплотнение перед установкой смазывается тонким слоем пневматической смазки.

Порядок сборки

1. Смазка уплотнений. Нанесите тонкий равномерный слой смазки (серии OFSW-32 или аналог) на все новые уплотнения. Смазки должно быть «блестяще», но не должно быть излишков — избыток загрязняет воздух в системе.
2. Установка O-колец в крышки. O-кольца укладываются в канавки без перекручивания. Проверьте: кольцо должно лежать в канавке равномерно, не выступать выше поверхности более чем на 30% диаметра сечения.
3. Установка штокового уплотнения и скребка. В переднюю крышку. Рабочая кромка уплотнения направлена внутрь (к давлению), скребок — наружу (к штоку). Ошибка в ориентации = немедленная утечка.
4. Установка уплотнений поршня. Сначала — направляющие кольца в боковые канавки поршня. Затем — поршневое уплотнение в центральную канавку. Уплотнение укладывают «петлёй»: сложить пополам, вставить одну сторону в канавку, расправить по всей окружности.
5. Вставка поршня в гильзу. Смажьте внутреннюю поверхность гильзы тонким слоем смазки. Вводите поршень строго по оси, равномерным нажатием. Если уплотнение «выпрыгивает» из канавки — достаньте поршень, проверьте уплотнение и повторите.
6. Установка задней крышки. Оденьте крышку на гильзу. O-кольцо должно войти в зазор без усилия — если нужно «вбивать», проверьте ориентацию и состояние O-кольца.
7. Установка передней крышки. Продёрните шток через штоковое уплотнение в крышке. Шток должен войти плавно. Затем наденьте крышку на гильзу.
8. Затяжка винтов крышек. Заверните винты от руки крест-накрест, затем затяните динамометрическим ключом в два прохода крест-накрест. Момент затяжки: Ø32–40 → 5 Нм, Ø50–63 → 8 Нм, Ø80–100 → 12 Нм, Ø125 → 18 Нм (ориентир; точные значения — по паспорту серии). ⚠️ Перетяжка деформирует алюминиевые крышки и пережимает уплотнения — цилиндр потечёт ещё быстрее.

Проверка перед монтажом

После сборки — ручной тест: двигайте шток рукой туда-обратно. Шток должен ходить плавно, без заеданий, с небольшим сопротивлением уплотнений. Если шток заедает в какой-то точке — разберите снова и найдите причину (перекос уплотнения, загрязнение).

Затем — пневматический тест: подайте давление 2–3 бар (не рабочее!) и проверьте на утечки мыльным раствором. Пузырей нет — можно монтировать и постепенно поднимать давление до рабочего.

Как часто обслуживать пневмоцилиндр?

Плановое обслуживание дешевле аварийного простоя: изношенная манжета не только травит воздух, но и запускает задир гильзы. Ориентир межсервисных интервалов:

Ресурс манжет. Числовой ресурс уплотнений завод не публикует: он зависит от давления, температуры, скорости хода, чистоты воздуха и смазки. Абразивная пыль без грязесъёмника сокращает его многократно. Усилие и расход воздуха под вашу нагрузку считает калькулятор пневмоцилиндра.

Какие ошибки чаще всего допускают при ремонте?

По опыту сервисных работ — вот ошибки, которые встречаются чаще всего:

• ⚠️ Неправильная смазка. Солидол, Литол-24, машинное масло — не рассчитаны на подвижные уплотнения пневмоцилиндра (загустевают, вымываются потоком воздуха). Используйте только специальную смазку для пневматики (например, Festo OFSW-32 или аналог).
• ⚠️ Неверная ориентация штокового уплотнения. Рабочая кромка «смотрит» на давление (внутрь цилиндра). Если перевернуть — уплотнение не работает совсем.
• ⚠️ Слишком много смазки. Избыток смазки попадает в воздушную магистраль, загрязняет другие компоненты системы (распределители, датчики), осаждается в трубках.
• ⚠️ Затяжка без динамометрического ключа. «На ощупь» — не работает для алюминиевых крышек пневмоцилиндров. Винты перетянуты по-разному → крышка перекошена → уплотнение негерметично.
• ⚠️ Повторное использование старых уплотнений. «Выглядят нормально» — не критерий. Резина теряет эластичность незаметно. Если уже разобрали — меняйте все уплотнения комплектом.
• ⚠️ Сборка без проверки состояния гильзы. Новые уплотнения на царапаной гильзе не помогут — потечёт через 2–3 недели. Проведите пальцем по внутренней поверхности: должна быть гладкой, как зеркало.
• ⚠️ Игнорирование скребка штока. Скребок защищает уплотнение от пыли и абразива. Без него уплотнение в производственных условиях изнашивается заметно быстрее.

Что делают в сервисе, если повреждены шток или гильза?

Ремкомплект меняют своими руками; в сервис цилиндр везут, когда пострадал металл. Типовые работы:

• Шток с рисками, коррозией или изгибом — изготавливают новый из хромированной стали по размерам старого; неглубокие риски иногда убирают шлифовкой с повторным хромированием. Гнутый шток обычно меняют: после правки остаётся биение, и он быстро изнашивает втулку и уплотнение.
• Гильза с рисками на зеркале — неглубокие риски снимают хонингованием; глубокий задир, вмятина или износ «в эллипс» — новая гильза или новый цилиндр. После хонингования диаметр немного растёт, поэтому уплотнение поршня подбирают под фактический размер.
• Сорванная резьба в крышке или на штоке — ремонтная вставка в крышку или новый шток.
• Испытание после ремонта — цилиндр гоняют на пониженном и рабочем давлении: проверяют утечку по штоку и через поршень (мыльным раствором или по манометру в заглушённой полости), плавность хода без рывков и работу демпферов в конце хода.

Если цена работ по металлу приближается к цене нового цилиндра — см. правило «40%» в разделе ниже, — выгоднее купить новый: у стандартных серий ISO 15552 и ISO 6432 присоединительные размеры совпадают, и цилиндр встаёт на старое место без переделки.

Когда ремонт цилиндра нецелесообразен?

Есть ситуации, когда ремонт обойдётся дороже замены или технически невозможен:

Правило «40%»: если ремкомплект стоит более 40% от цены нового цилиндра — покупка нового всегда выгоднее. Новый цилиндр WAALPC DSBC Ø63 — от 5 510 ₽, ремкомплект — 400 ₽ (около 7% от цены нового). Ремонт выгоден. Для DSBC Ø125 цилиндр — от 14 920 ₽, ремкомплект — 730 ₽ (около 5%). На стандартных диаметрах DSBC порог 40% практически не достигается — правило чаще срабатывает не на цене ремкомплекта, а на состоянии гильзы и штока (см. таблицу выше). Считайте по своему диаметру на странице серии.

Для подбора нового цилиндра используйте калькулятор усилия пневмоцилиндра — он помогает правильно выбрать диаметр под вашу нагрузку. Цилиндры WAALPC DSBC и DSNU — совместимые аналоги Festo DSBC и DSNU по присоединительным и монтажным размерам; для других серий (например, SMC CJ2, CM2) совместимость крепления проверяйте по чертежу.

Когда замена выгоднее ремкомплекта

Если ремкомплект уже ставится повторно за год — рациональнее заменить цилиндр целиком. WAALPC DSBC по ISO 15552 (Ø32–125 мм в каталоге) и DSNU (Ø10–63 мм в каталоге; по ISO 6432 — Ø10–25) — совместимые аналоги европейских серий по присоединительным и монтажным размерам; демпфирование — P или PPV (суффикс -A означает магнитный поршень и не относится к типу демпфера). Производство ISO 9001, прямой контракт с заводом без посредников — стоимость, как правило, ниже оригинала; точную разницу считаем по вашему списку артикулов. По списку артикулов оригинала инженер возвращает таблицу совместимых WAALPC за 1 рабочий день.
