Минимальное рабочее давление пилотного клапана 2W: почему не открывается при 0.5 бар

Закупили партию клапанов 2W-250-25 для системы дренажа с самотёчным давлением 0.3 бар — катушка щёлкает, на манометре давление есть, а вода не идёт. Через час разборки выяснилось: пилотные клапаны 2W серии физически не открываются ниже определённого порога перепада давления Δp_min. Для размера G1 этот порог 0.3 бар, для G2 — уже 0.5 бар. Параметр редко указывают в каталогах российских поставщиков, и инженер узнаёт о нём только после монтажа. В статье разбираем физику пилотного механизма (зачем нужен перепад), сводную таблицу Δp_min по серии WAALPC 2W для размеров от 1/4 до 2 дюймов, сценарии, где этот параметр становится блокирующим (вакуум, низкое давление, дренаж), и альтернативу — direct-acting клапаны без пилота, которые открываются от нуля бар, но имеют ограниченную пропускную способность.

Краткий ответ: что такое Δp_min и где это критично

Δp_min (минимальный перепад давления) — это разность давлений на входе и выходе клапана, при которой пилотный механизм способен поднять диафрагму и открыть проход. Для серии WAALPC 2W это от 0.05 бар (для размера 1/4 дюйма) до 0.5 бар (для размера 2 дюйма). Если в вашей системе фактический перепад меньше — клапан не откроется даже при поданном напряжении на катушке. Это не дефект, а физическое ограничение конструкции.

Три типичных сценария, где Δp_min блокирует работу: (1) вакуумные системы, где на входе ‒0.1 бар, а на выходе атмосфера — фактический перепад на закрытом клапане только 1 бар, но после открытия он мгновенно падает до нуля и клапан захлопывается; (2) системы низкого давления (0.1-0.5 бар) для газов, реагентов, технической воды самотёком; (3) дренажные системы с гравитационным напором, где столб жидкости в 3 м даёт только 0.3 бар. Решение для всех трёх случаев одинаковое — заменить пилотный клапан 2W на direct-acting клапан той же серии (например, WAALPC 2V025-08), который открывается соленоидом напрямую без необходимости в перепаде, но имеет пропускную способность Kv в 5-10 раз ниже. Для расхода до 30 л/мин это работает; для магистрали с расходом 500 л/мин direct-acting не подойдёт по производительности — там нужно поднимать давление в системе либо ставить мембранно-приводной клапан с внешним пилотом 6 бар.

Физика пилотного клапана: зачем нужен перепад давления

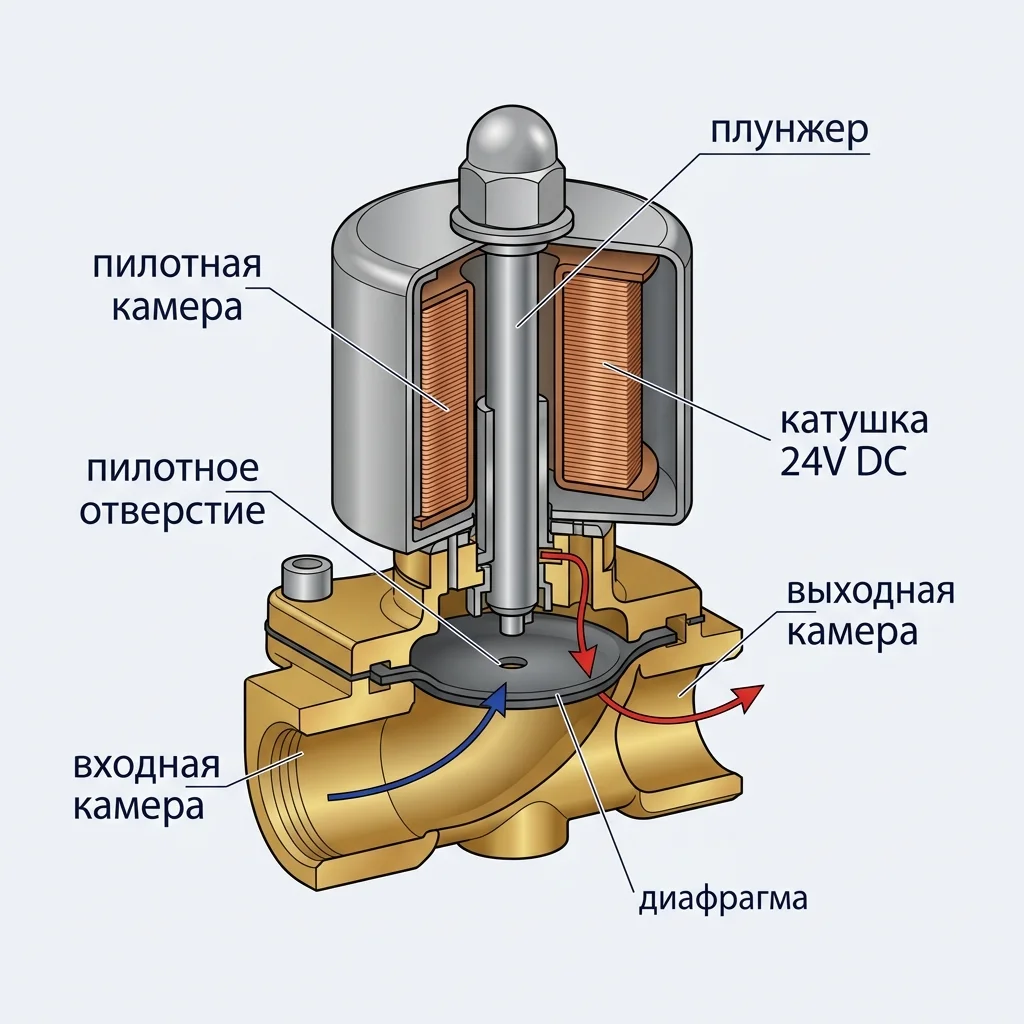

Пилотный клапан (pilot-operated, indirect-acting) — это конструкция, в которой соленоид не открывает основной проход напрямую, а только смещает маленький пилотный плунжер. Дальше работает физика: давление со входа клапана через узкое отверстие в диафрагме (компенсационное отверстие) попадает в пилотную камеру над диафрагмой и прижимает её к седлу. Когда соленоид открывает пилотный канал, давление из камеры сбрасывается в выход клапана — а давление со входа, действующее снизу на диафрагму, теперь больше давления сверху. Диафрагма поднимается, и открывается основной проход.

Из этого следует ключевое: для подъёма диафрагмы нужна разность давлений снизу (вход) и сверху (пилотная камера, сообщённая с выходом). Если перепад между входом и выходом мал — сила, поднимающая диафрагму, недостаточна для преодоления пружины и веса самой диафрагмы. Чем больше клапан, тем тяжелее диафрагма и сильнее обратная пружина, тем выше Δp_min. Для размера G1/4 диафрагма лёгкая (диаметр 12 мм) и пружина слабая — Δp_min 0.05 бар. Для размера G2 диафрагма уже 60 мм диаметром, пружина намного жёстче — Δp_min 0.5 бар. Подробнее принцип пилотного клапана разобран в статье пневмораспределитель 2/2 и соленоид 2W: типы и применение.

Преимущество пилотной схемы — большая пропускная способность при компактном соленоиде. Катушка мощностью 8-15 Вт открывает клапан G2 с Kv 35 м³/час, тогда как direct-acting клапан того же размера потребовал бы соленоид 80-150 Вт. Поэтому пилотные клапаны — стандарт для магистральных линий 6-10 бар. Но для систем низкого давления или вакуума они физически не подходят.

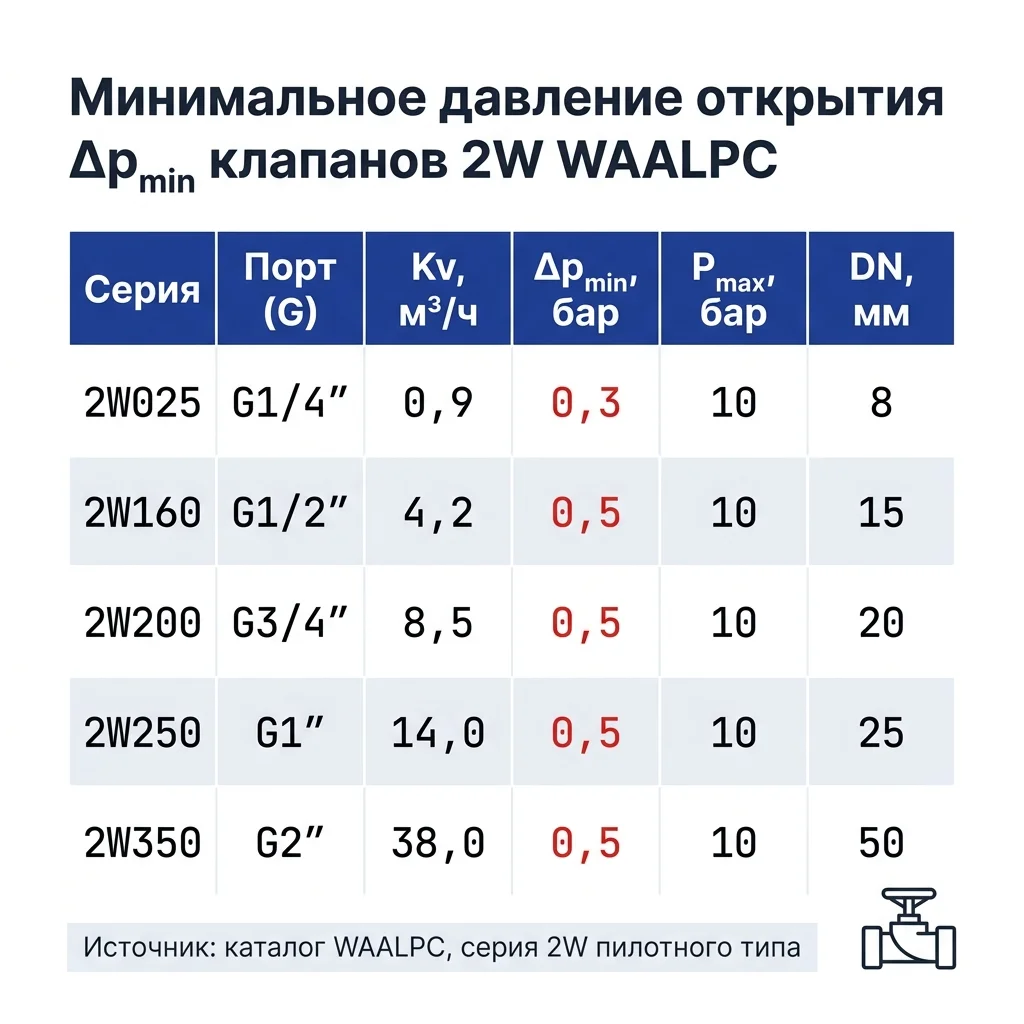

Таблица Δp_min по серии WAALPC 2W

Ниже сведённые данные по серии 2W нормально-закрытых пилотных клапанов от размера G1/4 до G2. Δp_min — минимальный перепад давления для открытия. Δp_max — максимальное рабочее давление. Kv — пропускная способность в м³/час при перепаде 1 бар. Значения приведены для жидкости и нейтрального газа при +20 °C.

Артикул	Резьба	DN, мм	Δp_min, бар	Δp_max, бар	Kv, м³/ч
2W-040-10	G1/4	10	0.05	10	1.8
2W-050-15	G1/2	15	0.1	10	4.5
2W-160-15	G1/2	15	0.15	10	5.2
2W-200-20	G3/4	20	0.2	10	9
2W-250-25	G1	25	0.3	10	15
2W-350-35	G1¼	32	0.4	10	22
2W-400-40	G1½	40	0.45	10	28
2W-500-50	G2	50	0.5	10	35

Зависимость почти линейная: с увеличением условного диаметра DN на каждые 10 мм Δp_min растёт примерно на 0.1 бар. Это связано с тем, что вес и площадь диафрагмы растут по квадрату от диаметра, а ход подъёма — линейно. Поэтому в системах с давлением ниже 1 бар крупные пилотные клапаны DN32-50 практически бесполезны.

Где Δp_min блокирует работу: три типичных сценария

Сценарий 1. Вакуумные системы. Например, цикл вакуумной упаковки: на входе клапана 2W линия вакуумного насоса с давлением ‒0.85 бар (абсолютное 0.15 бар), на выходе — атмосфера 1.0 бар. Фактический перепад на закрытом клапане — 0.85 бар, формально достаточно для размера G1/2. Но как только клапан начинает открываться, давления выравниваются за 0.1-0.3 секунды, и клапан захлопывается обратно — получается дребезг. Решение: либо direct-acting клапан, либо вакуумный клапан специальной конструкции (с обратной полярностью пилотного канала). Подробно про вакуумные системы — в статье автоматизация процессов с помощью пневматики.

Сценарий 2. Газы низкого давления (биогаз, природный газ в бытовых линиях, инертные газы для лабораторий). Давление 0.1-0.5 бар. Для размера G1/2 (Δp_min 0.1-0.15 бар) при давлении 0.3 бар клапан работает, но на пределе. Если на выходе подключён длинный трубопровод с гидравлическим сопротивлением — фактический перепад ещё меньше, клапан «дышит». Решение: размер клапана взять на ступень меньше расчётного (для меньшего размера Δp_min ниже) либо использовать direct-acting в исполнении для газов с малой Kv.

Сценарий 3. Самотёчный дренаж и переливные линии. Гравитационный напор от столба 3 м воды — 0.3 бар. Если на этом давлении ставить пилотный клапан 2W-250-25 (Δp_min 0.3 бар) — он не откроется или будет работать нестабильно. Аналогично с дренажом конденсата из ресиверов: при автосливе по сигналу таймера давление в нижней точке системы может быть всего 0.2-0.5 бар после стравливания основной массы. Решение: ставить direct-acting или плавающий поплавковый кран без соленоида.

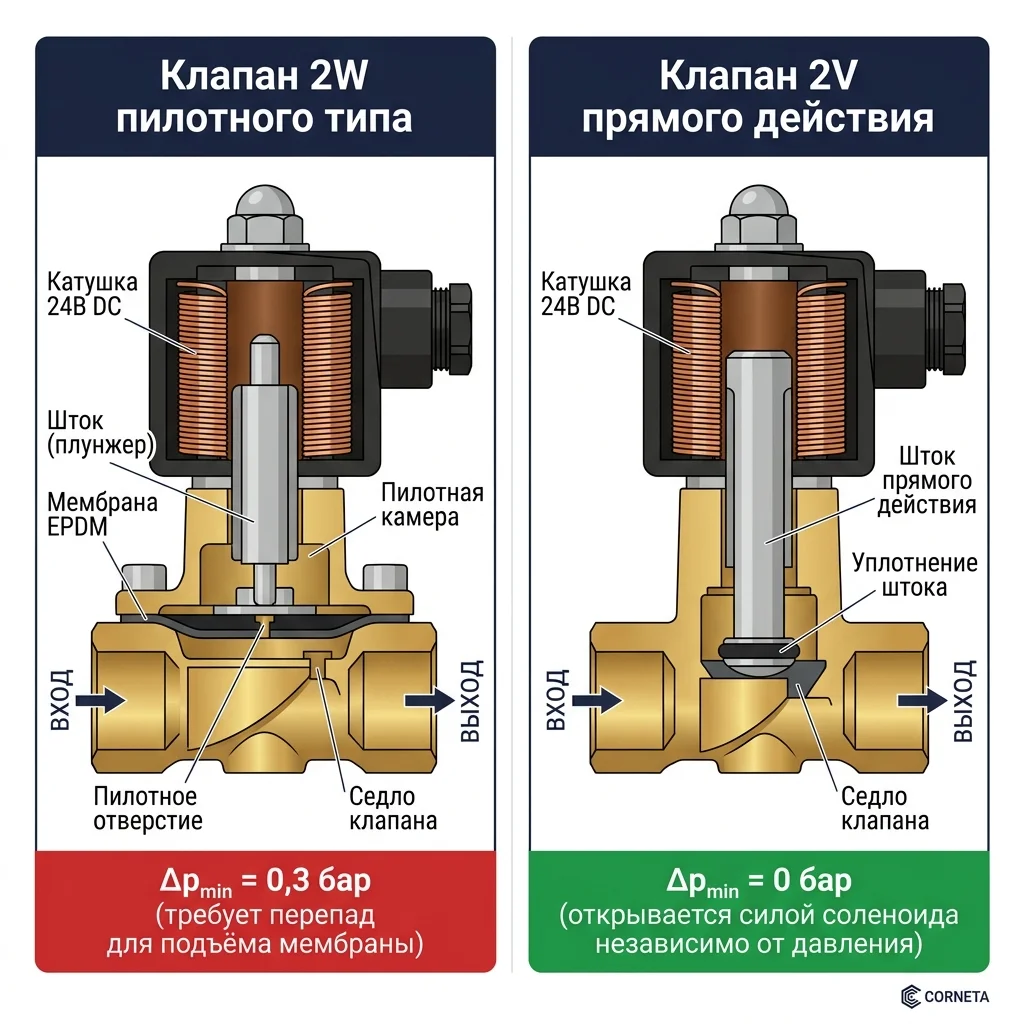

Альтернатива: direct-acting клапаны 2V

Direct-acting клапан (прямого действия) — это конструкция, где соленоид открывает основной проход напрямую, без пилотного механизма. Работает от давления 0 бар (нужно только электрическое усилие катушки), но имеет ограниченную пропускную способность. У серии WAALPC 2V с тем же присоединительным размером Kv в 5-10 раз меньше, чем у пилотных 2W. Зато никаких ограничений по нижнему давлению.

Параметр	2W (pilot-operated)	2V (direct-acting)
Δp_min	0.05 — 0.5 бар (зависит от размера)	0 бар (открывается без перепада)
Δp_max	10 бар	10 бар
Kv для G1/2	4.5 м³/ч	0.5 м³/ч
Kv для G1	15 м³/ч	2 м³/ч
Мощность катушки	8-15 Вт	15-50 Вт
Применение	Магистрали 1-10 бар, большой расход	Вакуум, низкое давление, малый расход
Цена (G1/2), ₽	от 1 850	от 2 400

Direct-acting клапан дороже пилотного при том же размере на 15-30 %, потому что требует более мощного соленоида. Зато он подходит для широкого спектра задач, где пилотный физически не работает. Прежде чем заказывать, посчитайте требуемую пропускную способность — для расхода 30-50 л/мин Kv 0.5-1 м³/ч хватает; если у вас 200-500 л/мин и низкое давление — либо повышайте давление в системе, либо используйте мембранно-приводной клапан с внешней подачей 6 бар на пилот.

Как выбрать клапан под систему низкого давления

Алгоритм подбора. (1) Замерьте фактический перепад давления на месте установки клапана манометром или мановакуумметром. (2) Если перепад больше Δp_min для нужного размера — берите пилотный 2W. (3) Если перепад меньше или равен Δp_min — переходите к direct-acting 2V. (4) Проверьте, что Kv direct-acting клапана покрывает требуемый расход (расход в л/мин = Kv в м³/ч × 16.67). (5) Если Kv не хватает — рассмотрите вариант с внешним пилотным сигналом (мембранно-приводной клапан) или повысьте давление в системе.

Для уточнения требуемого расхода используйте калькулятор подбор Kv/Cv пневматического клапана — он покажет, какой клапан нужен под конкретный расход и перепад давления. Если задача связана с подбором клапана под скорость пневмоцилиндра, посмотрите статью типы пневмораспределителей и их выбор.

Типичные ошибки при выборе клапана 2W

• Игнорировать Δp_min при заказе. Большинство каталогов указывает только Δp_max. Запрашивайте у поставщика значение минимального перепада до оформления заказа — это критичный параметр для систем с давлением ниже 1 бар.
• Ставить пилотный клапан в вакуумную линию. Даже если на закрытом клапане перепад 0.85 бар — после открытия он мгновенно падает, и клапан захлопывается обратно. Для вакуума только direct-acting или специальный вакуумный клапан.
• Брать клапан «с запасом по размеру». Чем больше размер пилотного клапана, тем выше Δp_min. Для системы 0.3 бар с расходом 20 л/мин лучше взять G1/4 (Δp_min 0.05 бар), чем «надёжный» G1 (Δp_min 0.3 бар, на пределе).
• Путать direct-acting и пилотный по внешнему виду. Корпуса похожи, отличие — в маркировке. Direct-acting обычно имеет приписку DA или 2V, пилотный — 2W или PO (pilot-operated). Если сомневаетесь, спросите у поставщика.
• Решать проблему повышением напряжения на катушке. Δp_min — это физическое ограничение конструкции, не электрическое. Поднятие напряжения с 24 на 36 В не откроет клапан, но сожжёт катушку за 30 минут.
• Не учитывать гидравлическое сопротивление выходной линии. Если за клапаном длинный трубопровод с местным сопротивлением, фактический перепад на клапане в открытом состоянии падает, и пилот теряет управляющий сигнал. Закладывайте запас по Δp_min минимум 30%.
• Думать, что щелчок катушки = клапан открылся. Соленоид может срабатывать и тянуть пилотный плунжер, но диафрагма не поднимется, если перепад мал. Проверка — по фактическому расходу или показанию манометра на выходе.

Связанные материалы

• Пневмораспределитель 2/2 и соленоид 2W — типы и применение
• Магистральный соленоидный клапан 2W — каталог и подбор
• Диагностика отказа электромагнитного клапана
• Типы пневмораспределителей и их выбор
• Калькулятор подбора Kv/Cv клапана под расход
• Электромагнитные клапаны WAALPC — каталог

Подобрать товар в каталоге

Артикул	Тип	Δp_min, бар	Цена, ₽	Применение
2W-040-10	Pilot 2W, G1/4	0.05	1 290	Магистраль 1-10 бар, расход до 30 л/мин
2W-160-15	Pilot 2W, G1/2	0.15	1 850	Магистраль 1-10 бар, расход 50-100 л/мин
2W-250-25	Pilot 2W, G1	0.3	3 280	Магистраль 1-10 бар, расход 200-300 л/мин
2V025-08	Direct-acting 2V, G1/4	0	2 450	Вакуум, низкое давление, расход до 8 л/мин
2V130-15	Direct-acting 2V, G1/2	0	3 950	Вакуум, дренаж самотёком, расход до 30 л/мин

Часто задаваемые вопросы

Что делать, если клапан 2W не открывается при включении катушки?

Сначала проверьте напряжение на катушке мультиметром — должно быть номинальное (обычно 24 В DC или 220 В AC) с допуском ±10%. Если напряжение есть и катушка щёлкает, но воздух или жидкость не идёт — измерьте фактический перепад давления на клапане. Если он меньше Δp_min для вашего размера (см. таблицу выше) — это и есть причина. Решение: заменить на direct-acting клапан 2V того же присоединительного размера или повысить давление в системе.

Почему пилотный клапан G2 не работает при 0.4 бар?

Для размера G2 (DN50) минимальный перепад давления Δp_min равен 0.5 бар. Это физическое ограничение конструкции: диафрагма большого размера тяжёлая, и для её подъёма нужна разность давлений снизу и сверху не менее 0.5 бар. При 0.4 бар клапан может щёлкать, но диафрагма не поднимется. Варианты решения: (1) поднять давление в системе до 0.6+ бар, (2) использовать клапан меньшего размера с меньшим Δp_min (но он ограничит расход), (3) перейти на direct-acting клапан или мембранно-приводной с внешним пилотом 6 бар.

Можно ли использовать пилотный клапан 2W в вакуумных системах?

В большинстве случаев — нет. Даже если на закрытом клапане формально есть перепад 0.85 бар (вакуум на входе vs атмосфера на выходе), после открытия давления выравниваются и клапан захлопывается. Для вакуума используйте либо direct-acting клапаны 2V (открываются соленоидом напрямую без перепада), либо специальные вакуумные клапаны с обратной полярностью пилотного канала.

В чём разница между 2W и 2V в обозначении?

2W (2-Way pilot) — пилотный нормально-закрытый клапан с диафрагменным механизмом, требует Δp_min для открытия, имеет высокую пропускную способность. 2V (2-Way direct-acting) — клапан прямого действия, соленоид открывает основной проход напрямую, работает от нуля бар, но Kv в 5-10 раз ниже при том же размере. Внешне корпуса похожи, отличие — в маркировке и иногда в форме корпуса соленоида (у direct-acting катушка крупнее).

Как замерить фактический перепад давления на клапане?

Установите два манометра — один до клапана (на входе), второй после (на выходе). Запустите систему в рабочем режиме на 10-30 секунд для стабилизации потока. Разность показаний и есть фактический перепад. Для жидкостных систем подойдут манометры класса 1.5 с диапазоном до 10 бар. Для систем низкого давления (0-2 бар) используйте манометры с расширенной шкалой класса 1.0 — иначе погрешность измерения может перекрыть полезный диапазон.

Что такое мембранно-приводной клапан и когда он лучше 2W?

Мембранно-приводной клапан — это разновидность пилотного, но с внешним подводом управляющего давления. То есть для открытия требуется не перепад между входом и выходом основной линии, а отдельная линия 4-6 бар, подаваемая на мембрану через малогабаритный соленоид 3/2. Используется в системах, где основное давление низкое (вода, газ, реагенты при 0.1-1 бар), а внешний источник сжатого воздуха 6 бар есть. Стоит в 2-3 раза дороже стандартного 2W, но решает проблему Δp_min радикально.
