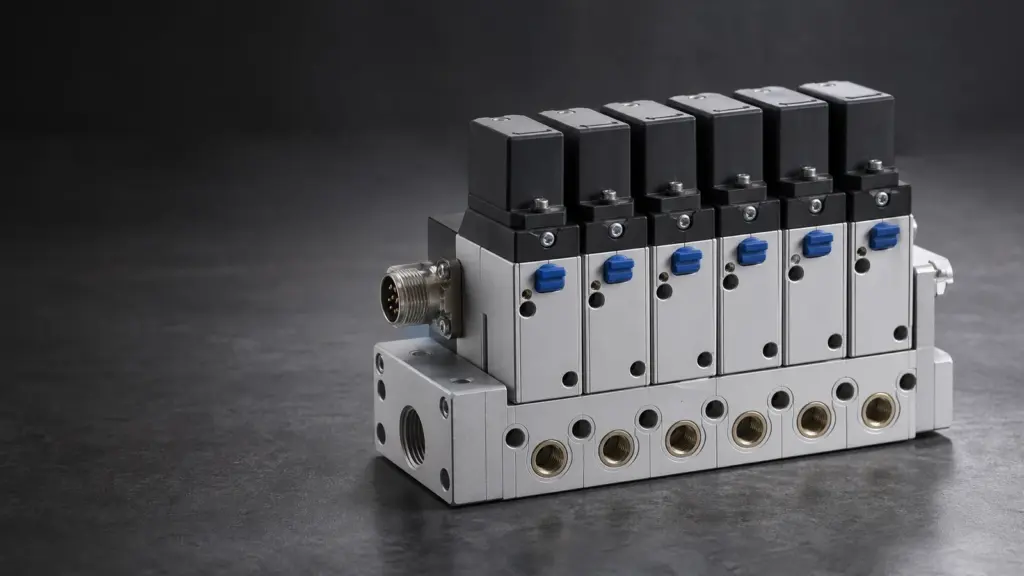

Пневмоостров — что это такое

Пневмоостров (клапанный остров) — это сборка из нескольких пневмораспределителей на единой монтажной плите с общим подводом сжатого воздуха, общим выхлопом и часто общей электрической шиной/разъёмом. Позволяет управлять группой цилиндров от одного узла, экономя место, монтаж и кабель. Общая электрика (разъём или шина) — то, что отличает остров от простого коллектора. Применяется в станках, манипуляторах и автоматических линиях вместо россыпи отдельных клапанов.

Товары из статьи

WAALPC ISLAND-371от 1 370 ₽

WAALPC 4Vот 550 ₽

WAALPC VFот 1 520 ₽

WAALPC MVSCот 1 310 ₽

WAALPC 3Vот 550 ₽

Введите код вашего изделияНайти

Чем пневмоостров отличается от коллектора и отдельных клапанов?

На практике встречаются три способа собрать управление группой цилиндров. Они отличаются тем, насколько объединены подача воздуха и электрика.

• Отдельные распределители — каждый со своим подводом и проводкой; гибко, но громоздко и много монтажа.
• Коллектор (манифольд) — общая плита подачи воздуха, но клапаны электрически независимы. В каталоге WAALPC такая плита 200M названа «пневмоостров», но по этому определению она — коллектор: у каждого клапана своя катушка, общей шины нет.
• Пневмоостров — общая плита + общая электрика (часто с цифровой шиной): один кабель/разъём на 8–24 клапана, диагностика, адресация.

Когда применять пневмоостров?

• Как ориентир — 4 и более распределителей в одном узле (порог не нормируется).
• Нужна компактность и быстрый монтаж шкафа автоматики.
• Требуется единая диагностика и адресация клапанов от ПЛК.

Если в узле один-два клапана и они разнесены по машине, остров избыточен — проще поставить отдельные распределители. По мере роста числа позиций и требований к диагностике пневмоостров окупается за счёт меньшего числа кабелей и более простого обслуживания.

Что входит в состав пневмоострова?

Типовой пневмоостров собирается из унифицированных модулей, которые наращиваются по числу нужных позиций:

• Плита-база — несёт общий канал подачи воздуха и общий выхлоп; посадочные места у большинства островов фирменные, у части серий — по ISO 5599-1 (плиты ISO).
• Секции распределителей — моностабильные или бистабильные, по одной на каждую управляемую функцию, например соленоидная секция 371 для острова; на коллектор 200M ставятся распределители 4V210, 4V220, 4V230 (по карточке 200M).
• Электрический интерфейс — разъём или полевая шина (fieldbus) для связи с ПЛК; какой он у конкретной серии, смотрите в её карточке (у коллектора 200M общей шины нет).
• Модули входов/выходов — опционально, для сбора сигналов датчиков прямо на острове; тип входа (с общим плюсом или с общим минусом) под датчики NPN или PNP смотрите в документации модуля, см. подключение датчика NPN/PNP.
• Заглушки (например, резьбовая заглушка ED) на неиспользуемые порты и резервные позиции — под будущее расширение без переборки.

Подробнее о выборе типа секций см. статью о моностабильных и бистабильных распределителях: от этого зависит поведение клапана при пропадании питания: моностабильная секция возвращается в исходное положение, бистабильная остаётся в последнем. Для вертикальных грузов и захватов это надо решать на схеме, а не выбором «острова» как такового.

Как подобрать пневмоостров — сколько клапанов и какое сечение?

Линия с 6 пневмоцилиндрами по одному распределителю на цилиндр собирается на коллекторе: база WAALPC 200M-6F-G1/4 (6 станций, 630 ₽, склад в Москве) плюс 6 распределителей 4V210-08-DC24V (по 840 ₽ за штуку, склад в Москве). Итог — база плюс шесть клапанов по этим ценам, без кабеля и разъёма к ПЛК. Это именно коллектор: у каждой катушки свой провод, общей шины нет. Подвод воздуха к нескольким линиям трубкой удобно развести цанговым коллектором PK на 5 портов.

Пропускная способность одного 4V210 — по эффективному сечению S = 17,0 мм² (мануал WAALPC 2025): Cv ≈ S/17 ≈ 1,0, Kv ≈ 0,87, Qn ≈ 930 нл/мин (≈, по пересчёту из S, не паспортное значение).

Не все 6 клапанов срабатывают одновременно — примем как допущение 2–3 позиции сразу. Три одновременно открытых 4V210-08 способны пропустить до ≈ 2 800 нл/мин (≈ 2,8 м³/мин), но это пропускная способность клапанов, а не расход: реальный расход задают цилиндры (объём, ход, частота циклов), и он обычно заметно ниже. Суммарный расход группы и запас по производительности компрессора удобно проверить калькулятором расхода воздуха, а диаметр подающей трубки к плите острова — калькулятором подбора трубки.

Куда смотреть дальше?

• Каталог пневмораспределителей — отдельные секции для острова.
• Коллекторы 200M (в каталоге — «пневмоостров 200M») — база на 2–20 станций под распределители 4V.
• Каталог коллекторов (манифольдов) — если общая электрика не нужна. Цанговый PK — это разветвитель для трубок на 5 отводов, а не коллектор для распределителей.

Чем пневмоостров отличается от коллектора?

Коллектор объединяет только подачу воздуха; пневмоостров — ещё и электрику (общий разъём/шину).

Сколько клапанов на одном острове?

Зависит от серии: у коллектора WAALPC 200M — от 2 до 20 станций. Для шинных островов число позиций смотрите в каталоге конкретной серии.

Можно ли заменить остров отдельными клапанами?

Да, но потеряете компактность и единую проводку.

Что такое полевая шина в пневмоострове?

Это цифровой интерфейс (fieldbus), по которому ПЛК управляет всеми клапанами острова одним кабелем и получает диагностику. Вместо жгута индивидуальных проводов на каждый клапан — один кабель.

Сколько стоит пневмоостров с распределителями?

Зависит от числа позиций и типа секций. Например, коллектор на 6 станций WAALPC 200M-6F-G1/4 с 6 распределителями 4V210-08-DC24V — это цена базы плюс шести клапанов (цены в карточках), без кабеля и разъёма к ПЛК.

Как выбрать число позиций острова?

По числу управляемых функций (цилиндров, зажимов, клапанов) плюс 1–2 резервные позиции под будущее расширение линии — так остров не придётся менять при добавлении привода.

Какой протокол использует полевая шина острова?

Зависит от контроллера линии: Profibus, CANopen, IO-Link, AS-interface или обычный многожильный разъём без цифрового протокола. У коллектора WAALPC 200M шины нет. Уточняйте совместимость у интегратора ПЛК перед заказом острова.
