Kv и Cv: в чём разница и как перевести одно в другое

Кратко: Kv = 0,865 × Cv, а Cv = 1,156 × Kv. Пример: Cv 1,0 — это Kv 0,865. Для воздуха при входном давлении 6 бар и перепаде 1 бар расход Qn ≈ 1078 × Kv нл/мин. Быстрый перевод — в калькуляторе Kv и Cv.

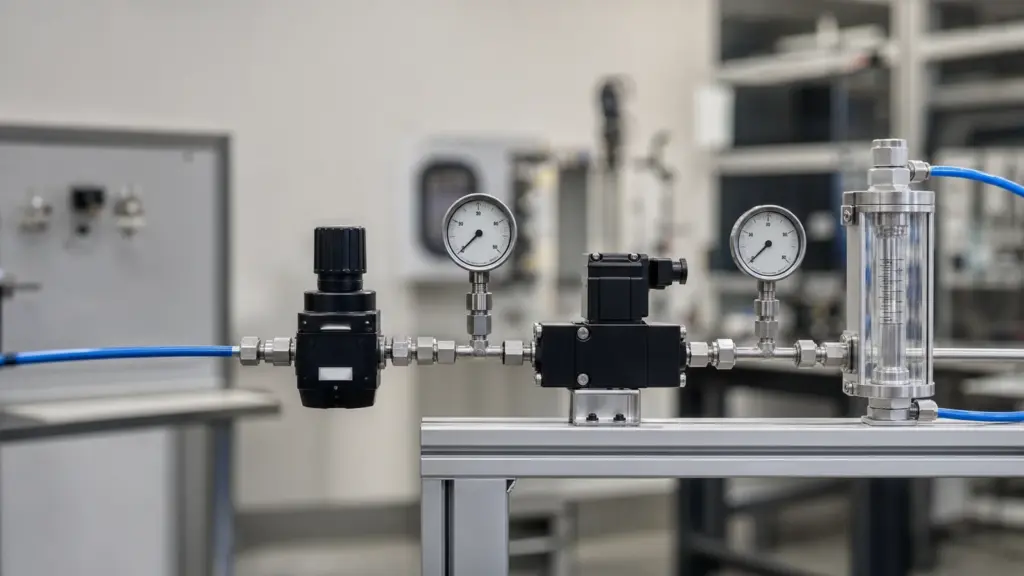

Kv и Cv — коэффициенты пропускной способности клапана. Kv — метрический (расход воды в м³/ч при перепаде давления ΔP = 1 бар, температура воды 5–40 °C), Cv — американский (расход воды в US-галлонах/мин при ΔP = 1 psi, вода около 60 °F). Это одна и та же физическая величина в разных единицах: Kv ≈ 0,865 · Cv, обратно Cv ≈ 1,156 · Kv (в части каталогов встречается округление Cv ≈ 1,17 · Kv — расхождение около 1 %).

Как перевести Kv в Cv и обратно?

• Kv = 0,865 × Cv
• Cv = 1,156 × Kv

Обе константы — взаимно обратные коэффициенты одной и той же зависимости (0,865 · 1,156 ≈ 1). Достаточно запомнить любую: чтобы получить Kv, значение Cv умножают на 0,865; чтобы вернуться к Cv — умножают Kv на 1,156. Для быстрой прикидки в каталоге достаточно Kv ≈ 0,87 · Cv.

Как Kv и Cv связаны с расходом воздуха?

Kv/Cv определены для воды, но по ним оценивают и расход сжатого воздуха через клапан — по формуле для газа. Ориентир для входного давления 6 бар и перепада ΔP = 1 бар: Qn [нл/мин] ≈ 1078 × Kv. Отдельная система — ISO 6358: там пропускную способность пневматического элемента задают не Kv/Cv, а звуковой проводимостью C и критическим отношением давлений b, и сравнивать их напрямую нельзя. В каталогах пневматики чаще удобнее нл/мин (Qn) — основная величина для российского инженера, см. что такое нл/мин. Kv/Cv нужны для сравнения с импортными паспортами и расчёта перепада давления.

Пример. Клапан с Cv = 1,0: Kv = 0,865 × 1,0 = 0,865, Qn ≈ 1078 × 0,865 ≈ 930 нл/мин. Для подсерии 4V200 в карточке 4V указаны Cv ≈ 1,0 — это пересчёт из эффективного сечения S = 17,0 мм² (мануал WAALPC 2025; Cv = S / 17), а не паспортное значение, — и Qn ~900–1200 нл/мин — порядок совпадает.

Практически это значит: когда в импортном паспорте указан только Cv, а в российском проекте оперируют расходом в нл/мин, расходную характеристику сначала переводят в Kv по формуле выше, а затем сопоставляют с проходным сечением клапана. Чем выше Kv/Cv при том же типоразмере, тем меньше потеря давления на клапане при заданном расходе — у распределителей 4V паспортной величиной служит эффективное сечение S (мануал WAALPC 2025); коэффициент Cv в карточке подсерии (и номинальный расход Qn) получен пересчётом из S (Cv = S / 17), а Kv из Cv получают по формуле выше.

Как рассчитать Kv на реальном клапане — весь ряд 4V?

Паспортные значения Cv серии 4V (лист WAALPC, поле «Orifice size (Cv)») и пересчитанный по ним Kv — без округления от старых прикидок, прямо по формуле Kv = 0,865 × Cv:

Конкретная позиция для расчёта — 4V210-08-DC24V (катушка 24 В DC, в наличии, склад в Москве). При Cv = 1,00 её Kv ≈ 0,865, ориентировочный расход на клапан Qn ≈ 930 нл/мин при 6 бар и перепаде 1 бар — этого хватает на большинство пневмоцилиндров Ø32–50 на один ход. Если нужен запас по расходу (длинный ход, быстрый цикл), берут следующий типоразмер 4V310-10 с Kv ≈ 1,43.

Чем удобнее считать?

• Перевод и расчёт пропускной способности — калькулятор /tools/valve-cv/.
• Потери давления на клапане — /tools/pressure-loss/.

Пропускная способность важна не только у клапанов, но и у остальных компонентов линии: дросселей AS, блока подготовки воздуха AFC и фильтров AF — у каждого своё падение давления при номинальном расходе. Kv/Cv для них в наших карточках не заявлены — смотрите расходные графики производителя; общее Kv цепочки считают по правилу 1/Kv² = Σ 1/Kvᵢ².

Подобрать электромагнитный клапан под нужный расход можно в категории электромагнитные клапаны — например, серия 2S или ряд 4V с расчётом выше.

Kv больше или меньше Cv?

Меньше: Kv ≈ 0,865 · Cv (для одного и того же клапана).

Что основное в каталоге — Kv, Cv или нл/мин?

Для российской пневматики основной величиной служит расход в нл/мин; Kv/Cv — для сравнения с импортом.

Как перевести Cv в Kv?

Умножить Cv на 0,865.

Чему равен Kv при Cv = 1?

Kv ≈ 0,865. Это базовая опорная точка: клапан с Cv = 1 пропускает примерно 0,865 м³/ч воды при перепаде 1 бар.

Зачем переводить Cv в Kv в российском проекте?

Импортные каталоги (Festo, SMC) часто дают расходную характеристику в Cv, а отечественная документация и расчёт перепада давления ведутся в метрических единицах. Перевод в Kv приводит данные к единой системе для корректного сравнения и подбора.
