Пневмосистема работает медленно: 7-шаговая диагностика для инженера

Когда пневмосистема работает медленно, цикл штамповки увеличивается с 1,2 до 2,8 секунд, манипулятор не успевает за конвейером, а оператор пишет наряд на ремонт. Нередко виноват не компрессор и не цилиндр, а потери в тракте: утечки, прикрытый дроссель, забитый фильтр или тонкая трубка. В этой статье инженеры CORNETA.TECH разбирают 7-шаговый алгоритм диагностики, который позволяет за одну рабочую смену найти причину падения скорости и вернуть систему к паспортному циклу. Для каждого шага указано контрольное оборудование, нормативные значения и типовые цифры из опыта обслуживания сборочных линий на 6-8 бар. Алгоритм построен по принципу «от источника к потребителю»: компрессор → ресивер → магистраль → блок подготовки → распределители → цилиндры. Такая последовательность отсекает ложные версии до того, как мастер начнёт разбирать пневмоцилиндр.

С чего начать диагностику медленной пневмосистемы?

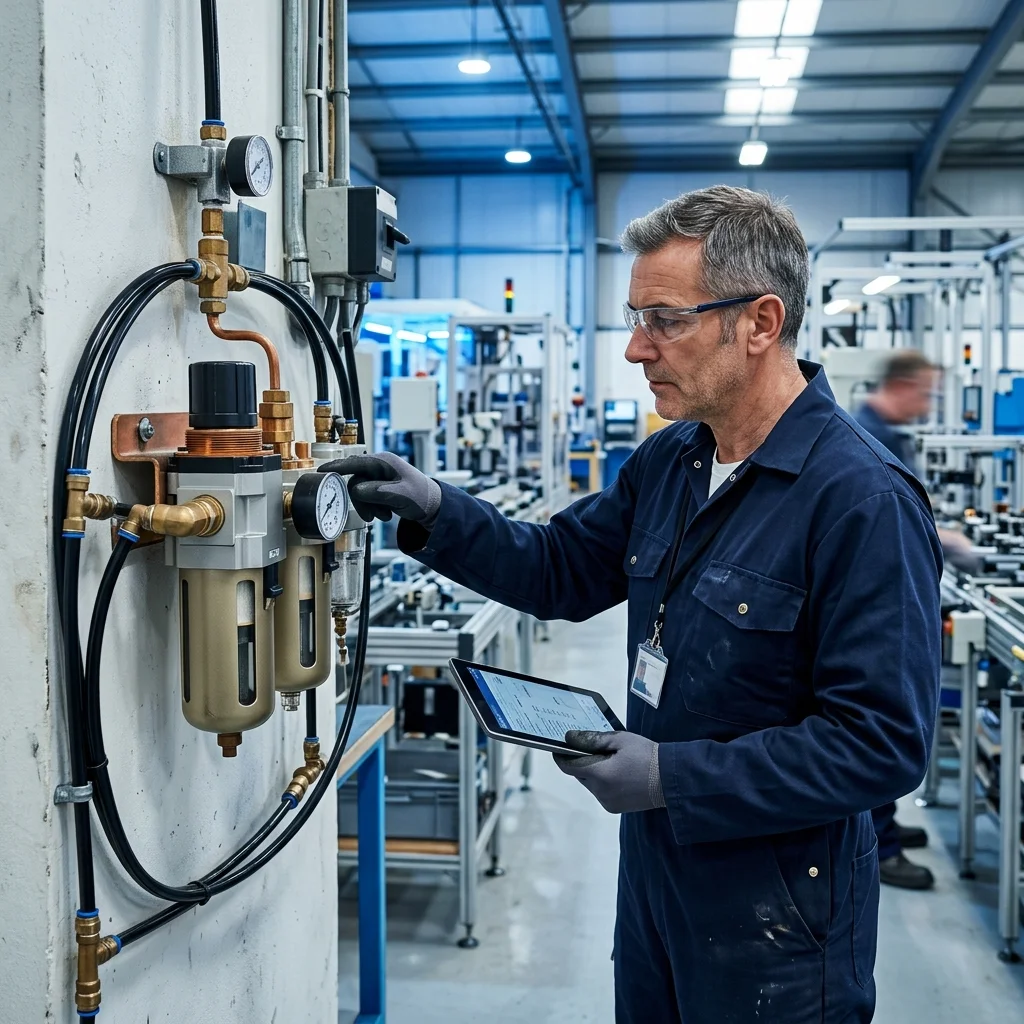

Если пневмосистема работает медленно, первая проверка — это давление в магистрали под нагрузкой. Манометр на блоке подготовки воздуха (БПВ) должен показывать паспортные 6,0-6,3 бар в момент срабатывания самого мощного потребителя. Если стрелка проседает ниже 5,0 бар — у вас либо недостаточная производительность компрессора, либо утечки превышают 15 % от расхода, либо трубопровод имеет недостаточный внутренний диаметр.

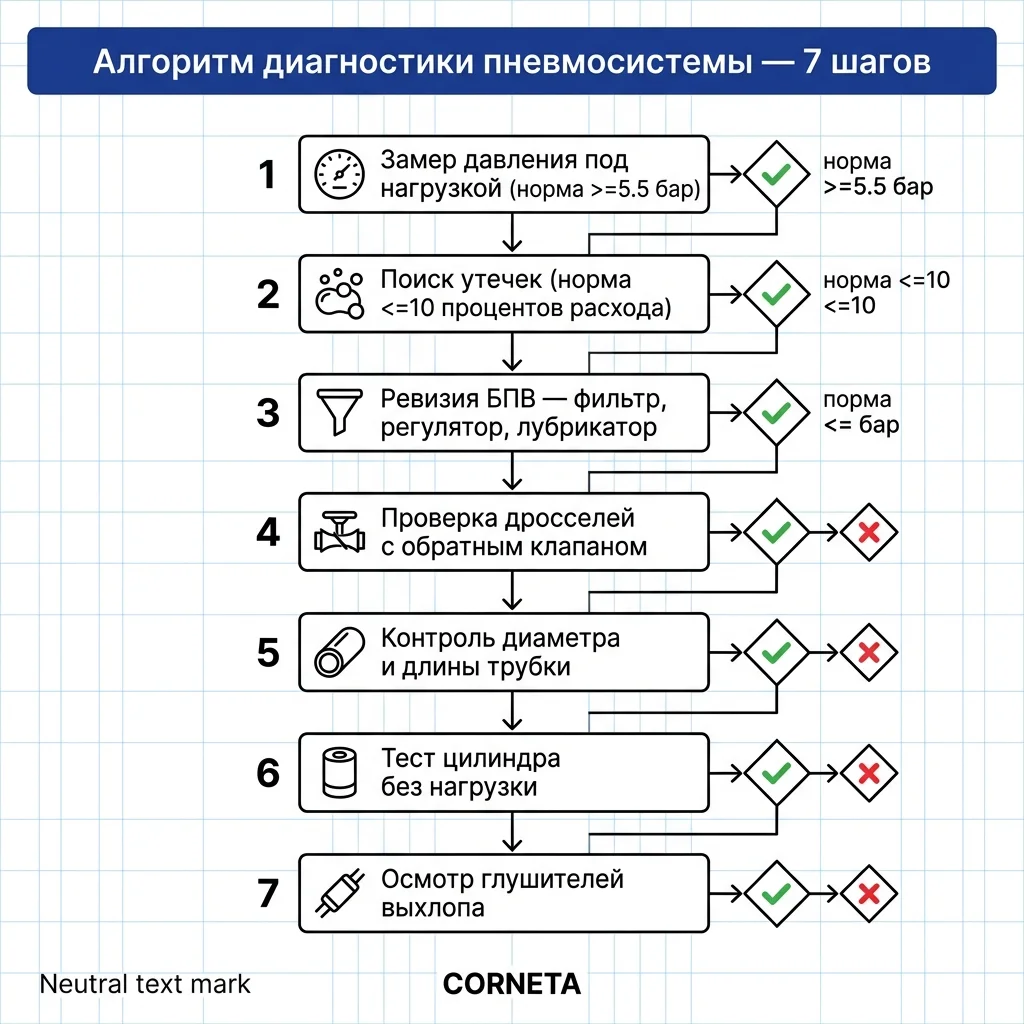

Семь обязательных шагов диагностики в порядке выполнения: (1) замер давления под нагрузкой, (2) акустический и пенный поиск утечек, (3) проверка БПВ (фильтр, регулятор давления, осушитель), (4) ревизия дросселей с обратным клапаном на цилиндрах, (5) контроль диаметра и длины пневмотрубки, (6) тест-цикл пневмоцилиндра без нагрузки, (7) осмотр глушителей на выхлопе распределителей. На каждый шаг — 15-40 минут работы. Полная диагностика укладывается в одну смену 8 часов. Шаги 2-4 (утечки, БПВ, дроссели) проверяются быстрее и дешевле всего, поэтому их делают раньше шагов 5-6 (магистраль и цилиндр); компрессор и глушители смотрят после них. Распределение причин зависит от конкретной системы.

Шаг 1. Как замерить давление под нагрузкой?

Включите систему и запустите самый ресурсоёмкий цикл — обычно это одновременное срабатывание 2-3 крупных цилиндров. Зафиксируйте показания манометра на БПВ в момент пика расхода. Норма для линии 6 бар: просадка не более 0,5 бар (то есть не ниже 5,5 бар). Если давление падает до 4,0-4,5 бар — это уже критическая просадка, и она напрямую объясняет, почему пневмосистема работает медленно: снижение давления может уменьшать доступное усилие, но потеря 30 % давления не означает потерю 30 % скорости. Скорость проверяют по фактическим давлениям, расходу, нагрузке и дросселированию в конкретной ветви.

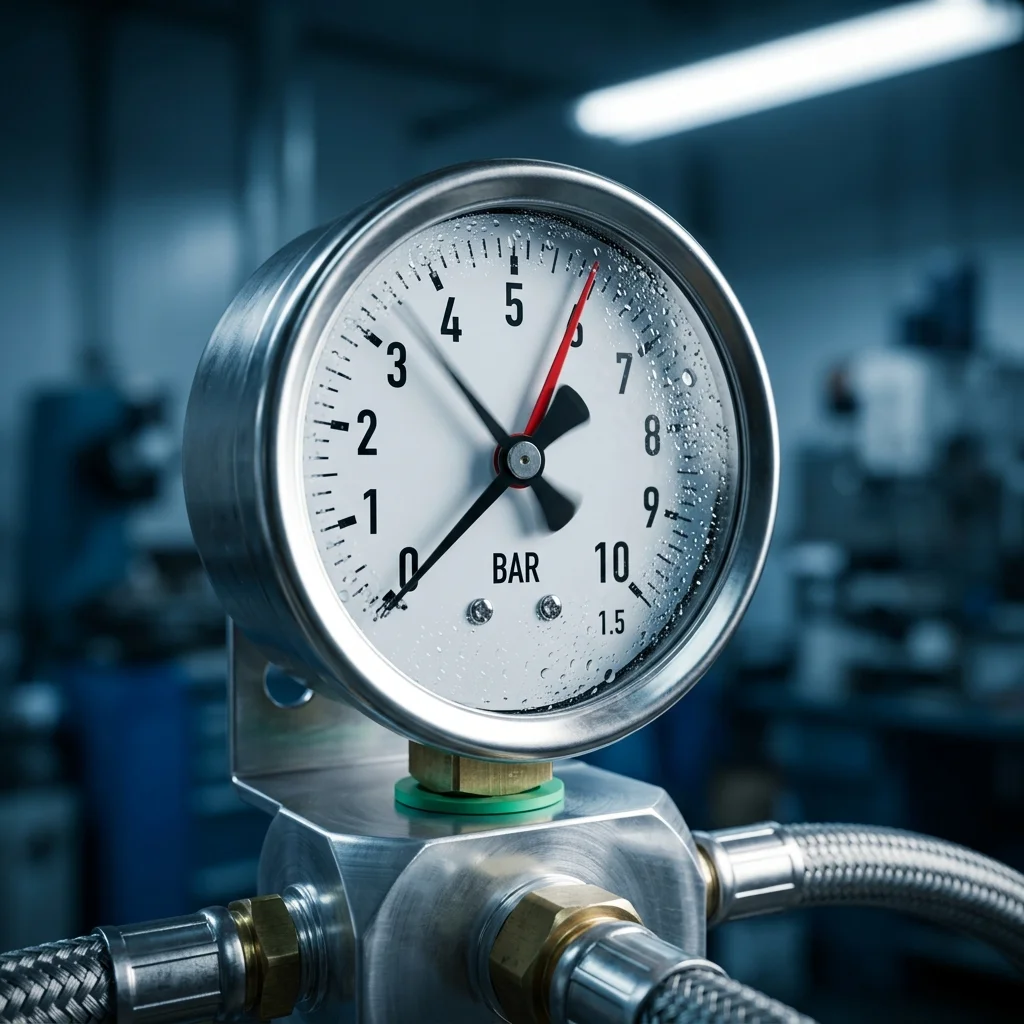

Используйте манометр класса точности 1,5 с диапазоном 0-10 бар. Электронные датчики давления с записью графика дают ещё более точную картину — видно, насколько долго длится просадка и успевает ли давление восстановиться между циклами. Длительность восстановления сама по себе не определяет причину просадки: проверяют подачу источника и потери до потребителя. Ресивер рассчитывают по дефициту расхода во время пика, его длительности и допустимому падению давления; фиксированные 200–500 л не гарантируют результат. При постоянном дефиците подачи один ресивер проблему не устраняет.

Шаг 2. Как найти утечки воздуха?

Утечки — главная скрытая причина того, что пневмосистема работает медленно. В старой системе утечки нередко составляют заметную долю расхода компрессора, поэтому их измеряют на конкретной системе (метод — ниже). Типичные точки утечек: резьбовые соединения цанговых фитингов, уплотнения цилиндров, глушители распределителей, запорная арматура и сливные краны, повреждения трубки.

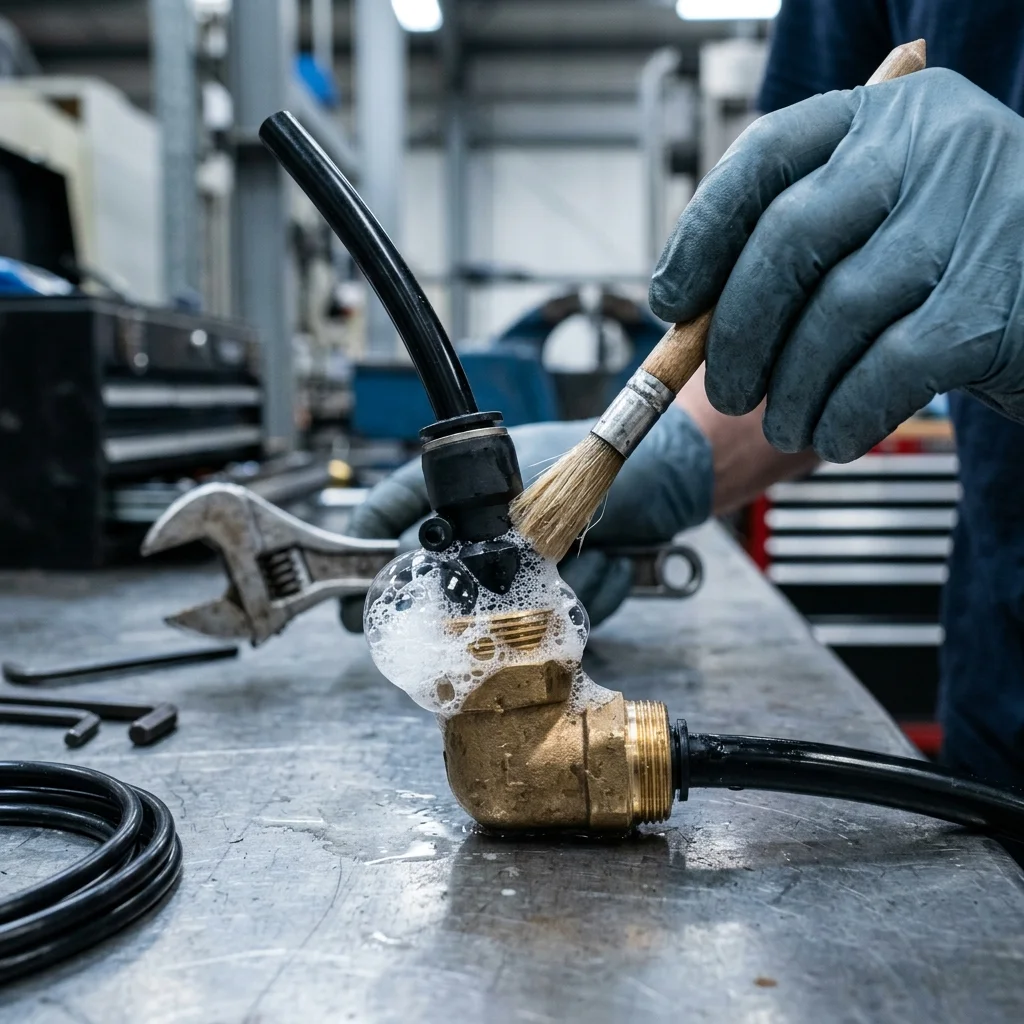

Метод обнаружения зависит от уровня шума в цехе. При уровне ниже 70 дБ работает обычное прослушивание: остановите все потребители, оставьте давление в магистрали и пройдитесь вдоль трубопровода. Утечка выше 0,5 л/мин слышна как тихое шипение с расстояния 1 м. При уровне шума 80+ дБ нужен ультразвуковой течеискатель (УЗТ) — он улавливает ультразвук от струи воздуха частотой 35-40 кГц на расстоянии до 5 м даже при работающем оборудовании. Для контрольной проверки соединений используйте мыльный раствор или специальную пену в баллончике — пузыри появятся за 2-3 секунды на любой утечке от 0,1 л/мин. Подробно методики описаны в материале про утечки воздуха в пневмосистеме и их устранение.

Расход утечек по падению давления определяют при известном суммарном объёме изолированного участка, без подачи воздуха и полезного потребления. Учитывают ресивер и все сообщающиеся трубы, фиксируют время, абсолютное давление и температуру воздуха в начале и конце. Для сухого идеального газа: Qоп = V × Tоп / (pоп × t) × (p1абс/T1 − p2абс/T2), где V — литры, t — минуты, давления в одинаковых единицах, температуры — в кельвинах; результат — л/мин при указанной опорной базе pоп, Tоп. При одинаковой температуре Tс системы: Qоп = V × Δp / (pоп × t) × Tоп/Tс. По одному падению с 7 до 6 бар за минуту без V и температур нельзя назвать расход 1–2 м³/мин или универсальную норму времени.

Шаг 3. Как провести ревизию блока подготовки воздуха?

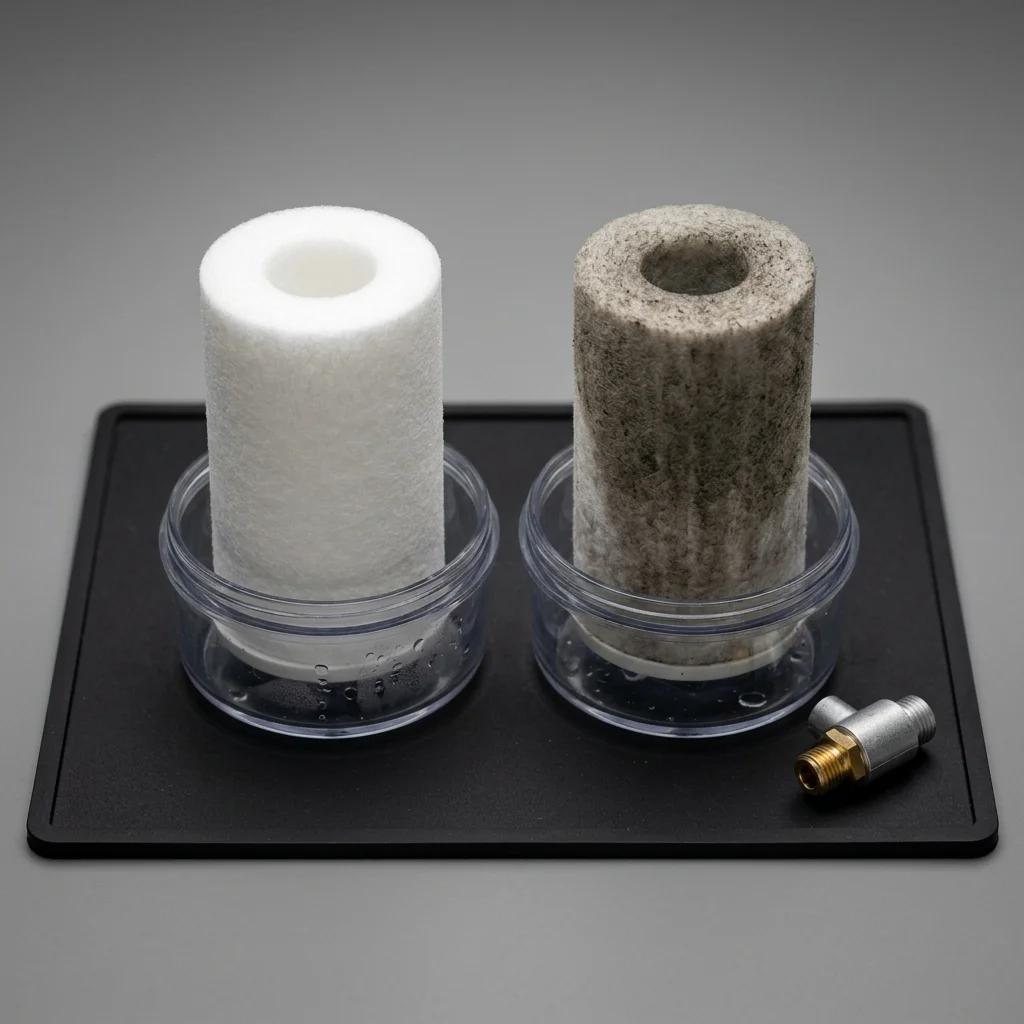

Блок подготовки воздуха может включать фильтр, регулятор давления и, когда нужна смазка, лубрикатор. При замедлении системы проверяют загрязнение фильтра, стабильность выходного давления и работу лубрикатора, если он установлен. Перепад сравнивают при одинаковых входном давлении и расходе с данными исправного узла или паспортом; по одному числу перепада причину отказа не определяют.

Для проверки фильтра-регулятора AW3000-02 установите манометры на входе и выходе и снимите показания при рабочем расходе. Условия измерения и допустимые потери берут из документации конкретного исполнения. Срок обслуживания фильтрующего элемента определяют по паспорту и условиям работы. Устойчивость выходного давления проверяют при стабильном входном давлении и нескольких режимах расхода. Колебания давления требуют диагностики, но сами по себе не доказывают повреждение мембраны. Подробнее в статье регулятор давления не работает: причины и ремонт.

Лубрикатор должен капать с частотой 1 капля на 30-60 рабочих циклов цилиндра. Если масло в чаше не убывает за неделю — дозатор забит окислами. Промойте керосином, прочистите канал иглой 0,5 мм. Использовать только специальное пневматическое масло вязкости ISO VG 32 (не моторное!).

Шаг 4. Как проверить дроссели с обратным клапаном?

Дроссели с обратным клапаном (throttle check valves) стоят на выхлопных портах цилиндра и регулируют скорость хода. Это самая частая «обнаруженная» причина, когда пневмосистема работает медленно: оператор когда-то закрутил винт дросселя для плавности, а через год никто не помнит, какое было исходное положение. Число оборотов винта зависит от модели дросселя, нагрузки и давления: ориентир — исходное положение, которое записали при наладке, или данные из паспорта дросселя.

Диагностика занимает 5 минут на цилиндр. Снимите трубку с выхлопного порта — если цилиндр пошёл резко быстрее, дроссель перекрыт сильнее нормы. Открутите винт на 0,5 оборота, дайте 5 рабочих циклов, замерьте время хода секундомером. Цель — минимальное стабильное время без удара в крайнем положении. Если даже при полностью открытом дросселе скорость недостаточна — проблема не в нём, переходите к шагу 5.

Шаг 5. Как проконтролировать диаметр и длину пневмотрубки?

Внутренний диаметр трубки — самый недооценённый параметр. Замена трубки PU 8×6 (внутр. 6 мм) на PU 12×8 (внутр. 8 мм) увеличивает пропускную способность в 1,8 раза при тех же 6 бар. Если линия от ресивера до распределителя длиной 15-25 м идёт трубкой 6×4 (внутр. 4 мм) — потеря давления на этом участке достигает 1,2-1,8 бар. После такого перепада на цилиндр приходит уже 4,2-4,8 бар вместо 6,0, и пневмосистема работает медленно даже при исправных компонентах.

Правило подбора диаметра: внутренний диаметр трубки должен быть не меньше присоединительного диаметра штуцера потребителя, для длин свыше 10 м — на ступень больше. Для цилиндра DSBC-50-200 с портом G1/4 минимальный внутренний диаметр магистрали — 8 мм (трубка PU 12×8). Точный расчёт проведите по калькулятору расхода воздуха. В магистральных линиях длиной 30+ м применяйте металлические трубки или полиамидную PA 14×10 — пластиковые PU при нагреве теряют прочность (допустимую температуру смотрите на карточке трубки).

Кроме диаметра проверьте геометрию: переломы трубки на радиусе менее 5 диаметров, скрутки, провисания с конденсатом — каждый дефект даёт +0,2-0,5 бар потери. На больших магистралях устанавливайте трубку с уклоном 1:200 в сторону влагоотделителя.

Шаг 6. Как провести тест-цикл пневмоцилиндра без нагрузки?

Если шаги 1-5 не выявили причины, проверьте сам цилиндр. Отсоедините его от исполнительного механизма (снимите муфту со штока) и запустите 10 циклов без нагрузки. Время хода без нагрузки сравнивают с паспортным временем цикла или с тем, что было записано при наладке. Если без нагрузки цилиндр всё равно медленный — изношены уплотнения поршня. Шток без нагрузки должен двигаться от лёгкого толчка рукой при отсоединённых трубках; если идёт с заметным усилием — заклинены направляющие или ржавчина на штоке.

Дополнительная проверка — измерение усилия на штоке динамометром при 6 бар. Для DSBC-32 (площадь поршня 8,04 см²) сила должна быть не ниже 440 Н (≈45 кгс) при 6 бар. Если меньше — внутренняя утечка по уплотнению поршня. Полная инструкция по разборке и замене манжет описана в статье пневмоцилиндр не работает: ремонт и замена уплотнений. Ремкомплект возвращает уплотнения поршня и штока в исходное состояние.

Шаг 7. Как осмотреть глушители на выхлопе?

Глушители (silencers) ставят на выхлопные порты распределителей для снижения шума. Их забивает масляный туман от компрессора, пыль из цеха, ржавчина из старых металлических магистралей. Забитый глушитель PSLB-02 работает как обратное сопротивление: выхлопу некуда уходить, и поршень с противоположной стороны не может двинуться, потому что не успевает вытолкнуть воздух из тыльной камеры. Это даёт характерный признак — медленный ход цилиндра только в одну сторону (туда, куда выхлоп идёт через забитый глушитель).

Диагностика занимает 2 минуты: открутите глушитель с распределителя и запустите цикл. Если скорость восстановилась — глушитель пора менять. Очистка ультразвуком в керосине помогает не всегда, а новые глушители заменяются быстро, поэтому проще заменить. Для распределителей серии 4V210 с резьбой G1/8 подходят PSLB-01, для 4V310 — PSLB-02. Расскажем подробно про эту неисправность в статье ремонт пневмораспределителя.

Какие типичные ошибки бывают при диагностике?

• Сразу разбирать цилиндр. Цилиндр виноват реже, чем кажется. Сначала всегда проверьте давление, утечки, дроссели и трубопровод — это первое, что проверяют.
• Считать давление на ресивере, а не у потребителя. На ресивере может быть 6,5 бар, а на дальнем цилиндре через 30 м трубки — 4,2 бар. Манометр ставьте на блок подготовки рядом с потребителем.
• Игнорировать утечки «потому что они есть везде». Утечки увеличивают потребность в подаче воздуха и могут повышать энергозатраты, но 20 % утечек не означают автоматически потерю 20 % скорости цилиндра. Влияние на цикл проверяют по фактическим давлениям, расходу и нагрузке. Экономию и срок окупаемости ремонта считают отдельно для данной системы.
• Закручивать дроссели «на глаз». Винт регулировки должен быть откручен на расчётное число оборотов от полностью закрытого, а не «на четверть оборота назад от заклинившегося».
• Ставить тонкие трубки «потому что они дешевле». Экономия на трубке оборачивается потерей 1 бар давления и заменой компрессора на более мощный.
• Не обслуживать фильтр по паспорту и состоянию. Загрязнение элемента может увеличивать потери давления при расходе. Состояние фильтра и допустимый перепад проверяют для конкретного исполнения и условий работы.
• Использовать моторное масло в лубрикаторе. Моторное содержит присадки, которые забивают уплотнения цилиндра и распределителя. Только ISO VG 32 пневматическое.

Какие узлы чаще всего меняют после проверки?

Когда семишаговая диагностика показывает износ, инженер обычно сталкивается с одной и той же проблемой: исходный компонент — Festo, SMC, AirTAC, Bosch Rexroth или Norgren — стоит дорого, едет долго, а сроки в цеху горят. Совместимость проверяют по полным обозначениям, чертежам, присоединениям, функции и условиям работы конкретных изделий. Стандарт на отдельные присоединительные размеры не подтверждает совпадение всех исполнений и замену без переделки. ISO 8573 описывает чистоту сжатого воздуха, а не посадочные размеры узлов.

Ниже — сводная таблица серий для предварительного поиска замены. Она не подтверждает совместимость конкретных полных исполнений; её проверяют отдельно.

листайте таблицу вбок →

Таблица не означает, что любая замена идентична оригиналу: остаются различия в ресурсе уплотнений, классе фильтрации и времени срабатывания. До замены проверяют размеры, функцию, допустимые условия и расходную характеристику; расчётную скорость линии подтверждают для собранной системы.

Если диагностика выявила несколько таких узлов в одной системе, имеет смысл отправить их единым списком: подбор по 5–10 артикулам мы делаем за один рабочий день. Контекст подбора и расчётов есть на странице «Подбор аналога импортной пневматики».

Из серийных позиций каталога для такой линии: глушитель PSL, от 30 ₽; дроссель с обратным клапаном AS, от 180 ₽; угловой цанговый фитинг PH, от 65 ₽.

Подобрать по теме

Какие материалы пригодятся ещё?

• Утечки воздуха в пневмосистеме — поиск и устранение
• Регулятор давления не работает: диагностика и ремонт
• Ремонт пневмораспределителя 5/2 и 3/2
• Пневмоцилиндр не работает: замена уплотнений и манжет
• Калькулятор потери давления в пневмомагистрали
• Калькулятор расхода воздуха для цилиндров
• Фильтр-регулятор AW3000-02
• Дроссели с обратным клапаном SL для регулировки скорости
• Глушители выхлопа PSLB для распределителей

Как подобрать товар в каталоге?

листайте таблицу вбок →

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-40-160, DSBC-100-25, MAL-40-125.

Какие вопросы чаще всего задают про медленную пневмосистему?

Почему пневмосистема работает медленно даже после замены компрессора?

Если после замены компрессора цикл не ускорился — проблема не в производительности, а в потерях после ресивера. Проверьте по очереди: давление на БПВ под нагрузкой (норма 5,5-6,3 бар), уровень утечек (норма до 10 % расхода), внутренний диаметр магистральной трубки (не менее 8 мм для цилиндров 32-50 мм), степень открытия дросселей и состояние глушителей. Часто новый компрессор просто компенсирует утечки, а не решает первопричину.

Сколько времени занимает полная диагностика пневмосистемы цеха?

Стандартная пневмосистема линии автоматизации с 10-15 цилиндрами и БПВ проверяется за 6-8 рабочих часов одним инженером. Шаг 1 (давление) — 30 мин. Шаг 2 (утечки) — 1,5-2,5 ч. Шаги 3-4 (БПВ + дроссели) — 1,5-2 ч. Шаги 5-6 (трубопровод и цилиндры) — 1-2 ч. Шаг 7 (глушители) — 20 мин. Если вызывать стороннюю бригаду — диагностика окупается за счёт восстановления цикла.

Можно ли диагностировать пневмосистему без её остановки?

Частично — да. Замер давления манометром, ультразвуковой поиск утечек, осмотр глушителей и состояние масла в лубрикаторе можно делать на работающей линии. Замена картриджа фильтра, проверка дросселей, разборка цилиндра требуют останова конкретного участка на 15-60 минут. Полная диагностика обычно совмещается с плановым ТО — раз в 3-6 месяцев.

Какое давление считается рабочим для промышленной пневмосистемы?

Рабочее давление выбирают по паспортам всех компонентов, нагрузке и проекту пневмосистемы. ISO 8573 описывает чистоту сжатого воздуха и не задаёт единого рабочего давления 6 бар. Давление проверяют у потребителя во время работы, учитывая потери в трубах и арматуре; допустимые пределы конкретных изделий превышать нельзя.

Что делать, если давление падает только в утренние часы?

Признак конденсата в магистрали. Ночью при остывании пар конденсируется в воду и блокирует часть сечения трубки. Решение: установите автоматический сливной кран на нижней точке магистрали и в ресивере, проверьте уклон трубопровода (норма 1:200 в сторону влагоотделителя), при необходимости добавьте осушитель адсорбционного типа после ресивера.

Влияет ли температура в цехе на скорость пневмоцилиндров?

Да, заметно. При -10 °C масло в лубрикаторе густеет в 3-4 раза, скорость хода падает на 15-25 %. При +40 °C трубка PU теряет до 15 % прочности и может вспучиваться. Рабочий диапазон большинства промышленных пневмоцилиндров: -10 до +60 °C. Для зимних цехов используйте морозостойкие уплотнения NBR-LT (до -40 °C) и полиамидные трубки PA вместо PU.
