Пневматика для начинающих — основы с нуля

Пневматика (от греч. πνεῦμα — «дуновение, дыхание») — раздел механики о равновесии и движении газов, а в технике — устройства, которые работают на сжатом воздухе: пневмоприводы и пневмоавтоматика станков и линий. В быту пневматикой называют ещё и пневматическое оружие — эта статья о промышленной пневматике.

Товары из статьи

WAALPC DSBCот 2 970 ₽Поставка 3–5 недель · DSBC-32-25-P

В корзину

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 ммот 40 ₽Поставка 3–5 недель · PC04-M5

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

Введите код вашего изделияНайти

С чего собрать первую систему: цилиндры MAL — от 920 ₽, распределители 4V — от 820 ₽, блоки подготовки AC — от 1 390 ₽, фитинги PC — от 40 ₽, пневмотрубки PU. Подбор по схеме — в разделе пневмоцилиндры.

Пневматика — простой и надёжный способ автоматизировать производство сжатым воздухом. Если только начинаете разбираться — этот путеводитель даст общую картину: как работает пневматика в промышленности, какие компоненты нужны, что взять для первого стенда.

Что такое пневматика простыми словами?

Пневматика — передача энергии через сжатый воздух. Компрессор давит воздух → воздух идёт по трубкам → попадает в цилиндр → цилиндр выдвигает шток → шток что-то двигает (поднимает, прижимает, перемещает).

Главное преимущество перед электромеханикой: воздух не горит и не искрит, привод прост и быстр. Главный недостаток: энергетический КПД заметно ниже, чем у электропривода. Сжатый воздух опасен сам по себе — см. раздел «Безопасность».

Где применяется

• Промышленная автоматизация — конвейеры, прессы, упаковка, сборка
• Пневмоинструмент — гайковёрты, шлифмашины, краскопульты
• Транспорт — тормоза грузовиков, автобусов и поездов, двери автобусов
• Медицина — пневматические шприцы, стоматологические дрели
• Робототехника — захваты роботов, пневматические манипуляторы

Какие физические основы пневматики нужно знать?

Основы пневматики сводятся к четырём понятиям — давление, усилие, расход и сжимаемость воздуха.

• Давление. В пневматике его считают в барах: 1 бар = 0,1 МПа ≈ 1 кгс/см² ≈ 14,5 psi. Манометр показывает избыточное давление — сверх атмосферного; в формулах для объёма и расхода нужно абсолютное (избыточное + 1 бар). Типичная заводская сеть — 6 бар.
• Усилие цилиндра — давление, умноженное на площадь поршня: F = p · S. Цилиндр Ø50 при 6 бар: площадь 19,6 см², усилие на выдвижение 0,6 МПа × 1963 мм² ≈ 1180 Н (около 120 кгс), на втягивание со штоком Ø20 — около 990 Н, без учёта трения. Посчитать свой случай — в калькуляторе усилия цилиндра.
• Расход. Расход сжатого воздуха указывают в нормальных литрах в минуту (нл/мин) — объём, пересчитанный к атмосферному давлению; по нему подбирают компрессор, распределитель и трубку. Подробно — что такое нл/мин.
• Сжимаемость. Воздух пружинит, поэтому цилиндр хорошо работает «от упора до упора», а остановить его точно посередине хода трудно. Скорость штока регулируют дросселями на выхлопе, а удар в конце хода гасит демпфер.

Пятое, что нужно новичку, — читать пневмосхемы: элементы рисуют условными знаками по ISO 1219, разбор — в статье как читать пневмосхемы.

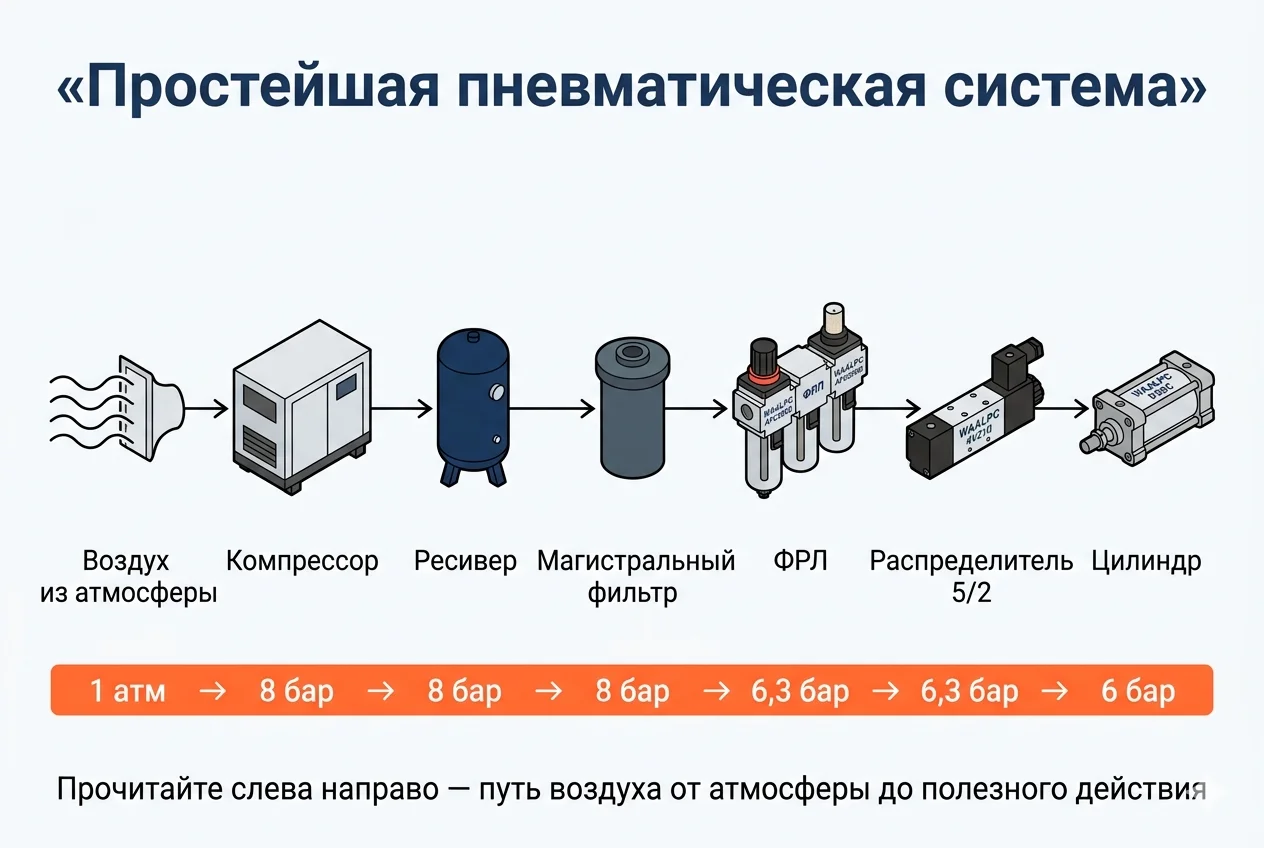

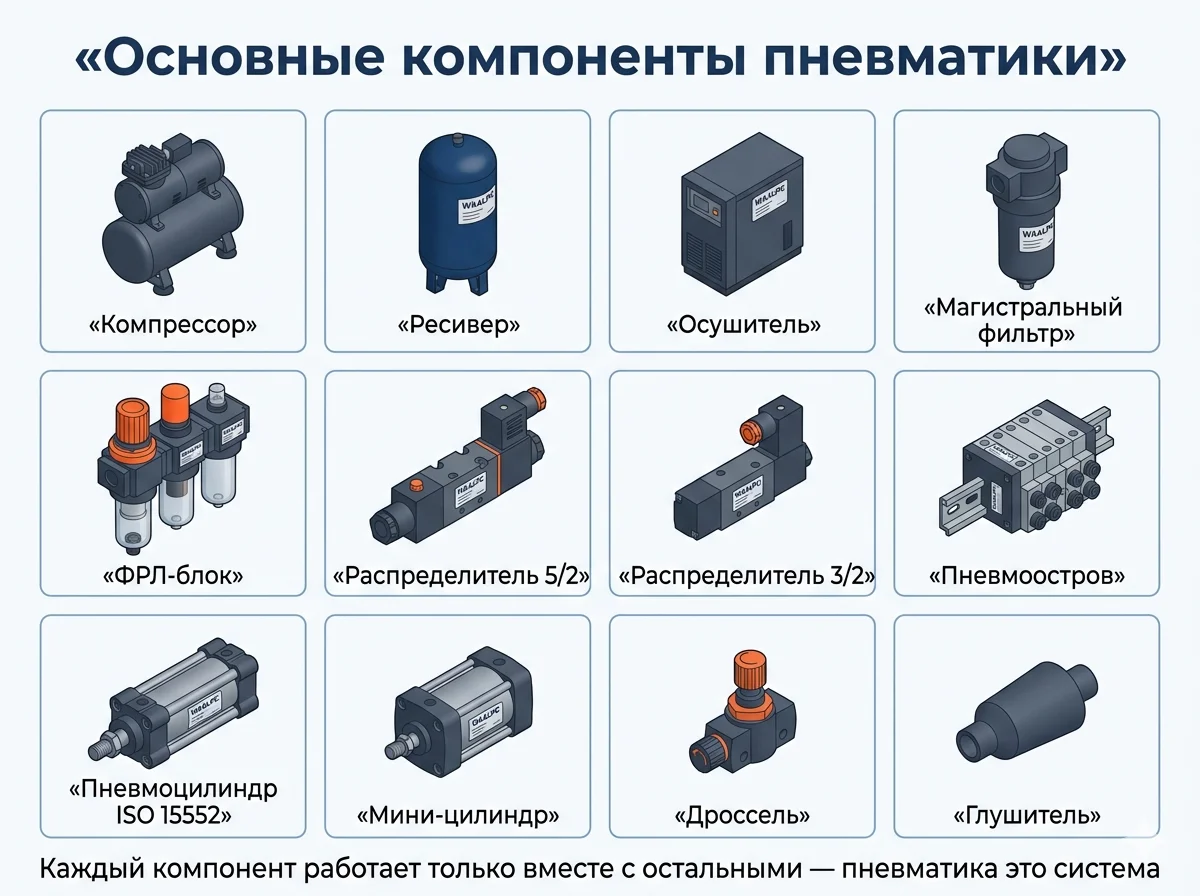

Из каких главных компонентов состоит пневмосистема?

Любая пневмосистема состоит из 5 базовых элементов:

1. Компрессор — сжимает атмосферный воздух до 6–10 бар. Источник энергии
2. Ресивер — буферная ёмкость после компрессора. Сглаживает пульсации
3. Блок подготовки воздуха (ФРЛ) — фильтр + регулятор + маслораспылитель. Очищает и стабилизирует
4. Пневмораспределитель — «выключатель» воздуха. Решает куда направить поток
5. Пневмоцилиндр — исполнитель. Преобразует воздух в механическое движение

Плюс трубки, фитинги, манометры и глушители. Всё вместе образует работоспособную пневмосхему.

Как работает пневмоцилиндр — за 5 пунктов?

1. Внутри цилиндра — поршень с штоком, выходящим наружу через переднюю крышку
2. Когда воздух подаётся в заднюю полость, поршень с штоком выдвигаются вперёд (рабочий ход)
3. Усилие = площадь поршня × давление. Для Ø50 мм при 6 бар (0,6 МПа): 19,6 см² × 60 Н/см² (0,6 МПа) ≈ 1178 Н (≈ 120 кгс)
4. Когда воздух подаётся в переднюю полость, поршень возвращается назад (обратный ход). Усилие меньше — вычитается площадь штока (для Ø50 со штоком Ø20 — около 989 Н при 6 бар)
5. Скорость хода регулируется дросселями с обратным клапаном: воздух в цилиндр идёт свободно, из цилиндра — через дроссель (по одному на каждый порт)

Подробнее в статье «Расчёт усилия пневмоцилиндра».

Как работает распределитель?

Пневмораспределитель — это «выключатель» воздуха. Имеет несколько портов и положений. Самый распространённый тип — 5/2 (пять портов, два положения):

• Порт 1 (P) — подача воздуха от компрессора
• Порт 4 (A) — к поршневой (задней) полости цилиндра, для выдвижения штока
• Порт 2 (B) — к штоковой (передней) полости цилиндра, для возврата
• Порт 5 (R) — выпуск воздуха из порта 4; порт 3 (S) — выпуск воздуха из порта 2

Катушка включена: воздух идёт 1→4 (P→A, цилиндр выдвигается), отработанный из порта 2 (B) уходит через порт 3 (S). Катушка обесточена (пружина): 1→2 (P→B, возврат), отработанный из порта 4 (A) уходит через порт 5 (R). Привязка портов к полостям — по схеме и паспорту распределителя.

Переключение бывает электромагнитное (катушка 24V/220V), пневматическое (от другой линии), механическое (педаль, кнопка). Подробнее в подключение распределителя.

Зачем нужен блок подготовки воздуха (ФРЛ)?

ФРЛ = фильтр + регулятор + маслораспылитель. Три функции:

• Фильтр — задерживает пыль, ржавчину, конденсат. Тонкость фильтрации — по паспорту (у блока AC — 25 мкм)
• Регулятор — стабилизирует давление. Из магистрали приходит 8–10 бар, регулятор выдаёт 6 бар (рабочее)
• Маслораспылитель — добавляет масляный туман в воздух. Нужен пневмоинструменту и приводам, требующим смазки; современные цилиндры обычно смазаны при сборке — уточняйте по паспорту. Начав подавать масло, не прекращайте: смазка заводская вымывается

Без фильтра и регулятора грязь и конденсат попадают в золотники и цилиндры, а давление гуляет — ресурс и точность работы падают.

Что нужно для минимального стенда?

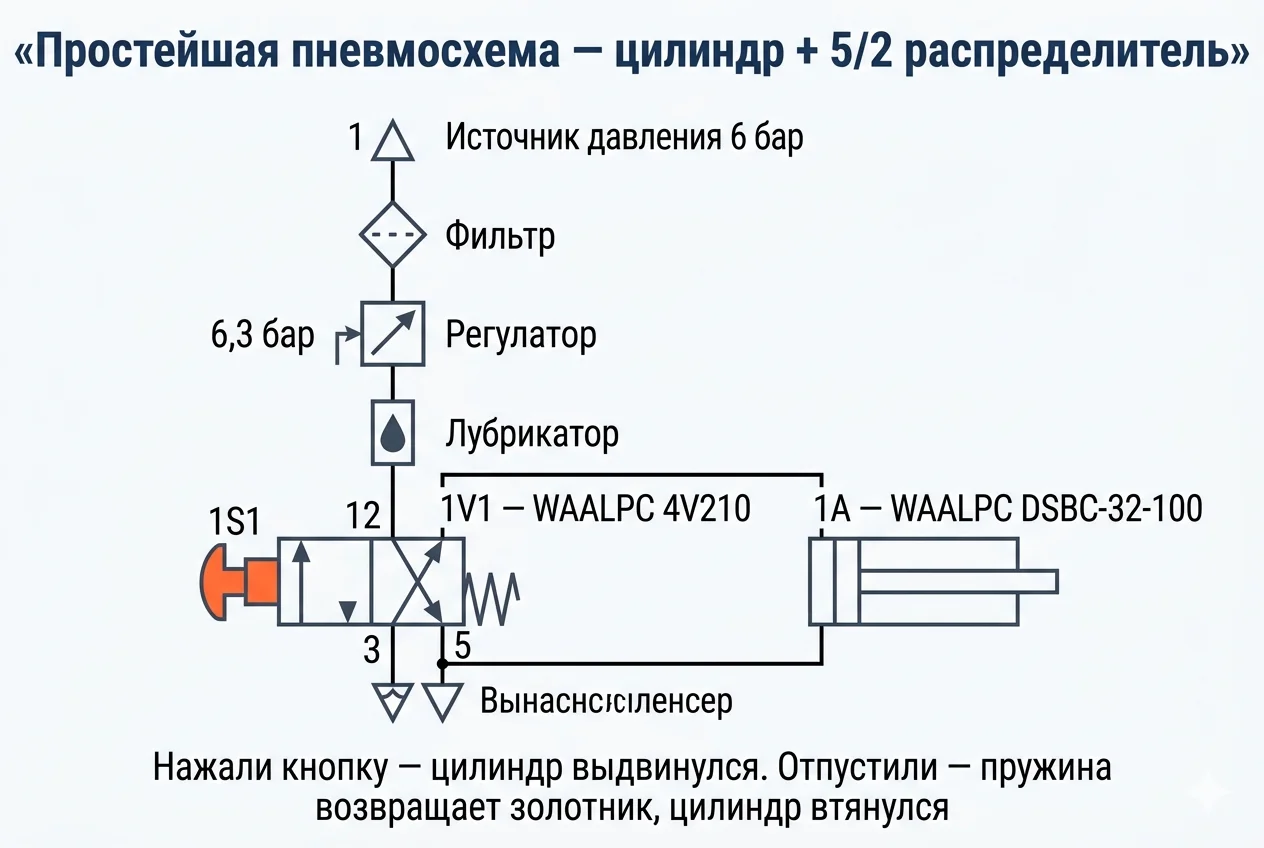

Как собрать первую схему — цилиндр + распределитель + ФРЛ?

Самая простая работающая схема:

1. Компрессор → ресивер → ФРЛ
2. От ФРЛ выходной порт идёт трубкой PU Ø6 к порту 1 (P) распределителя
3. От порта 4 (A) — трубка в заднюю (поршневую) полость цилиндра, от порта 2 (B) — в переднюю (штоковую)
4. На порты 3 (S) и 5 (R) распределителя — глушители
5. На катушку распределителя — провод от кнопки на блоке питания 24V

Нажимаем кнопку — катушка получает 24V → золотник переключается → воздух идёт 1→4 (P→A) → цилиндр выдвигается. Отпускаем — катушка обесточена, пружина возвращает золотник → 1→2 (P→B) → цилиндр задвигается. Рабочее давление распределителей 4V — 0,15–0,8 МПа: регулятор ФРЛ ставьте на 6 бар и не выше.

На что обратить внимание ради безопасности?

• Перед разборкой сбросьте давление: закройте кран и стравите воздух из линии и полостей цилиндра.
• Шток Ø50 при 6 бар развивает около 1178 Н — не держите руки в зоне хода, закройте её ограждением.
• Трубки закрепляйте: сорвавшаяся под давлением трубка хлещет.
• Не превышайте давление, указанное в паспорте компонентов; при пропадании воздуха или напряжения шток может сместиться — вертикальные цилиндры подстрахуйте упором.

Что почитать дальше?

• Как читать пневматические схемы ISO 1219-1 — обозначения элементов
• Подключение пневмоцилиндра — детали монтажа
• Расчёт усилия пневмоцилиндра — подбор по нагрузке
• Блок подготовки воздуха ФРЛ — устройство и подбор
• Онлайн-конструктор пневмосхем — собрать схему за 5 минут

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: MAL-32-100, MAL-25-80, MAL-32-350, MAL-20-200.

Какие вопросы чаще всего задают новички в пневматике?

С чего начать обучение пневматике?

Соберите стенд на одном цилиндре. Поэкспериментируйте с давлением, дросселями, разными схемами подключения — на практике базовые принципы усваиваются быстрее всего.

Можно ли использовать бытовой компрессор для пневматики?

Можно для пробных опытов и периодической работы. Для регулярной — лучше промышленный с ресивером от 50 л и осушителем. Бытовой быстро изнашивается при постоянной работе.

Какой компрессор подходит для одного цилиндра?

Цилиндр Ø32 с ходом 100 мм расходует около 1,1 нл за цикл (выдвижение и возврат, 6 бар, шток не вычтен): раз в 5–10 секунд это примерно 7–14 нл/мин. Компрессора 1,5–2 кВт с ресивером 24–50 л хватает с большим запасом. Для нескольких цилиндров — суммируйте расход и добавляйте запас на утечки; подробнее — в статье расчёт расхода воздуха.

Сколько стоит изучить пневматику?

Базовый стенд для самообучения собирается из компонентов таблицы выше. Учебники и онлайн-курсы — бесплатно (документация производителей).
